Analisador de Espectro Tela de Toque Faixa de Freqüência de Entrada Tinysa Mini Profissional Minúsculo 100khz-350mhz 2.8

- 31%

R$ 343,82

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Osciloscópios

Comprar online Osciloscópios Aproveite as Ofertas para Analisador de Espectro Tela de Toque Faixa de Freqüência de Entrada Tinysa Mini Profissional Minúsculo 100khz-350mhz 2.8

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca HTI
Suprimentos Para Bricolagem Elétrico
Certificado CE
Origem CN (origem)
Número do Modelo Spectrum Analyzer
Name Handheld Mini Spectrum Analyzer
Built-in Battery 650mah (with Test Report)
Power Supply USB 5V 150ma
Display 2.8 Inch TFT (320 X 240) Resistive Touch Screen
Single Gross Weight 0.25 kg
Shell Size 58.7mm X 91.3mm X 17.1mm
Packing Size 19.5*12.5*2.5cm




Tinysa mini analisador de espectro profissional 2.8 "tela de toque analisador de espectro minúsculo 100khz-350mhz faixa de freqüência de entrada

Especificações:

  • Faixa de freqüência de entrada: 100khz ~ 350mhz

  • Pre-atenuador: 0db-31db, atenuação manual e automática da entrada da etapa 1db

  • Nível máximo absoluto de entrada: + 10dbm sem atenuação

  • Nível de dano: + 20dbm

  • Modulação de terceiro pedido (iip3) ponto de intercepção de entrada: + 15dbm na atenuação 0db

  • Ponto de compressão 1db: + 2dbm na atenuação 0db

  • Resolução do detector de energia: 0.5db +/-1db.

  • O menor sinal reconhecível:-102dbm @ 30khz rbw.

  • O ruído de fase no deslocamento de 100khz é-90db/hz, e o ruído de fase no deslocamento de 1mhz é-115db/hz.

  • Ao usar uma largura de banda de resolução de 30khz de 70db, não há nenhuma faixa dinâmica de spur.

  • O filtro de resolução de 3, 10, 30, 100, 300, 600khz pode ser manualmente
    Selecionado. Um dos 57 filtros de resolução é selecionado automaticamente.

  • A resolução na tela é de 51, 101, 145 ou 290 pontos de medição.

  • Usando o filtro de resolução máxima, a velocidade de digitalização excede 1000 pontos/sec.

  • Otimizar automaticamente os pontos de varredura reais para garantir que todo o
    A escala da varredura é coberta, independentemente da largura de banda selecionada da definição.

  • A opção de supressão de linha spur é usada para avaliar se certos
    Os sinais são gerados internamente ou realmente existem no sinal de entrada.


  • Faixa de freqüência de entrada: 240mhz a 960mhz

  • A impedância de entrada está relacionada à frequência e se afasta de 50 ohms.

  • Desde
    Não há nenhum filtro da faixa da entrada, sinais de entrada fortes fora da escala
    De 240mhz a 960mhz causará distorção do sinal da in-band.

  • Nível máximo absoluto de entrada sem atenuação + 10dbm.

  • O produto de modulação de terceiro pedido (iip3) com um ponto de intercepção de entrada de-5dbm.

  • O ponto de compressão 1db é-6dbm sem atenuação.

  • A resolução do detector de energia é 0.5db, e a linearidade de freqüência é +/-1db.

  • A precisão absoluta do nível de potência após a calibração do nível de potência é +/-1db.

  • Use 30khz largura de banda de resolução-115dbm sinal perceptível mínimo.

  • A precisão da frequência é igual à largura de banda selecionada da definição

  • Ao usar uma largura de banda de resolução de 30khz de 50db, não há nenhuma faixa dinâmica de spur.

  • O
    Filtro de resolução de 3, 10, 30, 100, 300, 600khz pode ser manualmente
    Selecionado. Um dos 57 filtros de resolução é selecionado automaticamente.

  • Opcional
    25db ao atenuador dependente da entrada da frequência 40db. Depois de ativar o
    Atenuador, o erro de nível de potência aumenta para +/-10db.

  • A resolução da tela é 51, 101, 145 ou 290 pontos de medição.

  • Usando o filtro de resolução máxima, a velocidade de digitalização excede 1000 pontos por segundo.

  • Automaticamente
    Otimizar os pontos reais da varredura para assegurar-se de que toda a escala da varredura é
    Coberto, independentemente da largura de banda de resolução selecionada.

Limitação
Desde que a seleção de componentes internos tinysa alcançou um
Equilíbrio cuidadoso entre desempenho e custo, você deve estar ciente de que
Tinysa tem grandes limitações em comparação com o espectro profissional
Analisadores.
O ruído interno da fase define um limite mais baixo claro para a medida do ruído da fase.
A largura de banda mínima de resolução de 3khz torna impossível ver mais detalhes espectrais.
A rejeição da imagem para a entrada alta (240mhz a 960mhz) é muito limitada, e
Há apenas um atenuador embutido opcional, o que torna difícil
Para distinguir sinais complexos.
O atenuador de entrada opcional para entrada alta é dependente de freqüência e varia entre 25db e 40db.
Em larguras de banda de menor resolução (menos de 30khz), a velocidade de digitalização será muito lenta.
As limitações de desempenho de blindagem e filtros podem causar alguns
Imagens e esporas para serem visíveis. Tinysa fornece um menu de eliminação de esporos,
Que pode ser definido por usuários experientes para reduzir esporas, mas você precisa
Preste atenção à possível incerteza.
Abaixo de 0.1mhz, a sensibilidade começa a diminuir.
Abaixo de 1mhz, recomenda-se desativar agc e permitir que o lna, se possível, obtenha a melhor qualidade de medição.
Ao usar a antena telescópica fornecida ou baixo rbw, você deve pagar
Atenção à interferência de tinysa mcu em 48mhz e seus harmônicos.

Tinysa não é um receptor sdr e não fornece qualquer função de demodulação!
Tinysa não é uma vassoura de frequência, e não fornece a fonte de rastreamento
Saída. Se você precisa de uma função de varredura de freqüência, por favor use nanovna!


ZW20102702

1. 100khz-350mhz Faixa de Freqüência de Entrada - Power Supply : Usb 5v 150ma

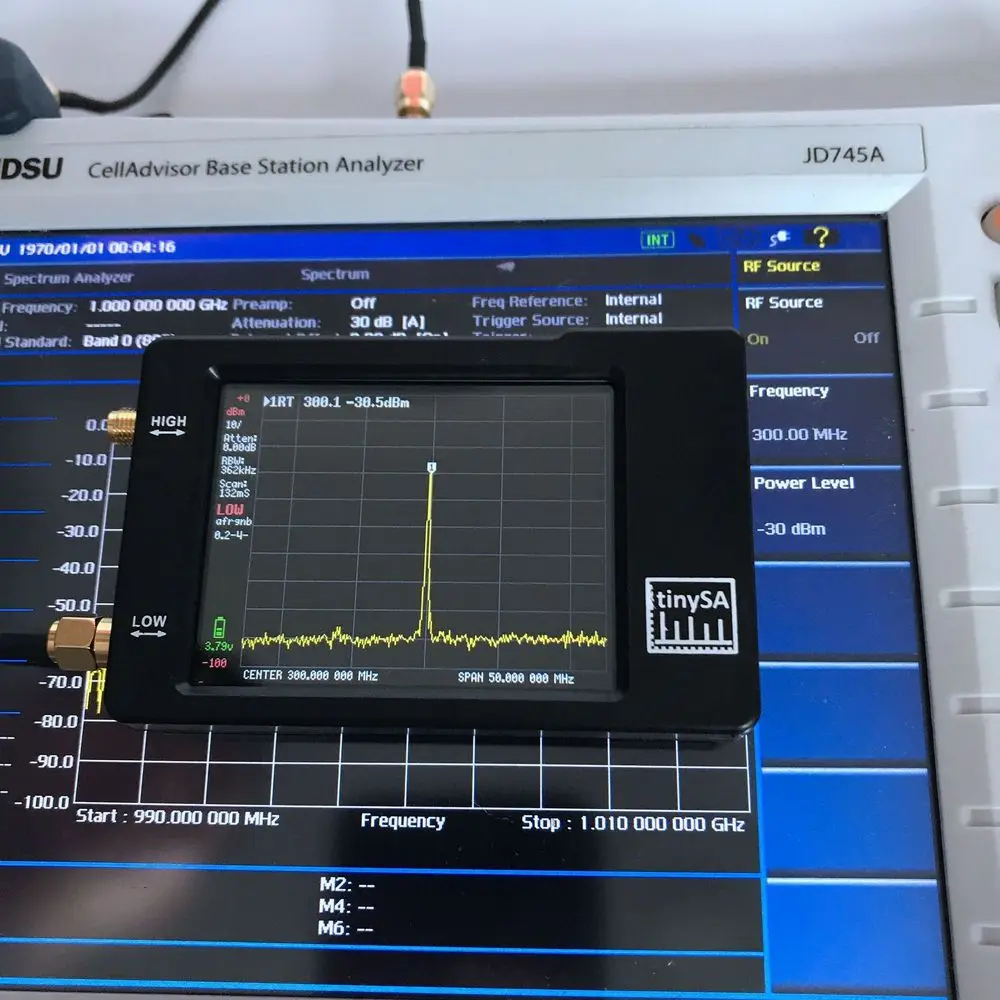

2. Tinysa Mini Analisador de Espectro Profissional 2.8 - Built-in Battery : 650mah With Test Report

High Quality Ferramenta

7. 100khz-350mhz Faixa de Freqüência de Entrada - Suprimentos para Bricolagem : Elétrico

4. 100khz-350mhz Faixa de Freqüência de Entrada - Número do Modelo : Spectrum Analyzer

5. Tinysa Mini Analisador de Espectro Profissional 2.8 - Origem : cn Origem

High Quality Ferramenta

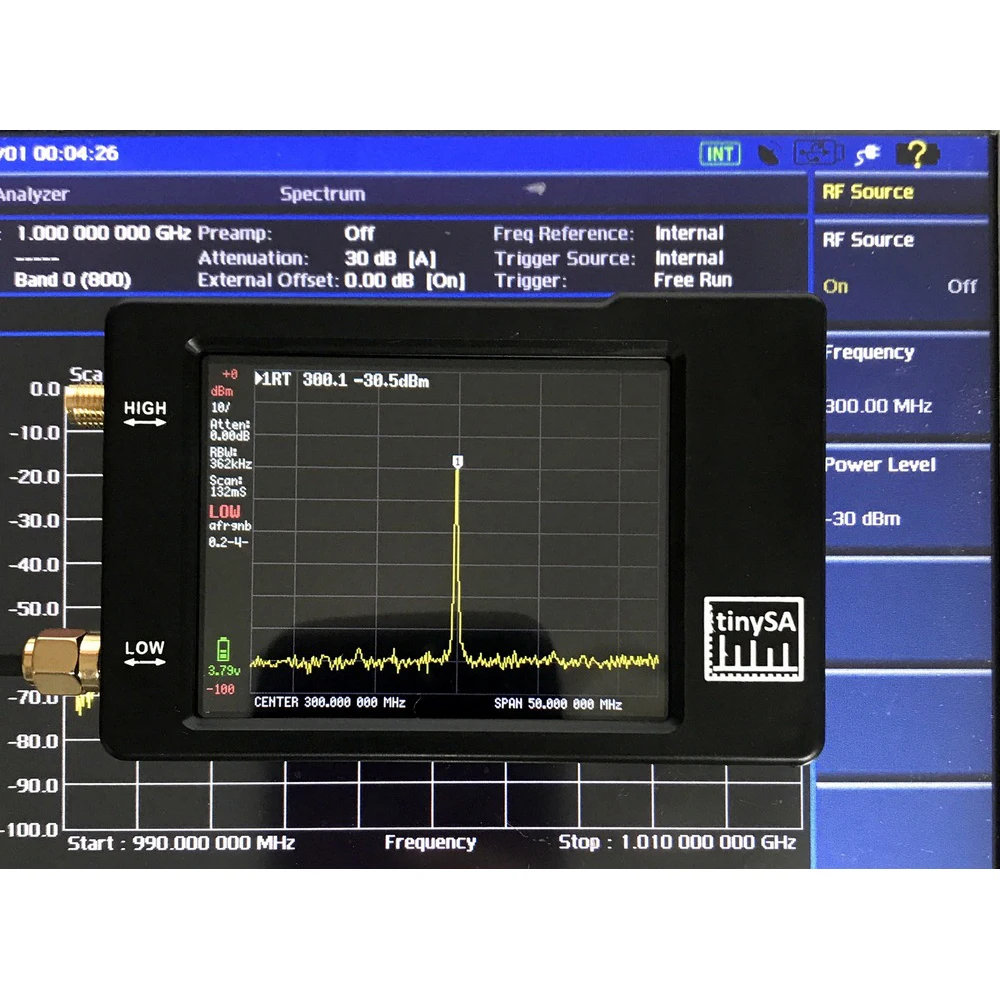

6. Cheap Osciloscópios - Certificado : ce

Osciloscópios

7. 100khz-350mhz Faixa de Freqüência de Entrada - Suprimentos para Bricolagem : Elétrico

8. Tinysa Mini Analisador de Espectro Profissional 2.8 - Nome da Marca : Hti

High Quality Ferramenta

9. Cheap Osciloscópios - Packing Size : 19.5*12.5*2.5cm

Osciloscópios
