Informações Técnicas do Produto

Características Especificações
Nome da Marca Artbull
Certificado None
Suprimentos Para Bricolagem Elétrico
Origem CN (origem)
Número do Modelo Psg9080

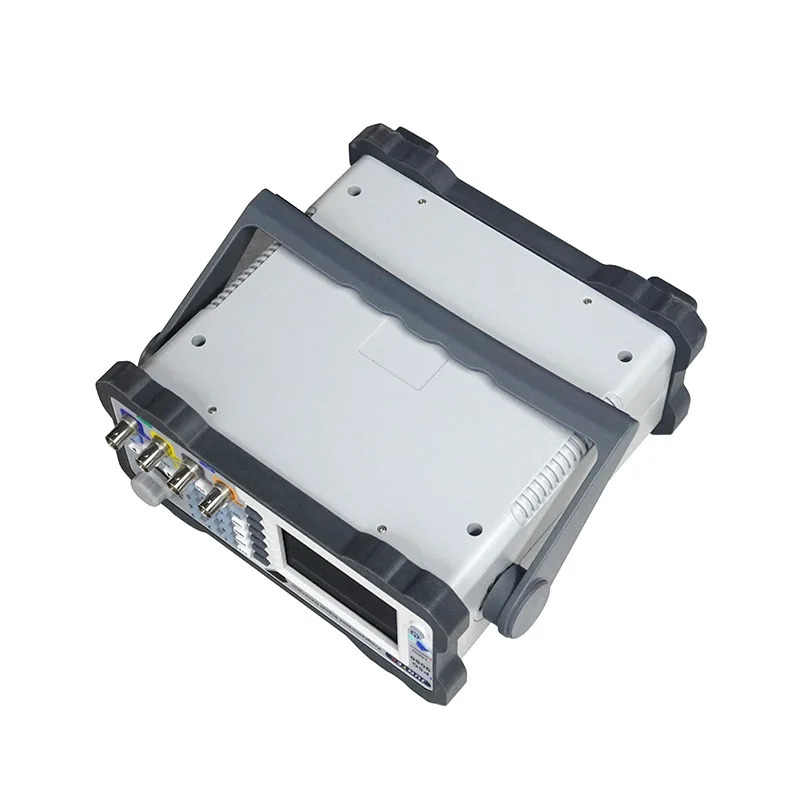

A função programável psg9080/gerador de sinal de onda arbitrária pode
Gerar ondas senoidal, ondas quadradas, ondas triângulo, ondas de pulso,
Ondas arbitrárias e muitas outras formas de onda. A faixa de frequência é até
80mhz, com modulação, varredura de freqüência, medição de freqüência de sinal
E funções de programação, etc., e o sinal de saída, amplitude,
Fase, ciclo de trabalho e frequência podem ser exibidos ao mesmo tempo. Este
A série tem características excelentes da amplitude-frequência,
Multi-função, alto desempenho, eficaz na redução de custos, portátil e outros
Características, proporcionando novas opções para educação, pesquisa e
Desenvolvimento, produção, testes e outras indústrias. O instrumento é
Requintado na aparência, bonito e equipado com um 3.5-inch
Display lcd a cores de alta resolução para trazer uma nova experiência visual.

Características:
Saída programável: o tipo de saída de forma de onda (como onda senoidal,
Onda quadrada, onda do triângulo, onda arbitrária, etc.), tempo de saída, e
A sequência de saída pode ser formulada livremente para realizar o trabalho automático.
Atualização do firmware em tempo real: a atualização do firmware pode ser atualizada em qualquer
Tempo para corrigir bugs, ou usado para suas necessidades especiais de personalização. Imprensa
A chave macia correspondente para confirmar a entrada no modo de atualização, e
Execute uma atualização de firmware de uma chave conectando com o software de computador.
Ajuste tensão-controlado: a frequência, amplitude e ciclo de trabalho
Da saída pode ser controlada por um sinal analógico externo da tensão a
Alcance a frequência varrida tensão-controlada, amplitude arrebatadora e
Ciclo de dever arrebatador, que são amplamente utilizados na depuração industrial.
Função de modulação: as formas de onda moduladas podem ser saídas em único
Canal ou canal duplo. Modulação: o processo de adição de informações
De uma fonte de sinal para o portador para torná-lo adequado para o canal
A transmissão. É a tecnologia que faz a mudança da onda transportadora
Com o sinal.
Alta taxa de amostragem: a taxa de amostragem de até 300msa/s pode obter
Mais dados de forma de onda por unidade de tempo, fazendo assim a forma de onda exibida
Mais precisos.
Cor pessoal: a fim encontrar as necessidades personalizadas dos clientes,
Quatro esquemas de cores para o sistema são fornecidos. Você pode usar o numérico
Teclas e botão para selecionar a cor desejada do sistema, pressione a tecla macia
Salve para salvar a cor selecionada.
Saída de canal duplo de desempenho equivalente: o mesmo ou diferente
Os sinais da função ou os sinais arbitrários da forma de onda podem ser output
Simultaneamente; todos os parâmetros podem ser ajustados de forma independente, a fase
A diferença entre os dois canais é continuamente ajustável de 0 a
359.9 graus; a frequência do sinal pode ser até 80mhz, e a saída
O sinal pode estar dentro de 1mhz até 25vpp.
Burst função: onda senoidal, onda quadrada, viu a onda do dente, ou arbitrária
Onda pode ser usado para gerar sinais de explosão, o número de períodos é
Continuamente ajustável entre 1-1000000000.
A largura do pulso pode ser ajustada com precisão: a largura do pulso e o
Tempo de período de pulso da onda de pulso são digitalmente e com precisão
Ajustável, permitindo uma ampla gama de formas de onda de pulso para ser exatamente
Conjunto sem saída jitter.
Pode desenhar forma de onda arbitrária: software de computador e protocolo de comunicação
São fornecidos gratuitamente, formas de onda arbitrárias podem ser desenhadas usando o computador
Software; usando o protocolo de comunicação pode ser desenvolvimento secundário
Programação; todas as funções do instrumento podem ser controladas pelo computador
Software (o instrumento pode igualmente ser terminado todas as operações sem
Conectando-se ao computador.)

Especificações:
Material: ABS
Cor: cinza
Modelo: PSG9080
Canal: 2
Frequência máxima de onda senoidal: 80mhz
Taxa de amostragem: 300msa/s

Características de forma de onda:
Comprimento da onda: 8192 pontos/canal
Definição vertical da forma de onda: 14 bits
Tipo de forma de onda: onda senoidal, onda quadrada, onda de pulso (ciclo de trabalho, pulso
O tempo da largura e do ciclo pode ser ajustado com precisão), onda do triângulo, subindo
Serra-dente onda, queda viu-dente onda, cmos onda, nível dc, meia onda,
Onda completa, onda positiva da etapa, onda inversa da etapa, aumento exponencial,
Queda exponencial, onda de pulso lorentz, muti-onda sadia, ruído aleatório
Onda, onda de pulso trapezoidal, onda de pulso do dissipador, modulação de amplitude
Forma de onda, forma de onda de modulação de frequência e 99 grupos de definido pelo utilizador
Onda-formas.

Características de freqüência:
Faixa de frequência de onda senoidal: 1nhz-80mhz
Faixa de frequência de onda quadrada: 1nhz-30mhz
Escala de frequência da onda do triângulo: 1nhz-50mhz
Faixa de freqüência de onda de pulso: 1nhz-30mhz
Faixa de frequência de onda digital ttl: 1nhz-20mhz
Faixa de frequência de onda arbitrária: 1nhz-50mhz
Faixa de ajuste de largura de pulso: 5ns ~ 4S
Faixa de ajuste de período de pulso: 10ns 40 40s
Resolução mínima da frequência: 1nhz
Precisão da freqüência: ± 5ppm 0 para 50 ?
Estabilidade da frequência: 33ppm por 1 ano

Pureza espectral da onda de seno:
Distorção harmônica total: 0.5%(@ 1khz, 5vpp)

Características de sinal:
Onda quadrada:
Subindo/caindo borda tempo: 1010ns
Overshoot: ≤ 10%
Assimetria: ≤ 0.1%
Rampa e onda do triângulo:
Linearidade: 1% (menos de 1mhz)
Assimetria: ≤ 1% (menos de 1mhz)
Onda de pulso:
Largura de pulso: 5ns ~ 4S
Período de pulso: 10ns 40 40s
Ciclo de trabalho: 0.01%-99.99%
Subindo/caindo borda: 1010ns
Overshoot: ≤ 10%
Onda arbitrária:
Comprimento da onda: 8192 pontos (pontos 8k)
Resolução vertical: 14 bits
Tempo mínimo de subida/queda: 1010ns
Overshoot: ≤ 10%
Número de armazenamento não volátil de forma de onda arbitrária: 99

Características de saída:
Amplitude:
Faixa de Amplitude: Frequency≤ 1MHz-2mVpp ~ 25Vpp
1MHz ≤Frequency<11MHz-2mVpp ~ 10Vpp
11MHz ≤Frequency<60MHz-2mVpp ~ 5Vpp
MHz ≤Frequency<80MHz-2mVpp ~ 3.6Vpp 60
Resolução de amplitude: 1mvpp
Amplitude de estabilidade: ± 1% ± 1 2mvpp (@ 1 kHz, >10 mVpp)
Nivelamento de amplitude: ± 1% (0.1db)<10mhz
± 2% (0.2db)<10mhz 50 50mhz
± 10% (0.9db)<50mhz 70 70mhz
± 20% (1.9db)<70mhz 80 80mhz
Viés DC:
Escala do ajuste do deslocamento: -9.99v-15.00v
Definição deslocada: 0.01v
Características de fase:
Faixa de ajuste de fase: 0 °-359.9 °
Definição de fase: 0.1 °
Forma de onda de saída:
Impedância de saída: 50nominal (nominal)
Proteção: proteção contra curto-circuito

Características de modulação:
Tipo de modulação: am, fm, pm, pergunte, fsk, psk, pwm
AM:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Onda modulada: onda senoidal, onda quadrada, onda saw-dente, onda de ruído, onda arbitrária
Profundidade de modulação: 0% a 200%
Frequência da modulação: 1mhz a 1mhz
FM:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Onda modulada: onda senoidal, onda quadrada, onda saw-dente, onda de ruído, onda arbitrária
Frequência da modulação: 1mhz a 1mhz
Desvio de frequência: 0.1hz a 10khz
PM:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Onda modulada: onda senoidal, onda quadrada, onda saw-dente, onda de ruído, onda arbitrária
Desvio de fase: 0 ° a 360 °
Frequência da modulação: 1mhz a 1mhz
PERGUNTAR:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Polaridade: positivo e negativo
Taxa: 1mhz a 1mhz
Pergunte amplitude: 0% a 200%
FSK:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Onda modulada: 50% ciclo de trabalho onda de pulso
Polaridade: positivo e negativo
Taxa: 1mhz a 1mhz
Frequência hopping: 0.1hz a 80mhz
PSK:
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Fonte de modulação: interno/externo
Polaridade: positivo e negativo
Taxa: 1mhz a 1mhz
Fase do psk: 0 ° a 360 °
PWM:
Onda transportadora: onda de pulso
Inversão de onda: regular e reverso
Período de pulso: 0.01us a 40s
Largura de pulso: 0.001us a 4S
Explosão:
Ocioso: posição zero, máximo positivo, máximo negativo
Modo: único, automático
Fonte de gatilho: explosão manual, explosão ch2, explosão externa (ac), explosão externa (dc)
Número de pulso: 1-1000000000

Medição e função de contagem:
Modo de medição:
Função de medição: freqüência, largura de pulso positivo e negativo, período, ciclo de trabalho
Método de acoplamento: dc, ac
Tempo da porta: 0.001s-10.000s
Modo de medição: baixa frequência, alta frequência
Faixa de medição de freqüência: 1hz ~ 100mhz
Faixa de amplitude do sinal de entrada: 2vpp 2020vpp
Medição do período: 10ns ~ 4S
Largura de pulso: 4S
Faixa de medição do ciclo de trabalho: 0.01% 99.99%
Modo de contador:
Escala contrária: 0-4294967295
Método de acoplamento: acoplamento dc e ac
Método de contagem: manual
Características externas da entrada da modulação:
Escala da amplitude do sinal de entrada: 0 33vpp
Faixa de freqüência do sinal de entrada: dc 200khz
Digitalização características:
Canal de varredura: ch1 ou ch2
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Função da varredura: frequência da varredura, amplitude da varredura, dever da varredura
Modo de varredura: linear, logarítmica
Direção da varredura: incremento, decrement, viagem de ida e volta
Frequência de início/fim: consistente com os limites superiores e inferiores da frequência de portadora correspondente
Amplitude de início/fim: consistente com os limites superior e inferior da amplitude do portador correspondente
Ciclo de funcionamento inicial/final: consistente com os limites superiores e inferiores do ciclo de trabalho do transportador correspondente
Tempo de varredura: 0.01s-640s
Características de controle de tensão:
Canal de controle de tensão: ch1 ou ch2
Onda transportadora: onda senoidal, onda quadrada, serra-dente onda, onda arbitrária (exceto dc)
Função de controle de tensão: controle de freqüência, controle de amplitude e controle de ciclo de trabalho
Modo de varredura: linear, logarítmica
Frequência de início/fim: consistente com os limites superiores e inferiores da frequência de portadora correspondente
Amplitude de início/fim: consistente com os limites superior e inferior da amplitude do portador correspondente
Ciclo de funcionamento inicial/final: consistente com os limites superiores e inferiores do ciclo de trabalho do transportador correspondente
Faixa de tensão de controle de tensão: 0v-5v, ponto de partida e ponto final podem ser ajustados arbitrariamente
Programação características:
Modo de execução: depuração, normal
Armazenamento: P00-P19
Número de programação: 00-99
Tempo de programação: único número de série tempo de programação 0-99s

Especificações gerais:
Display:
Tela: 3.5 polegada tft lcd a cores
Resolução: 320*480
Cor: 64k cor verdadeira
E armazenamento de carga:
Quantidade: 100 grupos
Localização: 00 a 99 (os dados do local de armazenamento 00 são carregados por padrão)
Interface:
Método da relação: usb à relação de série
Interface de extensão: porta serial com modo de nível ttl, conveniente para o desenvolvimento secundário
Taxa de comunicação: padrão 115200bps
Protocolo: usando a linha de comando, o protocolo está aberto
Potência:
Tensão de alimentação: 85v-264v, 47-63hz
Consumo de energia: menos de 30w
Fusível: 250vac, t3.15a
Tensão de alimentação: dc5v 3a 0.5v 3a
Ambiente:
Temperatura: 0 ~ 40 ?
Umidade: umidade <80%
Tamanho do artigo: 247*243*102mm / 9.7*9.6 * 4.0in
Peso do artigo: 1030g / 2.3lb
Tamanho do pacote: 425*275*215mm / 16.7*10.8 * 8.5in
Peso da embalagem: 1985g / 4.4lb

Lista de embalagem:
1 * Gerador de sinal
1 * Cabo de alimentação
1 * Adaptador de energia
1 * bnc macho plug teste de chumbo
1 * cabo de dados usb
1 * bnc para jacaré clips teste de chumbo
1 * Manual do usuário


1. Programável Função de Onda Arbitrária Fonte Sinal Modulação de Freqüência - Origem : cn Origem

Psg9080 função gerador de sinal 2 canais

2. High Quality Ferramenta - Suprimentos para Bricolagem : Elétrico

Cheap Medidor de frequência

3. Medidor de Frequência - Certificado : None

programável função de onda arbitrária fonte sinal modulação de freqüência

4. Psg9080 Função Gerador de Sinal 2 Canais - Nome da Marca : Artbull

High Quality Ferramenta

5. Cheap Medidor de Frequência - Número do Modelo : Psg9080

Medidor de frequência

Avaliações de Usuários

0.0 fora de 5
0
0
0
0
0
Escreva uma avaliação

Não existe nenhuma avaliação ainda.

Seja o primeiro a avaliar “Gerador de Sinal Função de Onda Modulação de Freqüência Função Canais Programável Arbitrária Fonte Sinal Psg9080 2”

O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *

Gerador de Sinal Função de Onda Modulação de Freqüência Função Canais Programável Arbitrária Fonte Sinal Psg9080 2
Gerador de Sinal Função de Onda Modulação de Freqüência Função Canais Programável Arbitrária Fonte Sinal Psg9080 2

R$ 1.197,90

Eletrônica da China
Logo
Enable registration in settings - general
Abrir Chat
Precisa de Ajuda?
