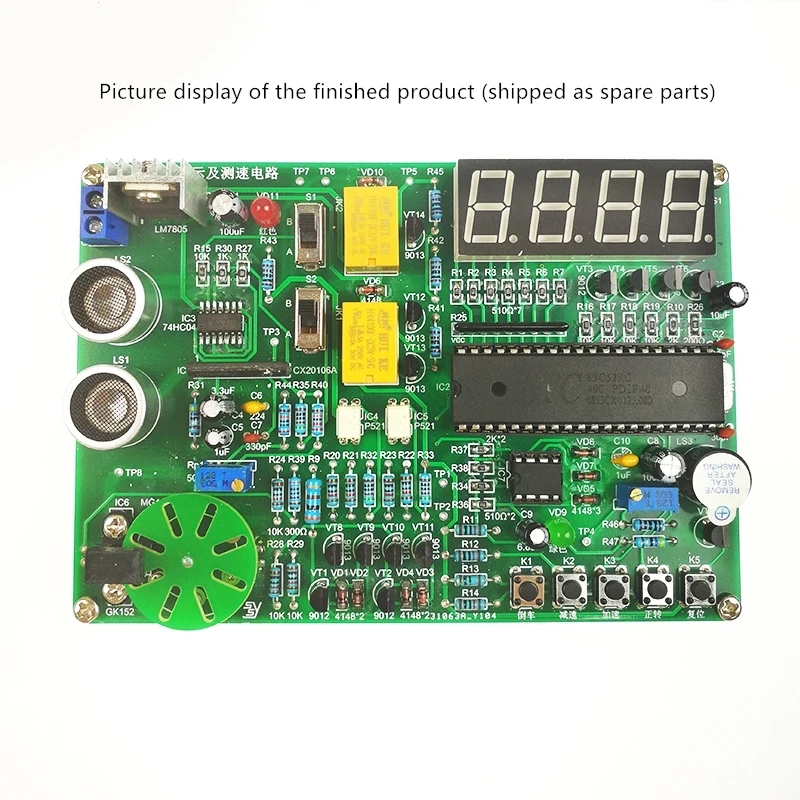

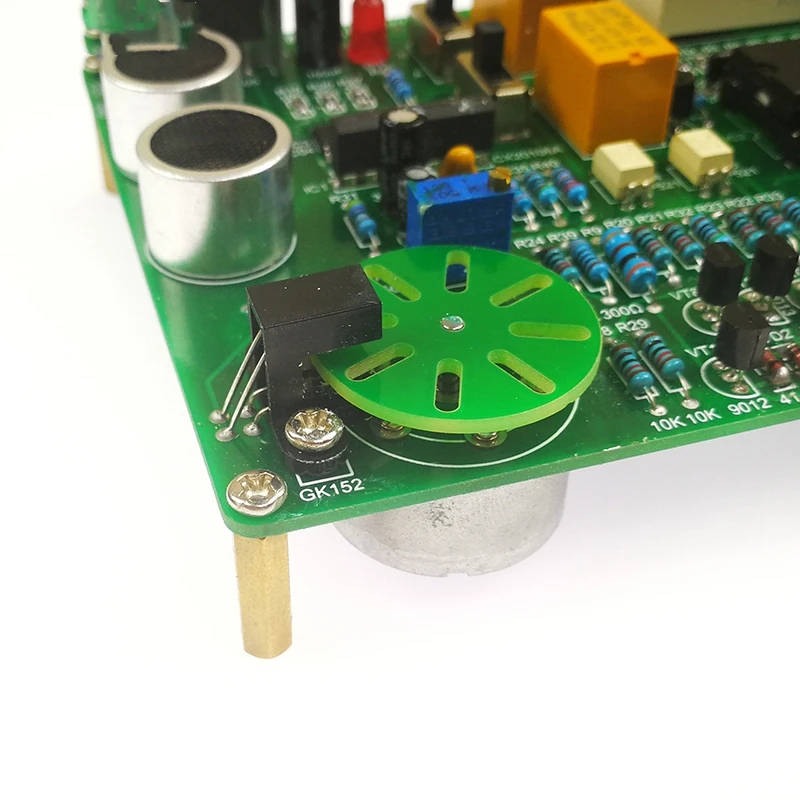

Electronic DIY Parts CAR Reversing Reminder AND Speed Measuring Circuit KIT


Carro revertendo lembrete e velocidade de medição circuito kit eletrônico diy peças


Descrição:
Este produto é uma peça de peça, você precisa soldá-lo sozinho após a compra.

Princípio do circuito:
O produto é composto dos seguintes circuitos: circuito transmissor ultrassônico, circuito receptor ultrassônico, gerador de som alerta, circuito de controle do motor dc, circuito de detecção de velocidade, circuito de chip único, circuito de exibição e circuito de fonte de alimentação.
O circuito de inversão inclui um circuito transmissor ultrassônico, um circuito receptor ultrassônico, um gerador de som alerta, um circuito de chip único, um circuito de exibição e um circuito de fonte de alimentação.

Pressione o botão de micro-movimento k, o "7" pino do microcontrolador ic saídas uma série de sinais de pulso, que são enviados para o terminal de entrada do icap521, e a resistência de saída do ic é alterada de modo que seja vt1o, 11, vtx.9, vt, 2 o circuito composto da movimentação da ponte do motor mg da c.c. gera uma diferença potencial em ambas as extremidades do mg do motor da c.c., e o mg do motor é conduzido ao reverso. Ou seja, o carro está invertendo.

Quando o botão de jog k é pressionado, um sinal de onda quadrada de 40khz é gerado pelo microcontrolador ic2 e enviado do pino "14" de ic:, e então a amplificação push-pull é realizada em ic3 após o interruptor s e a resistência rs ao pino "9" de ic3, O gerador ultrassônico de ls produz ondas ultrassônicas de 40khz e as emite. A onda ultrassônica refletida pelo obstáculo é recebida pelo ls, receptor ultrassônico, e enviada ao pino "1" do bloco integrado ic. O sinal é um sinal de onda senoidal. Devido à mudança constante da distância de inversão, o agc de controle automático do ganho é ajustado dentro do ic para manter o sinal de mudar na força devido à mudança da distância de inversão. Depois que o sinal de onda senoidal é dado forma dentro do ic, é saída pelo pino "7" do ici, o sinal após o atraso (o tempo que o sinal é refletido pela transmissão obstobstaclereceive receber) é enviado de volta para o "12" Pino do microcontrolador ic2 através da resistência rss e do interruptor s2, e do microcontrolador ic: interno e o sinal enviado original são comparados e calculados, e enviar o resultado calculado para o circuito de exibição para mostrar a distância entre o carro e o obstáculo quando ele está invertendo. Quando a distância entre o veículo de inversão e o obstáculo é menor ou igual a 20 cm, o microcontrolador ic: emite uma instrução para parar a inversão do carro e redefinir o circuito.

Porque o circuito adota medidas de economia de energia, apenas ao reverter, um sinal é saída do "6" pino do microcontrolador ic, e um sinal de condução é fornecido ao tubo composto vt2 e vti3 via r, de modo que o relé jk1 seja puxado dentro, E então o circuito de recepção ultrassônico e as instruções são fornecidas. O gerador de tom fornece energia vec. Portanto, no início da inversão, o bloco integrado ic do gerador de som alerta e o circuito de oscilação composto de componentes periféricos começam a vibrar para gerar um sinal para o transistor vt e amplificar, e o sinal da campainha. s3 emitirá um som alerta para lembrar o motorista. Ajuste a resistência ajustável rp, você pode alterar o tamanho do tom de alerta.
