Módulo de Fonte de Alimentação Circuito Buck Módulo Chopper Regulada Tl494

R$ 229,90

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Peças e acessórios p/ instrumentos

Importe direto da china Peças e acessórios p/ instrumentos Aproveite as Ofertas para Módulo de Fonte de Alimentação Circuito Buck Módulo Chopper Regulada Tl494

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Suprimentos Para Bricolagem Elétrico
Certificado CE
Origem CN (origem)
Modname = ckeditor

1. High Quality Ferramenta - Origem : cn Origem

Cheap Peças e acessórios p instrumentos

2. Peças e Acessórios p Instrumentos - Certificado : ce

módulo de fonte de alimentação regulada

3. Circuito Buck Buck Módulo Chopper Circuito Tl494 - Suprimentos para Bricolagem : Elétrico

Peças e acessórios p/ instrumentos

4. High Quality Ferramenta - Origem : cn Origem

Cheap Peças e acessórios p instrumentos

Após três edições de experiência contínua e melhoria, a quarta versão do módulo de fonte de alimentação buck chopper atingiu a maturidade, todos os desempenhos excederam os mais altos requisitos da competição, é muito simples e humano ao mesmo tempo

O telegame está se aproximando, o tempo é curto, os problemas mencionados na introdução são claros, não mais em prestígio, leia atentamente o seguinte

A função deste módulo é: uo = k * xinhao, uo

Kcan ser determinado de acordo com as exigências de cliente, is16perhaps11perhaps2 comumente usado, ele pode ser alterado com antecedência

É um looppicontrol fechado, uoandxinhaoit é tudo dc, microcomputador de microplaqueta xinhaosingle pode ser usaddaoutput (eu não me importo com scm), outros módulos de sinal dc também pode ser usado (há recomendações)

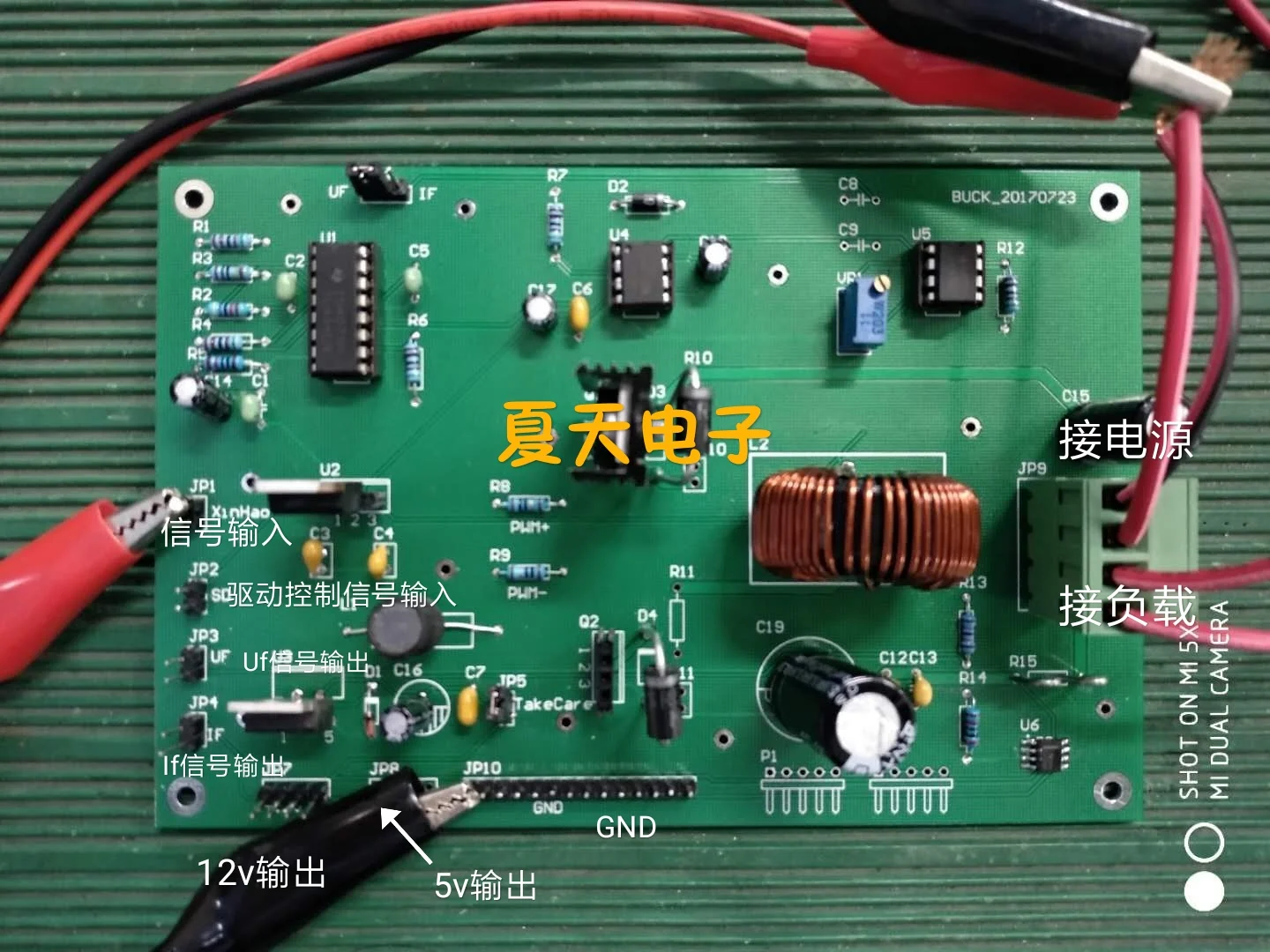

Pwmthe ciclo de trabalho é controlado bytl494chip ajuste automático, não carepwmwhat aconteceu, basta mudar o dcxinhaothat é isso, pwmwaves pode ser observado na placa, como mostrado na imagem

Este é o módulo mais simples e conveniente, você não precisa se preocupar com o ciclo de trabalho do ar condicionado em casa, você, basta dar um sinal

Iu da tensão de entrada: 12-50v

Tensão de saída: 0-Ui

Corrente de saída: a corrente de design is5a, a corrente máxima que cada dispositivo no circuito principal pode suportar is5a, mas esta experiência de pesquisa nunca foi feita, porque a carga e a potência não podem suportá-lo, a corrente nominal de carga de rheostat de deslizamento comum is2a, apenas once3.7experiment20minute, não há calor ruim na placa de circuito; 2 anão houve pressão no experimento por uma hora ?

Eficiência: tensão de saída 20v, 2athe atual is95 % sobre

Taxa de ajuste da carga menos than0.5 %

A taxa de regulação da tensão é menos than0.5 %

Erro de estado estacionário = 0.5%

Os dados são difíceis, todos eles cumprem os mais altos requisitos de jogos eletrônicos, registros experimentais específicos podem ser adicionados para entender

Controle de tensão constante pode ser realizado (circuito fechado de tensão) e controle de corrente constante (circuito fechado atual), escolha por si mesmo

Com proteção sobre a corrente, arrotar, ajuste girando potenciômetro

Belt12VDC potência de saída

Belt5vdc potência de saída, ele pode fornecer energia para outros módulos, design muito pensativo

É fácil de usar, conecte a carga bem, tensão de alimentação dc plus, me dê um sinal, é sobre o uso tolo, vídeo da operação está disponível

Desenhos anexados e dados relacionados, há também um vídeo exclusivo em desenhos, se você quiser aprender, vale a pena o dinheiro
