Resumo:

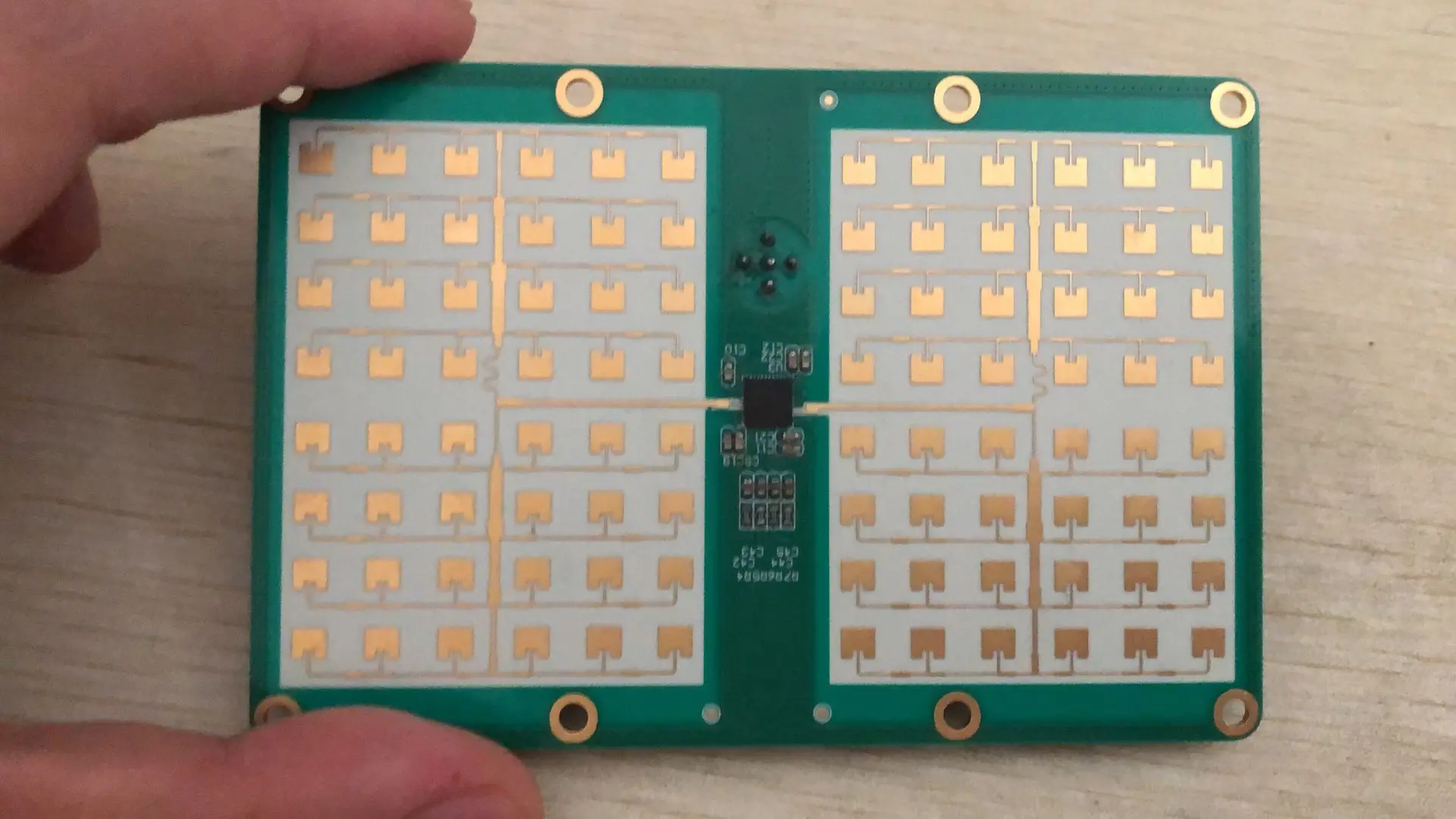

Superfície de Radar Velocímetro (Superfície Velocidade Radar Abreviatura SVR), Os Documentos serão abreviados depois SVR ? SVRIt é cá uma peça. Banda K Sensor de Radar, percebendo a Medição dos Rios e Dos Rios ? ? Função da Velocidade Do Fluxo de Superfície em Canais de Rios, é um instrumento para a coleta de velocidade do fluxo e fluxo de informações em estações de observação hidrológica. ?


Superfície de Radar Velocímetro, Usando Avançada Tecnologia de Processamento de Sinal de Radar, Fornecer a capacidade de medição de velocidade de alta precisão, ficar 12°×20°Angular gama, Medição da Velocidade Da Superfície Do Rio, a faixa de medição não é maior do que ou igual a 35 m, Velocidade resolution±1mm/s, satisfaz a exigência de estação de observação hidrológica para velocidade da superfície de observação. ?

Breve Índice:


Ângulo de transmissão de antena: 20°×12°
Tensão de alimentação: 5.5 ~ 30 V DC;
Fonte de alimentação atual: 130mA (trabalho), 1mA (dormência);
Temperatura de operação:-35? ~ 60?;
Temperatura de armazenamento:-40? ~ 60?;
Tamanho: 106mm * 79mm

Velocidade de medição:


Escala de velocidade: 0.15 m/s ~ 15;
Precisão de Medição da Velocidade: 8.8 mm/s;
Poder de resolução: ± 1 milímetros/s;
Direção da discriminação: downstream
Medição de duração: 2 ~ 240 s;
Intervalo de amostragem: 8 s ~ 5 h
Freqüência de trabalho: 24.15 GHz;
Distância para a superfície da água: 0.5 ~ 35 m ?

I/O interface:

RS-485

Princípio de medição:


Medição de Superfície SVR Velocidade Do Fluxo do Rio por Efeito Doppler, Através do lançamento de 24.15 GHz ISM onda Eletromagnética, exposição a superfície do rio, Backscattering de ondas eletromagnéticas por rios, Obter o eco, medição de Mudança de Freqüência Doppler de Eco para Obter a Velocidade Da Superfície Do Rio ? por conseguinte, no curso de medição, dispositivos Móveis não são opcionais, alterar a orientação do dispositivo irá afetar os resultados da medição ?


Quando a taxa de fluxo de um rio é muito baixa, A água é mais calmo., neste momento, de acordo com o princípio de espalhamento eletromagnético, podemos ver que, backscattering de ondas eletromagnéticas a partir da superfície da água é muito fraco, é impossível medir a velocidade neste momento. ? aqui, Superfície velocímetro será carregado 0 velocidade, Para indicar o atual estado de trabalho ?

Modo de instalação:


Porque a medição da velocidade é sensível à mudança de atitude, Portanto, as necessidades de instalação para cumprir determinadas condições. ?


Instruções sobre o local de instalação:


Rádio Velocímetro precisa ser instalado e fixo em um lugar específico, gráfico 1 Figuras 2 Três locais de instalação típica são dadas. ?

2. Superfície Rádio Velocímetro Velocimeter Hidrológico Contactless Svr - Suprimentos para Bricolagem : Elétrico

24GHz Módulo Módulo de Microondas Radar Radar

3. Peças e Acessórios p - Instrumentos - Suprimentos para Bricolagem : Elétrico

High Quality Ferramenta

Atenção deve ser dada para a estabilidade do sensor na instalação, para ilustrar 2 tomar como exemplo, Se o vento é muito forte, isso faz com que o sensor para vibrar mal., então você precisa para parar de medir. ?

Local de instalação:

Aqui está um exemplo de instalação em uma ponte, Explicar a importância do local de instalação ? os três locais de instalação são mostrados na figura. 3 ? gráfico 4 ? gráfico ? 5 Como mostrado

4. Cheap Peças e Acessórios p Instrumentos - Suprimentos para Bricolagem : Elétrico

Peças e acessórios p instrumentos

5. Superfície Rádio Velocímetro Velocimeter Hidrológico Contactless Svr - Suprimentos para Bricolagem : Elétrico

24GHz Módulo Módulo de Microondas Radar Radar

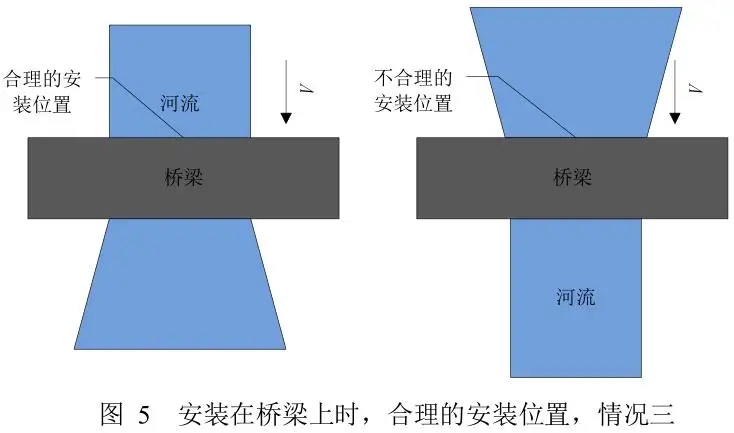

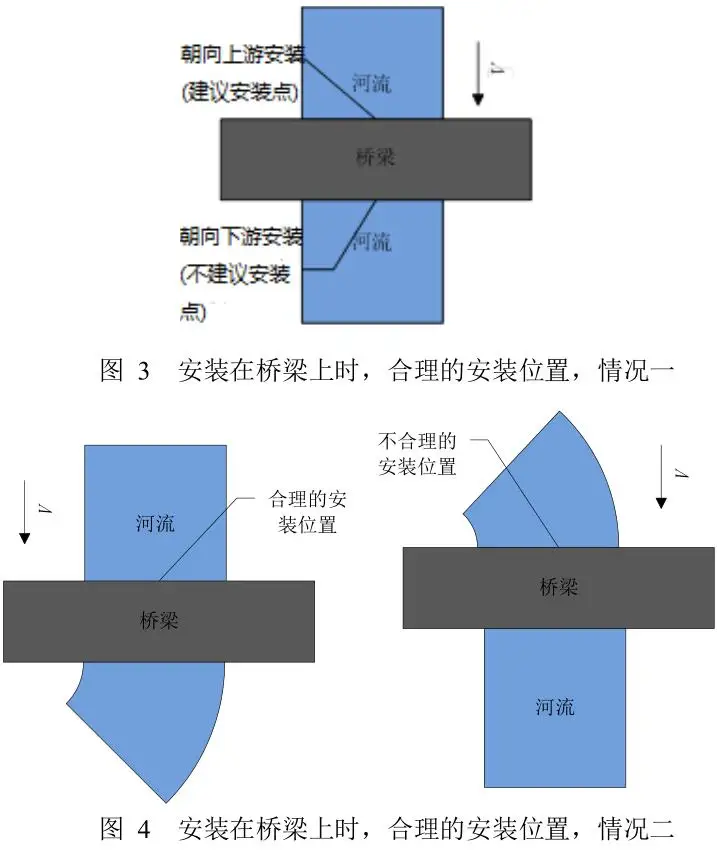

Gráfico 3 A posição de instalação do sensor deve garantir que a direcção do feixe é oposta à do rio. (SVR Instalação virada para montante) ? gráfico 4 ? 5 gráfico mostra que o rio detectados pelos sensores de superfície deve ser estável. ? entre eles, a figura 4 reflete a mudança de direção do rio., nestas circunstâncias, Os Sensores devem apontar Na direção de onde o rio não mudou.; gráfico 5 reflete a mudança de largura e estreiteza do rio., o sensor deve apontar para a direção em que a largura do rio não se alterou significativamente., estes dois pontos precisam ser atendidas., porque é óbvio., se o rio é largo e estreito ? Mudança na direção do fluxo, Então a água Superfície de velocidade não é estável., é óbvio que é desfavorável para a medição da velocidade do fluxo. ? o que deve ser salientado é que, gráfico 4 ? gráfico 5 A situação reflete as necessidades a serem atendidas pela primeira vez, Em outras palavras, para evitar a dobra em direção ao rio ? Mudança de largura, pode ser observada a jusante, não o contrário ? isso é o que devemos prestar atenção para quando instalar o Projeto. ?

SVRConnect:


Adotar RS-485 Ônibus e SVR Conectar, Os parâmetros padrão são como se segue:
Taxa de transmissão: 9600;
Bits de dados: 8;
Bit de parada: 1;
Verificação de paridade: nada ?
O modo de conexão é mostrado na figura. 6 como mostrado, gráfico 6 descrição Detalhada de, Ver figura 7 ? gráfico 7 A médio fonte de alimentação pode ser usado 5.5V ~ 30 VChoice entre, Por exemplo, quando se utiliza a fonte de energia fotovoltaica, Disponível 12 V fonte de alimentação Da Bateria, Ele pode também ser usado. 24 fornecimento Vpower ?

6. Peças e Acessórios p - Instrumentos - Suprimentos para Bricolagem : Elétrico

High Quality Ferramenta

7. Cheap Peças e Acessórios p Instrumentos - Suprimentos para Bricolagem : Elétrico

Peças e acessórios p instrumentos
