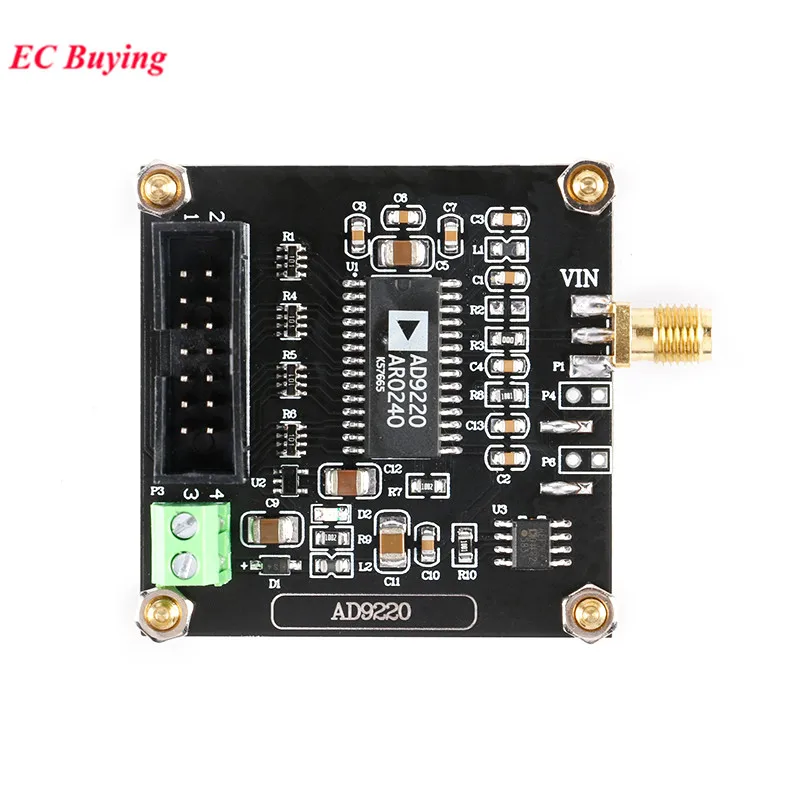

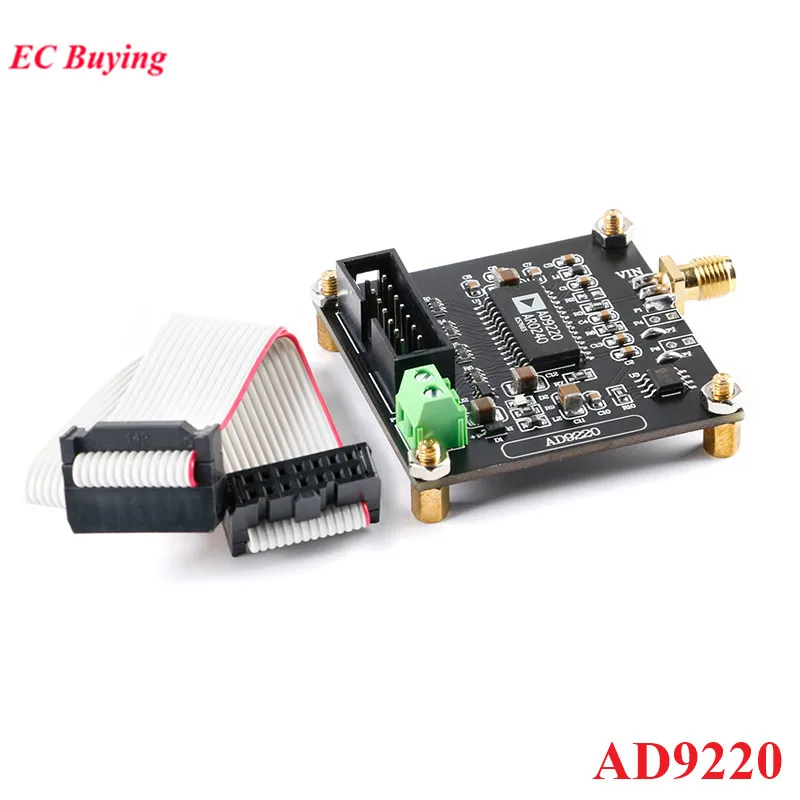

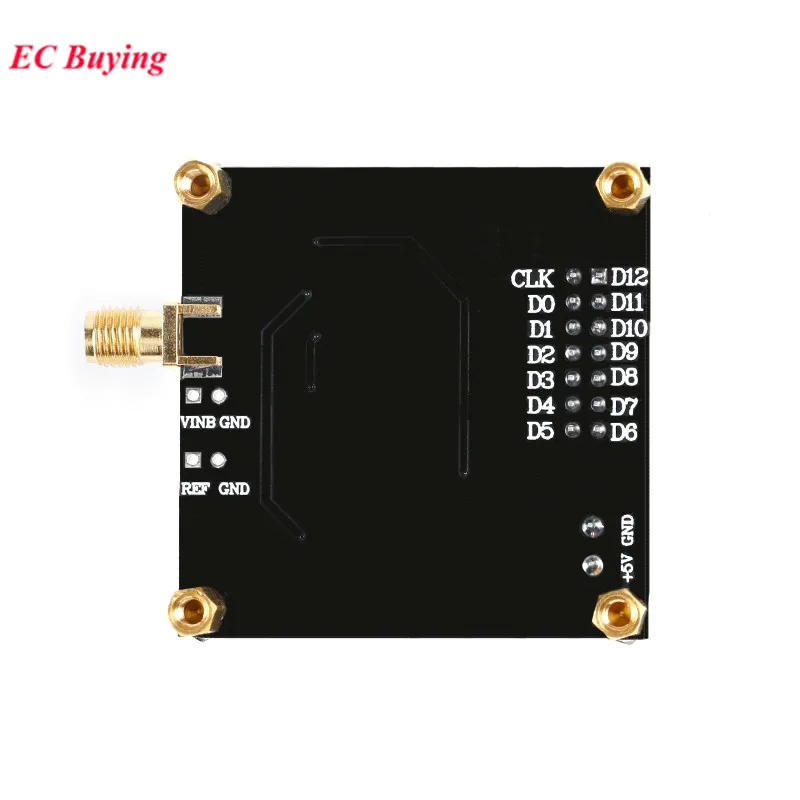

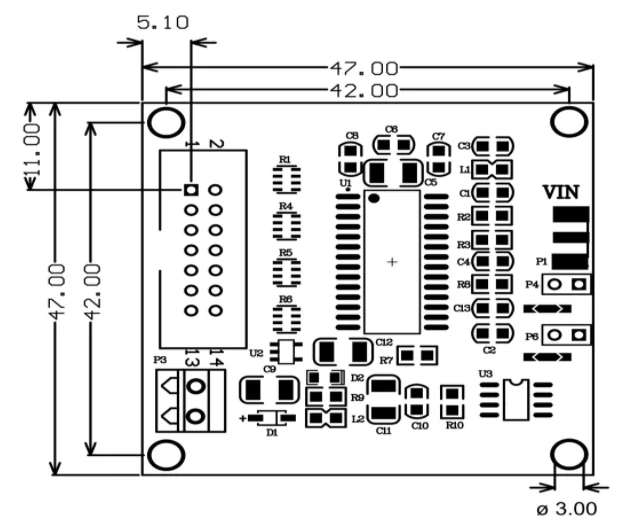

Adc Data Acquisition Module Analógico para Módulo de Conversão Digital Conversor de Alta Velocidade 12bit 10 Mspas Taxa de Amostragem Ad9220

Parâmetros do módulo:

Modelo do módulo: AD9220

Tipo de módulo: módulo de conversão analógico para digital

Alimentação módulo: DC5V

Corrente do módulo: 20mA (MAX)

Módulo comunicação protocolo: dados paralelos

Módulo fornece rotinas: STM32F103RBT6

Plataforma rotineira: STM32F103X-M3; Versão KEIL5 código fonte

Nível do sinal do controle do módulo: 3.3V

Módulo entrada tensão gama: 0-5V

Entrada impedância: 1M ohm

Resolução ADC dígitos: 12

Amostragem taxa: 10MSPS

Número de canais de entrada: 8 canais independentes

Módulo entrada interface: SMA

Tensão de referência: 2.5V; entrada externa para o pacote SOP8 soldável

Amostragem modo: aquisição configurável tensão gama; máximo 0-5V

Modo de saída: 12 bits dados paralelos

Características do módulo: múltiplo; porta de entrada diferencial verdadeira, com amostra e circuito do porão, lógica digital incorporado da correção do erro da saída, condições de alta velocidade sem perda de escala dinâmica.

Aplicações do módulo: múltiplo; monitoramento e proteção da linha elétrica, controle multifásico do motor, instrumentação e controle, posicionamento multieixo, aquisição de dados e outros sistemas

Descrição do módulo:

O AD9220 é uma nova geração de conversor analógico-digital de 12 bits de alto desempenho, alimentado por uma única fonte de alimentação. Possui uma verdadeira linearidade de 12 bits e desempenho de deriva de temperatura e desempenho AC de 11,5 bits ou melhor. O AD9220 usa um processo CMOS único de alta velocidade e baixo custo e uma arquitetura nova. A resolução e a velocidade atingem o nível da solução híbrida de chip único existente, mas o consumo de energia e o custo são muito menores. Amplificador integrado de amostra e retenção de alto desempenho e baixo ruído no chip, selecione a tensão de referência externa para atender aos requisitos de precisão e deriva de temperatura CC da aplicação. O dispositivo usa uma arquitetura diferencial multi-estágio do encanamento; lógica digital incorporado da correção do erro da saída; pode fornecer a precisão de 12 bits na taxa de dados avaliado, e não assegure códigos faltantes na variação de temperatura operacional inteira. É apropriado para o sistema de comunicação IF down-conversion.
