Name: Amplificador de Potência do Receptor Estéreo Bluetooth Placa de Canal Duplo Módulo Digital de Alta Potência Faça Você Mesmo 30w 40w 12v 24v Xy-p40w
Brand: Circuitos Integrados
SKU: 33061599693
Price: 19.13 BRL
Availability: InStock

Circuitos Integrados

Vídeo de Demonstração do Produto

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Número do Modelo	Bluetooth Stereo Power Amplifier Board
Potência de Dissipação	4-8o
Tensão de Alimentação	DC 5-24v
Condição	Novo
Tipo	Regulador de Tensão
Nome da Marca	Sincere&promise
Origem	CN (origem)
Adapting Horn Power	40w-200w

1. Cheap Circuitos Integrados

Características do produto

Nome do produto	Bluetooth áudio estéreo potência amplificador board
Modelo do produto	XY-P40W
Alimentação tensão	CC: 5 ~ 24V
Versão Bluetooth	5.0
Conecte a distância	15 metros (visível)
Modo saída	Estéreo
Potência (@ 1KHz)	20W * 2 @ 12V 4O
	30W * 2 @ 16V 4O
	30W * 2 @ 21V 😯
	40W * 2 @ 24V 😯
Altifalante selecionado (30W ~ 150W)	4O(5 ~ 16Vsupply)
Altifalante selecionado (30W ~ 150W)	😯 (fonte 5 ~ 24V)
Proteção	Proteção reversa do poder
	Proteção contra curto-circuito
	Proteção térmica

NOTA: Se a potência da fonte for baixa e a potência de saída for grande, o ruído talvez seja causado, desligue o volume e uma oferta maior será melhor.

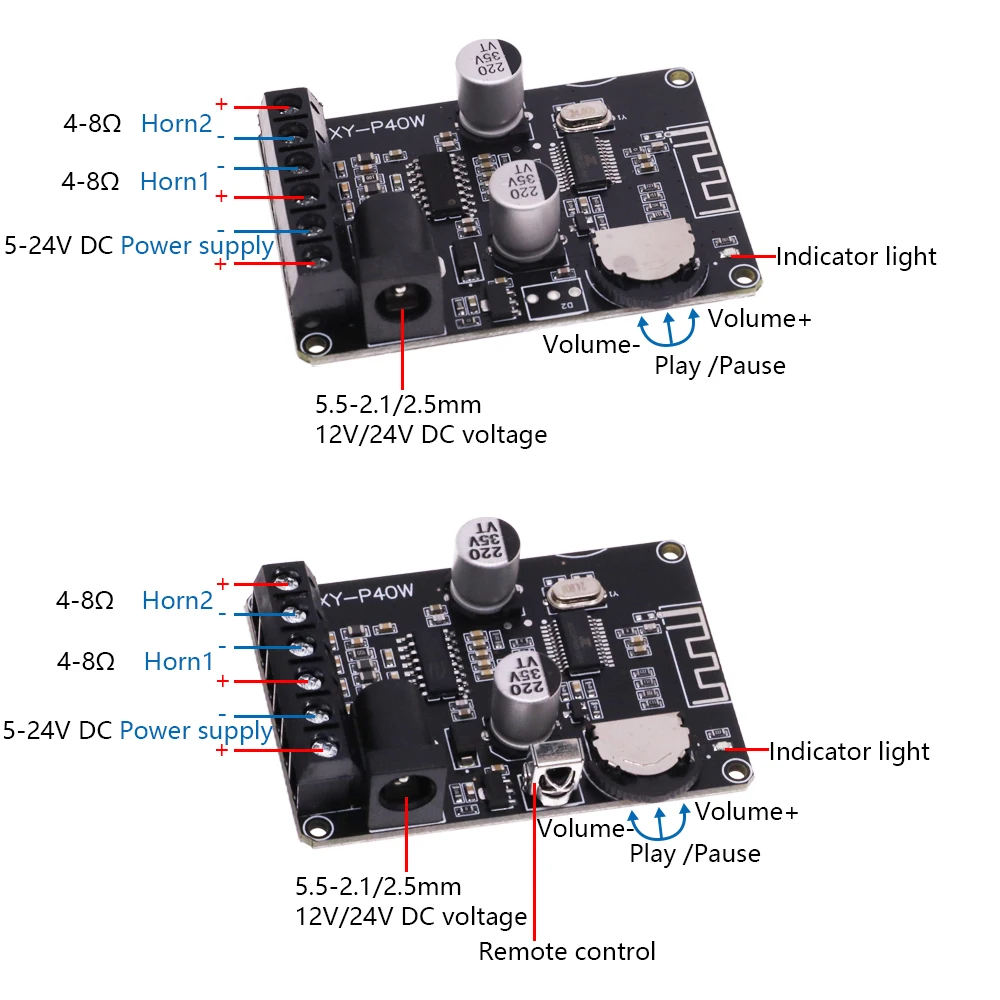

Circuito aplicação

2. Circuitos Integrados

Alta Potência, DIY, 30W, 40W, 12V, 24V, XY-P40W

Especificação operação

Forneça o módulo, o LED azul está ativado e entra no modo Bluetooth; Aguardando o emparelhamento após a reprodução do tom de áudio; Ligue o Bluetooth do telefone, “XY-P40W” será pesquisado e exibido; Clique no botão

&XY-P40W&, ele vai se conectar à placa. Conecta-se com sucesso com um tom audio; Depois disto você pode jogar a música. A placa do amplificador de potência se preparará para o próximo emparelhamento com um tom de áudio, quando o Bluetooth estiver desconectado.

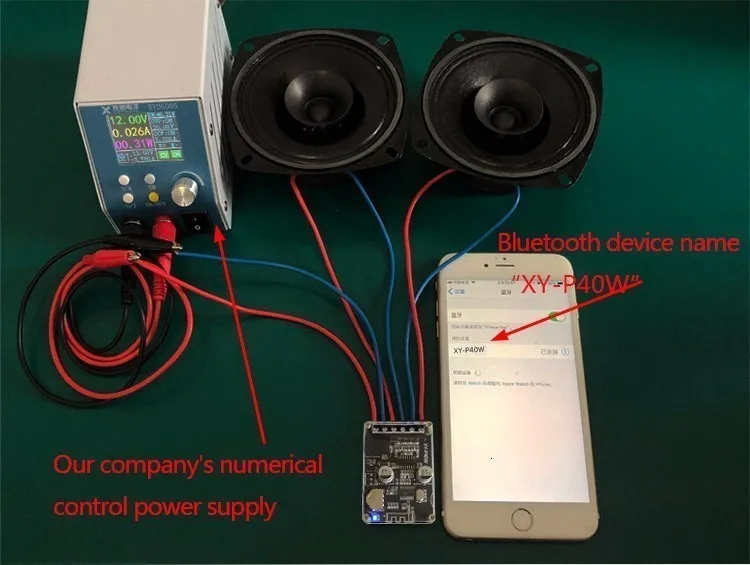

Conectando como a imagem a seguir.

3. Placa de Canal Duplo Módulo Digital de

Amplificador de Potência do Receptor Estéreo Bluetooth,

NOTA:

1 ? Mantenha 2 metros longe do roteador para evitar interferência WIFI

2 ? 5 ~ 24VDC é recomendado; superior a 26V, ele será danificado.

3 ? Driving4Oload, fonte de alimentação deve ser under16V; e dirigindo 😯 carga, alimentação deve estar sob 24V.

4 ? A corrente de alimentação deve ser 2A pelo menos.

5 ? A linha conectando alto-falante com módulo deve estar dentro de um metro.

6 ? Proteção ESD, por favor, solte ESD em suas mãos antes de entrar em contato com o módulo.

7 ? 40W e alto-falantes superiores é recomendado.

Verificação falha

1 ? Verifique a fonte de alimentação se o LED não estiver brilhante.

2 ? Se o LED estiver ligado, mas o dispositivo Bluetooth “XY-P40W” não for pesquisado, verifique se o roteador está próximo e mantenha-se longe do roteador.

3 ? O alto-falante bateu quando ligar.

1) Verifique se a carga do alto-falante é tão pequena que a corrente através do alto-falante é suficiente para o chip entrar na proteção DC. Tente diminuir o fornecimento e reinicie-o.

2) Verifique se a fonte de alimentação está baixa que não pode conduzir o alto-falante. 2A corrente de alimentação está ok.

4 ? Ruído do assoalho no orador ao jogar

1) Tocar outra música para verificar se o ruído não está relacionado com a própria música.

2) Substitua o alto-falante para verificar se o ruído é causado pelo próprio alto-falante.

3) Substitua a fonte de alimentação para verificar se o ruído é causado por energia instável.

5 ? Ele joga intermitentemente

1) Verifique se a temperatura da placa é alta, e entra na proteção térmica.

2) Verifique se o Bluetooth está instável, ajuste o ângulo entre o dispositivo conectado; E verifique se uma fonte WIFI está próxima.
