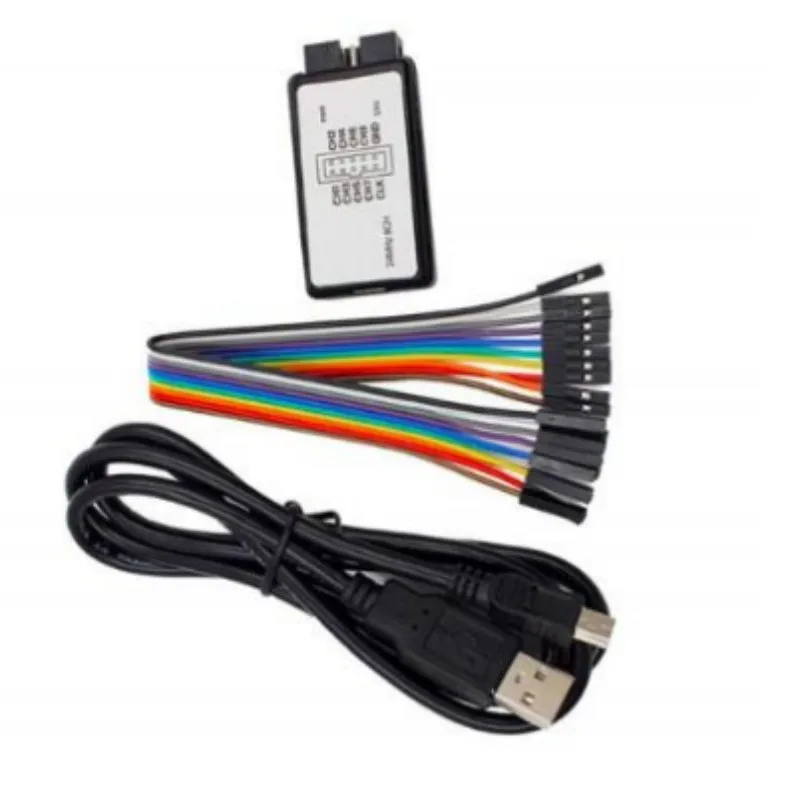

Analisador Lógico Usb Canais 24m pc

Parâmetros principais:

Entrada de 8 canais, com identificação do canal correspondente à desculpa na etiqueta da caixa, clara de relance. Ao usar qual fio conectar, consulte o adesivo na caixa para indicar qual fio conectar, o que também pode impedir efetivamente o uso de fios de conexão não profissionais

Indicação de caneta lógica unidirecional: Use uma pequena luz para indicar o nível de CH1, que é intuitivo e claro.

Características de entrada: A impedância capacitiva é 5PF e a impedância é 100K ohms. Esta é uma impedância relativamente razoável que adotamos após a pesagem, e é apenas um parâmetro mainstream.

VIH (nível alto reconhecível da entrada): Se for mais alto do que 1.6V, é reconhecido como o nível alto. Ele pode ser usado para coletar sinais estavelmente nos níveis de 5V, 3.3V, 2.5V e 2.0V. Também pode funcionar em um sistema de 1,8 V, mas não é muito recomendado.

Carregamento de dados em tempo real, o computador superior adota armazenamento compactado, com uma profundidade máxima de coleta de 10T, excedendo em muito os requisitos reais!

Suporte perfeito para vários modos de gatilho, incluindo borda ascendente, borda decrescente, gatilho de alto nível, gatilho de baixo nível e uma combinação dos quatro métodos básicos acima para formar um gatilho complexo!

A gravação da velocidade de amostragem pode ser definida para 24MHz 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz.

Analisador lógico USB Saleae 24M 8CH com suporte a chip buffer 1.1.15 novo software

Suporte para SALEAE novo software 1.1.15, suporte para WIN7 (32 e 64), 2K, XP, Linux!
