Analógico Multiplexer Digital Breakout Módulo Board para Arduino Dispositivo Microcontrolador Linha rx 16-channel Cd74hc4067 2v6v 510 Pcs
R$ 24,08
DÚVIDAS?
Envie um email para:
Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Cd74hc4067 |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Origem | CN (origem) |

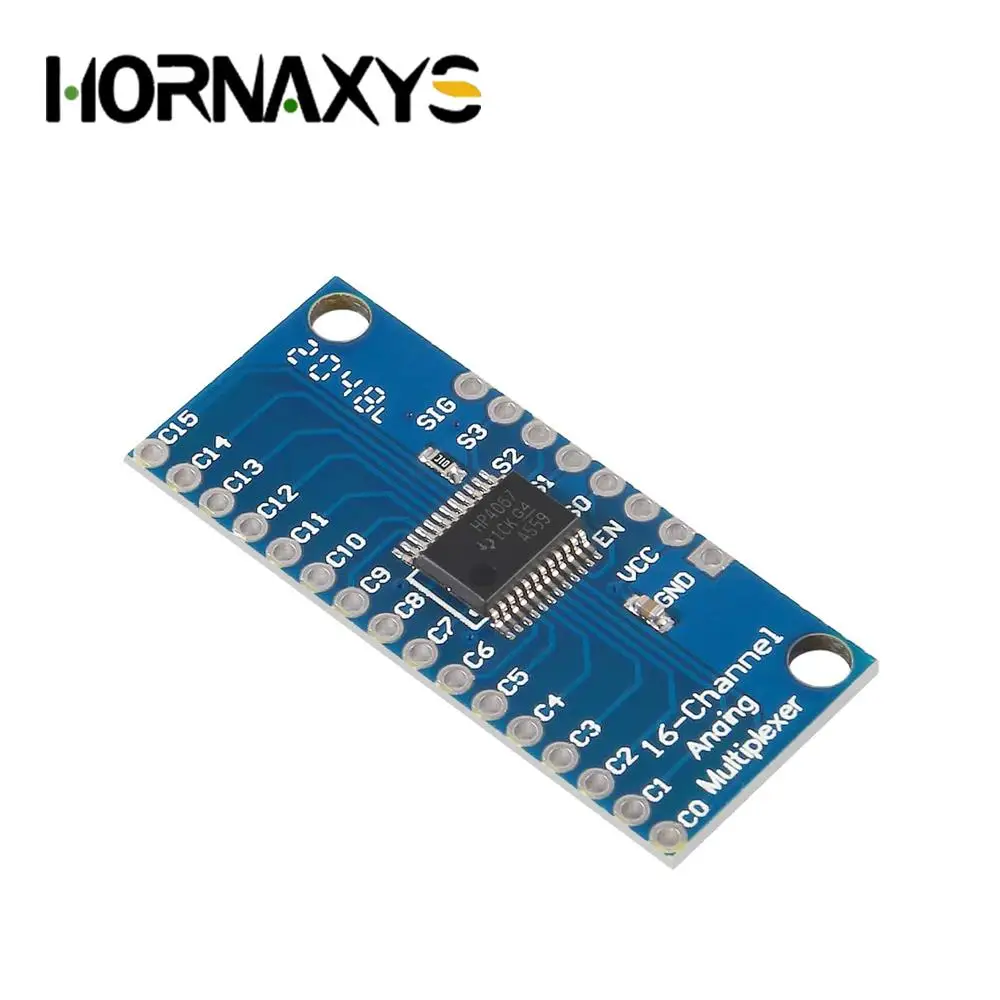

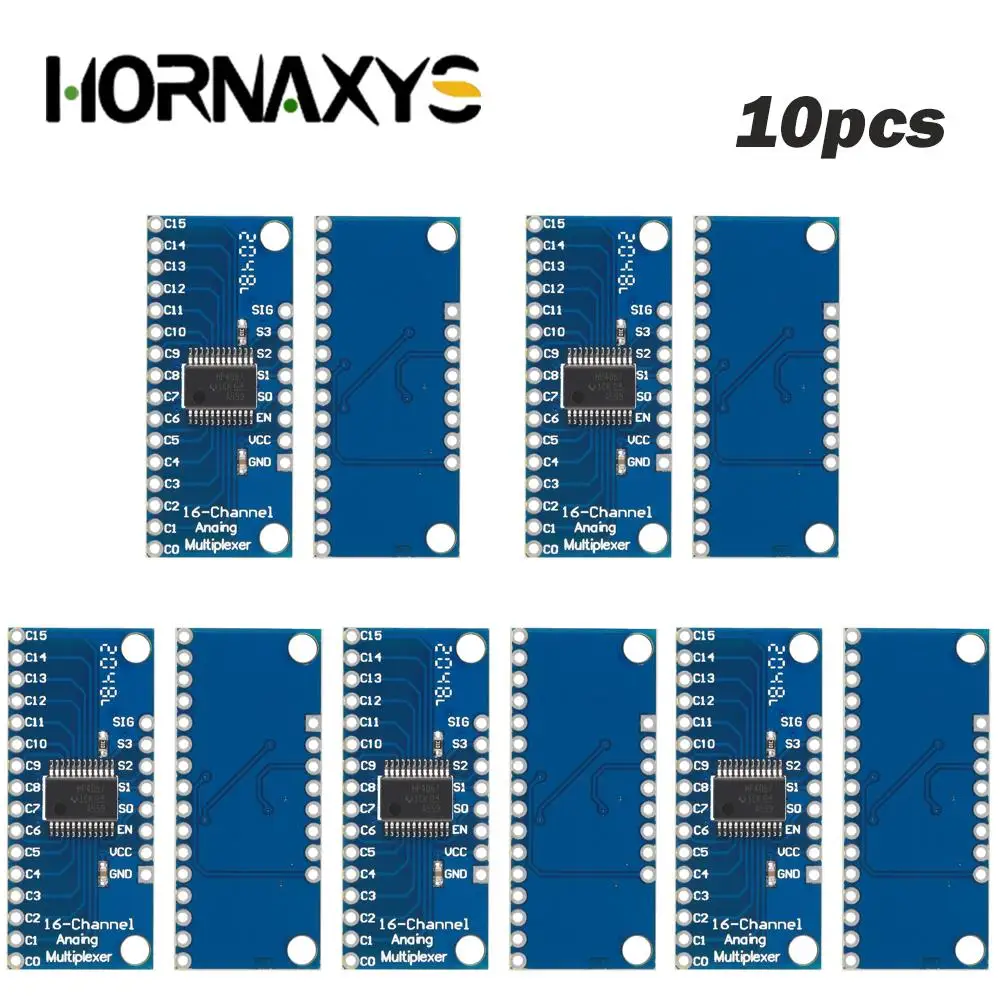

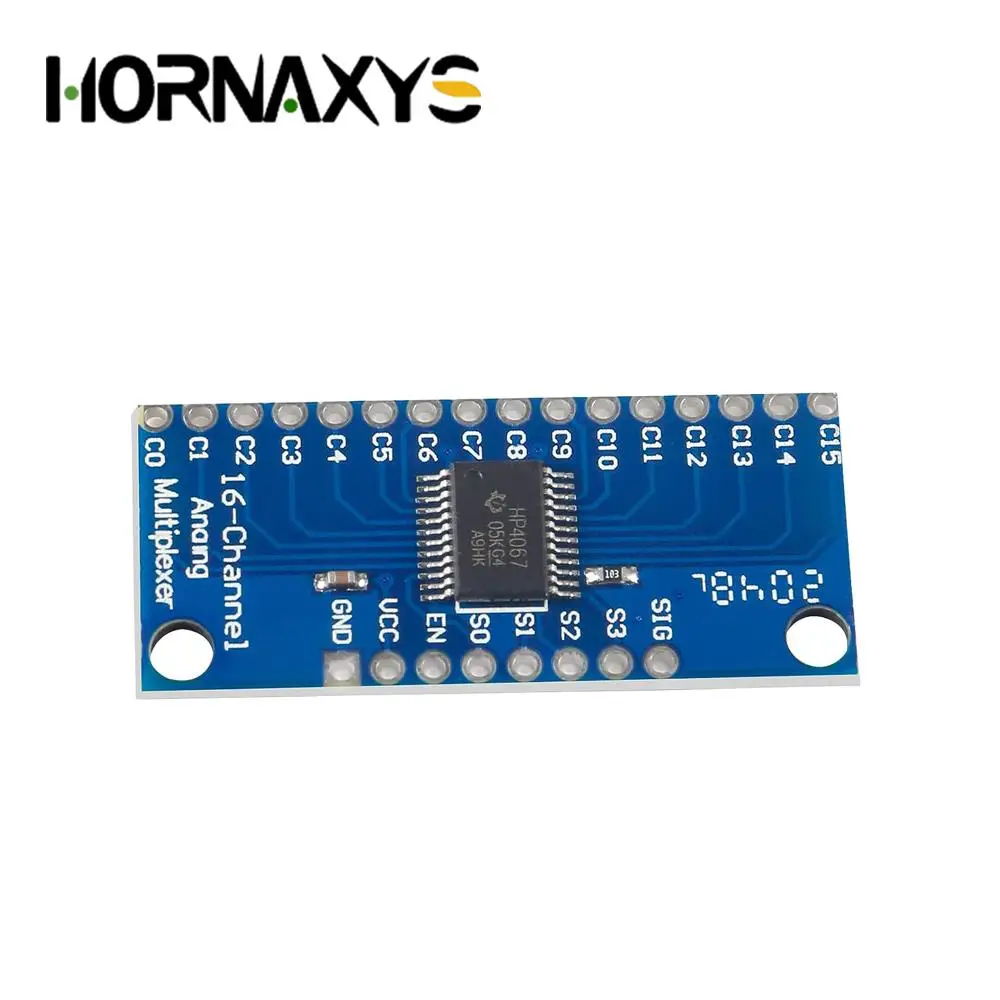

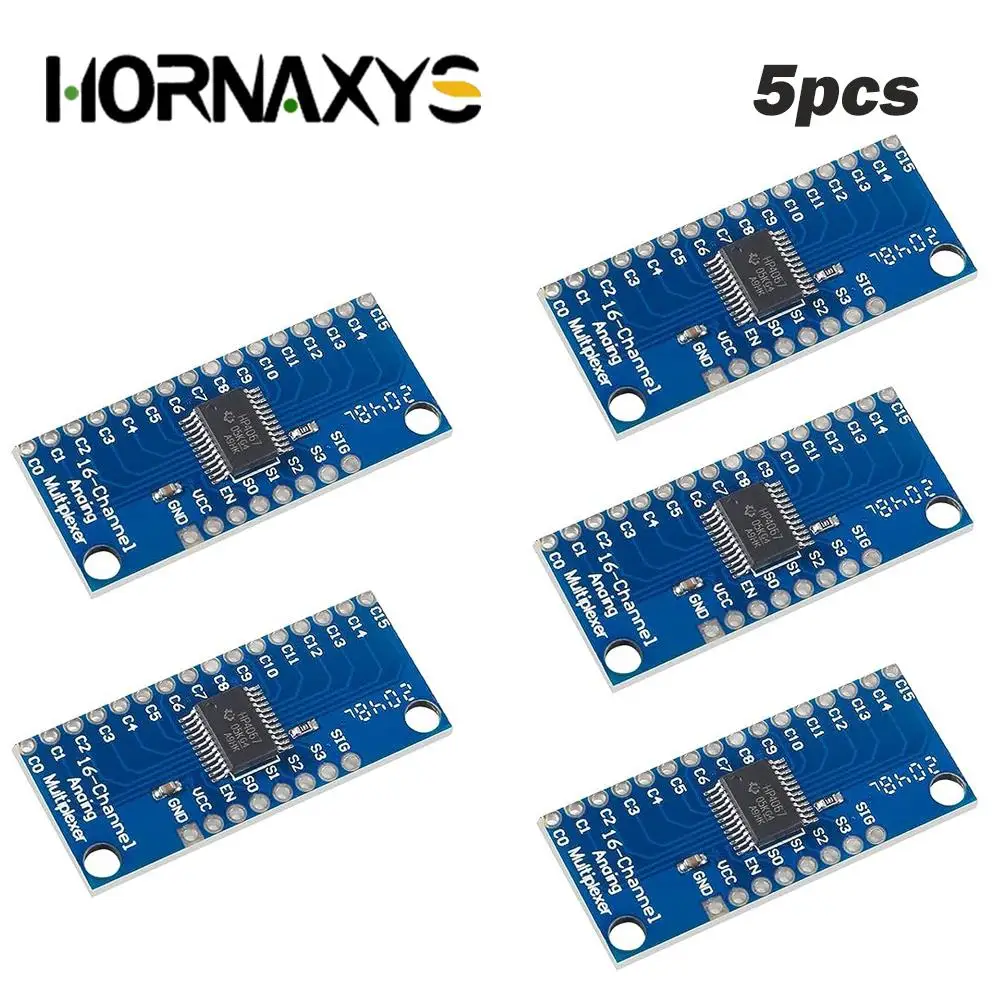

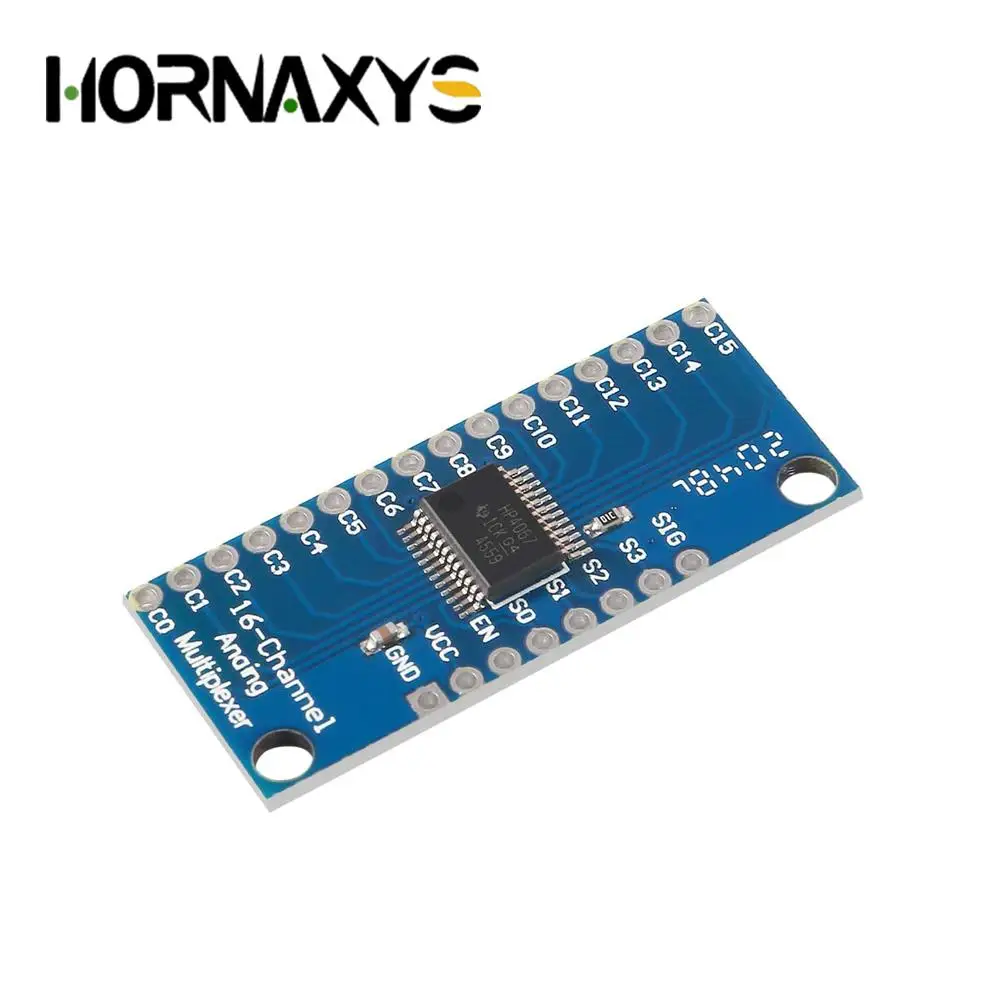

5/10pcs CD74HC4067 16-Channel Analógico Digital Multiplexer Breakout Módulo Board para Arduino 2V-6V Microcontrolador Dispositivo Linha RX

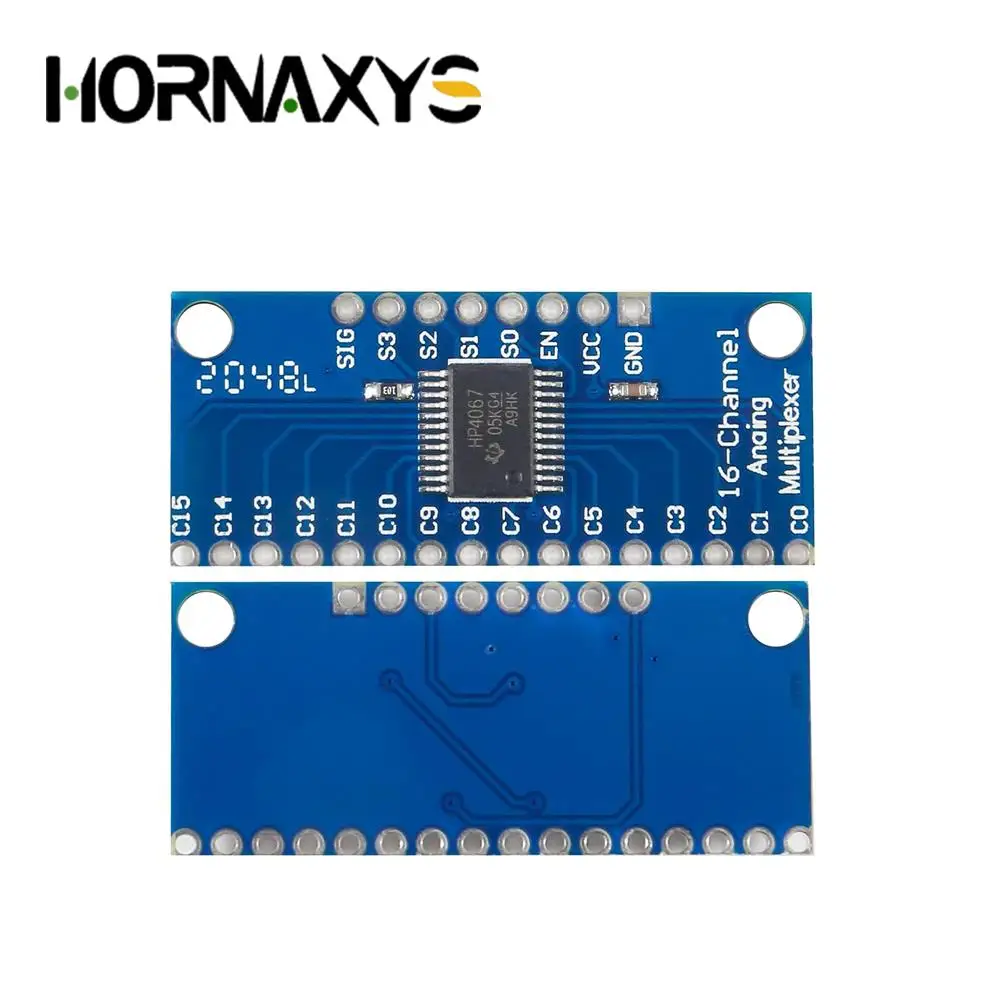

Este chip é como um interruptor rotativo-ele roteia internamente o pino comum
(COM no esquema, SIG na placa) para um dos 16 pinos de canal (CHANxx).
Trabalha com sinais digitais e análogos (a tensão não pode ser mais alta do que VCC),
E as conexões funcionam em qualquer direção.
Para controlá-lo, conecte 4 saídas digitais aos pinos selecionados do endereço do chip (S0-S3),
E envie o endereço binário do canal que você deseja (veja a folha de dados para detalhes).
Isso permite que você conecte até 16 sensores ao seu sistema usando apenas 5 pinos!
Como o mux/demux também funciona com sinais digitais,
Você pode usá-lo para canalizar dados seriais de nível TTL para ou de vários dispositivos.
Por exemplo, você pode usá-lo para conectar os pinos TX de 16 dispositivos a um pino RX em seu microcontrolador.
Em seguida, você pode selecionar qualquer um desses 16 dispositivos para ouvir.
Se você quiser comunicações de duas vias, você pode adicionar uma segunda placa para rotear
Linha TX do seu microcontrolador para linhas RX de 16 dispositivos.
Ao usar várias placas, você pode criar arranjos semelhantes para I2C, SPI, etc.
Os interruptores internos são bidirecionais, apoiam tensões entre a terra e VCC,
Tem baixo na resistência e baixo fora do escapamento, e para impedir a interferência, execute a ruptura-antes-faz a comutação.
A placa igualmente quebra o pino da possibilidade da microplaqueta, que quando conduzido altamente,
Irá desligar completamente o pino comum (todos os interruptores).
