LTC1296BCSW LTC1296-Sistema de Aquisição de Dados de 12 Bit Único Chip

Características e Benefícios

• Características programáveis do software:

• Conversão unipolar/bipolar

• Entradas diferenciais/simples encerradas

• MSB-Primeiro ou MSB/LSB Dados

• Amostra e posse incorporados

• Única fonte 5V ou operação do ± 5V

• Interface de 4 fios direta para a maioria das portas seriais MPU e todas as portas paralelas MPU

• Taxa máxima do rendimento 46,5 kHz

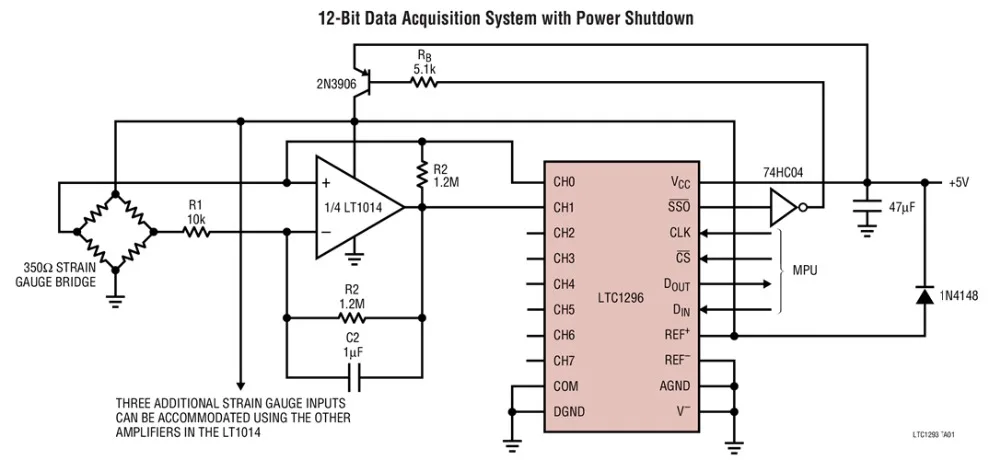

• Saída do desligamento do sistema (LTC1296)

Detalhes do produto

O LTC1293/4/6 é uma família de sistemas de aquisição de dados que contêm um conversor A/D de aproximação sucessiva de I/O serial. Ele usa LTCMOS Tecnologia comutada do capacitor para executar 12-bit unipolar, ou 11-bit mais o sinal bipolar conversões A/D. O multiplexador de entrada pode ser configurado para entradas únicas ou diferenciais (ou combinações delas). Uma amostra on-chip e espera está incluído para todos os canais de entrada única terminou. Quando o LTC1293/4/6 está ocioso, ele pode ser desligado em aplicações onde o baixo consumo de energia é desejado. O LTC1296 inclui um pino de saída de desligamento do sistema que pode ser usado para desligar circuitos externos, como circuito de condicionamento de sinal antes do mux de entrada.

A E/S serial foi projetada para se comunicar sem hardware externo com a maioria das portas seriais MPU e todas as portas de E/S paralelas MPU, permitindo que até oito canais de dados sejam transmitidos em apenas três. fios.

Aplicações

• Resolução: 12 bits

• Tempo De Conversão Rápido: 12µs Max Over Temp

• Baixa fonte atual: 6.0mA
