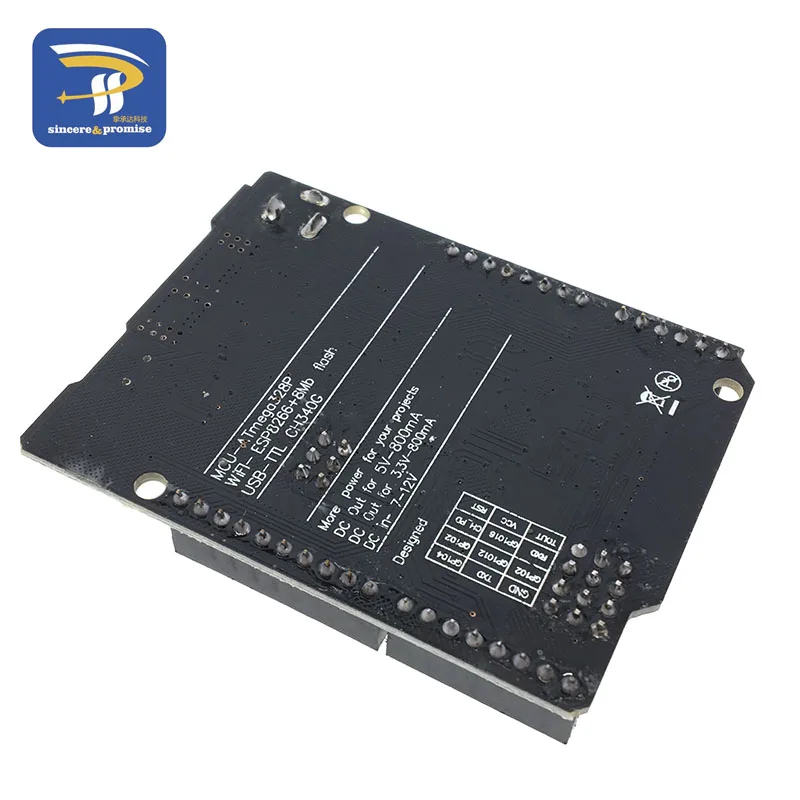

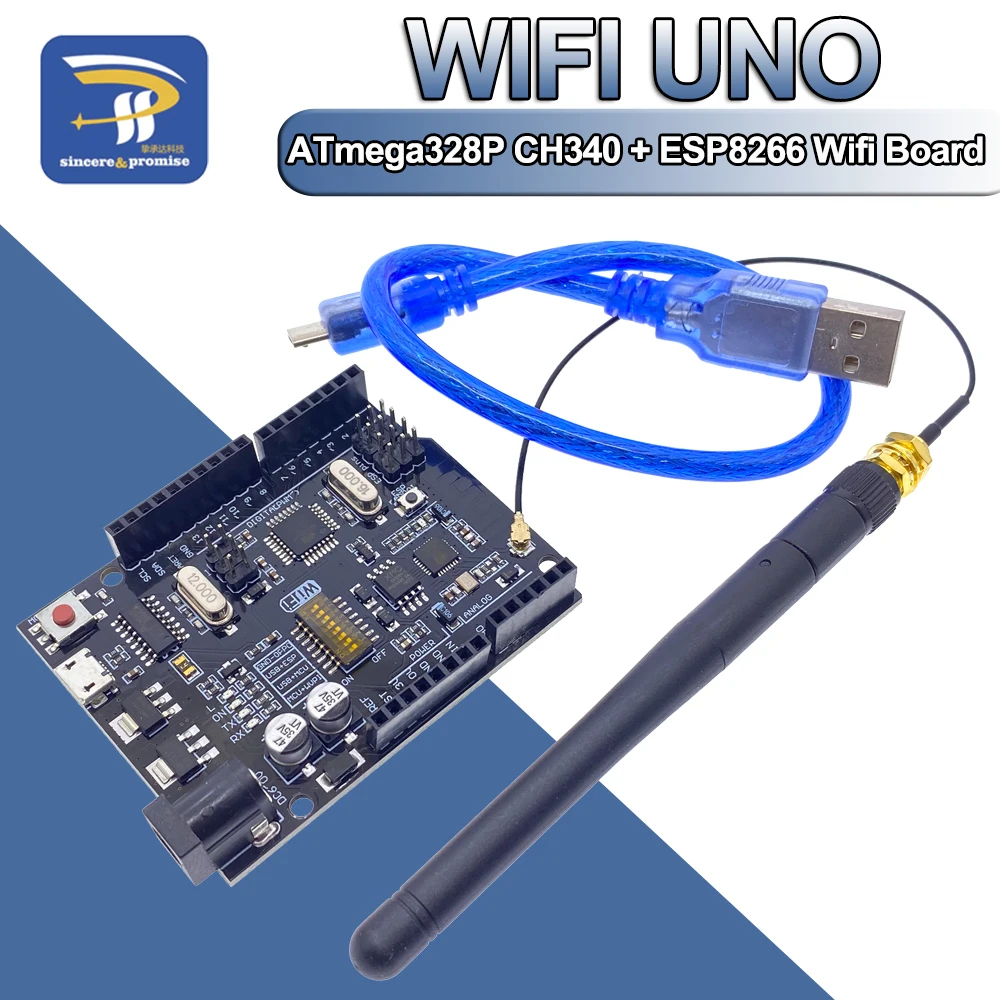

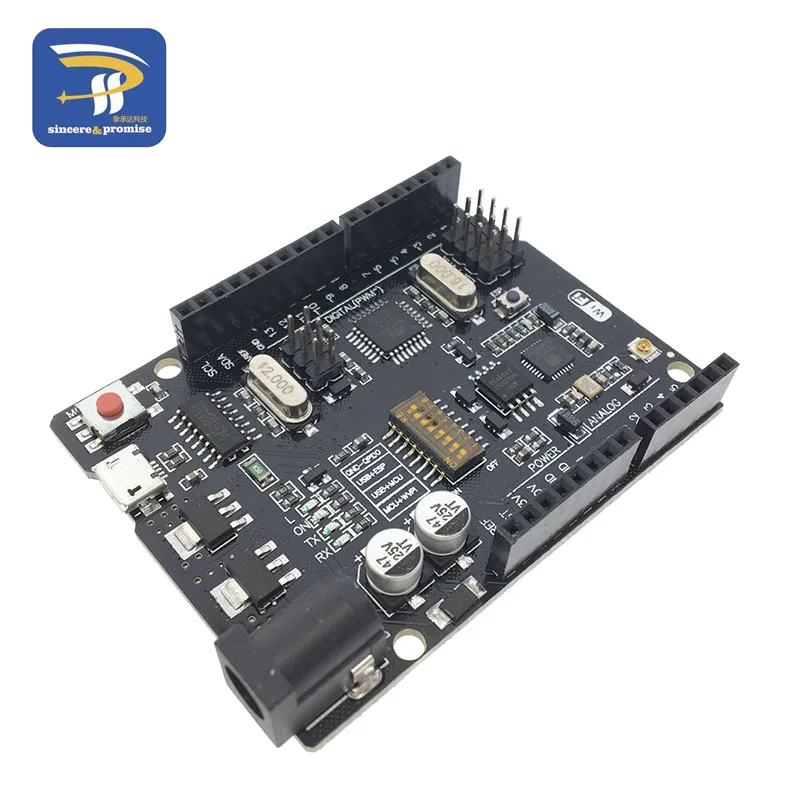

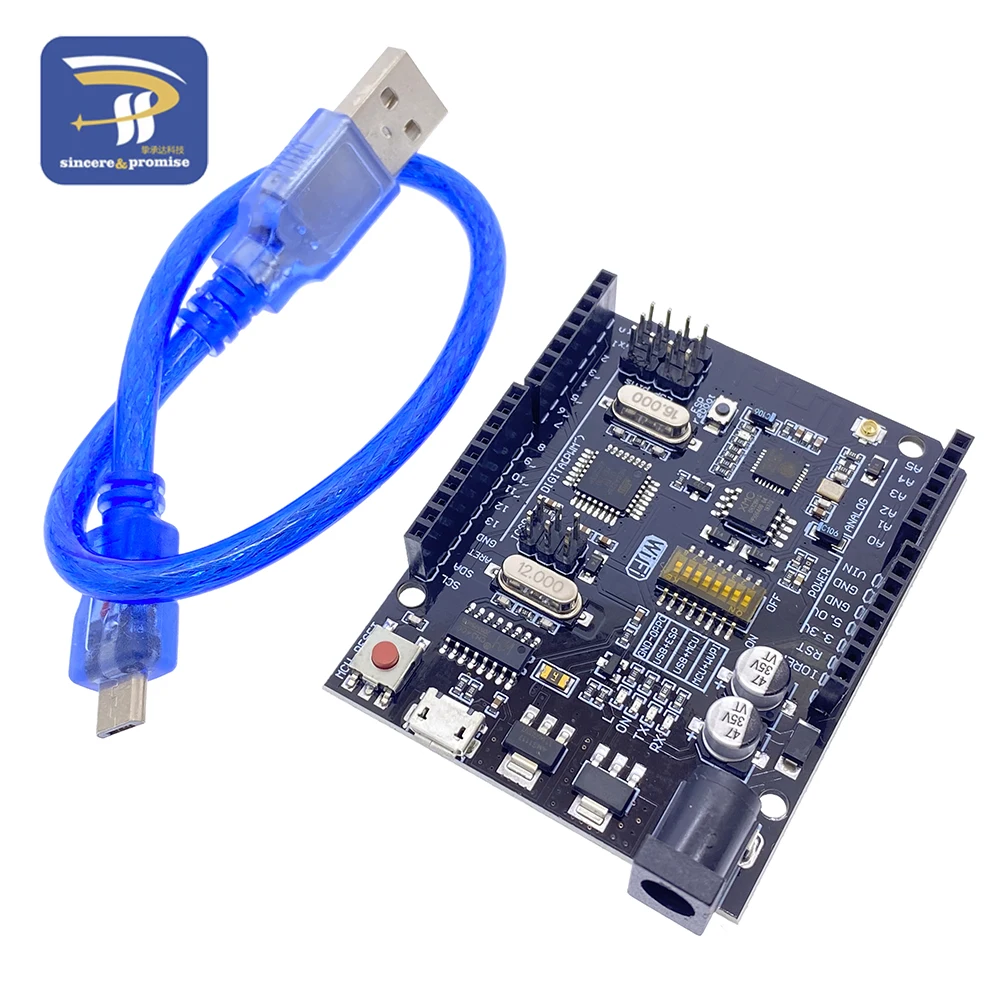

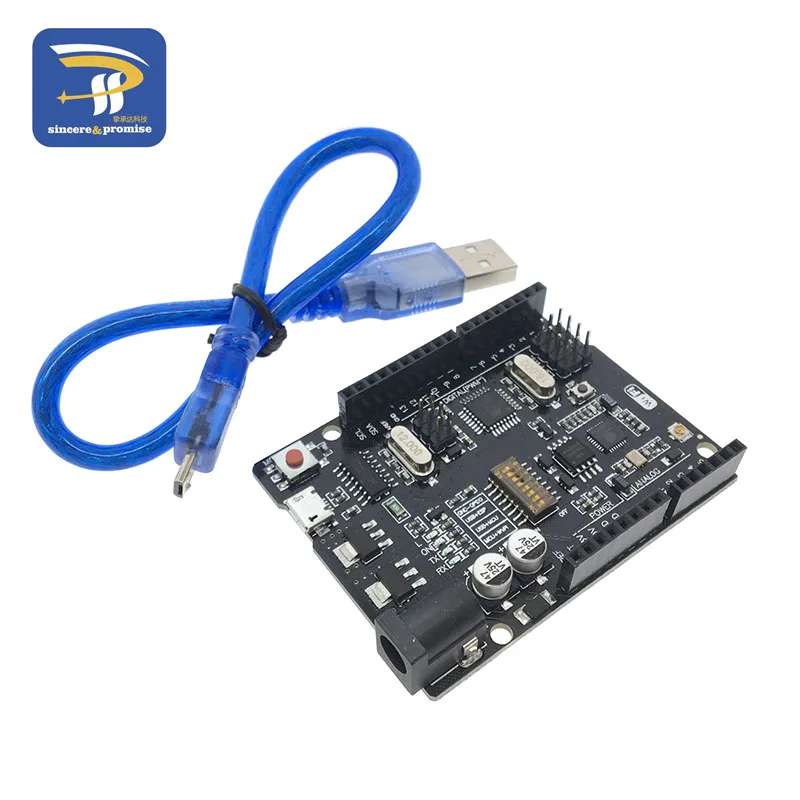

Arduino Nodemcu Wemos Uma Placa de Desenvolvimento Uno Wifi r3 Atmega328p Esp8266 Ch340 32mb de Memória 6v-9v Usb-ttl Ch340g

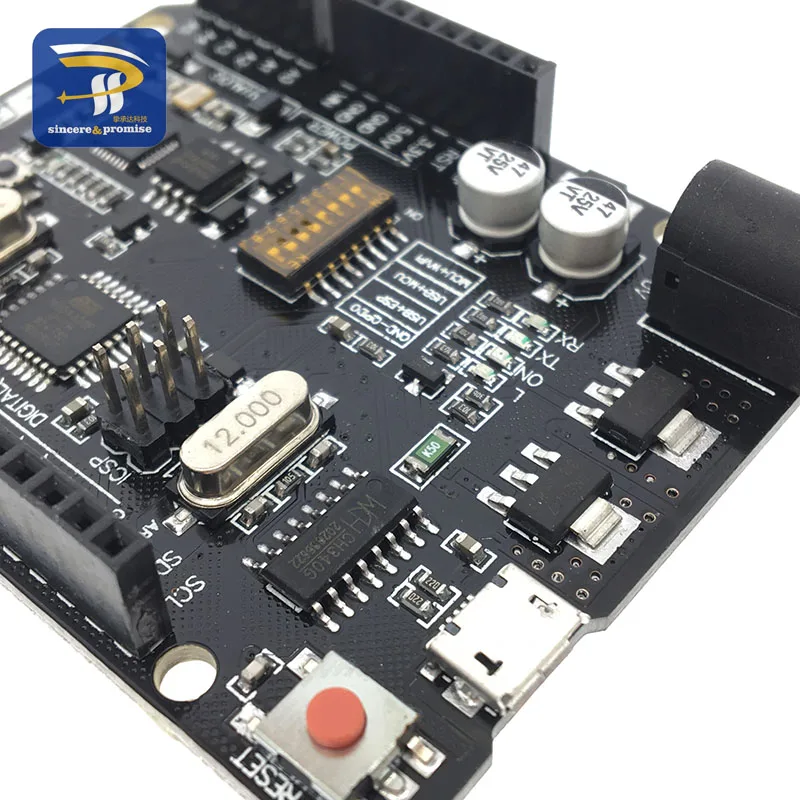

Na placa onde o interruptor do modo de operação com a posição 8

Alternar status e seleção do modo:

Depois de escolher o modo da placa pode prosseguir para configurar o IDE

É importante que quando o módulo ESP8266 estiver programando, seja necessário pressionar o botão “ESP Reboot”

Para começar abra o ambiente de programação Arduino IDE e vá para configurações

Em seguida, na janela que aparece na linha URLs do Gerenciador de Placas Adicionais (marcados em vermelho) inserir Link para instalação no Arduino IDE scripts adicionais que funcionariam com os módulos ESP8266, e clique em OK

Então vá para Ferramentas> Board> Boards Manager

Na janela que aparece, percorra a lista até o script esp8266 by ESP8266 Community e clique em.

No canto inferior direito será capaz de selecionar a versão do software, selecione a versão 2.1.0 (o mais novo) e clique no botão Instalar

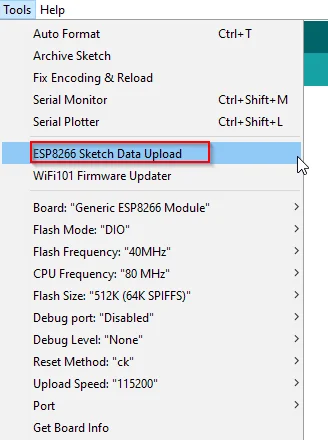

Após a instalação, feche a janela e vá para Ferramentas> Placa e veja a lista de dispositivos disponíveis no chip de programação ESP8266

Em seguida, você precisa selecionar o cartão, como mostrado na imagem (módulo ESP8266 genérico)

Selecione a velocidade do upload-115200

1. de Memória 6v-9v Usb-ttl Ch340g

========== Esboço do teste ===========

Configuração vazia ()

{Serial.begin(115200);

PinMode (14, SAÍDA);

Atraso (500);

Serial.println(&AT + CIPMUX = 1&);

Atraso (2000);

Serial.println(&AT + CIPSERVER = 1,5000&);

Atraso (2000);

Serial.println(&AT + CIPSTO = 3600&);

Atraso (2000); }

Laço vazio ()

{While (Serial. disponível ())

{Char Rdata;

Rdata = Serial.read();

If (Rdata = = ‘A’ | Rdata = = ‘a’)

{DigitalWrite (14, ALTO);

Atraso (50); }

Else if(Rdata = = ‘B’ | Rdata = = ‘b’)

{DigitalWrite (14, BAIXO);

Atraso (10);

DigitalWrite (14, ALTO);

Atraso (10);

DigitalWrite (14, BAIXO); }

Mais

{DigitalWrite (14, BAIXO); } } }
