Arduino Voice Play Module Prompt Gatilho Mp3 Transmissão Mcu Faça Você Mesmo Broadcaster

R$ 25,95

Adicionado a lista de desejosRemovido da lista de desejos 0

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Pacote SOP
Cutomizado SIM
Número do Modelo Ys-m3
Temperatura de Operação -20 -65?
Potência de Dissipação 5W
Tensão de Alimentação 5V
Aplicação Alto Falante
Condição Novo
Tipo Unidade IC
Nome da Marca Ziqqucu
Origem CN (origem)

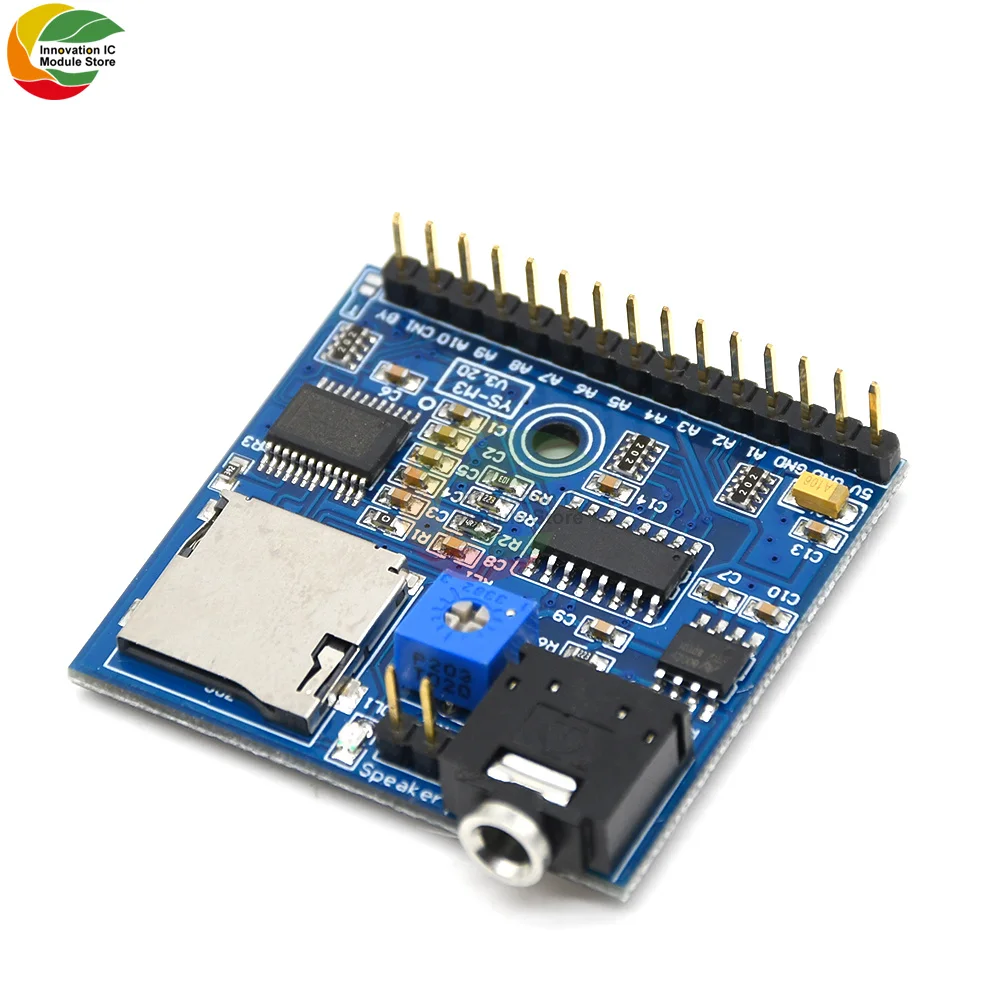

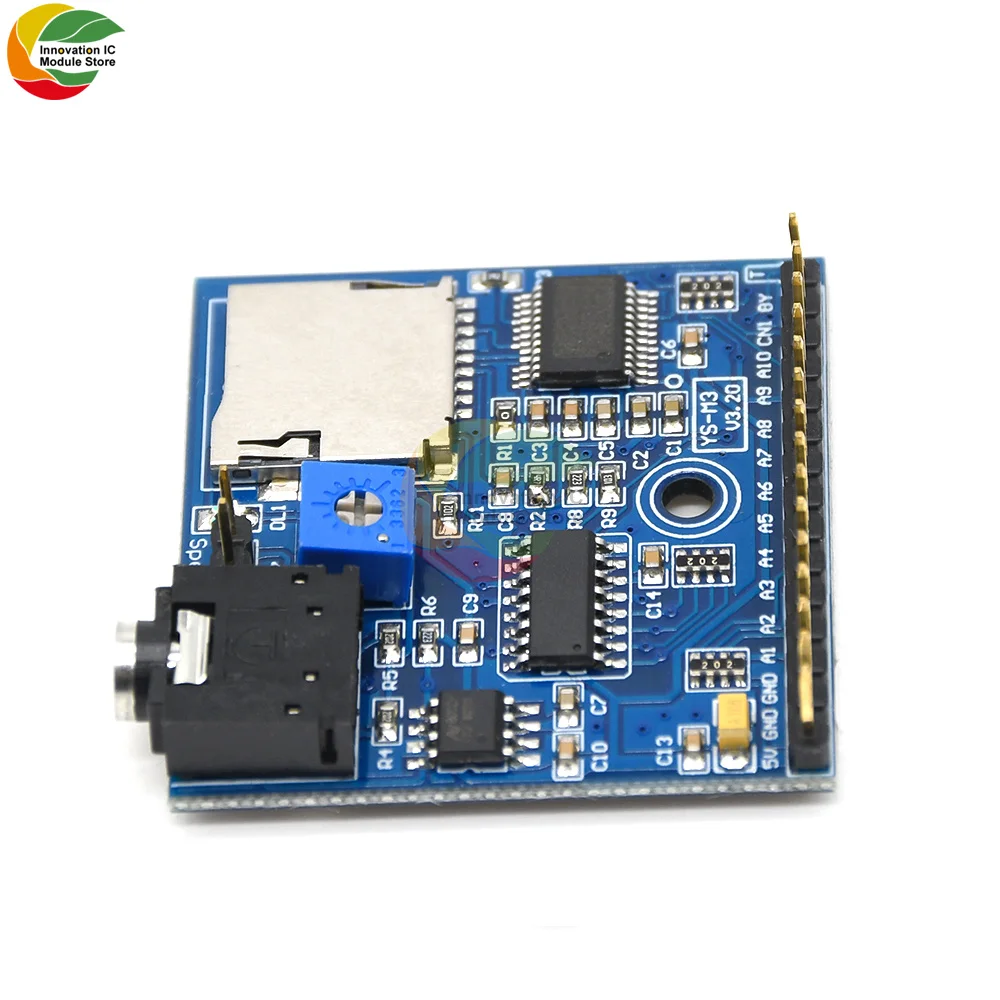

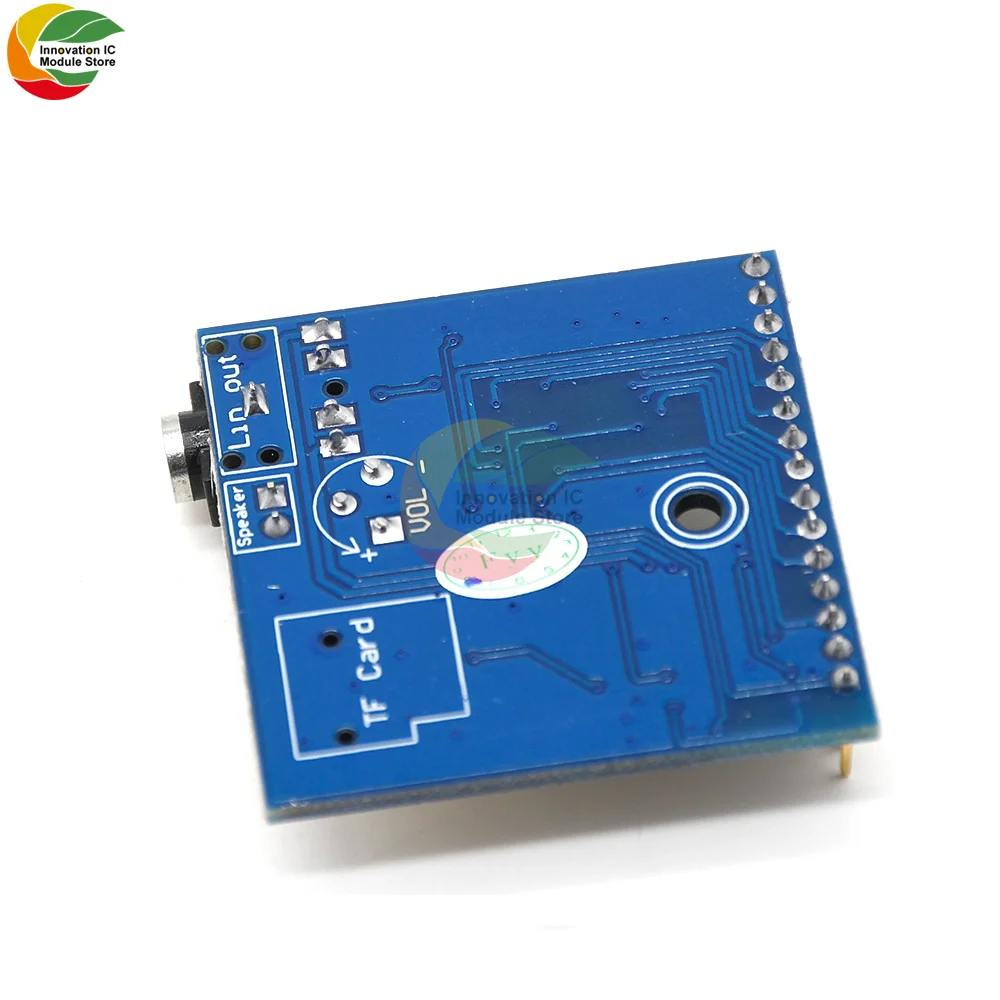

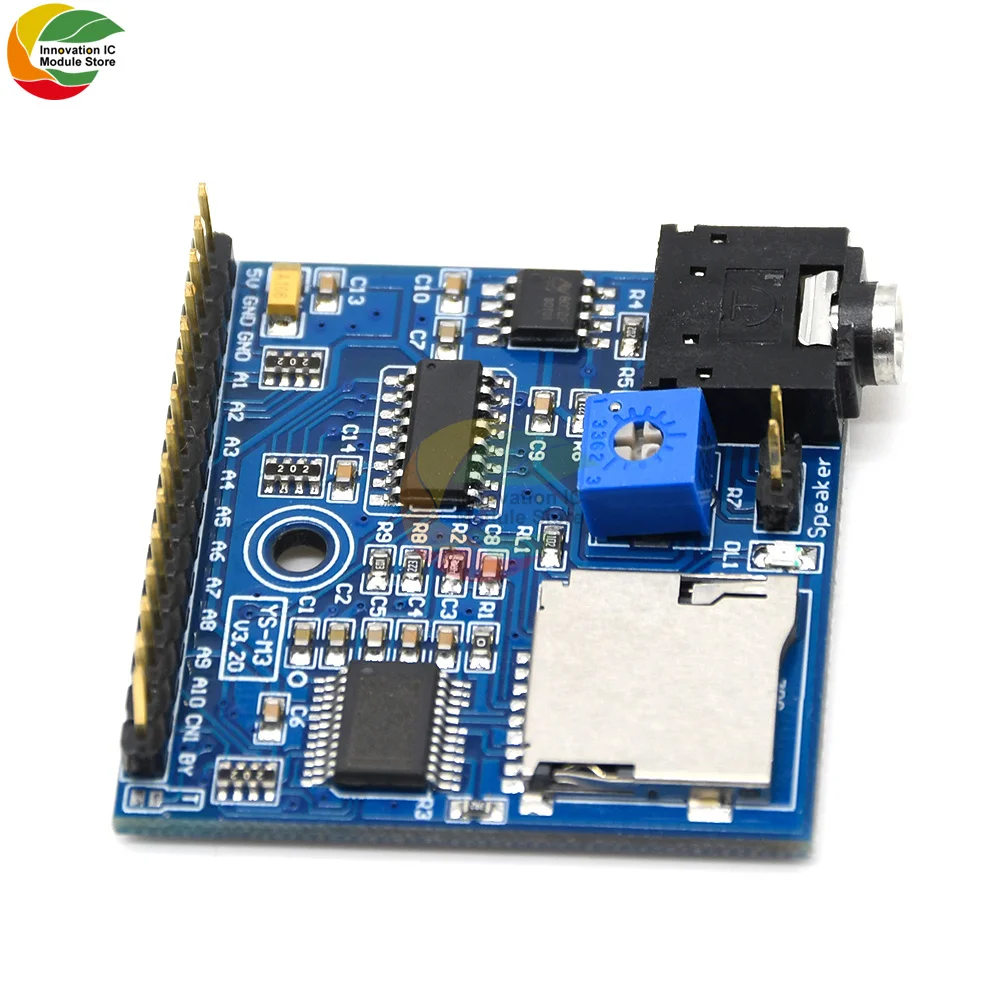

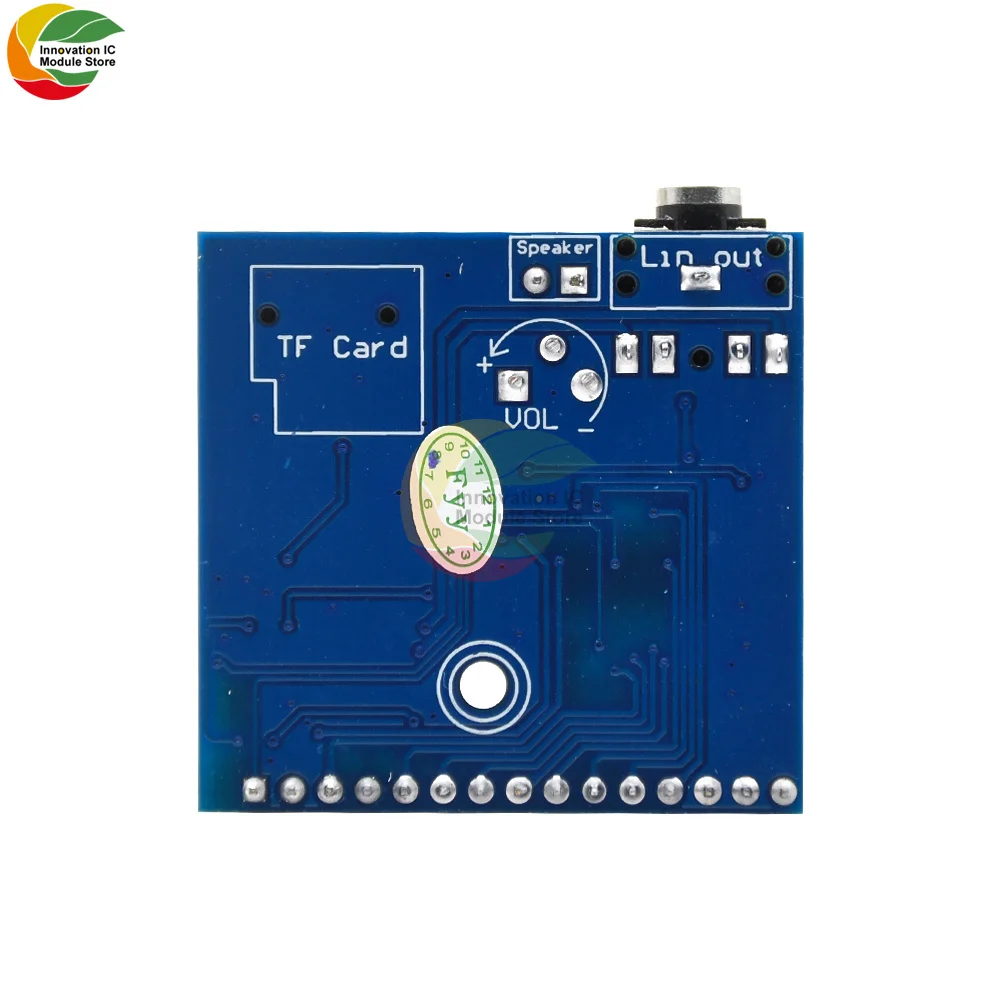

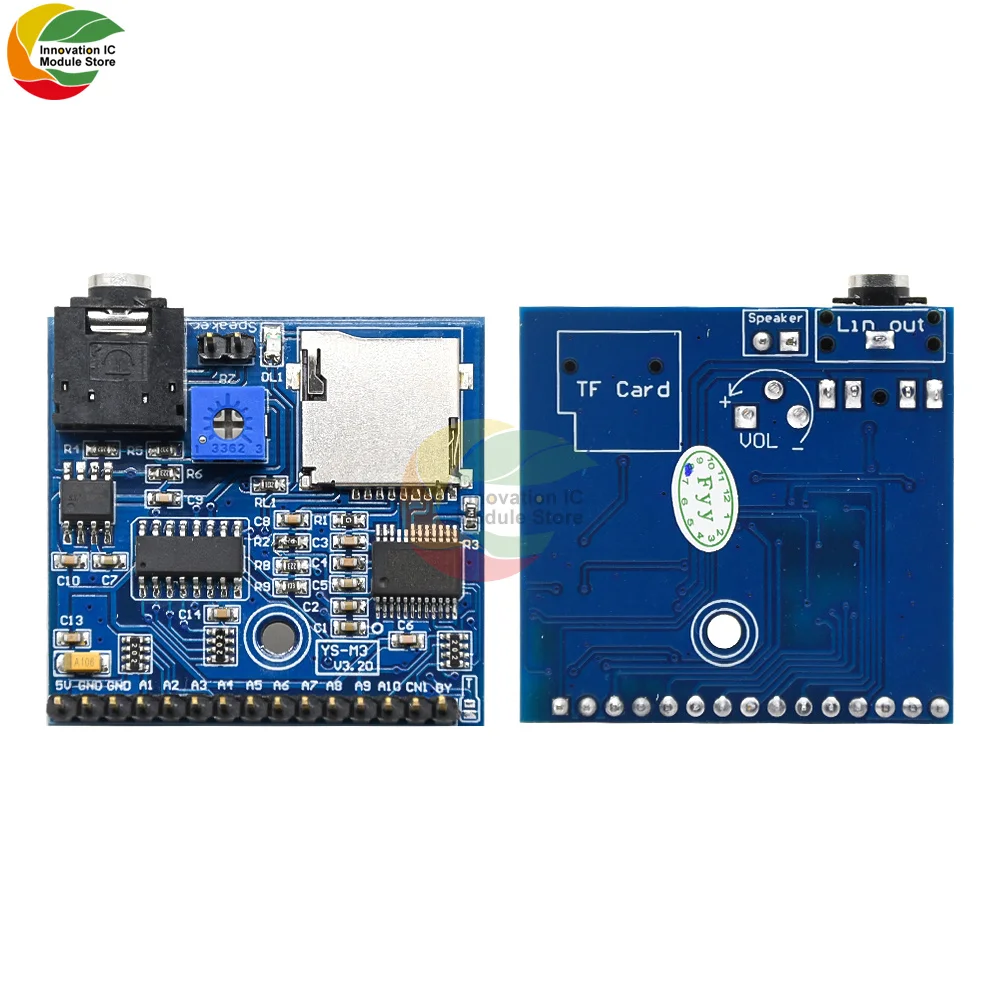

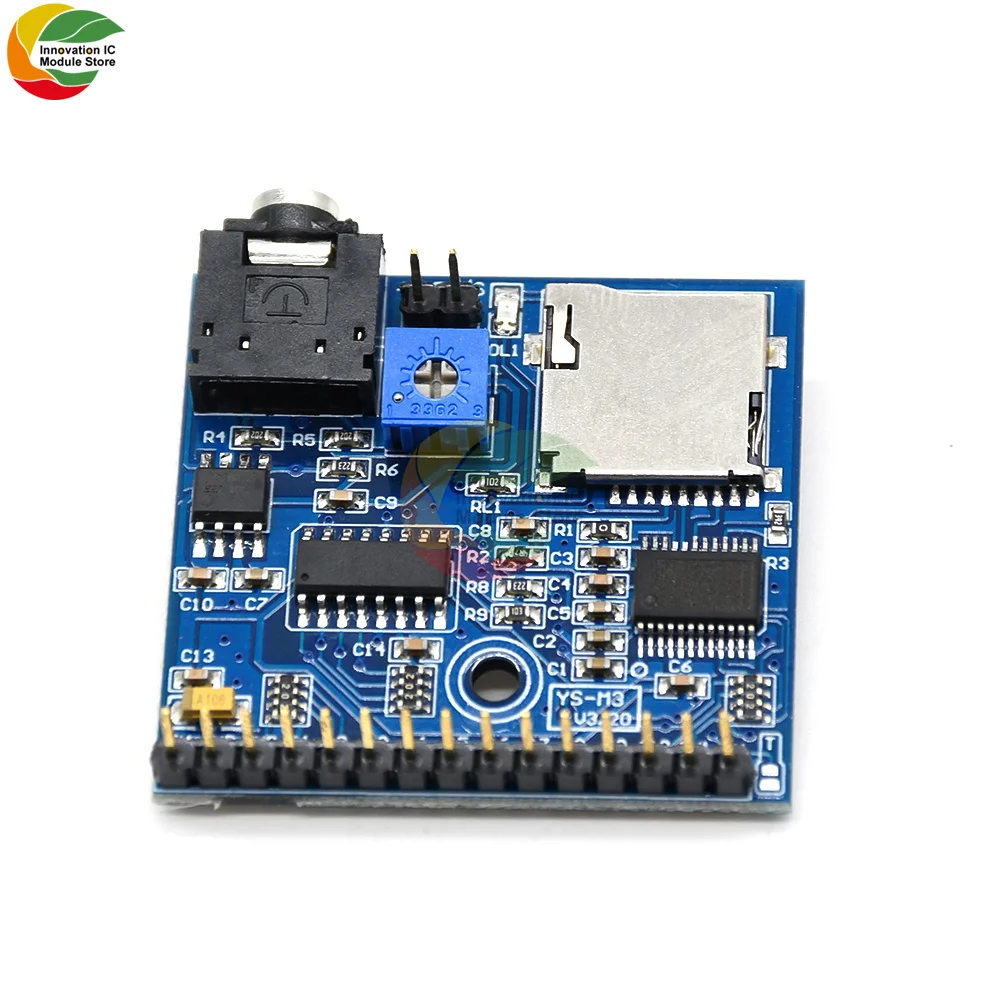

Voz reprodução módulo MP3 prompter Acionar uma transmissão uma vez um único chip DIY emissora M3

Referência Descrição:

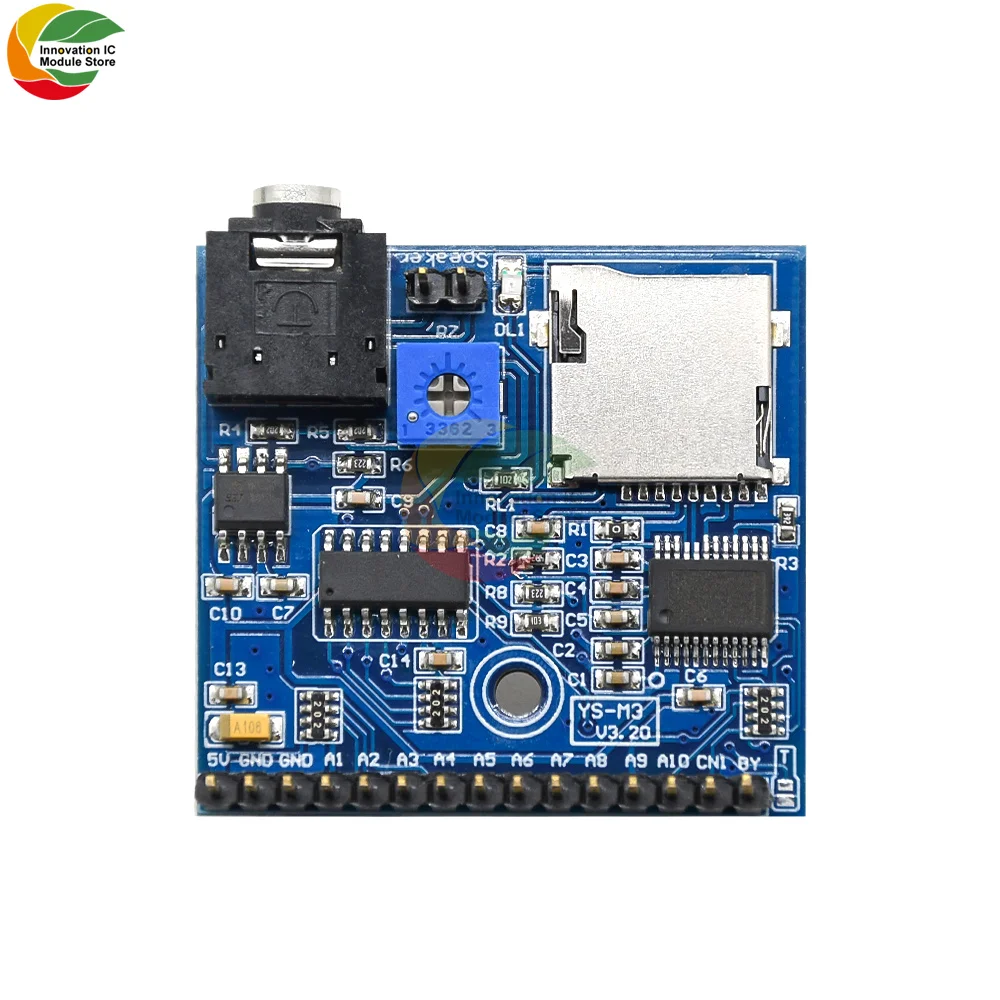

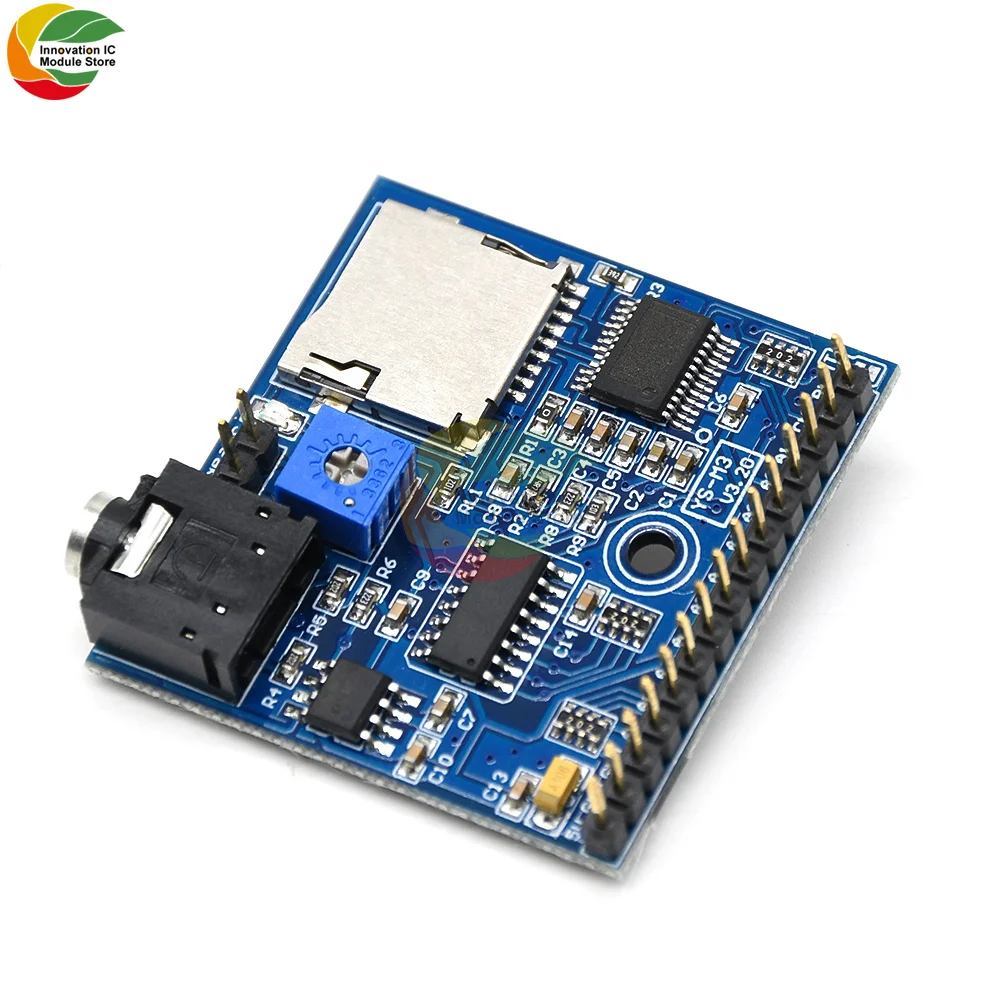

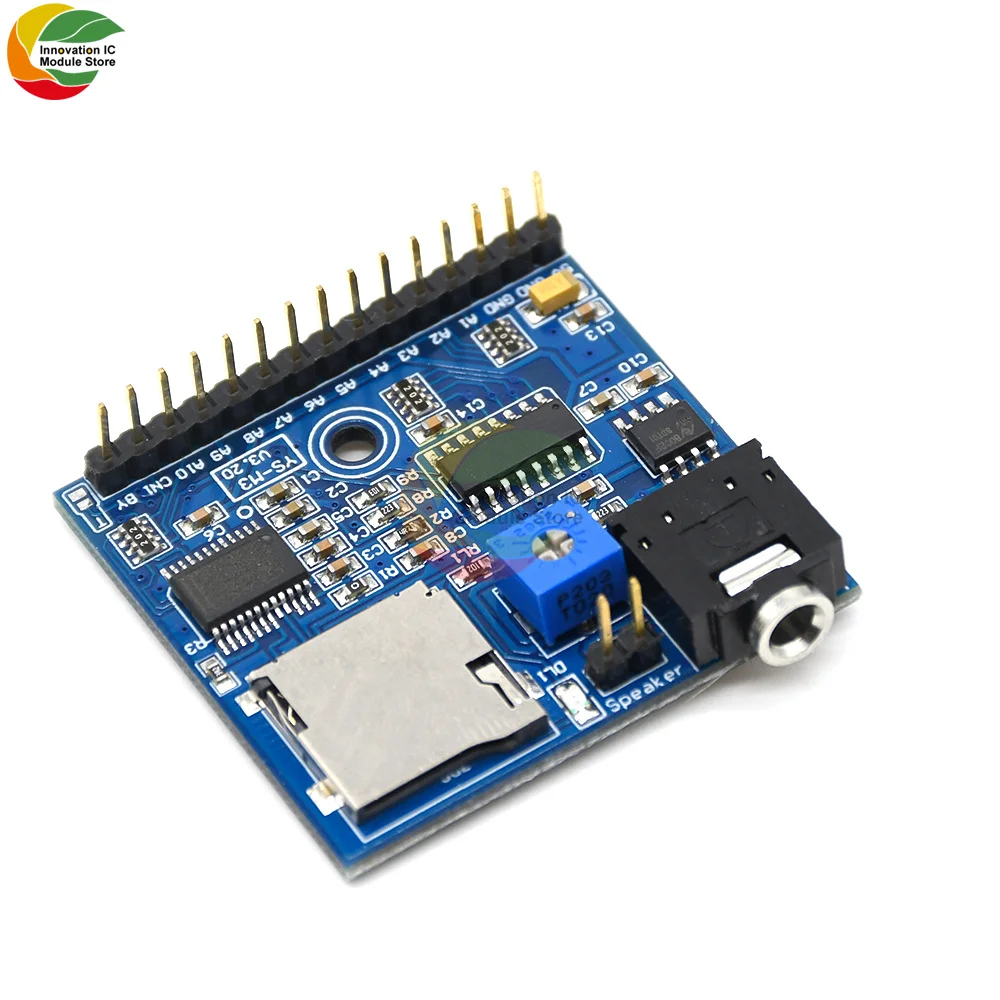

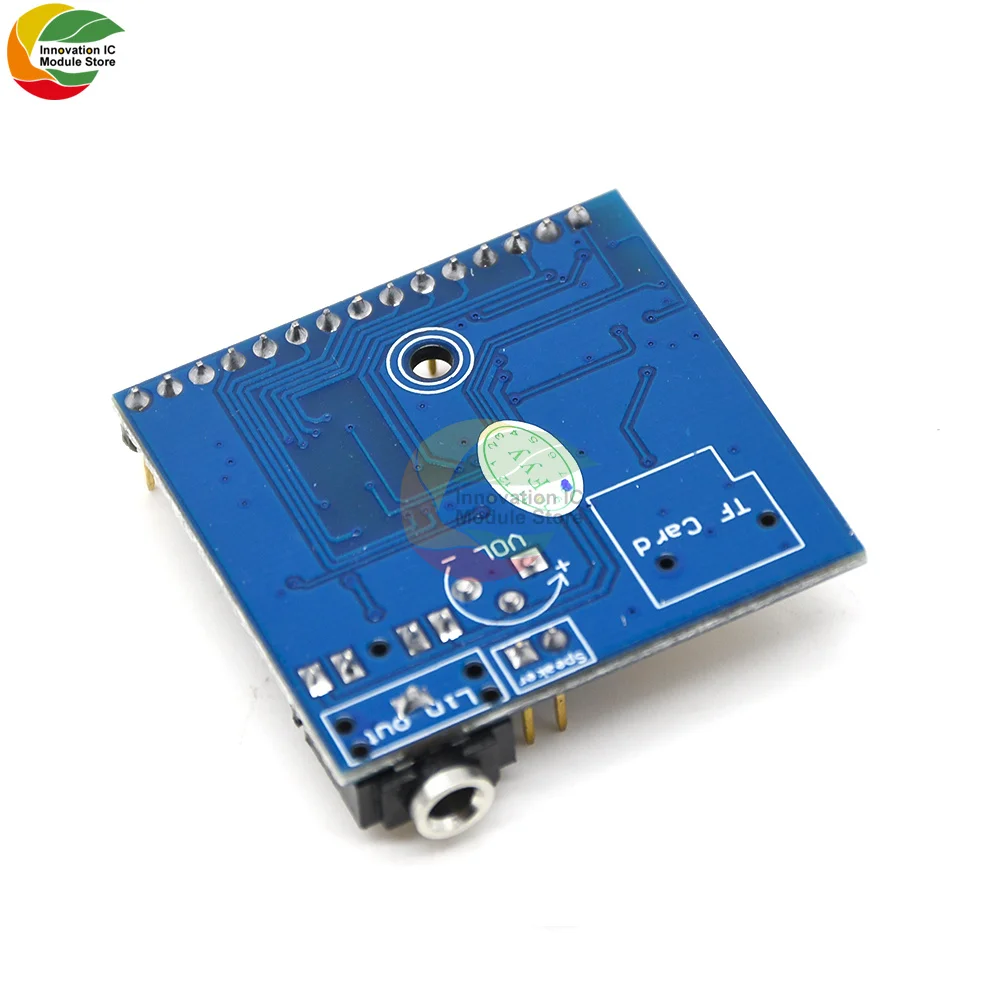

Nome: M3 voz playback módulo

Modelo: YS-M3

Tamanho: 4×4.1×0.9cm

Fonte de alimentação: DC 5V 0.5A (3.5-5.3V)

Standby atual: 28MA

Corrente de trabalho: maior que 80MA (especificamente relacionada a alto-falantes e volume sonoro)

Portas do gatilho: 9

Músicas do gatilho: 9 músicas são acionadas diretamente, 31 músicas são acionadas pela codificação de chip único

Nível do disparador: baixo nível (abaixo 0.8V)

Parâmetros do orador: 0-3 watts 4-8 ohms (volume ajustável)

Memória máxima do apoio: 32G

Reprodução suportados formatos: MP3, WAV

Diferença: Este módulo é basicamente o mesmo que o módulo M3T em nossa loja. Os níveis de gatilho dos dois são diferentes. Este modelo é um gatilho de baixo nível.

Dicas especiais aplicação:

1. É necessário usar este módulo para jogar uma determinada canção quando é posto sobre. Só é necessário aterrar a porta de disparo correspondente (GND) antes de ligar!

Inspeção e teste do processo:

1. Prepare a fonte de alimentação 5V, cartão de memória, alto-falantes e salve o cartão em um arquivo MP3 de acordo com o método de nomeação descrito acima.

2. Insira o cartão de memória, o orador, e a fonte de alimentação 5V de acordo com a ordem (atenção do pagamento aos pólos positivos e negativos, 5V é positivo, e a terra é negativa).

3. Use a linha de conexão para acionar a conexão entre a terra e A1, a luz indicadora estará desligada e a música 1 será tocada ao mesmo tempo.

4. A operação está concluída. (Se a luz indicadora pisca uma vez e nenhuma música é tocada após o disparo, verifique o formato de arquivo do cartão de memória)

1. Quantas músicas podem ser tocadas Como para determinar a ordem

R: O disparo direto da porta pode desencadear 9 músicas e o controle de codificação MCU pode desencadear 31 músicas; a sequência de disparo é determinada de acordo com o número de sequência de nomenclatura MP3 na pasta 01, por exemplo, A primeira música é 001.MP3

2. Pode você conectar o altifalante Você consegue captar o som

Resposta: A potência máxima de diretamente conectado ao alto-falante é 3w 4-8R; ele pode ser conectado a um alto-falante ou um amplificador de potência para amplificar o som para conectar a um alto-falante maior.

3. Como acionar a reprodução da porta

Resposta: A função de gatilho de 9 portas, a porta de gatilho A1–A9 toca a porta GND (terra) para reproduzir a música correspondente.

4. Como fazer uma pausa e as músicas anteriores e seguintes

R: Não existe tal função.

5. Quais são os pinos CN1 e BY usados para

Resposta: CN1 é um gatilho de baixo nível para tocar a segunda música. Após o acionamento, ele não pode ser interrompido por outros gatilhos até que a reprodução termine. BY é a saída do estado de trabalho. Ele produz um alto nível ao jogar, e mantém um nível baixo por padrão quando não está jogando.. O uso específico depende do uso pessoal, use-o se precisar e deixe-o vazio se não precisar ou não souber como usá-lo!

6. Você pode reproduzir sons de terror, gravações pessoais e algumas conversas

Resposta: Não há problema, este é um módulo de MP3 player, desde que o arquivo MP3 ou arquivo WAV seja armazenado, o conteúdo correspondente pode ser reproduzido, independentemente do som específico!

7. Por que a reprodução pára automaticamente após 1-2 segundos de reprodução

Resposta: Este tipo da falha é causado pela fonte de corrente instantânea insuficiente da fonte de alimentação externa, que faz com que a restauração pare. Portanto, durante o processo de uso, o cliente deve se conectar diretamente à extremidade de saída da fonte de alimentação e não pode se conectar à placa de desenvolvimento do microcontrolador ou a outras fontes de alimentação com diodos anti-reversos., isso fará com que a corrente não acompanhar as mudanças, Por isso, recomenda-se conectar diretamente à porta de saída da fonte da fonte de alimentação 5v.

8. Após o gatilho, a luz indicadora apaga-se e não há som

Resposta: Neste caso, ele desliga após o disparo, indicando que o chip da porta do disparo está funcionando normalmente, mas o arquivo MP3 não pode ser reproduzido. Você pode considerar se o formato de arquivo do cartão de memória está em conformidade com as regras de nomenclatura introduzidas pelo bebê acima e considere o problema do alto-falante e o problema do cartão de memória. (O problema do alto-falante pode ser testado conectando os fones de ouvido e o cartão de memória também pode ser formatado primeiro e depois testado)

9. O chip amplificador de potência de 8 pinos aquece após o jogo

R: Preste atenção se o chifre está em curto-circuito e conectado corretamente. Os 2 fios do alto-falante estão diretamente conectados à porta do alto-falante e não precisam ser aterrados.


Pacote incluído:
1 * voz reprodução MP3 lembrete módulo
