ESP32-Audio-Kit

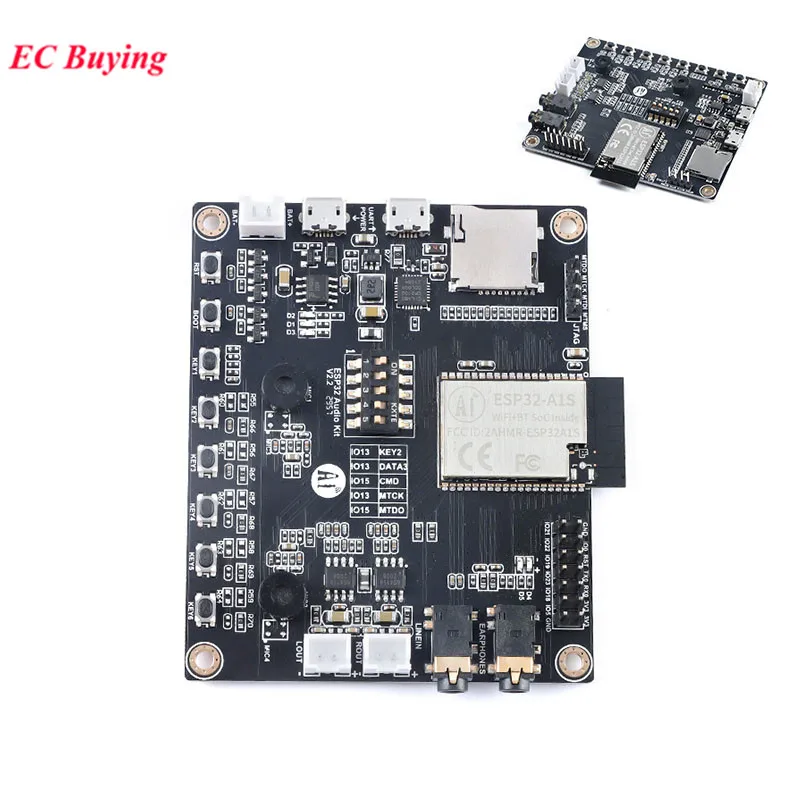

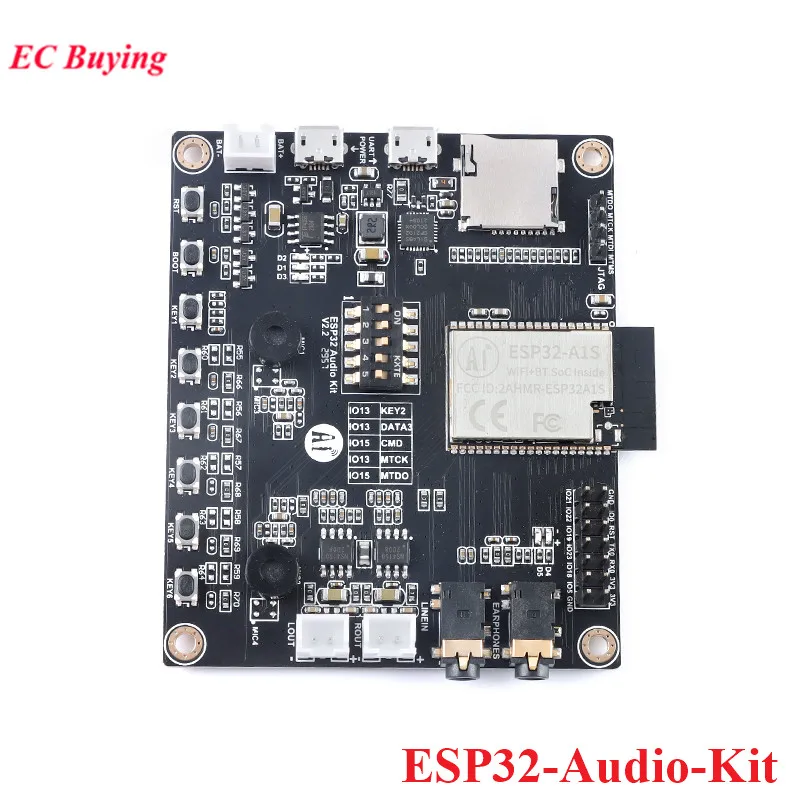

ESP32-Audio-kit é uma pequena placa de desenvolvimento de áudio desenvolvida pela Ai-Thinker baseada no módulo ESP32-A1S. A maioria dos periféricos áudio são distribuídos em ambos os lados da placa de desenvolvimento. Suporta cartão TF, saída de auscultadores, duas entradas de microfone e duas saídas de altifalante É conveniente para os desenvolvedores se desenvolverem rapidamente.

ESP32-Audio-kit suporta players de música ou gravadores que suportam formatos de áudio, como MP3, AAC, FLAC, WAV, OGG, OPUS, AMR, TS, EQ, Downmixer, Sonic, ALC, etc.

ESP32-Audio-kit reproduz música das seguintes fontes: HTTP, HLS (HTTP Live Streaming), SPIFFS, SDCARD, fonte A2DP, receptor A2DP, HFP, etc. Serviços de mídia integrados, como DLNA, VoIP e outras transmissões de rede, também suportam reconhecimento de voz online e offline e integração com serviços online como Alexa e DuerOS.

Existem duas versões do módulo ESP32-A1S, a saber, a versão de núcleo de áudio AC101 embutida e a versão de chip de áudio ES8388 embutida. Devido à falta de estoque do chip, o módulo ESP32-A1S com a versão de núcleo de áudio AC101 embutida foi removido das prateleiras. ESP32-A1S módulo com built-in ES8388 versão de chip de áudio, consulte o seguinte documento para comutação de software e hardware.

Depois que o chip codec de áudio de ESP32-A1S é substituído de AC101 para ES8388, a versão do módulo ESP32-A1S também é

Mas ainda existem algumas diferenças:

1. Componentes Eletrônicos e Peças

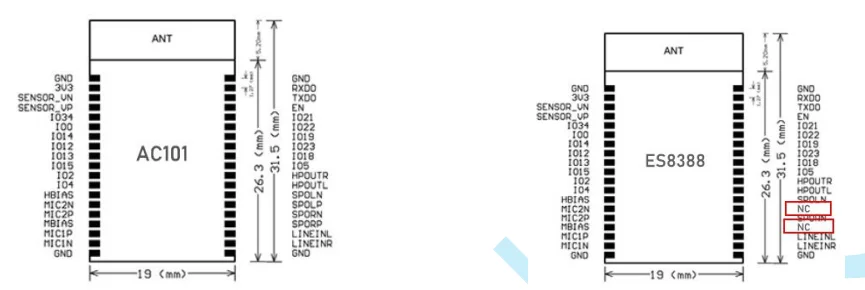

A parte da caixa vermelha (versão ES8388) era originalmente SPORP e SPOPL de (versão AC101).

Vai afetar o uso, porque HPOUTR e HPOUTL são os pólos P dos canais esquerdo e direito, e sua relação correspondente: HPOUTR

Corresponde a SPORP; HPOUTL corresponde a SPOLP.

Portanto, a saída de áudio do módulo V2.3 é:

A saída do canal direito é: HPOUTR (positivo) e SPORN (negativo);

A saída do canal esquerdo é: HPOUTL (positivo) e SPOLN (negativo).

Suplemento:

1. Linein e MIC2 de 8388 são compartilhados, eles não podem ser usados ao mesmo tempo.

2. Ambos MIC1 e MIC2 podem ser usados como linein, apenas ajustar a configuração por software

2. Circuitos Integrados
