EM AVRISP mkII AVR ISP MK2 ISP2 dow

1. Suporta todos os dispositivos AVR com interface ISP ou PDI e alguns 51 dispositivos

2. Programas ambos Flash e EEPROM

3. Suporta fusíveis e programação Lock Bit

4. Baseado no firmware mkII AT AVRISP

5. Atualizável para suportar dispositivos futuros

6. A programação ISP ajustável acelera até a frequência 8M

7. USB 2.0 complacente (velocidade máxima, 12Mbps)

8. 3 cabos opcionais à placa do alvo

9. Powered do barramento de USB, não exige a fonte de alimentação externa

EM AVRISP mkII compatível

1. Compatível com AT AVR ISP, fácil de usar, estável e confiável

Baseado no firmware AT AVRISP mkII

1. Identificado como AVRISP mkII em AVRStudio, programação a alta velocidade

Firmware atualizável

1. O firmware é atualizável para apoiar dispositivos futuros

2. Atualização automática

Software suportado

1. AVR Studio 6 ou WINAVR(GCC) é usado como software front-end

2. Apoia os arquivos do programa gerados por IAR, ICCAVR, CVAVR

Dispositivo Suportado

1. USB AVRISP XPII suporta todos os dispositivos AVR com interface ISP e PDI. O suporte para novos dispositivos será adicionado com novas versões do AVR Studio.
2. Apoios AT86RF401/AT89S51/AT89S52

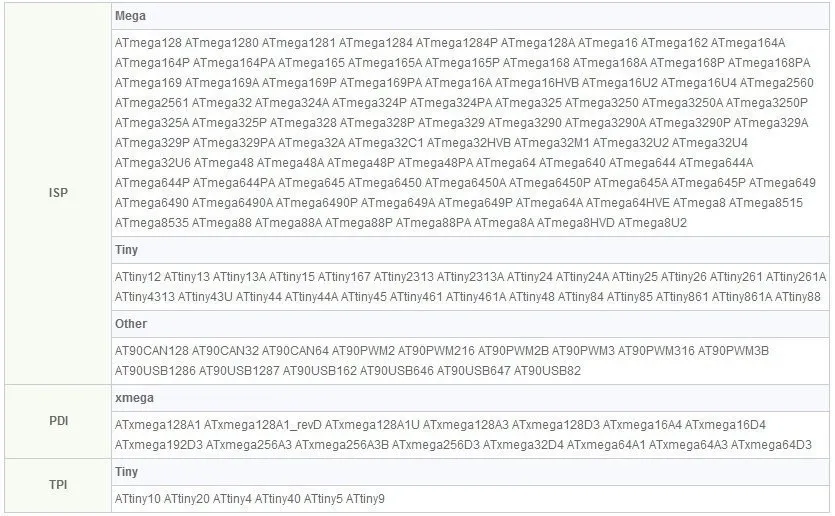

Consulte o AVR Studio 6, os seguintes dispositivos são suportados:

1. Circuitos Integrados

* Suporta todas as diferentes tensões e versões de grau de velocidade dos dispositivos listados na tabela acima.

Desempenho

1. Programas de alta velocidade FLASH , EEPROM, fusíveis e Lock Bit

2. Leva apenas 2.5S para programar um arquivo de programa 12K com verificação (a velocidade de programação foi definida para 1M enquanto a velocidade máxima pode ser de até 8M)

Conecta ao PC

1. Usa uma interface USB para comunicação com o software front-end (Provavelmente AVR Studio)
2. Usando PDIUSBD12, USB 1.1 (velocidade máxima de USB 2.0) 12Mbits/second
3. Cada USB AVRISP XPII tem uma identificação original, um PC poderia conecta a diversos dispositivos ao mesmo tempo
Conecta à placa alvo

O USB AVRISP XPII conecta-se à placa alvo através de 3 cabos opcionais. Dependendo do conector existente na placa de destino, o cabo deve ser alterado de acordo.
1. Sandard conector ISP de 6 pinos, usando cabo ISP de 6 pinos
2. Conector padrão do ISP do pino 10, usando o pino 6 ao cabo do ISP do pino 10

3. Conector ISP personalizado, usando cabo conector personalizado multicolor de 6 fios
As figuras 1 e 2 mostram os pinouts para os conectores ISP de 10 pinos e 6 pinos.

2. Avat Avrisp Mkii Xp2 Avr Isp Mk2

Alimentado por barramento USB

1. Desenha o poder do barramento USB, nenhuma necessidade para a fonte de alimentação adicional
2. A placa alvo deve ser alimentada por outra fonte de alimentação

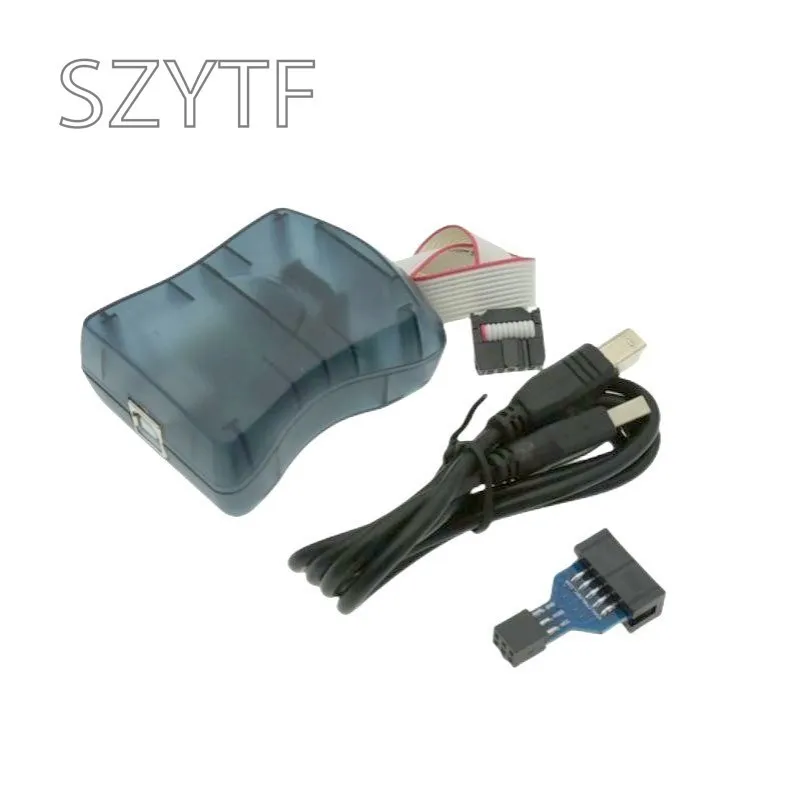

O pacote contém:

1. AVRISP MKII USB

2. Cabo USB

3. 6 pinos para cabo ISP de 10 pinos

4. CD do guia do usuário
