Bateria do Li-íon com Bluetooth Smart Bms 3s 12.6v ou 4s 16.8v 14.6v Lifepo4 12v Rs485 e Uart

Descrições

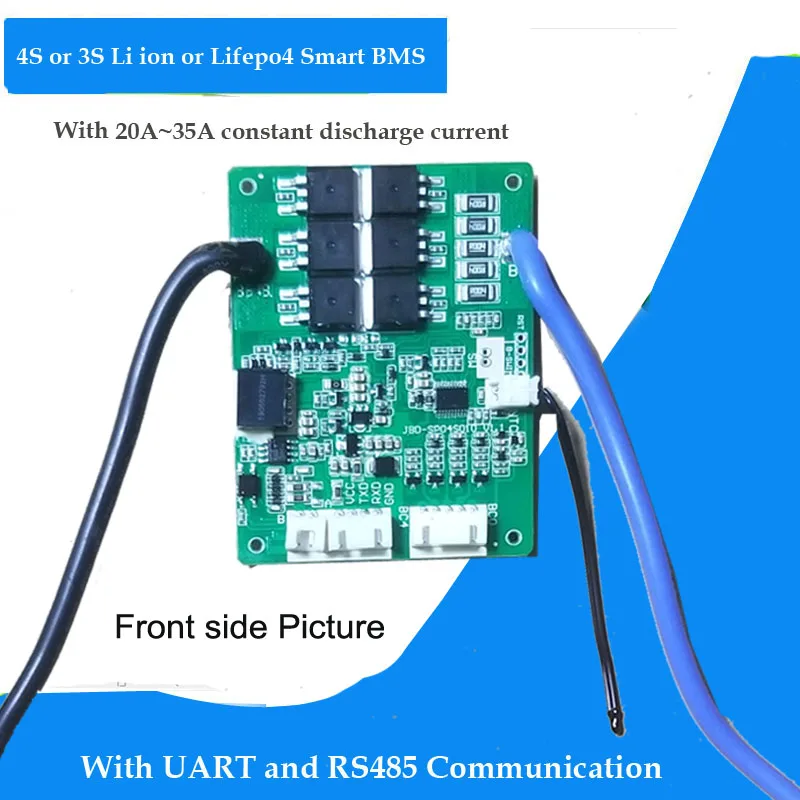

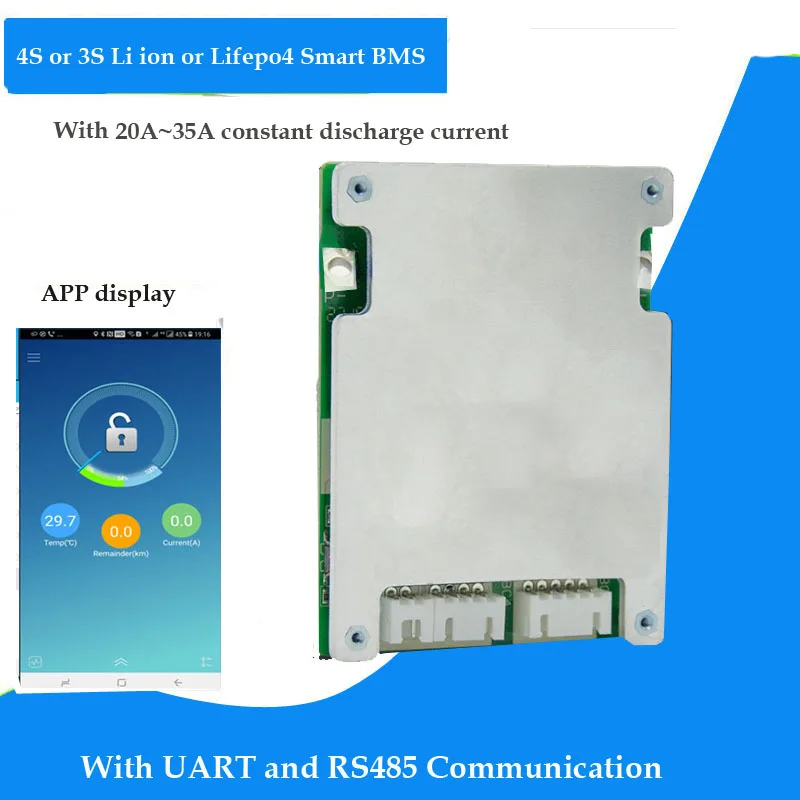

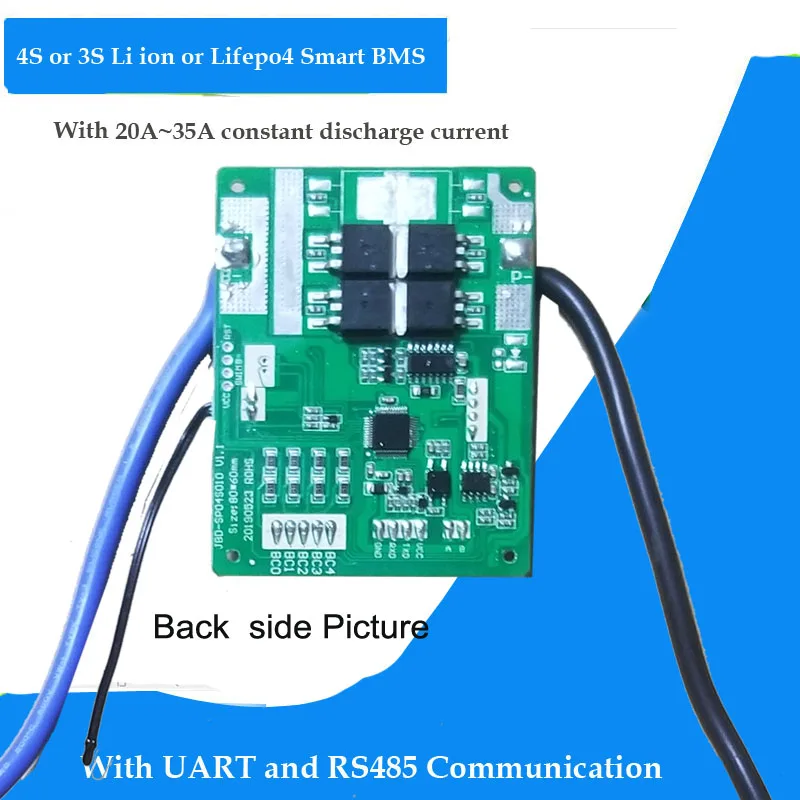

1) Aplicação: Este é o PCB para 3 séries ou íon de lítio ou Lifepo4 bateria com corrente de descarga constante 20A ou 30A e corrente de carga.
O porto da carga e descarga é mesmo. Tamanho: Max60 * 80*10mm
2) Proteção funções:
Este BMS tem aplicado com alta qualidade IC chip especialmente para lítio bateria proteção finalidade. Altamente grau de precisão de detecção sobre carga, descarga excessiva, balanceamento de tensão e detecção em funções de desconexão de fios,
Com três camadas de sobre-descarga e sobre-corrente detecções e tempos do atraso em detectar o processo. (Sobre-corrente 1,
Sobre a corrente 2, proteção curto do cicircuit). Curto-circuito da porta de carregamento, com duas camadas de proteção contra sobretensão durante o carregamento:
3) Com o systme do software da operação do telefone móvel para controlar detectar o estado de funcionamento da bateria e alguns parâmetros ajustando. Também esta placa pode estar disponível para a operação do PC e configuração de parâmetros no computador.

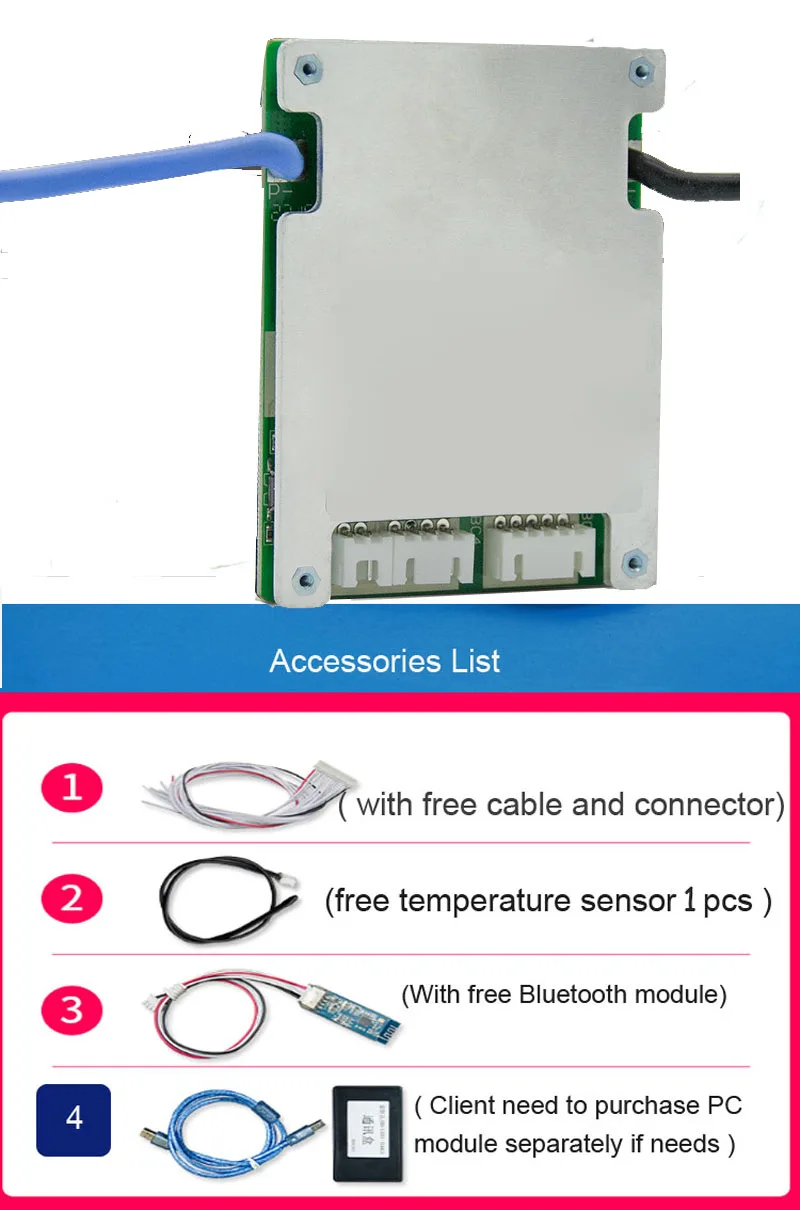

4) Acessórios:
Todos os nossos BMS inteligentes equiparão fios e conectores, com um módulo de comunicação Bluetooth incluído, comprar pode comprar o módulo de comunicação do PC separadamente, se necessário

1. Cheap Circuitos Integrados – Origem : cn Origem

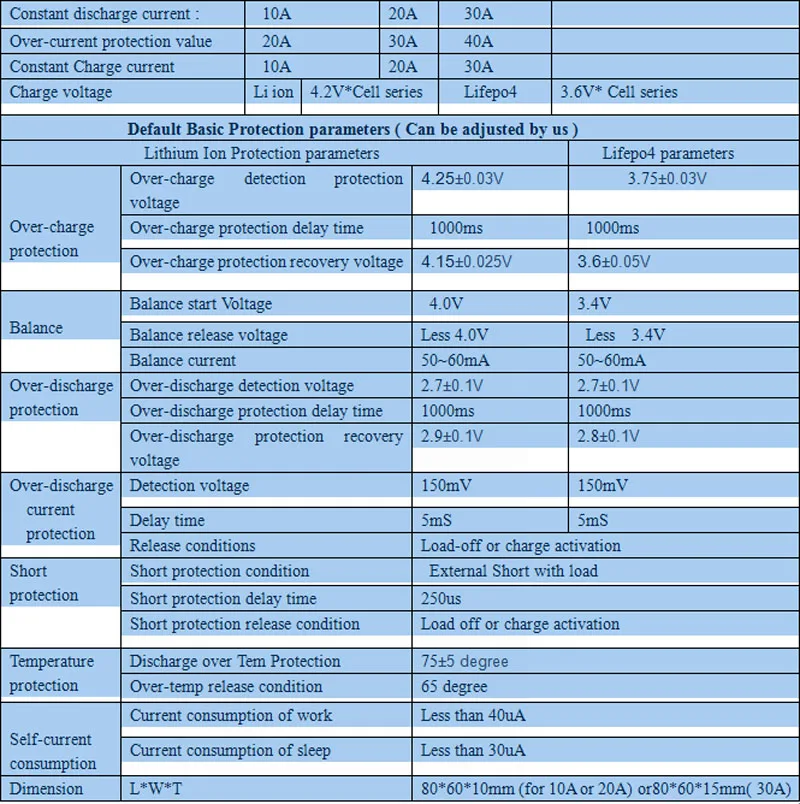

Parâmetros padrão

Os parâmetros deste BMS podem somente ser ajustadas por nós como abaixo do valor padrão dos parâmetros para Lifepo4 ou a aplicação da bateria do íon do lítio. O comprador não pode configurá-lo com o software do nosso PC.

2. Circuitos Integrados – Marca da Motocicleta : Universal

Lista do produto

Nosso BMS incluirá o cabo livre com conector, módulo livre de Bluetooth, cliente pode comprar o módulo de comunicação do PC separada sem problemas se necessidades

3. Bateria do Li-íon com Bluetooth Smart Bms – Origem : cn Origem

4. Cheap Circuitos Integrados – Marca da Motocicleta : Universal

5. Circuitos Integrados – Origem : cn Origem

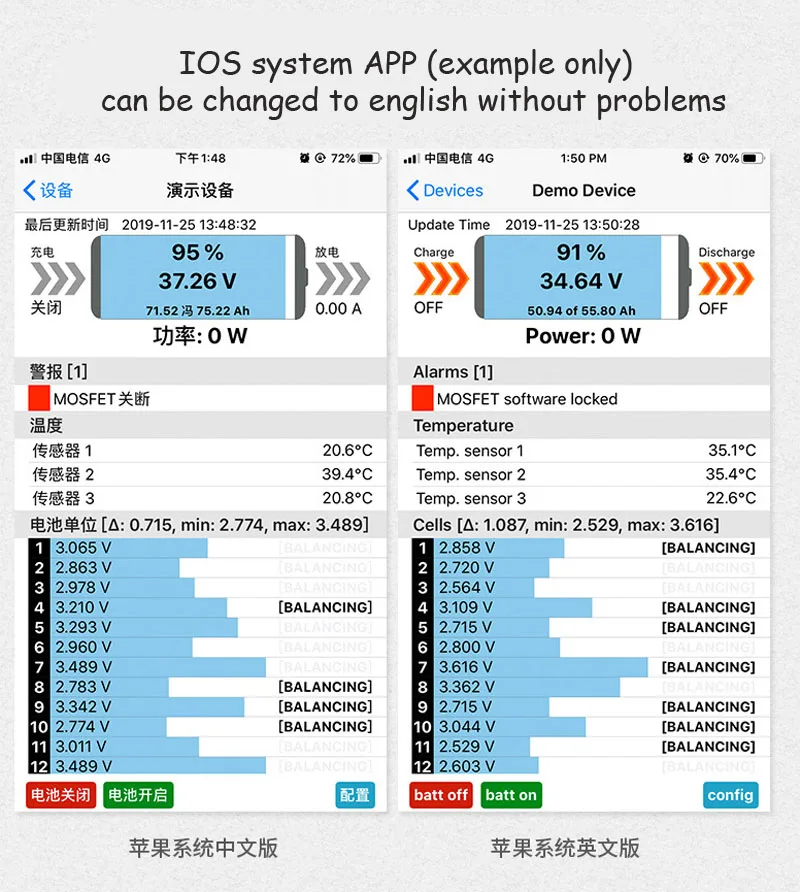

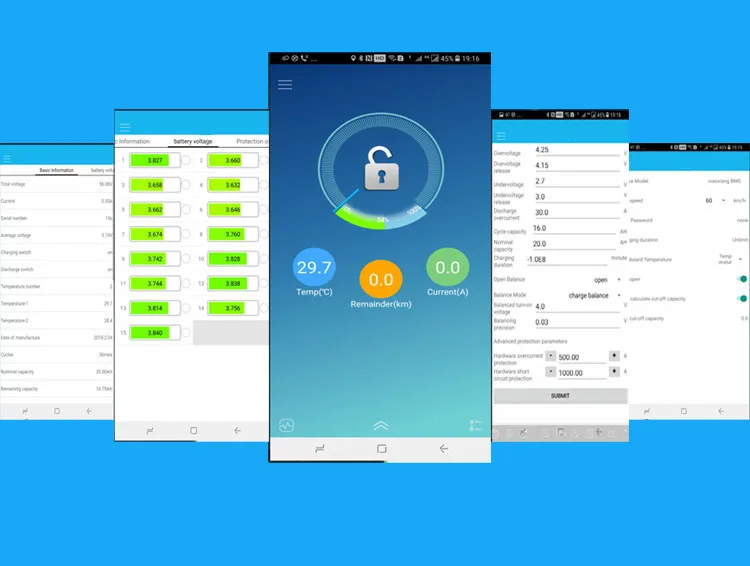

Com monitoramento APP para dois tipos sistema

Com software de monitoramento APP, você pode rever todos os tipos de informações da bateria como abaixo imagem do sistema Adroid ou IOS APP software

6. Bateria do Li-íon com Bluetooth Smart Bms – Marca da Motocicleta : Universal

7. Cheap Circuitos Integrados – Origem : cn Origem

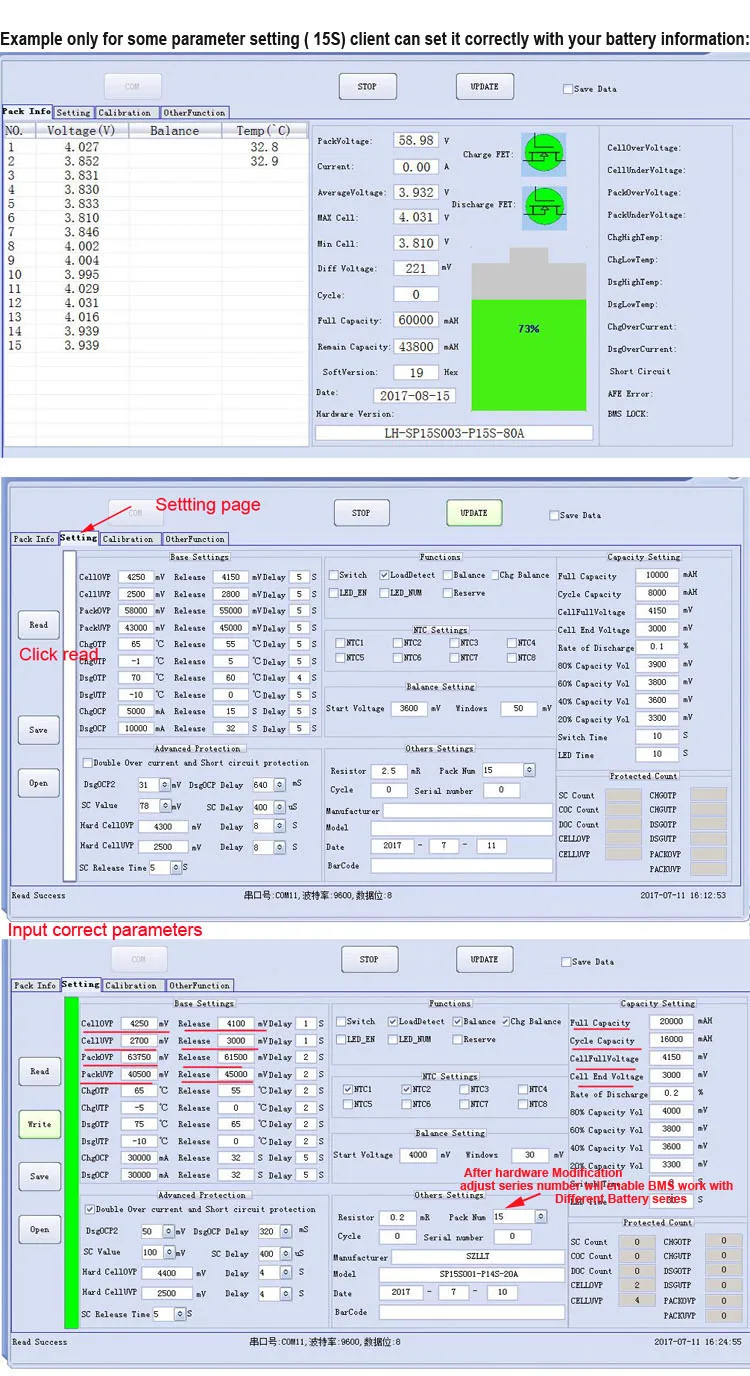

O software do PC pode fazer

Com módulo do communicaton do PC, você pode ajustar alguns parâmetros básicos da proteção o mesmos com software do APP,

E além do escopo de configuração, o módulo PC ampliará a configuração dos parâmetros, como a configuração da série da bateria

Calibração da voltagem da célula. Alguma informação da bateria entrada de acordo com as imagens abaixo, cliente pode escolher

O módulo PC Communication flexivelmente de acordo com sua finalidade prática da aplicação

8. Circuitos Integrados – Marca da Motocicleta : Universal

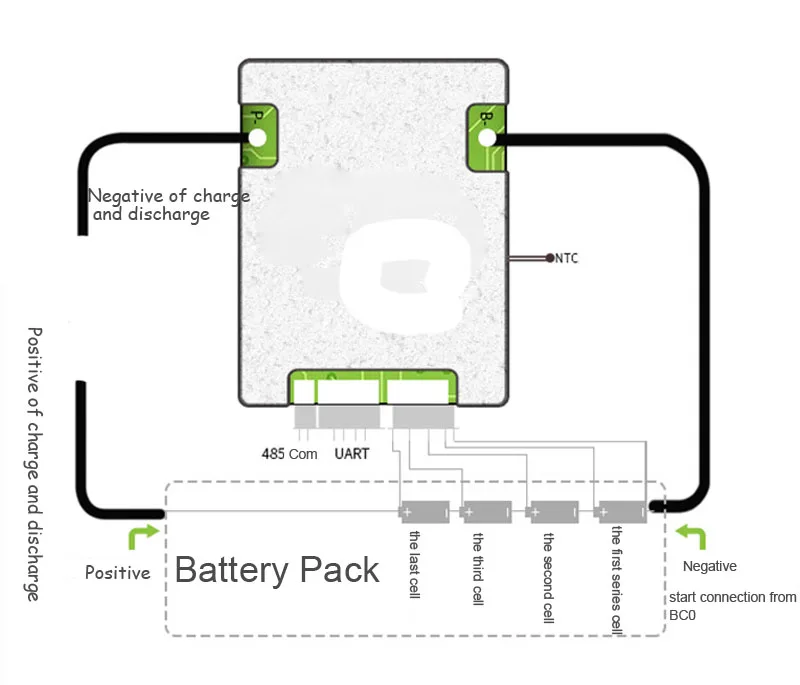

Conexão instruções:

A. Em primeiro lugar, conecte os fios em negrito da porta B do BMS à porta negativa da bateria. (B-fio deve ser tão curto quanto possível), a seguir conecte estes fios da detecção da tensão (retire por favor estes fios do BMS antes de conectar estes fios à bateria para evitar todos os erros da conexão)
B. Em segundo lugar, comece por favor a conectar estes fios do equilíbrio ao sistema da bateria de BC0, fio fino preto deve ser conectado ao negativo da bateria, e o segundo fio fio-branco BC1 deve ser conectado à porta positiva da primeira célula em série. BC2 deve se conectar à porta positiva da célula da segunda série, e BC3 fio para a terceira célula positiva…. conexão desta forma, a fim de um por um até a última porta positiva da célula
C. Terceiro. Após a conexão destes fios do equilíbrio terminada, meça por favor a tensão do conector de cada fios vizinhos, a tensão entre cada fio vizinho para a bateria do íon de Li deve ser menos de 4V e para a bateria de Lifepo4 deve ser menos de 3.5V, após a confirmação destes fios a ordem da conexão, você pode conectar o conector do cabo no BMS. -Ordem de conexão errada danificará nosso BMS certamente. Por favor, cuidado com este passo.
D. Finalmente, conecte o fio C como negativo de carga e descarga, fio B + como positivo de carga e descarga, esses fios devem
Use o fio corajoso para fazer a conexão para a grande finalidade atual da distribuição. Então por favor, comparando a tensão do BMS e tensão diretamente da bateria para ver se eles são os mesmos ou não. Se tiverem o mesmo valor. Sua conexão está correta, caso contrário, coisas terríveis acontecerão!!!

9. Bateria do Li-íon com Bluetooth Smart Bms – Origem : cn Origem

FAQ

Q: Onde posso obter o software APP e PC, diagrama de conexão, instruções do usuário
Resposta: O comprador pode carregá-los de acordo com o nosso link designado para todos eles sem problemas

Q: Qualidade política
Nosso BMS passou o teste completo antes da expedição, nós oferecemos 12 meses o tempo da garantia da qualidade para nosso produto se há algum defeito resultou do projeto e defeitos de fabricação. Nós ofereceremos a substituição livre devido a essa razão. Hower, se o defeito resultou de qualquer aplicação salvery, ou conexão errada sem seguir nossas estruturas corretamente, não vamos pagar a responsabilidade por esse motivo. Mas nós podemos ainda oferecer o serivce livre do reparo para nosso comprador, comprador devemos ter recursos para o custo da expedição da viagem dobro. Igualmente para alguns componentes chaves custam se a placa danificou muito seriamente

Q: Eu sou uma pessoa fresca que bigin o conjunto da bateria sem experiência do bloco. Como posso montá-lo com suas instruções.
Se o usuário não tem habilidades de fazer conexão com a bateria, não comprá-lo, a menos que você encontrar qualquer pessoa que pode undersnd nosso diagrama de conexão. A conexão errada pode danificar nosso BMS, nós não podemos usar nosso produto para sua finalidade da experiência, conjunto da bateria precisa suficientemente habilidade, se não será problema grande para nós dois.

Q: Como posso obter algum suporte técnico básico
O cliente pode entrar em contato conosco para algum suporte técnico via syshub.com.br ou outras formas, vamos responder todas as perguntas dentro de 24 horas sem problemas no máximo.

Q: Tarrif e expedição questões
Nós enviaremos o BMS de acordo com as maneiras selecionadas da expedição por nosso comprador, e o comprador deve tomar a responsabilidade total para o trabalho do desalfandegamento com nosso apoio se necessidades, nós não vamos pagar qualquer outro direito aduaneiro e taxa extra ocorreu no lado do comprador.

Q: Sobre o feedback:
5 estrelas feeback são bem-vindos, mas se houver algum problema com o nosso produto, por favor cotact-nos com antecedência antes de hospedagem disputa, gostaríamos de resolver quaisquer problemas de uma forma amigável. Ajude-nos por favor e nós ajudá-lo-emos mutuamente sem nenhuns problemas, agradecimentos adiantado para todos os clientes de bordo
