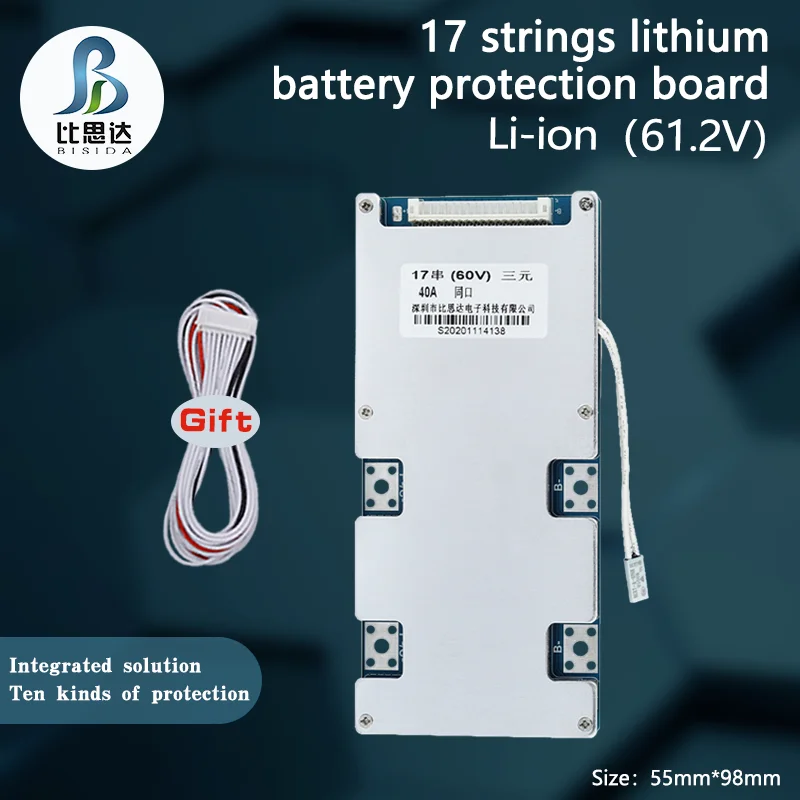

Bisida 64v 55v 17s Bms 20a 25a 30a 35a Bms Íon de Lítio Lifepo4 Placa de Proteção da Bateria Pcb Pcba para Bicicleta Scooter Bateria

Porta comum do porto

Porta comum: b-é o elétrodo negativo total da bateria, e c-é o elétrodo negativo para carregamento e saída. (p-c-porta comum)
P-nenhuma fiação necessária.
Tabela de tamanho — porta comum
10a-32mm * 60mm * 8mm
15a-34mm * 60mm * 8mm
20a-34mm * 60mm * 8mm
25a-48mm * 75mm * 10mm
30a-48mm * 75mm * 10mm ou 50mm * 90mm * 10mm
35a-50mm * 90mm * 10mm
40a-64mm * 125mm * 10mm

Recurso característica:

1: as principais funções são: proteção contra sobrecarga, proteção contra sobrecarga, proteção contra sobrecorrente, proteção contra curto-circuito, proteção contra queda, proteção de temperatura, etc.

2: pode fornecer 3s a 24s soluções da série, fornecer 5a a 200a que trabalha a personalização atual. Diferentes tensões e correntes. Há diferentes detalhes do parâmetro. Se você precisa confirmar. Por favor, comunique-se com o vendedor para confirmar que os dados são precisos.

3: o uso do circuito integrado de proteção de nível superior (nível a) ic, de soluções industriais de nível automotivo. Bms é feito de mos de alta qualidade e ic importado.

4: placa de circuito de pcb de dupla face, alta anti-corrosão, alta impermeável, alta impedância esd revestimento conformal. Placa de silicone + placa de alumínio dupla camada de dissipação de calor. Três anti-cola + folha de isolamento, dupla camada de isolamento eletrostático

5: amostras do cliente do apoio, oem/odm, personalização, se você tem necessidades especiais, você pode entrar em contato com o serviço ao cliente. Nós forneceremos uma solução completa.

Dados do íon do lítio

Proteção de carregamento:
Tensão da proteção da sobrecarga (única célula): 4.2v (min) 4.25v (typ) 4.3 (máximo)
Tensão de liberação de sobrecarga (única célula): 4.1v (min) 4.15v (typ) 4.2 (máximo)
Tempo de atraso da proteção da sobrecarga da carga: 500ms (min) 1000ms (typ) 1500ms (máximo)
Proteção da descarga:
Tensão da proteção da sobre-descarga (única célula): 2.6v (min) 2.7v (typ) 2.8 (máximo)
Tensão de liberação de sobrecarga (única célula): 2.9v (min) 3v (typ) 3.1v (máximo)
Tempo de atraso de sobrecarga: 3000ms (min) 4700ms (typ) 6400ms (máximo)
Proteção contra curto-circuito:
Proteção contra curto-circuito tempo de atraso: 200ms (min) 350ms (typ) 550ms (max)
Condição da liberação da proteção do curto-circuito: desconecte a carga
Potência de consumo próprio: 30ua (máximo)
Resistência interna da condução da placa da proteção: 25mΩ (máximo)
Faixa de temperatura de funcionamento: -20 °c (min) 70 °c (máximo)
Proteção de fio deixado cair: quando uma corda da bateria é soldada com fios faltantes ou deixados cair. O circuito será desconectado para proteção.
Observações: a resistência interna da placa de proteção e auto-consumo são valores dinâmicos. Durante o teste, a tensão da pilha deve ser ≥ 3.7v

Dados lifepo4

Proteção de carregamento:
Tensão da proteção da sobrecarga (única célula): 3.7v (min) 3.75v (typ) 3.8v (máximo)
Tensão de liberação de sobrecarga (única célula): 3.5v (min) 3.55v (typ) 3.6 (máximo)
Tempo de atraso da proteção da sobrecarga da carga: 500ms (min) 1000ms (typ) 1500ms (máximo)
Proteção da descarga:
Tensão da proteção da sobre-descarga (única célula):
2.1v (min) 2.2v (typ) 2.3 (máximo)
Tensão de liberação de sobrecarga (única célula): 2.6v (min) 2.7v (typ) 2.8v (máximo)
Proteção contra curto-circuito:
Proteção contra curto-circuito tempo de atraso: 200ms (min) 350ms (typ) 550ms (max)
Condição da liberação da proteção do curto-circuito: desconecte a carga
Potência de consumo próprio: 30ua (máximo)
Resistência interna da condução da placa da proteção: 25mΩ (máximo)
Faixa de temperatura de funcionamento: -20 °c (min) 70 °c (máximo)
Proteção de fio deixado cair: quando uma corda da bateria é soldada com fios faltantes ou deixados cair. O circuito será desconectado para proteção.
Observações: a resistência interna da placa de proteção e auto-consumo são valores dinâmicos. Durante o teste, a tensão da pilha deve ser ≥ 3.2v
