Bms Waterproof a Placa de Proteção com Equilíbrio Polímero da Bateria do Lítio 13s 48v 15a 20a 30a 40a 50a 60a
Original price was: R$ 103,84.R$ 93,42Current price is: R$ 93,42.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | 13S 48V 15A 20A 30A 40A 50A 60A BMS |
| Tensão de Alimentação | 48V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Reyebu |
| Origem | CN (origem) |
Descrição:
Parâmetros básicos:

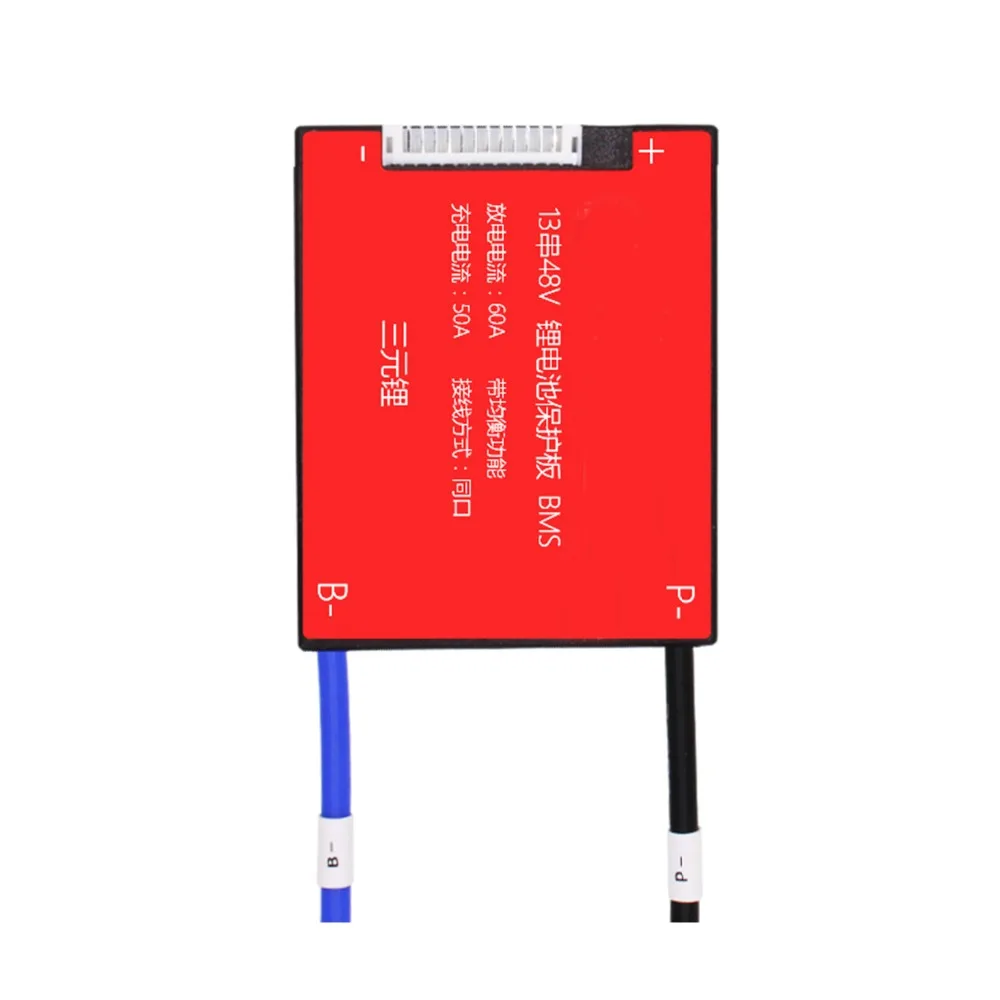

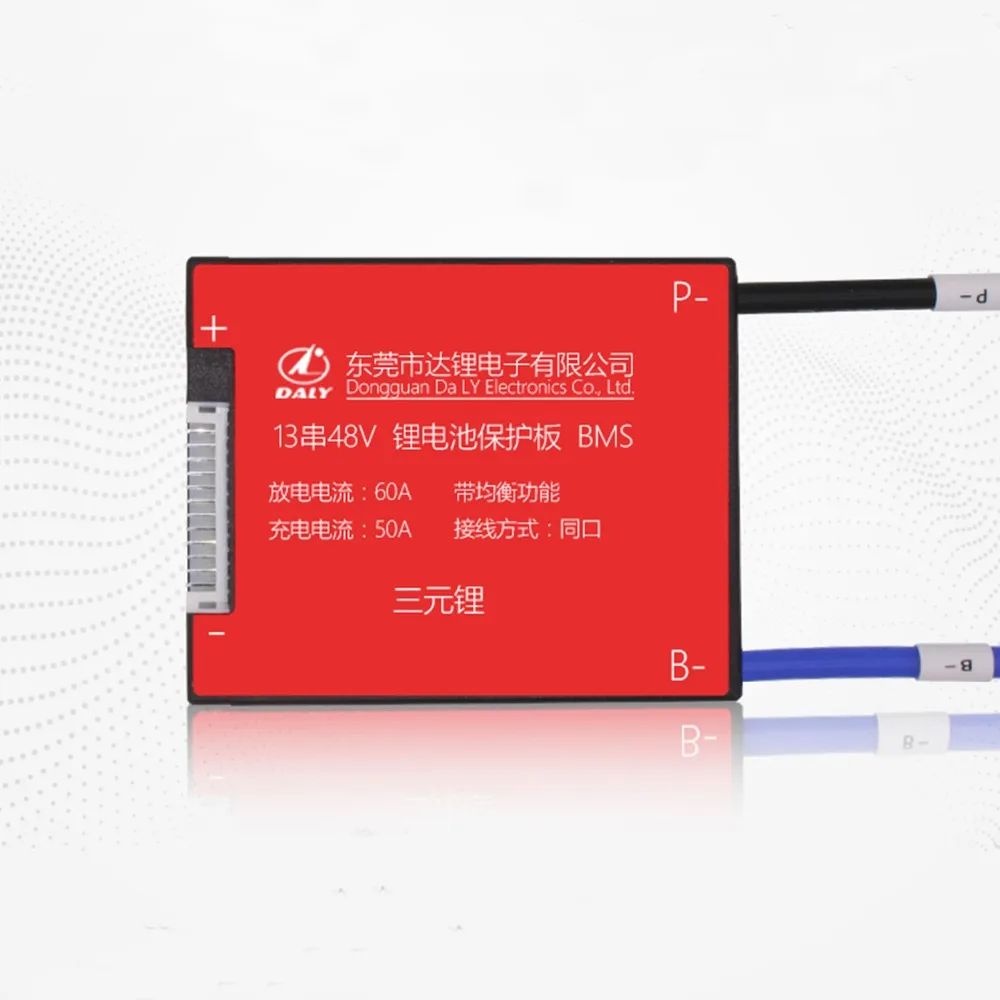

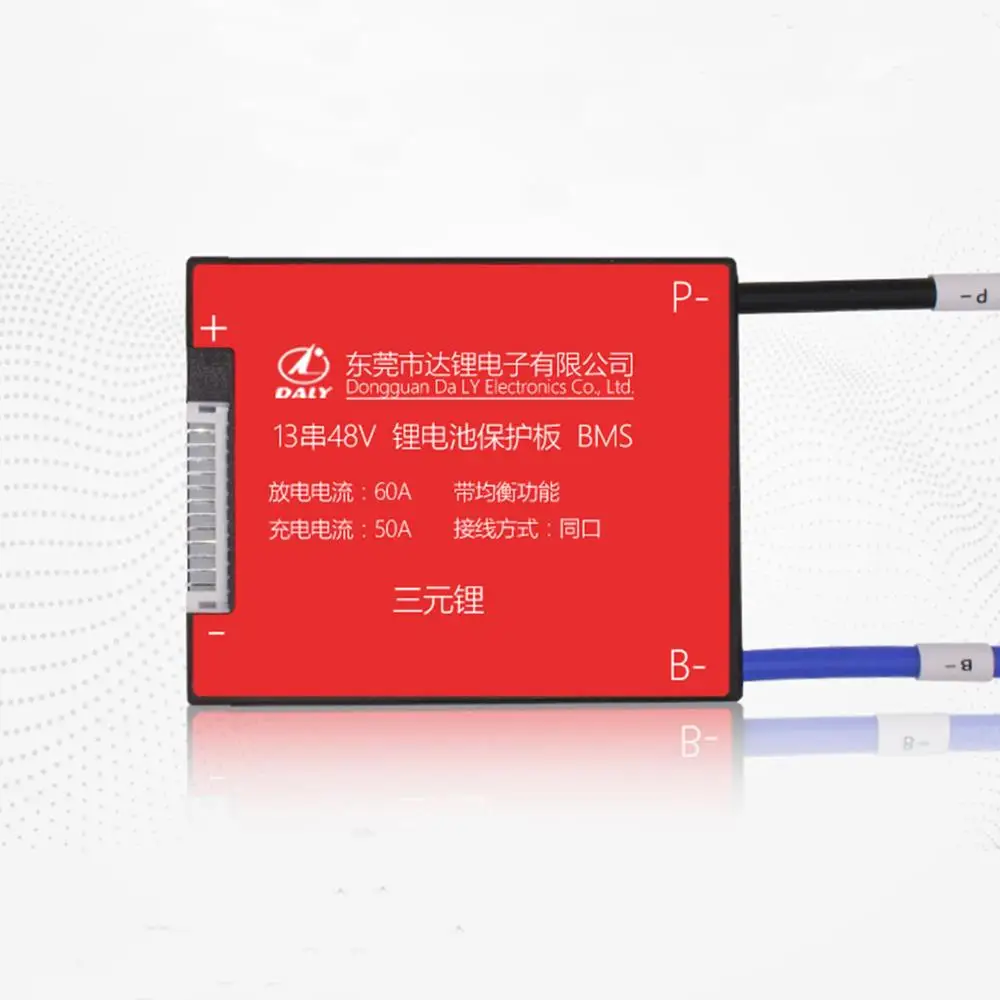

Nome: Placa De Proteção De Bateria De Lítio
Tensão padrão: 3.7V
Equalização função: Sim
Proteção contra curto-circuito: Sim
Carregando tensão: 55.25
Tensão descarga: 35.1V
Corrente de descarga: 15A 20A 30A 40A 50A 60A
Corrente de carregamento: 10A 10A 10A 20A 30A 50A (portal carregando 8A)

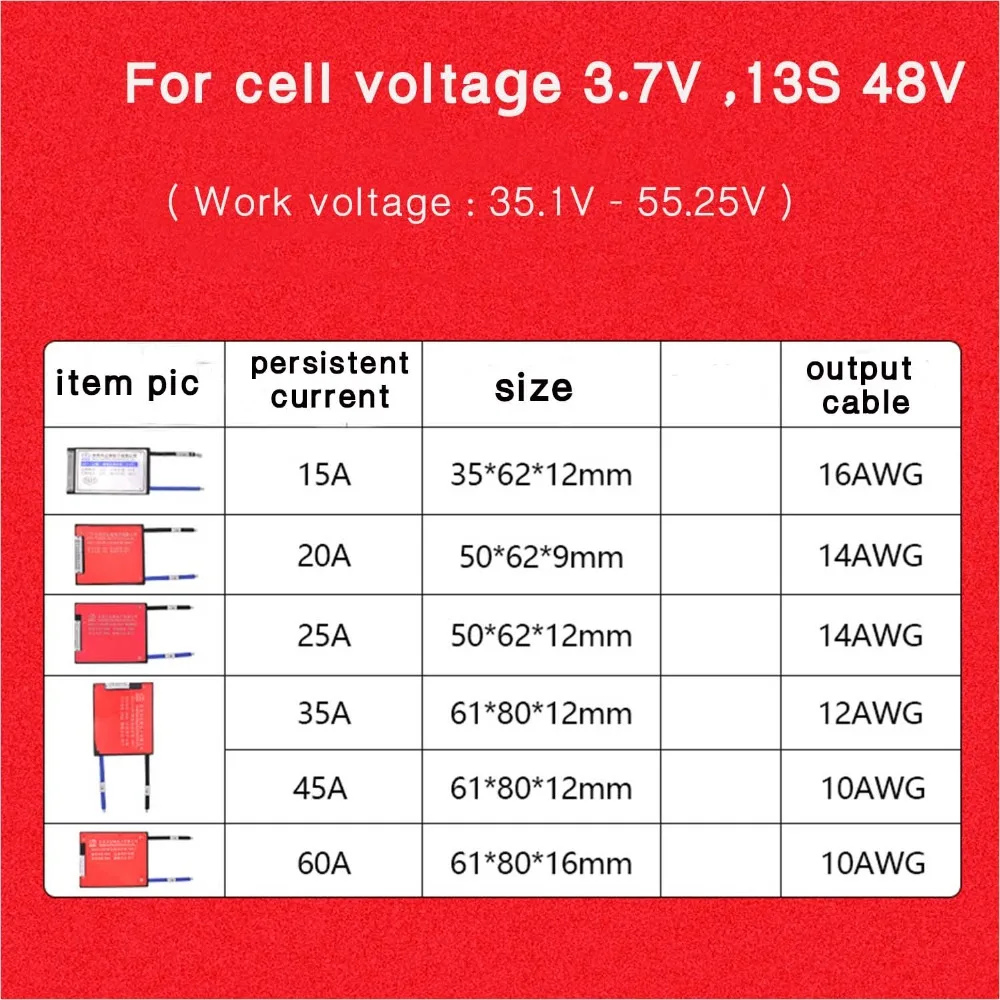

15A-20A pequena corrente: comprimento 62 * largura 50 * espessura 9mm
25A pequena corrente: comprimento 62 * largura 50 * espessura 12mm
35A-45A pequena corrente: comprimento 80 * largura 61 * espessura 12mm
60A pequena corrente: comprimento 80 * largura 61 * espessura 16mm

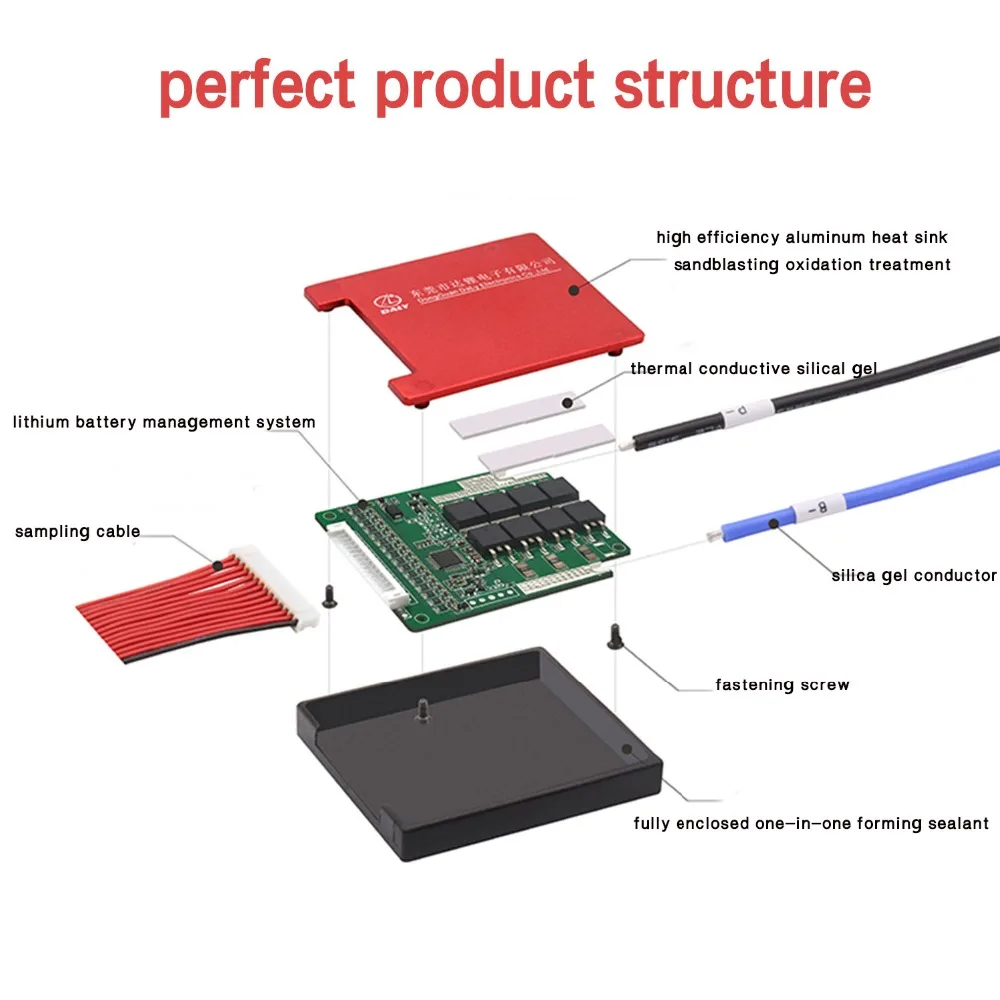

Proteção de segurança cinco vezes, nova solução BMS integrada:
Proteção contra queda: evite que o cabo seja descartado, a bateria não possui função de proteção
Proteção de carregamento: Seiko C efetivamente controla MOS para evitar sobrecarga e causar explosão bateria
Proteção contra descargas: evite que a bateria morra, afetando a vida útil da bateria de lítio
Proteção contra sobrecorrente: evite corrente excessiva da bateria, causando danos à bateria
Proteção contra curto-circuito: proteção automática durante curto-circuito anormal para evitar danos à placa de proteção e bateria
1. Equilíbrio Polímero da Bateria do Lítio 13s – Colarinho : O-neck
|
Parâmetros para li-ion 13S 48V BMS |
||||||||
|
Descrição |
Especificação |
Unir |
Observações |
|||||
|
25A |
35A |
45A |
60A |
|||||
|
Descarga |
Continuar descarga atual |
25 |
35 |
45 |
60 |
A |
||
|
Descarga Pico atual |
60 |
100 |
180 |
180 |
A |
|||
|
Proteção contra sobrecorrente |
60 |
100 |
180 |
180 |
A |
|||
|
Cobrar |
Tensão carga |
54.6 |
V |
|||||
|
Carregar corrente |
10 |
20 |
30 |
50 |
A |
Carregue a corrente 8A no porto separado |
||
|
Sobre a proteção contra carga |
Sobre a carga detecta a tensão |
4.25±0.025 |
V |
|||||
|
Sobre a carga proteção atraso |
0.5 |
S |
||||||
|
Sobre a tensão carga liberação |
4.19±0.05 |
V |
||||||
|
Saldo |
Tensão detecção equilíbrio |
4.18 |
V |
|||||
|
Tensão liberação do equilíbrio |
4.18 |
V |
||||||
|
Balanço atual |
35 |
MA |
Equilíbrio current35 ± 5mA |
|||||
|
Proteção contra descargas |
Sobre a descarga detecta a tensão |
2.8±0.05 |
V |
|||||
|
Sobre a descarga detecta o atraso |
0.5 |
S |
||||||
|
Sobre a descarga liberar a tensão |
3.0±0.05 |
V |
||||||
|
Proteção contra sobrecorrente |
Sobre a corrente detecta a tensão |
150 |
MV |
|||||
|
Sobre a corrente detecta o atraso |
9 |
EM |
||||||
|
Sobre a proteção atual liberar condições |
Off carga |
|||||||
|
Proteção contra curto-circuito |
Proteção contra curto-circuito |
Curto-circuito com carga externa |
||||||
|
Detecção do curto-circuito atraso |
250 |
US |
||||||
|
Proteção contra curto-circuito liberar condições |
Off carga |
|||||||
|
Proteção do Temp |
Proteção do Temp |
NA |
? |
Como requisito |
||||
|
Resistência interna |
Resistência interna condutora do circuito principal |
=10 |
MO |
|||||
|
Auto eletricidade consumir |
Trabalho atual |
=40 |
A |
|||||
|
Corrente do sono (bateria no overdischarge) |
=20 |
A |
||||||
|
Temperatura de trabalho |
Escala do Temp |
-30a80 |
? |
|||||
2. High Quality Componentes Eletrônicos e Peças – Estilo da Manga : Regular
3. Componentes Eletrônicos e Peças – Número do Modelo : H-55

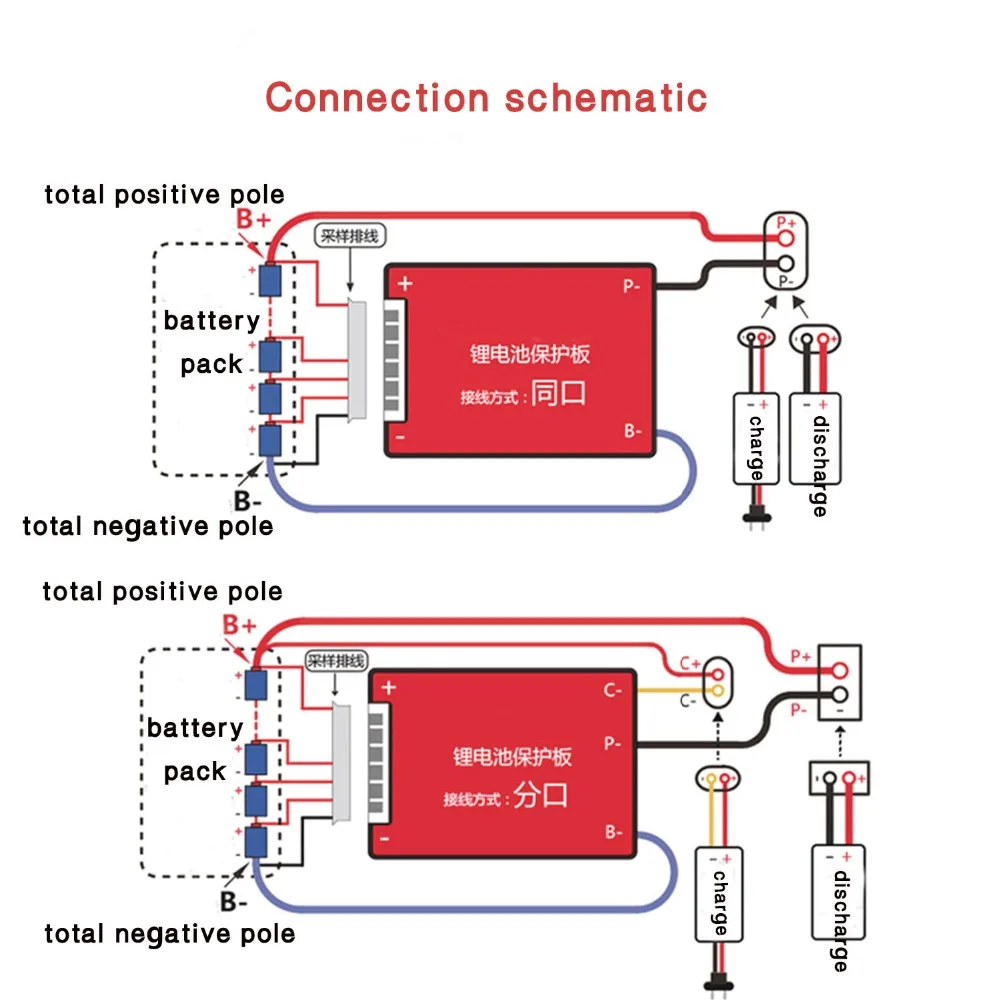

A placa da proteção é conectada à seqüência da fiação da bateria:
? Atenção especial: o cabo de diferentes fabricantes não é universal, por favor, certifique-se de usar o cabo correspondente
1. Antes de conectar o cabo, verifique se o cabo não está inserido na placa de proteção primeiro;
2. O cabo é conectado a partir da linha preta fina. A segunda linha (linha vermelha fina) é conectada ao pólo positivo da primeira corda de baterias. O pólo positivo de cada corda é conectado por sua vez, até a última corda de B +
3. Depois que o cabo estiver conectado, não insira o plugue diretamente. Meça a tensão entre cada dois terminais metálicos adjacentes na parte de trás do plugue. Se a tensão da bateria ternária do polímero deve estar entre 3,0 e 4,2 V, a bateria do ferro-lítio deve estar em 2,0 ~. Entre 3.6V, a bateria do titanato do lítio deve estar entre 1.5 ~ 2.75V;
4. Após a sequência de fiação e a confirmação da tensão estarem corretas, insira o soquete da placa de proteção novamente.
5. Conecte a placa de proteção B-linha (linha grossa azul) ao polo negativo da bateria; P-linha (linha grossa preta) ao polo negativo da descarga; C-linha (linha grossa amarela) ao polo negativo de carregamento (o mesmo porto não tem a C-linha, carregando o polo negativo à P-linha)
4. 48v 15a 20a 30a 40a 50a 60a – Idade : 25-34
5. Bms Waterproof a Placa de Proteção com – Name : Camiseta
QQA:
1. Que é o porto comum e o porto separado Qual é a diferença
Nós tomamos 13S48V16A BMS como um exemplo, o porto comum 16A significa que seu cátodo da carga e o cátodo da descarga são conectados na mesma extremidade do ponto (nosso P-), o cátodo da carga e o cátodo da descarga são usados na conexão comum
Porta, então a corrente de carga e descarga são os mesmos 16A. enquanto a porta separada é conectada separadamente por cátodo de carga (C-) e cátodo de descarga (P-), então a corrente de carga e descarga são diferentes, corrente de descarga 16A, corrente de carga 8A.
2. Que é a função do equilíbrio
O princípio de funcionamento e a função são como followings, quando sua uma tensão da pilha é até a tensão do alarme (Li-íon até 4.18V, vida Po4 até (3.6V), a seguir o equilíbrio da pilha começa trabalhar, a resistência do equilíbrio começa a descarga com 35ma (quando a descarga do equilíbrio começa a trabalhar, a vontade de BMS começa pouco aquece acima, Qual é a reflexão normal), a célula está no status de carga e descarga, e outras que não são alcançadas à tensão de alarme (Li-ion 4.18V, Life Po43.6V) estão apenas no status de carga, nenhuma descarga, quando a tensão rápida da pilha é alcançada à tensão do alarme (Li-íon 4.25V, vida Po43.75V)BMS começa fora a proteção do poder, Todas as outras células estão todas paradas de carregamento, este processo permitirá que a bateria carregue na corrente de equilíbrio e a tensão da bateria esteja em estado de equilíbrio, mas quando sua diferença da tensão da pilha está em uma escala grande, a seguir o equilíbrio não pode funcionar bem.
3. A relação entre a capacidade da bateria e a corrente BMS
Não há nenhuma relação direta entre a capacidade da bateria e a corrente de BMS, capacidade grande não significa uma bateria grande, mas confia na corrente contínua, isto é dizer se seu motor é poderoso, seu deve escolher a corrente alta de BMS, ele não é confiado na capacidade da bateria.
4. Que tipo de carregador devo eu escolher
A bateria de lítio deve escolher o carregador específico, não use o carregador para a bateria do Leadacid, para o carregador do leadacid pode ter o MOS com proteção de ruptura da alta pressão, que não protegerá de BMS sobre a carga. Vida Po4 bateria carregador tensão = bateria string No.X3.6V, enquanto Li-ion bateria carregador tensão = bateria string No.X4.2V.
5. Que BMS atual devo eu escolher
Tome 10S36V como exemplo: o BMS atual que você escolher é confiado em sua E-bicicleta Potência do motor e limitação atual do controlador. P. ex., escolha 16A para abaixo de 350W, 25A para below500W, 35A para abaixo de 800W, 60A para abaixo de 1000W, mais alto do que 1200W é contato com nosso especialista do serviço para sugestões, um inall, a corrente contínua será mais alta do que a limitação atual no controlador.
6. Se meu BMS danificado
Se você quiser julgar se o BMS está danificado, por favor, tome as seguintes etapas, para testar se cada tensão celular é a mesma com voltímetro Se a diferença da tensão da pilha é sobre 1.0V, a falha está indicada que não pode correr distante, nenhuma fonte de alimentação no
Começar a escala, tempo de carga curto, todas estas edições são causadas quase por pilhas de bateria, se BMS danificado é displyed como nenhuma carga, nenhuma descarga, nenhuma descarga quando a bateria tiver a tensão.
