- 10%

Debugger e Programador para Stm32 e stm8. Stlink v3set Modular In circuit

Original price was: R$ 598,33.Current price is: R$ 538,49.

Adicionado a lista de desejosRemovido da lista de desejos 0
SKU: 32966606290

Quadro demonstração

Ofertas do mundo inteiro Quadro demonstração Aproveite as Ofertas para Stlink-v3grupo Modular, In-circuit Debugger e Programador para Stm32 Stm8.

Opção de Compra 1: Como Pessoa Física

Para mais informações sobre esse Produto com preço Promocionais e forma de
entrega, visite o portal da loja

QUERO MAIS DETALHES

Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica

Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo,
então, conheça mais opções de produtos similares siga os Passos:

  1. Acessa o Portal no link do banner Abaixo
  2. Pesquise pelo Produto Desejado
  3. Veja as Opções de Preços e Quantidade
  4. Faça o Cadastro para Login no Menu Cadastro
  5. Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
  6. Inicie as Negociações de Compra

Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca

Importar da China No Atacado

QUERO COMPRAR NO ATACADO

Informações Técnicas do Produto

Características Especificações
Marca Waveshare
Tipo de Placa de Demonstração Braço
Modelo Número Stlink-v3set
Categoria Modular IN Circuit Debugger AND Programmer FOR Stm32 Stm8
Interfaces Swim AND Jtag SWD
Feature 1 Stand Alone Probe With Modular Extensions
Feature 2 USB 2.0 High Speed Compatible Interface
Feature 3 Direct Firmware Update (dfu) Support TO USE With More Future Devices
Feature 4 Drag AND Drop Flash Programming
Feature 5 TWO Color Leds Communication Power
Supported Software Stm32cubeprogrammer Keil Rvmdk IAR Ewarm GCC Based Ides
Supported Devices ALL Stm8 Mcus With Swim Interface

STLINK-V3SET modular, in-circuit debugger e programador para STM32/STM8

Descrição

O STLINK-V3SET é um sistema modular de stand-alone sonda de depuração e programação para o STM8 e STM32 microcontroladores. Ele é composto de uma placa de adaptador de módulo principal e um complemento.

A NADAR e JTAG/interfaces SWD são usados para se comunicar com qualquer microcontrolador STM8 ou STM32 localizado em um placa de aplicação.

O STLINK-V3SET também fornece uma interface de porta COM Virtual permitindo que o host PC para se comunicar com o microcontrolador alvo através de um UART, e interfaces de ponte (SPI, I2C, PODE, GPIOs) permitindo a instância a programação do objectivo através do bootloader.

A arquitetura modular de STLINK-V3SET permite alargar as suas principais características através de módulos adicionais tais como a placa de adaptador.

Principais Características

  • Stand-alone sonda com extensões modulares
  • Auto-alimentado através de um Micro-B conector USB (não fornecer alimentação para o aplicativo de destino)
  • Interface USB 2.0 high-speed compatível
  • Direto para a atualização de firmware (DFU) apoio, para uso com mais dispositivos futuros
  • JTAG/depuração fio serial (SWD) características específicas:
    • 3 V para aplicação 3.6 V apoio tensão e 5 V tolerantes entradas
    • Cabos Flat STDC14 para MIPI10/STDC14/MIPI20 (conectores com 1.27 milímetros pitch)
    • Flat cable para 20-pin JTAG/SWD (pitch 2.54 milímetros) (cabo de Waveshare livre extra)
    • SWD e fio serial viewer (SWV) suporte de comunicação
  • NADAR características específicas (disponível apenas com placa de adaptador MB1440):
    • 1.65 V a 5.5 V apoio tensão de aplicação
    • SWIM cabeçalho (pitch 2.54 milímetros)
    • Cabos SWIM com dual 4-conectores de pino/4-pin conector para pinos separados (2.54 milímetros arremesso) (cabos de Waveshare livre extra)
    • NADAR baixo-velocidade e modos de alta-velocidade apoio
  • Porta COM Virtual (VCP) características específicas:
    • 3 V para aplicação 3.6 V apoio tensão sobre a interface UART e 5 V tolerantes entradas
    • MHz de freqüência até 15 VCP
    • Disponível em STDC14 debug conector (não disponível em MIPI10)
  • Multi-path ponte USB para SPI/UART/I2C/PODE/GPIOs características específicas:
    • 3 V para aplicação 3.6 V apoio tensão e 5 V tolerantes entradas
    • Sinais disponíveis na placa de adaptador só (MB1440)
  • Drag-and-drop de programação do Flash
  • Dois LEDs de cor: comunicação, energia

Software suportado

  • STM32CubeProgrammer
  • KEIL RVMDK
  • IAR EWARM
  • IDEs GCC-com base

Dispositivos suportados

  • Todos STM8 MCUs com interface SWIM
  • Todos STM32 MCUs com JTAG/SWD da interface

Especificação de Comparação entre as Diferentes Versões STLINK

Comparação STLINK-V3SET ST-LINK/V2 ST-LINK Observações
JTAG/SWD tensão de aplicação 3 V-3.6 V 1.65 V-3.6 V 3 V-3.6 V ST-LINK/V2 suporta STM32 low-power devices
NADAR tensão de aplicação 1.65 V-5.5 V 1.65 V-5.5 V 1.65 V-5.5 V
SWV apoio SIM SIM NÃO Disponível apenas para STM32 no presente
Debug conector Multi 2 1 Exceto para JTAG/SWD e NADAR, o STLINK-V3SET características multi-path ponte para SPI/UART/I2C/PODE/GPIOs
Indicador LED Duas cores LEVOU Duas cores LEVOU LED vermelho STLINK-V3SET características LEDs separados para alimentação e comunicação
Compatibilidade O PC host deve suportar USB flash drive

Conectar ao PC

O STLINK-V3SET deve ser ligado a um PC através de um cabo USB Micro-B.

  • Antes de ligar, instalar/atualizar o IDE/STM32CubeProgrammer para apoiar o STLINK-V3SET (drivers)
  • Adota um STM32 STLINK-V3SET F7 microcontrolador, suporta USB2.0 comunicação de alta velocidade

Se conectar a STM32 aplicações

O STLINK-V3SET pode ser conectado a STM32 aplicações alvo em JTAG/SWD interfaces, que estão disponíveis em ambos o módulo principal (MB1441) e o adaptador (MB1440).

  • Três oficiais STDC14 cabos flat, mais um extra de frete legado 20-pin flat cable, são entregues. Escolher o adequado para uso.

1. Cheap Quadro Demonstração – Tipo de Placa de Demonstração : Braço

Quadro demonstração

Se conectar a STM8 aplicações

O STLINK-V3SET pode ser conectado a STM8 aplicações alvo na interface de NADAR, que está disponível apenas com o adaptador (MB1440).

  • JP4 e JP6 na placa MB1440 deve estar em ordem para activar o protocolo de NADAR
  • Nós também fornecemos dois cabos SWIM livre extra para o uso fácil
  • Certifique-se o pin-to-pin de mapeamento é correto, especialmente o VCC e GND, para evitar danificar o STLINK-V3SET

2. Stlink-v3grupo Modular In-circuit Debugger e Programador Para Stm32 Stm8. – Marca : Waveshare

in circuit debugger e programador para STM32STM8.

STLINK-V3SET LED de Status

  • COM LED está piscando em VERMELHO:A primeira enumeração USB com o PC está ocorrendo.
  • COM LED é VERMELHO:A comunicação entre STLINK-V3SET eo PC é estabelecida (fim da enumeração).
  • COM LED está a piscar VERDE/VERMELHO:Os dados estão sendo trocados entre o alvo eo PC.

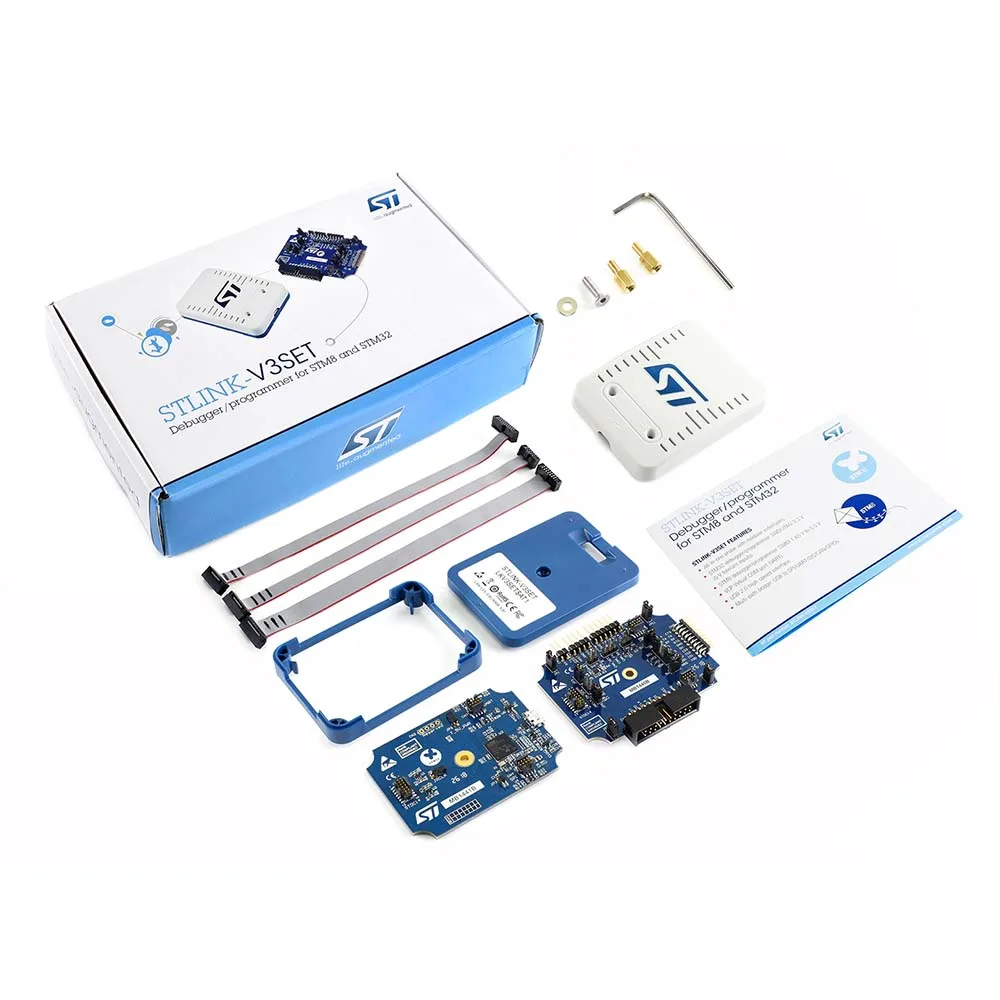

CONTEÚDO DO PACOTE

Peso:0.23 kg

  1. STLINK-V3SET x1
  2. Plugue USB tipo A para micro B plugue do cabo x1
  3. 20-pin JTAG/SWD fita plana (extra livre) x1
  4. NADAR dual 4-pin conectores de cabo (extra livre) x1
  5. NADAR 4-pin conector para cabo pinos separados (extra livre) x1

3. Stlink V3grupo Modular – Supported Devices : ALL Stm8 Mcus With Swim Interface

Cheap Quadro demonstração

Detalhes do Pacote para Envio

Características Especificações
tipo de Unidade: Item
Peso do Pacote: 0.33kg (0.73lb.)
Tamanho do Pacote: 8cm x 10cm x 20cm (3.15in x 3.94in x 7.87in)
