Padrão de Expansão Placa de Desenvolvimento Stm32 Open429z d Stm32f429 Stm32f429zit6 Arm Cortex m4 Stm32f429i disco Excluídos

1. Development Board ARM – Ams1117-3.3 : 3.3v Voltage Regulator

Visão geral

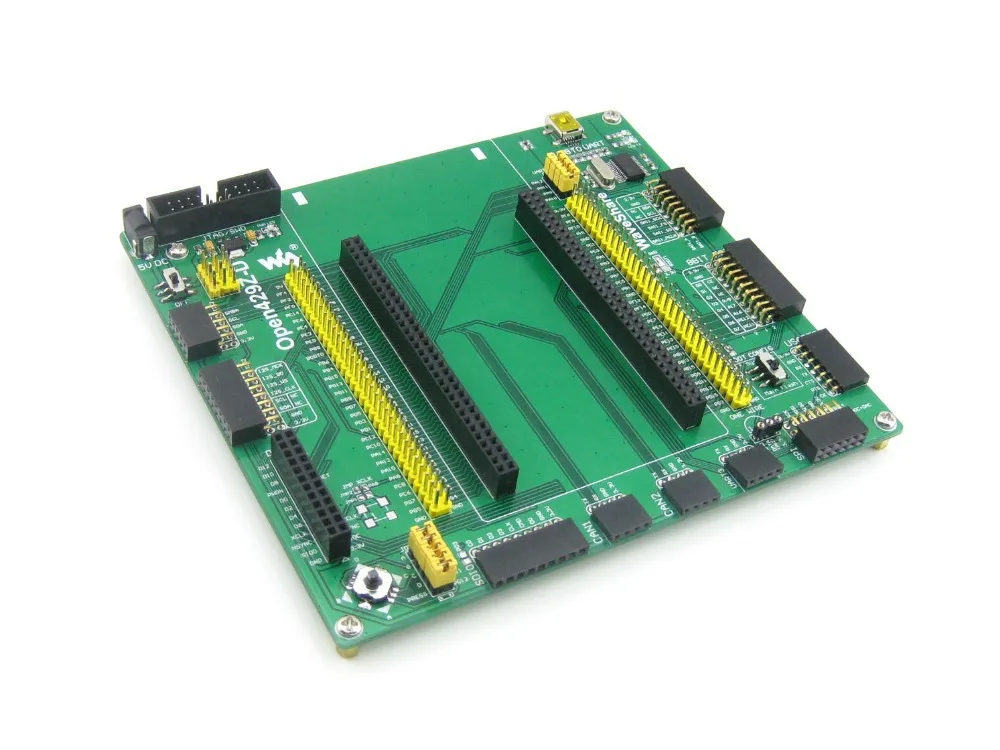

Open429Z-D é um conselho de desenvolvimento projetado para o oficial ST STM32 ferramentaSTM32F429I-DISCO, Que apresenta oSTM32F429ZIT6Microcontrolador a bordo.

O Open429Z-D suporta uma maior expansão com vários placas de acessório opcional para aplicação específica. O design modular e aberto torna o ideal para iniciar o desenvolvimento de aplicativos com STM32 microcontroladores da série.

O que há na placa mãe

2. Stm32 Open429z-d Stm32f429 Stm32f429zit6 Padrão Placa de – St-link – V2 : With SWD Connector FOR Programming AND Debugging

1. STM32F429I-DISCO socket:Para facilmente conectar o STM32F429I-DISCO
2. MCU pinos do conector:Todos o MCU I/O portos são acessíveis em conectores de expansão para mais expansão
3. Conector USB:Conversor USB para UART através da onboard PL2303
4. I2C1/I2C2 interface:Se conecta facilmente a periféricos I2C tais como I/O expander (PCF8574), FRAM (FM24CLxx), etc.
5. I2S2/I2S3/I2C1 interface:Se conecta facilmente a periféricos I2S como módulo de áudio, etc.
6. DCMI interface:Para conexão de câmera
7. Interface SDIO:Para conexão de módulo Micro SD, características muito mais rápido a velocidade de acesso ao invés de SPI
8. CAN1 interface:Se comunica com placas acessórias que apresentam o dispositivo PODE convenientemente
9. CAN2 interface:Se comunica com placas acessórias que apresentam o dispositivo PODE convenientemente
10. UART3 interface:Se conecta facilmente a RS232, RS485, USB PARA 232, etc.
11. SPI1/SPI4 + AD/DA de interfaces:
    • Se conecta facilmente a periféricos como SPI DataFlash (AT45DBxx), cartão SD, módulo de MP3, etc.
    • Se conecta facilmente a AD/DA módulos (SPI1 características função alternativa AD/DA)
12. UART2 interface:Se conecta facilmente a RS232, RS485, USB PARA 232, etc.
13. 8-bit de interface FSMC:Se conecta facilmente a periféricos como NandFlash
14. SAI1 interface:Para a conexão de áudio módulo módulos como UDA1380
15. ONE-WIRE interface:Se conecta facilmente a UM-um FIO DE dispositivos (TO-92 pacote), tais como o sensor de temperatura (DS18B20), número de registo electrónico (DS2401), etc.
16. 5 V DC jack
17. 5 V/3.3 V potência de entrada/saída:Normalmente usado como caixa de potência de saída, também comum-placa de aterramento com outro usuário
18. JTAG/SWD da interface:Para depuração/programação
19. Ponte Joystick
    • Curto o jumper para conectar o joystick para o padrão I/Os utilizados no exemplo de código
    • Abrir o jumper para conectar o joystick para costume I/Os via fios jumper
20. Interruptor de modo de inicialização:Para configurar BOOT0 pin
21. USB para UART ponte
22. AMS1117-3.3:Regulador de tensão 3.3 V
23. PL2303:USB para UART conversor
24. 5 V DC interruptor de alimentação
25. Indicador de alimentação
26. UART1 indicador
27. Joystick:Cinco posições

O que há no STM32F429I-DISCO

• Microcontrolador com 2 STM32F429ZIT6 MB de memória Flash, 256 KB de MEMÓRIA RAM em um pacote LQFP144
• On-board ST-LINK/V2 com interruptor do modo de seleção para usar o kit como um autônomo
• ST-LINK/V2 (com conector SWD para programação e depuração)
• Placa de alimentação: através do barramento USB ou a partir de uma fonte externa 3 V ou 5 V tensão de alimentação
• 2.4 &QVGA TFT LCD
• Mbits SDRAM 64
• L3GD20, ST MEMS motion sensor, 3-eixos de saída digital giroscópio
• Seis LEDs:
  • LD1 (vermelho/verde) para a comunicação USB
  • LD2 (vermelho) para 3.3 V power-on
  • Dois LEDs usuário: LD3 (verde), LD4 (vermelho)
  • Dois LEDs USB OTG: LD5 (verde) VBUS e LD6 (vermelho) OC (sobre-corrente)
• Dois botões de pressão (usuário e reset)
• USB OTG com conector micro-AB
• Cabeçalho de extensão para LQFP144 I/Os para uma conexão rápida com a placa de prototipagem e um fácil de sondagem

STM32F429I-DISCOVERY: TOP LAYOUT

3. China Board Board Suppliers – On-board St-link – V2 : With Selection Mode Switch TO USE THE KIT as a Standalone

STM32F429I-DISCOVERY: LAYOUT de FUNDO

4. Cheap ARM Board – Stm32f429zit6 Microcontroller : Featuring 2 MB OF Flash Memory 256 KB OF RAM IN AN Lqfp144 Pacote

Fotos

5. Development Board ARM – USB Connector : USB TO Uart VIA THE Onboard Convertor Pl2303

Nota:
O integra STM32F429I-DISCO ST-LINK/V2 para programação/depuração (SWD apenas).

JTAG/SWD da interface

A figura 1, e 2 mostrar o cabeçalho pinagem de JTAG/SWD da interface

Figura 1.Cabeçalho JTAG Pinagem

6. Stm32 Open429z-d Stm32f429 Stm32f429zit6 Padrão Placa de – Stm32f429i-disco Socket : FOR Easily Connecting THE Stm32f429i-disco

Figura 2.SWD Cabeçalho Pinagem

7. China Board Board Suppliers – Model Name : Open429z-d Standard

Recursos de desenvolvimento

O Guia Do Usuário CD inclui recursos de desenvolvimento listados como se segue:

• Esquemático
• Código Demo (exemplos em C, μC/OS-II)
• Software relacionado (KEIL etc)
• Folhas De Dados STM32
• Documentações de desenvolvimento STM32

O pacote Contém

1

8. Cheap ARM Board – Tipo de Placa de Demonstração : Braço

2

9. Development Board ARM – Modelo Número : Open429z-d Standard

3

10. Stm32 Open429z-d Stm32f429 Stm32f429zit6 Padrão Placa de – Marca : Waveshare

4

11. China Board Board Suppliers – LCD : 2.4 Qvga TFT LCD
