Name: Cabeçalho do Pino da Placa Esp32 do Núcleo Esp32-devkitc Construído em Módulos Diferentes Peças Semicondutores
Brand: Componentes Eletrônicos e Peças
SKU: 1005003440499595
Price: 158.58 BRL
Availability: InStock

Semicondutores

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Origem	CN (origem)
Condição	Novo

1. Cabeçalho do Pino da Placa Esp32 do – Origem : cn Origem

High Quality Componentes Eletrônicos e Peças

2. Cheap Semicondutores – Condição : Novo

ESP32-DevKitC v4 começando guia

Este guia mostra como começar a usar a placa de desenvolvimento ESP32-DevKitC v4.

O que Você Precisa

ESP32-DevKitC V4 placa
Cabo usb a/micro usb b
Computador executando windows, linux ou macos

Você pode pular as seções de introdução e ir diretamente para a seção.

Visão geral

ESP32-DevKitC v4 é uma placa de desenvolvimento de ESP32-based de tamanho pequeno produzida por. A maioria dos pinos de i/o são quebrados para fora aos cabeçalhos do pino em ambos os lados para a interface fácil. Os desenvolvedores podem conectar periféricos com fios em ponte ou montar ESP32-DevKitC v4 em uma tábua de pão.

Para cobrir uma ampla gama de requisitos do usuário, as seguintes versões de ESP32-DevKitC v4 estão disponíveis:

Diferentes módulos ESP32
Cabeçalhos de pinos masculinos ou femininos.

Para mais detalhes, consulte.

Descrição funcional

A figura a seguir e a tabela abaixo descrevem os principais componentes, interfaces e controles da placa ESP32-DevKitC v4.

3. Semicondutores – Origem : cn Origem

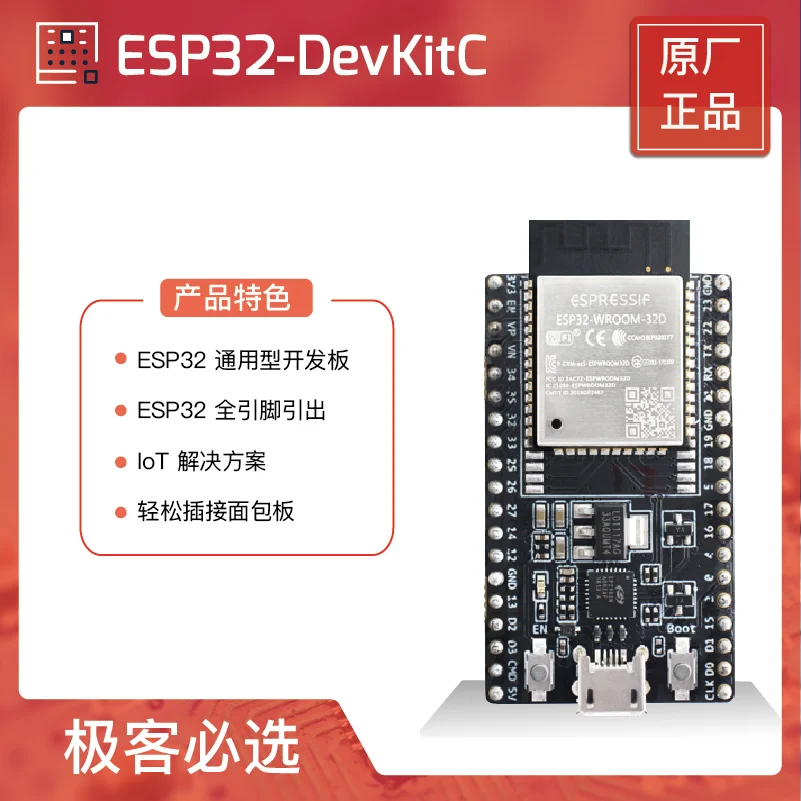

núcleo ESP32-DevKitC construído em módulos diferentes 2 pces

ESP32-DevKitC V4 com ESP32-WROOM-32 módulo soldada

Componente chave	Descrição
ESP32-WROOM-32	Um módulo com esp32 em seu núcleo. Para obter mais informações, consulte.
EN	Botão de Reset.
Bota	Botão de Download. Segurando para baixoBotaE pressionandoENInicia o modo de download do firmware para baixar o firmware através da porta serial.
Ponte usb-to-uart	A única microplaqueta da ponte USB-UART fornece taxas de transferência de até 3 mbps.
Porta Micro USB	Interface USB. Fonte de alimentação para a placa, bem como a interface de comunicação entre um computador e o módulo ESP32-WROOM-32.
5v potência no diodo emissor de luz	Liga quando o usb ou uma fonte de alimentação externa de 5v está conectada à placa. Para mais detalhes, consulte os esquemas em.
I/O	A maioria dos pinos no módulo esp são quebrados para fora aos cabeçalhos do pino na placa. Você pode programar esp32 para permitir várias funções como pwm, adc, dac, i2c, i2s, spi, etc.

Nota

Os pinos d0, d1, d2, d3, cmd e clk são usados internamente para comunicação entre esp32 e memória flash spi. Eles são agrupados em ambos os lados perto do conector usb. Evite usar estes pinos, pois pode interromper o acesso à memória flash spi/ram spi.

Nota

Os pinos gpio16 e gpio17 estão disponíveis para uso apenas nas placas com os módulos ESP32-WROOM e ESP32-SOLO-1. As placas com ESP32-WROVER módulos têm os pinos reservados para uso interno.

Opções de Fornecimento de energia

Existem três maneiras mutuamente exclusivas de fornecer energia ao conselho:

Micro porta usb, fonte de alimentação padrão
Pinos de cabeçalho 5v/gnd
Pinos de cabeçalho 3v3/gnd

Aviso

A fonte de alimentação deve ser fornecida usandoUma e apenas uma das opções acimaCaso contrário, a placa e/ou a fonte de alimentação pode ser danificada.

Cabeçalho do Bloco

As duas tabelas abaixo fornecem oNomeEFunçãoDe i/o pinos de cabeçalho em ambos os lados da placa, como mostrado em. A numeração e os nomes são os mesmos que no(PDF).

J1

No.	Nome	Tipo	Função
1	3V3	P	3.3 V fonte de alimentação
2	EN	EU	CHIP_PU, Reset
3	IO36	EU	Gpio36, adc1_ch0, s_vp
4	IO39	EU	Gpio39, adc1_ch3, s_vn
5	IO34	EU	GPIO34, ADC1_CH6, VDET_1
6	IO35	EU	GPIO35, ADC1_CH7, VDET_2
7	IO32	I/O	GPIO32, ADC1_CH4, TOUCH_CH9, XTAL_32K_P
8	IO33	I/O	GPIO33, ADC1_CH5, TOUCH_CH8, XTAL_32K_N
9	IO25	I/O	GPIO25, ADC1_CH8, DAC_1
10	IO26	I/O	GPIO26, ADC2_CH9, DAC_2
11	IO27	I/O	GPIO27, ADC2_CH7, TOUCH_CH7
12	IO14	I/O	Gpio14, adc2_ch6, touch_ch6, mtms
13	IO12	I/O	Gpio12, adc2_ch5, touch_ch5, mtdi
14	GND	G	Chão
15	IO13	I/O	Gpio13, adc2_ch4, touch_ch4, mtck
16	IO9	I/O	GPIO9, D2
17	IO10	I/O	GPIO10, D3
18	IO11	I/O	GPIO11, CMD
19	5V0	P	5 V fonte de alimentação

J3

No.	Nome	Tipo	Função
1	GND	G	Chão
2	IO23	I/O	GPIO23
3	IO22	I/O	GPIO22
4	IO1	I/O	GPIO1, U0TXD
5	IO3	I/O	GPIO3, U0RXD
6	IO21	I/O	GPIO21
7	GND	G	Chão
8	IO19	I/O	GPIO19
9	IO18	I/O	GPIO18
10	IO5	I/O	GPIO5
11	IO17	I/O	GPIO17
12	IO16	I/O	GPIO16
13	IO4	I/O	GPIO4, ADC2_CH0, TOUCH_CH0
14	IO0	I/O	Gpio0, adc2_ch1, touch_ch1, bota
16	IO2	I/O	GPIO2, ADC2_CH2, TOUCH_CH2
17	IO15	I/O	Gpio15, adc2_ch3, touch_ch3, mtdo
17	IO8	I/O	GPIO8, D1
18	IO7	I/O	GPIO7, D0
19	IO6	I/O	GPIO6, SCK

P: fonte de alimentação; i: entrada; o: saída.

Pinagem

Layout de ESP32-DevKitC pinos (clique para ampliar)

Nota sobre C15

O componente c15 pode causar os seguintes problemas em placas anteriores ESP32-DevKitC v4:

A placa pode inicializar no modo de download
Se você relógio de saída em gpio0, c15 pode afetar o sinal

Caso estas questões ocorram, remova por favor o componente. A figura abaixo mostra c15 destacado em amarelo.

Localização de c15 (amarelo) na placa ESP32-DevKitC v4

Iniciar o Desenvolvimento de Aplicativos

Antes de ligar o seu ESP32-DevKitC v4, certifique-se de que a placa está em boas condições sem sinais óbvios de danos.

Depois disso, prossiga para, Onde a SeçãoIrá rapidamente ajudá-lo a configurar o ambiente de desenvolvimento e, em seguida, piscar um projeto de exemplo em sua placa.

Dimensões do conselho de administração

4. Cabeçalho do Pino da Placa Esp32 do – Condição : Novo

Dimensões da placa ESP32-DevKitC com módulo ESP32-WROOM-32 soldada-para trás
