Canais de Interface Usb 10 Bits ad Amostragem Adc Aquisição de Dados Stm32 Uart Módulo de Comunicação 12bit
Original price was: R$ 31,04.R$ 29,77Current price is: R$ 29,77.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | USB Interface Module |
| Condição | Novo |
| Tipo | Módulo |
| Nome da Marca | Szytf |
| Origem | CN (origem) |
12bit interface USB canais 10 bit AD amostragem ADC dados aquisição STM32 UART communicatiNo módulo

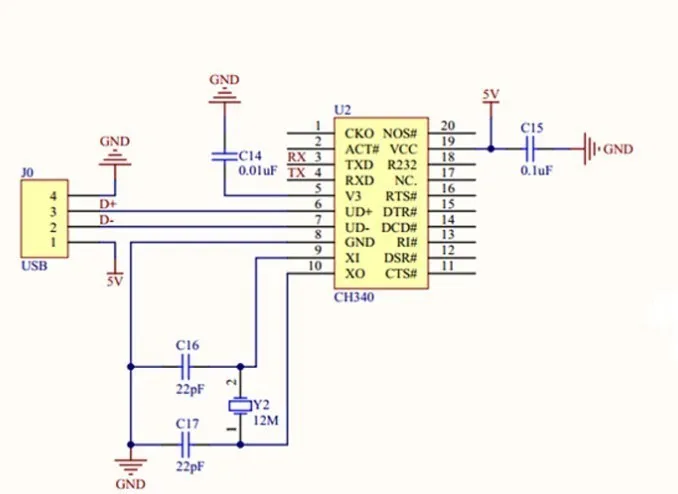

Instale o driver do chip CH340 USB para porta serial, conecte o módulo ao computador, o IN0-IN9 está conectado à tensão de amostragem positiva, o GND está conectado à tensão de amostragem negativa (ou seja, processamento comum), abra o assistente de depuração serial, selecione a porta COM correta e a taxa de transmissão (115200), Você pode ver o resultado da amostragem AD, o resultado da amostragem é atualizado uma vez em 500ms, o cliente pode modificar esse tempo com base no código-fonte.
-

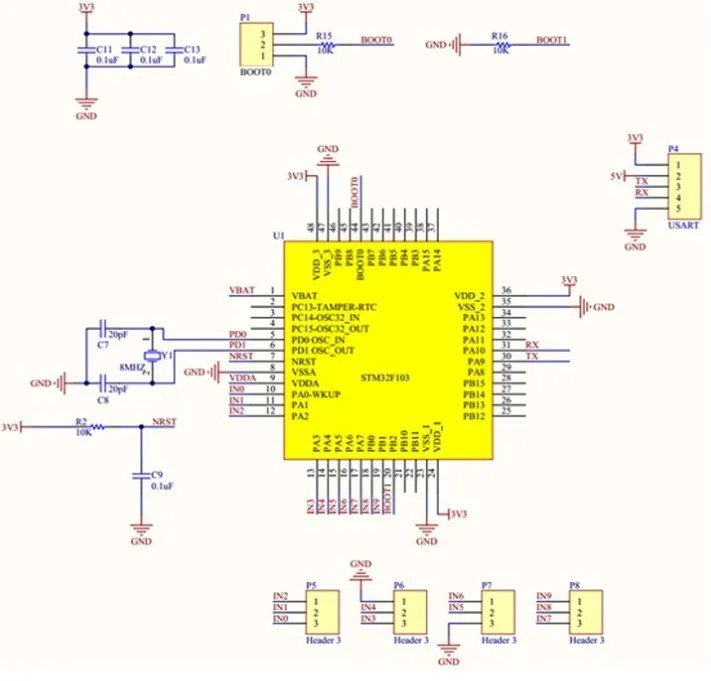

Se você quer usar o MCU externo para obter os dados de amostragem diretamente, você pode conectar o 3.3V, o RX, o TX, e a terra do MCU ao 3.3V, TX, RX, e o GND do módulo. Claro, é ok para fornecer o módulo com 5V. O protocolo para transferência de dados pode ser encontrado olhando para o código-fonte.
-
Se o cliente quiser modificar o código-fonte, reprograme o programa.
-
O método é o seguinte: Insira o módulo na porta USB do computador, insira a tampa do jumper no módulo na extremidade 3V3 (observe que ele deve ser conectado de volta ao GND após a conclusão da programação), abra o software de programação FlyMcu, abra o arquivo hexadecimal, Defina o número e a onda da porta. Para os parâmetros relevantes, como a taxa especial, clique em “Iniciar programação” e use a pinça para prender as duas extremidades do capacitor C9 (equivalente a redefinir).
1. 12bit Canais de Interface Usb 10 Bits – tipo de Corrente : dc
2. Componentes Ativos – Número do Modelo : Regulated Power Supply Faça Você Mesmo Kit Lm317 Adjustable Voltage Power Supply
3. Circuitos Integrados – Cutomizado : Sim
4. 12bit Canais de Interface Usb 10 Bits – Origem : cn Origem
