Chip Módulo sem Fio Ebyte E012g4m27sx 2.4g 27dbm Smd Nrf24l01p Mais pa Ipex rf Interface Spi Comunicação Módulo tx rx Nrf24l01p
R$ 32,55
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | E01-2g4m27sx |
| Tensão de Alimentação | 2.3 – 3.6 V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Ebyte |
| Origem | CN (origem) |
| Tipo | Wireless Module |
| IC | Nrf24l01p |
| Frequency | 2.4~2.525ghz |
| Power | 27dbm |
| Distance | 4KM |
| Size | 18*14.5mm |
| Peso | 1.0±0.1g |

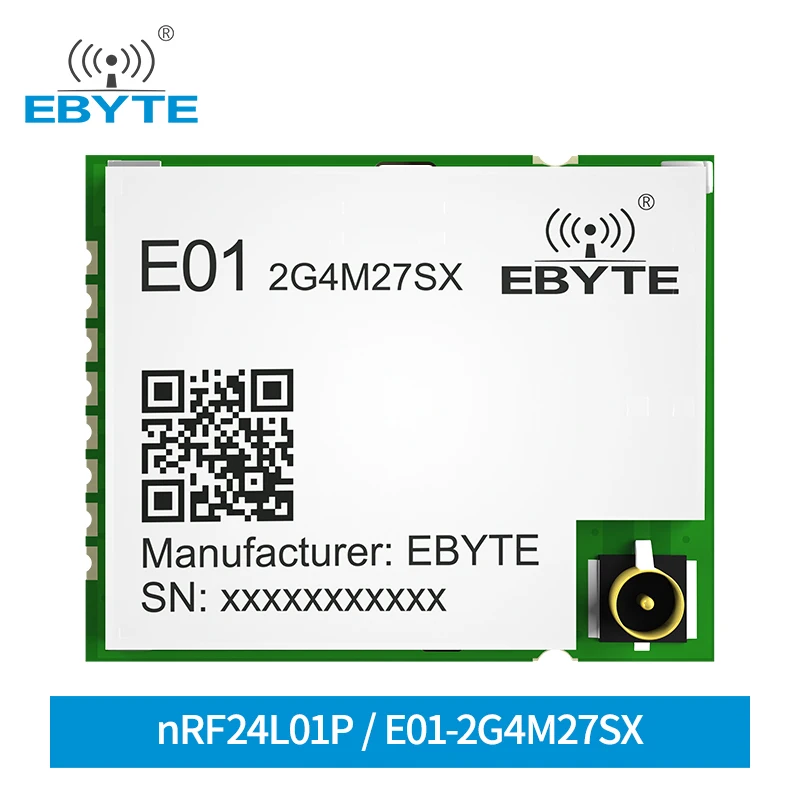

NRF24L01P Chip Módulo sem fio EBYTE E01-2G4M27SX 2.4G 27dBm SMD nRF24L01P + PA IPEX RF Interface SPI Comunicação Tx Rx Module
PCB:
Manual do usuário:
DEMO:
[Introdução]:E01-2G4M27SX é um módulo sem fio 2.4GHz SMD com tamanho ultra pequeno e potência máxima de transmissão de 500mW desenvolvido independentemente com base no nRF24L01P produzido pela Nordic na Noruega. O nRF24L01P importado original é usado para garantir sua compatibilidade
Parâmetros do limite
|
Parâmetros principais |
Valor |
Observações |
|
|
Min. |
Máximo |
||
|
Alimentação (V) |
2.3 |
3,6 |
A tensão sobre 3.6 V causará dano permanente ao módulo |
|
Temperatura operacional (?) |
-40 |
+ 85 |
Grau industrial |
Parâmetro operacional
|
Parâmetros principais |
Valor |
Observações |
||
|
Min. |
Típico |
Máximo |
||
|
Tensão operacional (V) |
2.3 |
3.3 |
3,6 |
≥ 3.3 V assegura a potência |
|
Nível Comunicação (V) |
– |
3.3 |
– |
Para 5V TTL, pode estar em risco de queimar |
|
Temperatura operacional (?) |
-40 |
– |
+ 85 |
Desenho industrial |
|
Frequência operacional (MHz) |
2400 |
– |
2525 |
Banda do ISM do apoio |
|
Corrente TX (mA) |
– |
720 |
– |
Consumo energético instantâneo |
|
Corrente RX (mA) |
– |
24 |
– |
– |
|
Corrente do sono (μA) |
– |
– |
– |
Não suporta o modo baixa potência |
|
Potência máxima do Tx (dBm) |
26 |
27 |
27 |
– |
|
Recebendo sensibilidade (dBm) |
113 |
114 |
115 |
Dados do ar taxa é 250 kbps |
|
Dados do ar taxa (bps) |
250 mil |
– |
2 M |
Controlado via programação do usuário |
|
Parâmetro principal |
Descrição |
Observações |
|
Distância para referência |
4 km |
Condição do teste: área clara e aberta, ganho da antena: 5dBi, altura da antena: 2.5m, taxa de dados do ar: 250kbps |
|
FIFO |
32 byte |
Comprimento máximo transmitido cada vez |
|
Frequência do cristal |
16 MHz |
– |
|
Modulação |
GFSK |
– |
|
Pacote |
SMD |
– |
|
Conector |
1,27 milímetros pino |
– |
|
Interface comunicação |
SPI |
0 ~ 10 Mbps |
|
Tamanho |
18*14,5 milímetros |
– |
|
Interface RF |
IPEX |
Impedância 50ohm |
|
Peso |
1,0 ± 0,1g |
– |
MÓDULO RF SEM FIO SPI
NRF24L01 + PA TAMANHO PEQUENO SMD
* Suporta o ISM global sem licença 2.4GHz
* Suporte 2Mbps,1Mbps, taxa de data do ar 250Kbps
* IPEX interface RF, conveniente para antena externa
* 125 canais de comunicação para atender às necessidades do multiponto
Características:
Tamanho pequeno e fácil integração
Tamanho do produto: 18mm * 14.5mm
Distância e obstáculo do avanço do poder superior
27dBm(500MW) alta potência
Ultra longa transmissão distância atende a maioria data transmissão requisitos
Deixe você não se preocupar mais com a distância de transmissão
A distância de comunicação medida pode alcançar 4KM
Características do hardware
* Chip nRF24L01P
Baseado em nRF24L01P de Nordic, Noruega
* Industrial grau cristal oscilador
Industrial alta precisão 16mhz cristal oscilador
* Correspondência impedância
Impedância característica 50Ω
* Dispositivo capacitivo e indutivo de alta qualidade Use a marca superior.
Teste a alta e baixa temperatura
Após o teste pela câmara do teste da temperatura do alto e baixo pelo ebyte,
O módulo pode trabalhar normalmente em-40 ? ~ + 85 ?
Definição do Pin
Diagrama do circuito
Cenário Aplicação
Os produtos Ebyte têm forte suporte a hardware e software, adequado para uma variedade de aplicações IoT.
Controle Inteligente
Controle remoto
Transmissão Dados Wireless
Casa inteligente
Fábrica
8 anos de experiência em P e D e fabricação de produtos IoT sem fio
E obteve mais de 10 patentes invenção.
Certificações
Exportar capacidade
20 + regiões de exportação cobrem quase cem países, com um valor anual de exportação superior a 20 milhões.
