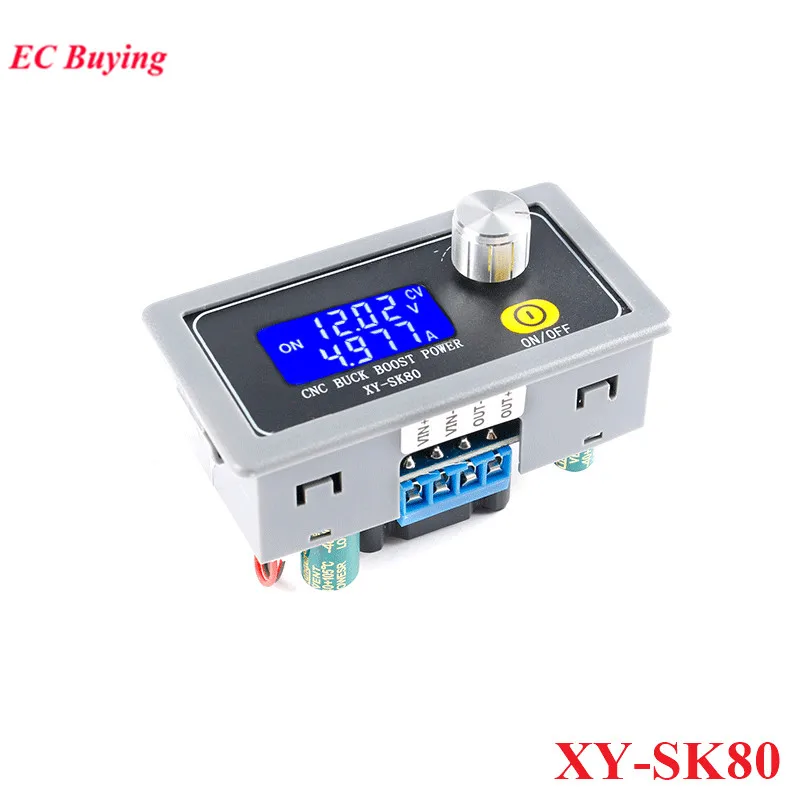

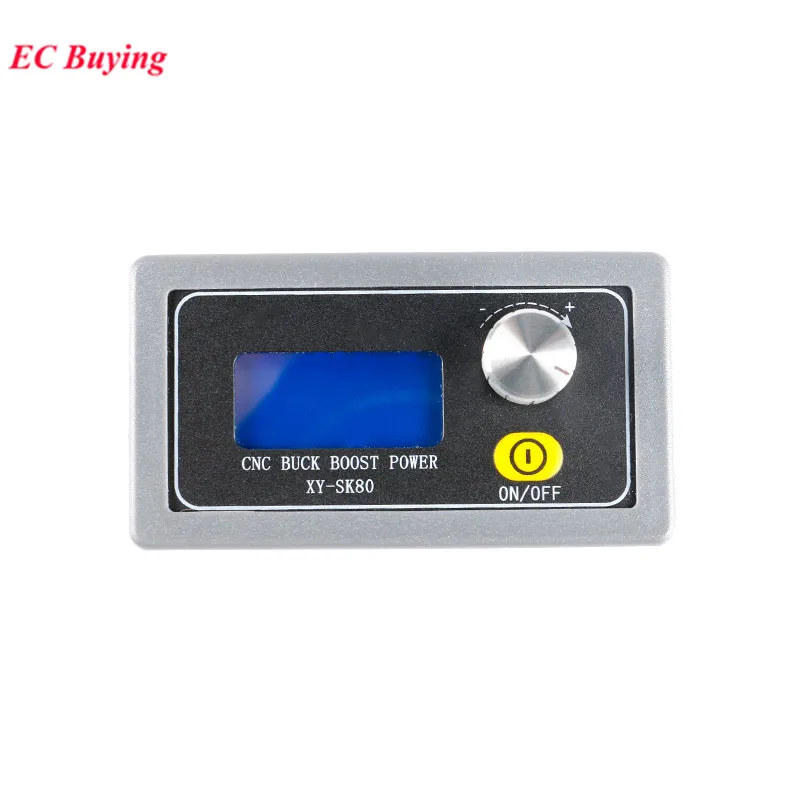

Cnc dc Buck Boost Converter Módulo de Alimentação Ajustável Regulado Laboratório Controlador Digital cc cv Sk80

Destaques do produto:
1. A tensão e a corrente digitalmente ajustadas, a qualidade conveniente e rápida, industrial, elevada precisão, podem diretamente ser usadas em projetos de engenharia;
2. Usando o LCD profissional do poder, a relação é clara, a operação é muito simples, e tem um mecanismo de proteção quase perfeito;
3. Proteção de hardware: proteção anti-reversa do terminal de entrada, conexão reversa não queima; saída terminal proteção contra curto-circuito, curto-circuito não queima; terminal de saída é anti-reverso, nenhum diodo anti-reverso adicional é necessário ao carregar a bateria;
Proteção 4. Software: proteção contra sobretensão (OTP), proteção contra sobrecorrente (OCP), proteção contra sobretensão (OPP), proteção contra sobretemperatura (OTP), proteção contra subtensão de entrada (LVP);
5. A tensão ajustável do defeito ou o valor atual constante podem ser ajustados, que podem rapidamente ser ajustados em várias aplicações;
6. A tensão e a corrente podem ser travadas para impedir o misoperation!
7. Cheio de materiais, desempenho estável e ampla gama de usos.

1. Parâmetros do produto:
Tensão de entrada: DC6.0V-36V (under-4.7V tem proteção contra subtensão LVP, recomenda-se usar a tensão de entrada superior a 7V, quando a tensão de entrada é inferior a 7V, a potência de saída será reduzida, menor a tensão de entrada, menor a potência de saída)
Saída tensão: DC0.6V-36V
Saída atual: 0-5.100A
Output power: sob a dissipação térmica natural 80W

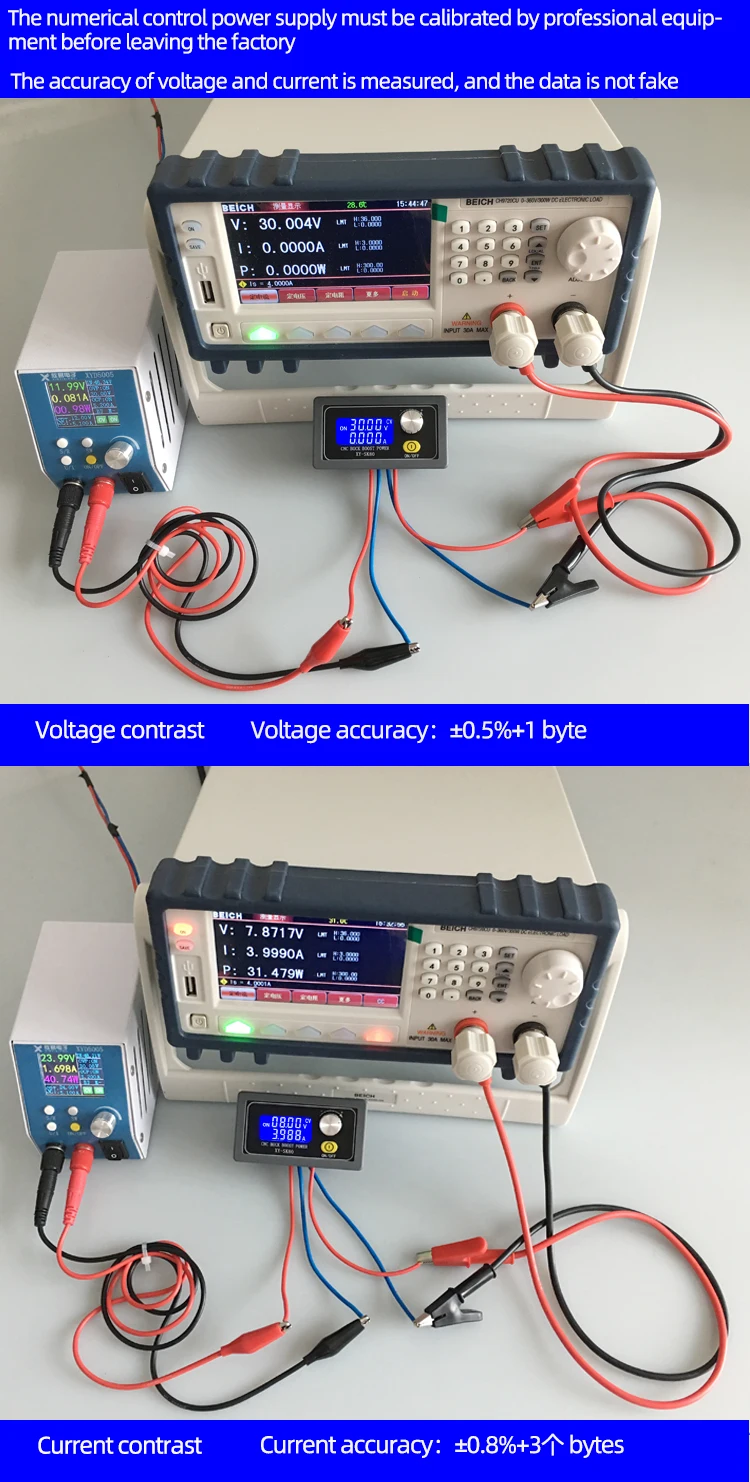

Precisão da tensão: ± 0.5% + 1 byte, resolução: 0.01V, precisão calibrada fábrica
Precisão atual: ± 0.5% + 3 bytes, definição: 0.001A, precisão calibrada fábrica
Eficiência de conversão: 88%
Começo macio: Sim
Proteção de conexão reversa: Sim, a conexão reversa não queima
Anti-refluxo na saída: Sim, pode ser conectado diretamente à bateria
Output a proteção do curto-circuito: Sim, a saída pode ser shorted diretamente
Proteção térmica (OTP): Sim, 100 ?
Trabalhando freqüência: 180KHZ

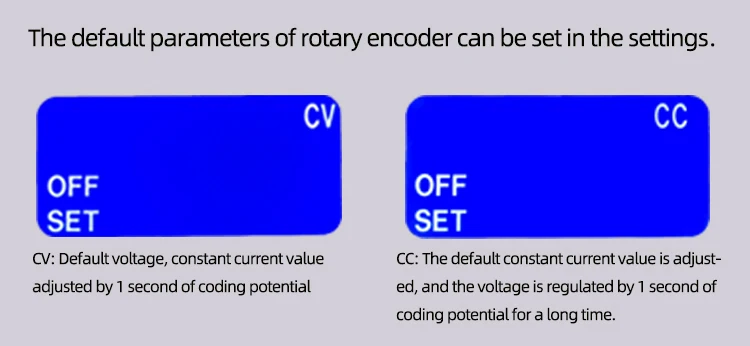

Após definir como CC, o valor atual constante é ajustado por padrão. Ao dirigir o LED, o escurecimento rápido pode ser alcançado girando o posicionador de código, o que é muito conveniente!

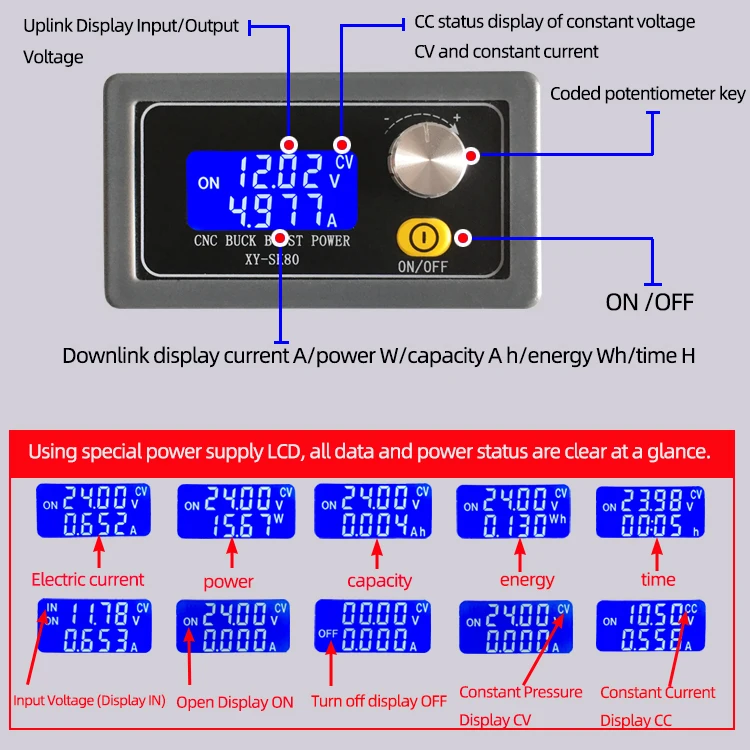

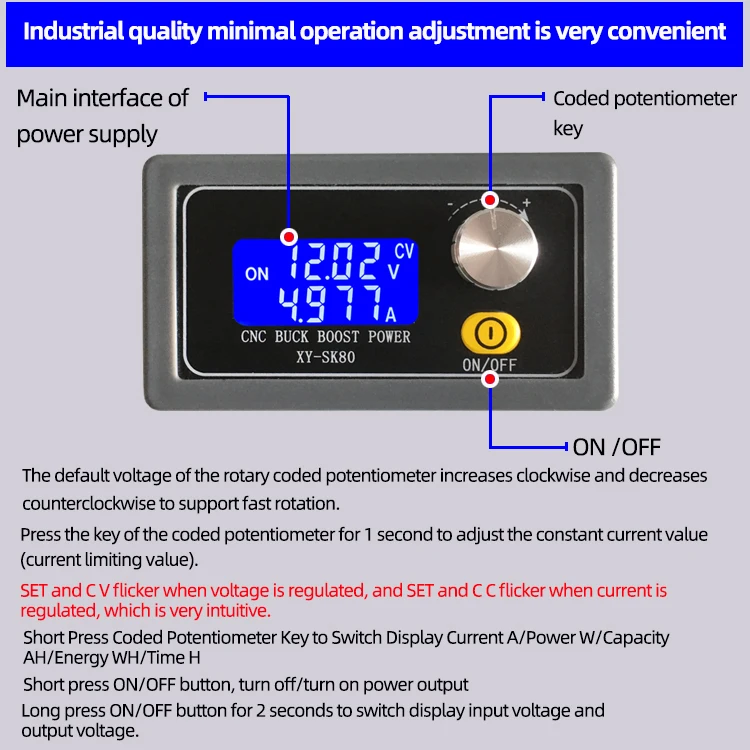

2. Instrução da operação da relação do ajuste:
2,1. Pressione e segure o botão rotativo do codificador por 3 segundos para entrar na interface de configuração;
2,2. Ajuste o tamanho do parâmetro girando o potenciômetro codificado, rotação rápida do apoio (aumento/diminuição rápidos), imprensa curto o botão giratório do potenciômetro para comutar o parâmetro a ser ajustado;
2,3. Na interface capacidade máxima (OAH) /energia máxima (OPH) /tempo máximo de funcionamento (OHP), pressione rapidamente o botão &ON / OFF& para selecionar a função correspondente para ligar ou desligar, se estiver desligado, ele exibe &—-& &;
2,4. Na relação do parâmetro da capacidade máxima (OAH) /energia máxima (OPH), pressione e segure o botão “ON / OFF” para selecionar a escala da capacidade (9.999Ah / 99.99Ah / 999.9Ah / 9999Ah, 9,999Wh/99,99Wh/999,9Wh/9999Wh );
2,5. Depois que a configuração do parâmetro estiver concluída, pressione e segure o botão do potenciômetro do codificador por 3 segundos para sair da interface de configuração e os parâmetros de configuração serão salvos automaticamente;

3. Este produto tem uma função do fechamento:
Pressione e segure o botão do potenciômetro de codificação por 5 segundos para bloquear a tensão e a corrente ajustadas para evitar a operação incorreta! Após o bloqueio, pressione e segure o botão do potenciômetro do código por 5 segundos para desbloquear!

4. Aplicações:

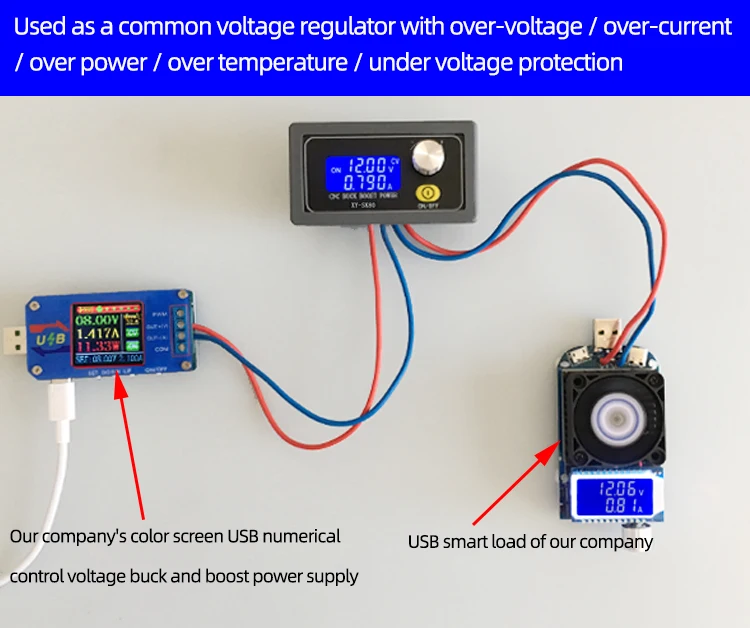

4.1. Usado como uma fonte de alimentação comum buck-boost com proteção contra sobretensão/sobrecorrente/sobrepotência/sobretemperatura/subtensão;
(1) Defina o valor da tensão.
(2) Defina o valor atual constante (valor de proteção contra sobrecorrente); (Por exemplo, o valor atual constante definido é 3.00A, então a corrente máxima quando você usa o produto só pode atingir 3A, e o LCD exibirá &CC& quando a corrente atingir o status 3A, caso contrário, o LCD exibirá& Status &CV&)

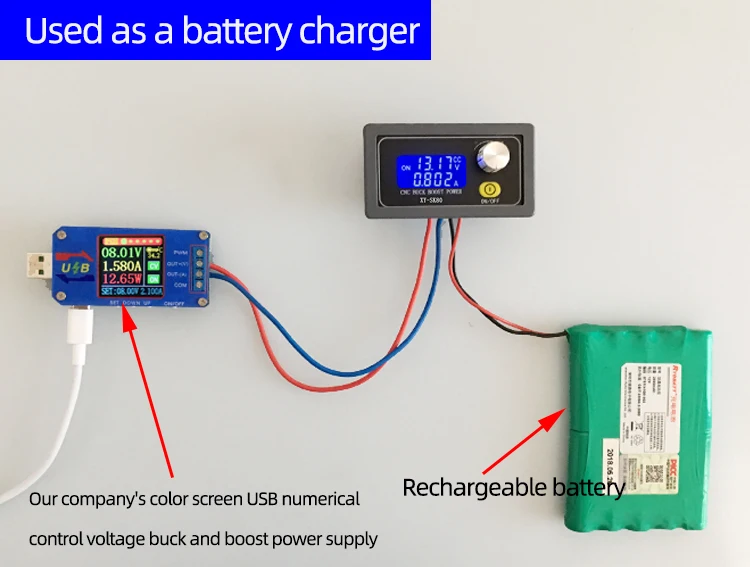

4,2. Usar como carregador de bateria
Produtos sem função de corrente constante não podem ser usados para carregar a bateria. Devido à grande diferença de tensão entre a bateria esgotada e o carregador, a corrente de carga é muito grande e a bateria está danificada. Carregamento atual, quando o carregamento atinge um certo nível, ele voltará automaticamente para o carregamento de tensão constante.
(1) Determine a tensão de carga do flutuador e a corrente de carga da bateria recarregável; (se o parâmetro da bateria de lítio for 3.7V / 2200mAh, a tensão de carga do flutuador será 4.2V, se é uma bateria recarregável de 12V, a tensão da carga do flutuador é ajustada geralmente 14V ou assim)
(2) Em condições sem carga, defina o valor da tensão para que a tensão de saída atinja a tensão de carga flutuante; (se a bateria de lítio 3.7V estiver carregada, ajustar a tensão da saída a 4.2V)
(3) Sob condições sem carga, defina um valor atual constante (corrente de carregamento da bateria);
(4) Conecte a bateria e carregue.

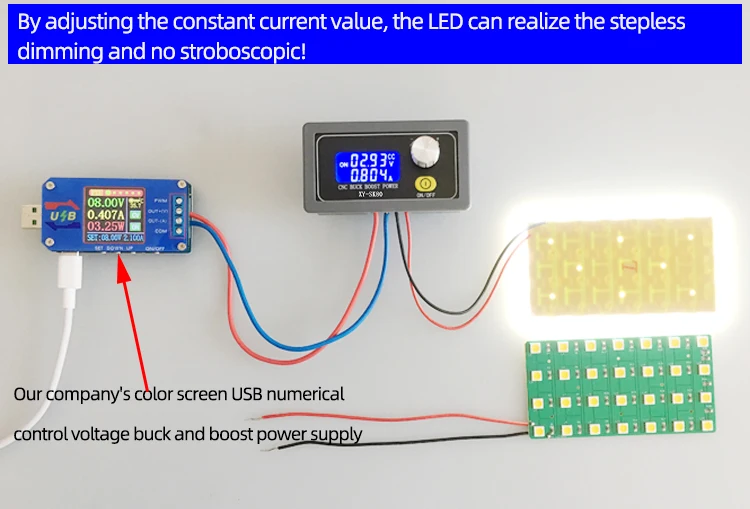

4,3. Use como LED driver atual constante
(1) Determine a corrente de trabalho e a tensão máxima de trabalho do LED que você precisa dirigir;

(2) Sob condições sem carga, defina o valor da tensão e o valor atual para que a tensão de saída atinja a tensão e a corrente máximas de funcionamento do LED;

(3) Conecte o LED e teste a máquina.

Este produto pode realizar o escurecimento stepless do diodo emissor de luz ajustando o valor atual constante (entre 0-corrente de trabalho), sem estroboscópio!!

5. Função detalhada:
5,1 estatísticas capacidade/energia/tempo run:
As estatísticas são iniciadas automaticamente depois que a energia é ligada. O valor do último estado é exibido depois que a energia é desligada. A gravação é reiniciada automaticamente depois que a energia é ligada novamente. Na interface correspondente, pressione longamente o botão ON / OFF por 3 segundos Os dados correspondentes são apagados automaticamente.

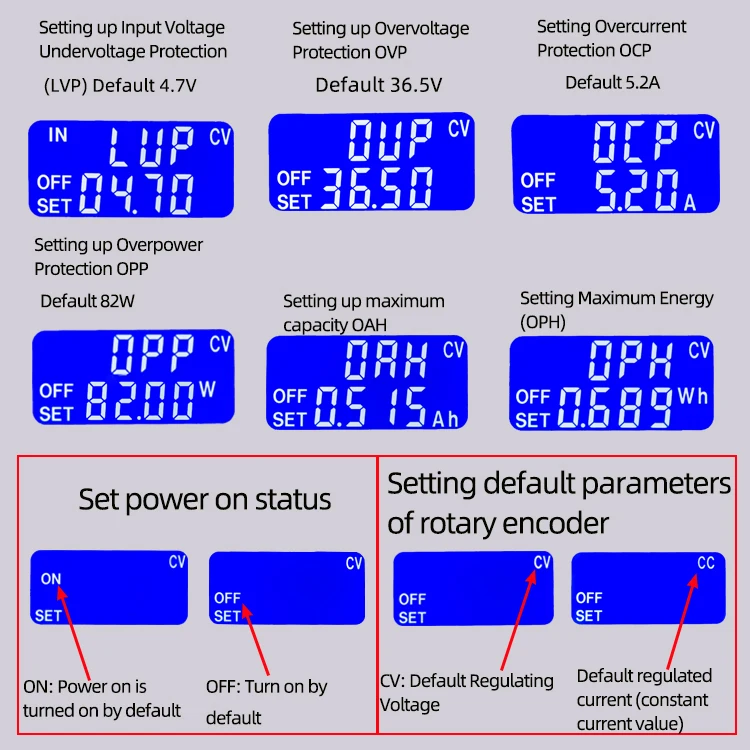

5.2 Ajuste a capacidade máxima/energia máxima/tempo máximo
5.2.1. Definir a capacidade máxima (OAH) /energia (OPH): quando a função OAH / OPH estiver activada, quando a capacidade/energia estatística for superior à capacidade/energia máxima definida, o poder desligará automaticamente a saída e pisca &OAH& / ‘OPH’; Depois que o alarme é levantado, As estatísticas capacidade/energia são automaticamente apuradas;
5.2.2. Definir o tempo máximo de descarga (OHP): Quando a função OHP estiver ativada, quando o tempo de funcionamento da fonte de alimentação for superior ao tempo máximo de descarga definido, a fonte de alimentação desliga automaticamente a saída e pisca &OHP&; depois que o alarme OHP é liberado, as estatísticas de tempo são automaticamente apagadas;
Esta função pode conseguir a fonte de alimentação quantitativa/cronometrada bem.
Nota: Quando as funções OAP / OPH e OHP não estiverem ligadas, a fonte de alimentação registrará automaticamente a capacidade/energia e o tempo de execução. Depois que as funções OAH / OPH e OHP são ativadas, a fonte de alimentação desliga automaticamente a saída após atingir o valor definido; O tempo de execução está no modo de contagem regressiva;

6. Precauções:
6,1. Entrada do módulo VIN-proibida e saída OUT-curto-circuito, caso contrário, a função atual constante é inválida.
6,2. Certifique-se de que a potência da fonte de alimentação seja sempre maior do que a potência exigida pela carga de saída!
6,3. Se o produto quer output na carga máxima, o poder de entrada deve ser 15V ~ 36V, o poder está acima de 100W, mais baixa a tensão de entrada, menor a potência de saída, o limite da corrente de entrada: máximo 7A, mais de 7A, O produto não será capaz de funcionar por um longo tempo.
6,4. O módulo possui função de proteção contra subtensão. O padrão é aproximadamente 4.7V. Quando for menor que esse valor, a saída será automaticamente desconectada. Quando a tensão é superior a 4,7 V,
A saída será restaurada automaticamente. Quando a corrente de entrada é relativamente grande, não ignore a tensão parcial no fio de entrada).
