Compatível com Bluetooth Serial Port Adapter Board Adaptador Master-slave Módulo Serial para Serial Module Board Bc04-b
R$ 51,74
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Cutomizado | SIM |
| Número do Modelo | Title e Photo |
| Temperatura de Operação | Datasheet |
| Potência de Dissipação | Datasheet |
| Tensão de Alimentação | Datasheet |
| Aplicação | Other |
| Condição | Novo |
| Tipo | Other |
| Nome da Marca | KAI TUO da |
| Origem | CN (origem) |
| Types OF | Single Chip |
| Power | Bc04-b |
| Special Service | Bc04-b |
| Pacote | Pacote |
| Batch Number | Bc04-b |
1. Componentes Eletrônicos e Peças
Informações download endereço:Http:// pan.baidu.com/share/linkshareid=2295164403&uk=2302102993
O módulo temBQB Certificação
Para a importação e exportação amigos comerciais têm várias vantagens importantes Oh
Descrição do produto:
BLK-MD-BC04-B está atualmente no mercado o módulo Bluetooth serial mais poderoso, o módulo usa Blue2.0, suporta o modo mestre e escravo, suporte para configurações de hardware / software modo mestre-escravo, Suporta até 29 comandos AT e 9 instruções de feedback automático, suporta taxa de transmissão de 1200 a 1382400.29 AT comando de controle downlink + 9 instruções para você criar a solução serial Bluetooth mais poderosa!
Segundo, a série do produto nomeando regras introduzidas
BC04-BCom BC04-AA diferença:
BC04-BÉ o mestre da integração do módulo serial Bluetooth, o mestre e o escravo podem ser comando para alternar, completar as instruções completas
BC04-AÉ dos produtos do módulo, pode somente fazer das configurações de fábrica, o uso de simples, barato

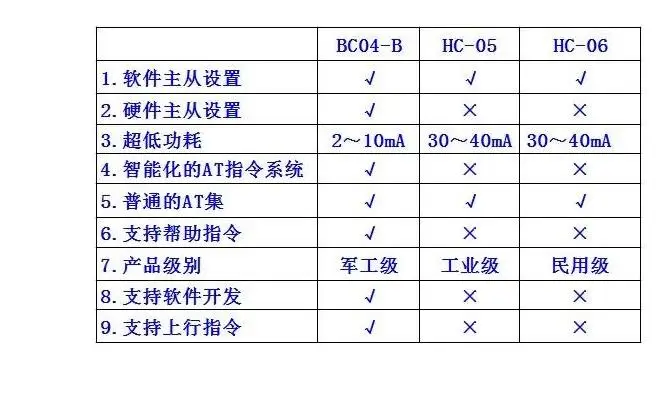

BC04-BDiferenças com outros produtos similares:
2. Circuitos Integrados
3. Compatível com Bluetooth Serial Port Adapter Board
Terceiro, a descrição do produto
1,Adotar RSEChip Bluetooth mainstream, Bluetooth V2.0Normas do protocolo
2,Tensão operacional do módulo serial 3.3V, A distância é geralmente 15 medidores
3,Baud fábrica padrão taxa 9600, O usuário pode definir.
4,Suporte macio/Configurações do hardware modo mestre-escravo
5,Indicação de status, conexão e saída de sinal de status não conectado, fácil de MCURastreamento de status do módulo

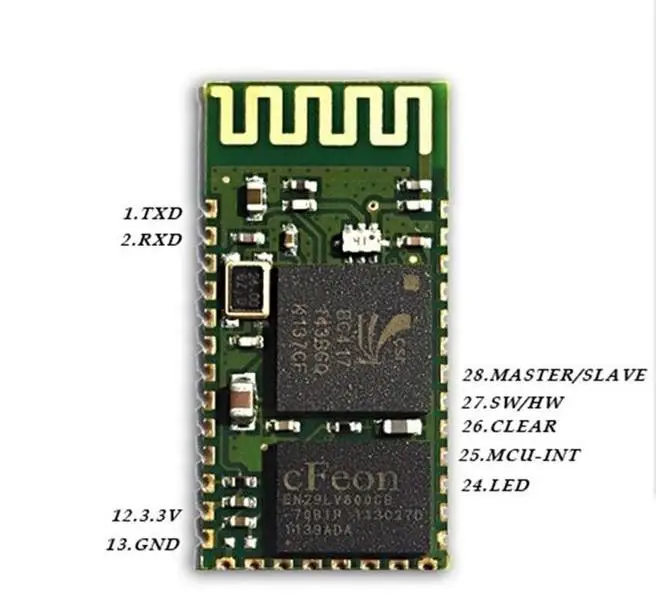

6,O tamanho do módulo do núcleo é: 26.7mm x 13mm x 2.2mm
7,Trabalho atual: Correspondência: 2~ 10mAO emparelhamento não é comunicado: 5~ 6MaComunicação: 20mA
8,Corrente do sono: não dorme, mas suporta o modo baixo consumo
9,Para GPSSistema da leitura do medidor do gás da água e da eletricidade da navegação, sistema de controlo mineiro industrial do campo.
10, Pode ser usado com computadores portáteis Bluetooth, computador mais adaptador Bluetooth, PDAE o outro equipamento para a conexão sem emenda
Quarto, aplicações do produto
O módulo é usado principalmente para transmissão sem fio de dados de curto alcance. Pode ser facilmente conectado com o dispositivo Bluetooth do PC, você também pode trocar dados entre os dois módulos. Para evitar a conexão tediosa do cabo, pode diretamente substituir a linha serialO
ParaImpressora Bluetooth ParaColeta wireless dos dados;
ParaBrinquedos controle remoto Bluetooth Para Equipamento testando automotivo;
ParaControlo a distância industrial, telemetria ParaTransmissão de dados sem fio Bluetooth;
ParaTráfego,Posicionamento do Downhole, alarme ParaPOSSistema, teclado sem fio, mouse
ParaAquisição automatizada de dados; ParaTransmissão de dados wireless; sistema bancário
ParaGoverno rua lâmpadas equipamentos de poupança de energia ParaTelevisão estação programa interativo votação equipamentos;
ParaSem fioLedExibir sistemaOs seguintes são os mesmos que o&Joystick Bluetooth, punho do jogo do Bluetooth
ParaCasa inteligente, controle industrial ParaAutomação predial, segurança, equipamentos, monitoramento sem fio, controle de acesso
Quinto, características do produto
1, a tensão da fonte de alimentação de 3.3V, corrente unpaired de aproximadamente 2-10mA, após o emparelhamento aproximadamente 20mA, proibido absolutamente inverter o poder!
2, pino led indica o status da conexão Bluetooth, o pulso de saída que nenhuma conexão Bluetooth, a saída é alta que o Bluetooth está conectado e abra a porta
3, o nível de interface 3.3V, pode ser conectado diretamente a uma variedade de chip único (51, AVR, PIC, ARM, MSP430, etc.), o microcontrolador 5V pode igualmente diretamente ser conectado, nenhum MAX232 não pode atravessar MAX232!
4, módulo e acesso ao computador, então chip MAX3232 conectado à porta serial do computador
5, aberto à distância efetiva de cerca de 15 metros, mas não a distância para garantir a qualidade da conexão
6, após a partida quando a porta serial full-duplex, não há necessidade de entender qualquer protocolo Bluetooth, mas apenas suporta bits de dados de 8 bits, 1 stop bit, sem formato de comunicação paridade, que é o formato de comunicação mais utilizado, não suporta outros formatos O
7, na ausência de uma conexão Bluetooth para suportar o comando AT para definir a taxa de transmissão, nome, senha correspondente, defina os parâmetros de economia de energia. Conexão Bluetooth muda automaticamente para o modo transparente
8, tamanho pequeno (2.7cm * 1.3cm), produção do remendo da fábrica, para assegurar a qualidade do remendo.
9, o link para o escravo, do desempenho e de uma variedade de computadores Bluetooth-permitidos, anfitrião de Bluetooth, a maioria com telefones de Bluetooth, PDA, PSP e o outro emparelhamento terminal inteligente, entre a máquina não pode combinar

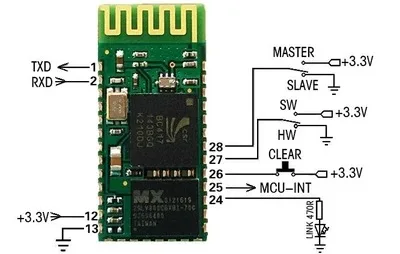

6, defina os métodos e etapas do modo mestre e escravo do módulo:
Configurações do hardware:
Modo principal: 1, PI0 (4)-Macio/Porta do ajuste do mestre do hardware: ajuste baixo (Ou vago)Definir o modo mestre e escravo para o hardware
2, SeráPIO (5) – hardware mestre e escravo configurações: 3.3V alta
Modo escravo: 1, PI0 (4)— Macio/Porta do ajuste do mestre do hardware: ajuste baixo (Ou vago)Definir o modo mestre e escravo para o hardware
2, O PIO (5) –Configuração Master Hardware Porto: Terra (Ou vago)
Configurações do software:
Modo principal: 1, PI0 (4)— Macio/Mestre de hardware da porta set: conjunto 3.3VAlto nível
2, Abra o HyperTerminal ou outra ferramenta de depuração serial para definir a taxa de transmissão de 9600Dados, bit 8Bit, pare o bit 1Bocado, nenhum bocado paridade, nenhum controle do fluxo.
Os seguintes são os mesmos que o& 3 , Porta serial para enviar caracteres &AT + ROLE1 \ r \ n&, retornado com sucesso &+ ROLE = 1 \ r \ n OK \ r \ n&, onde \ r \ n é a linha de retorno do carro
Modo escravo: 1, PI0 (4)— Macio/Mestre de hardware da porta set: conjunto 3.3VAlto nível
Os seguintes são os mesmos que o& 2 , Abra o HyperTerminal ou outra ferramenta de depuração serial para definir a taxa de transmissão de 9600 Dados, bit 8 Bit, pare o bit 1 Bocado, nenhum bocado paridade, nenhum controle do fluxo.
3, A porta serial envia o caractere &AT + ROLE0 \ r \ n&,Retornado com sucesso &+ ROLE = 0 \ r \ n OK \ r \ n&,Onde \ r \ nPara a linha do retorno do transporte
