Completa Arco-íris V2.0 Dot Matrix Rgb Led Driver Shield Mais Led Rgb Matriz Módulo Driver Placa para Arduino Avr Cor

1. Circuitos Integrados

2. Led Driver Shield + Led Rgb Matriz

O circuito do driver baseado em 3 drivers de dissipador de corrente constante MBI5168 e um driver de fonte darlington M54564, combina o M54564 com um único driver de corrente constante DM163. A fim de melhor conduzir a matriz RGB e alcançar seu melhor desempenho, usamos o chip profissional de driver LED DM163 a bordo, usando o DM163, o para Colorduino ganha três 8 + 6-bit canais de hardware PWM control dos LEDs liberando o ATMega328P de ter que implementá-lo em software. E o DM163 compreende registradores do deslocamento, travas dos dados, corrente constante do canal 8 × 3 e 64×256 nível cinzento PWM para pela cor! Cada canal fornece uma corrente máxima de 60 mA.

Assim, cada ponto RGB tem 256 × 256×256 = 16.777.216 cores (16 milhões) em teoria, e é fácil usar o registro de correção de 6bit para calibrar o erro atual para cada LEDs de cor

Este escudo pode ser programado através do adaptador FT232 USB
A energia é fornecida por cabeçalhos de pinos ou por 2 conjuntos de terminais de mini parafuso, um interruptor deslizante selecionando entre os dois. Com o lado do pastor, você só pode usar a fonte de alimentação 5V e, no lado do terminal, agora suporta a fonte de alimentação 6.2-7.5V, mais de 7V causarão a febre DM163 e o suprimento de mais de 9V pode queimar sua placa. Os pinos que trouxeram a borda da placa incluem RX, TX e DTS, que podem ser usados para reprogramar o chip ATmega integrado, e SCA e SCL para comunicação I2C. Um LED verde na parte frontal da placa indica energia, embora seja principalmente obscurecido assim que você conecta o painel da matriz.
Se você tem um para Arduino UNO, mas só quer dirigir uma matriz de LED RGB, você pode considerar este escudo Colors, é compatível com para Colorduino v2.0.

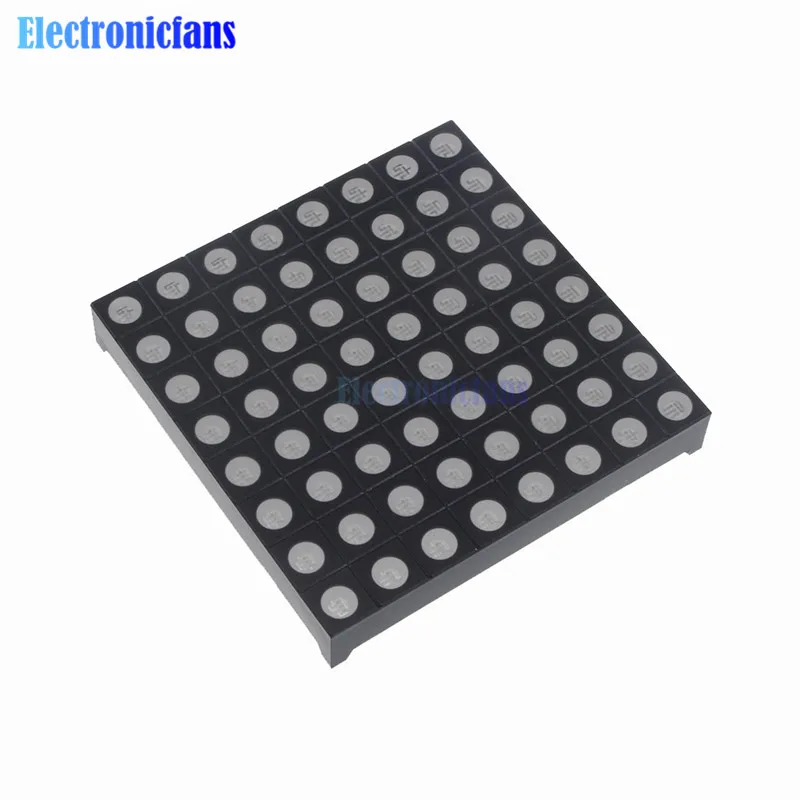

Para fazê-lo funcionar, você deve precisar desta matriz LED RGB,

Para mais informações sobre este produto, por favor visite a PÁGINA Wiki

Pacote incluído:

1 x LED RGB

1x Matrix Escudo do motorista
