Há muitas maneiras de conduzir o motor. Nosso robô usa a solução l298p mais comumente usada.

L298p é um excelente driver de motor de alta potência ic produzido pela stmicroelectronics. Ele pode acionar motores dc diretamente, motores de passo bifásicos e de quatro fases. A corrente motriz de até 2a e o terminal de saída do motor adota oito diodos pontiagudos de alta velocidade como proteção.

Projetamos o motor driver shield v2 com base no circuito l298p.

O design empilhável pode torná-lo conectado diretamente ao arduino, reduzindo a dificuldade técnica de usar e dirigir o motor.

Empilhe diretamente o escudo do driver do motor na placa uno r3, depois que o morcego for ligado, ligue o botão deslizante, para fornecer a energia para o escudo de driver do motor keyestudio v2 e uno r3 board.

Para fiação simples, o escudo do driver do motor vem com interfaces anti-reversas. Ao conectar o motor, fonte de alimentação e módulos de sensor, você só precisa conectar diretamente.

A interface bluetooth no escudo do driver do motor é totalmente compatível com o módulo bluetooth keyestudio osmo. Ao conectar, basta conectar o módulo bluetooth osmo na interface correspondente.

Ao mesmo tempo, o escudo de acionamento do motor trouxe portas digitais e analógicas extras em cabeçalhos de pino de 2.54mm, para que você possa continuar a adicionar outros sensores para extensão de experimentos.

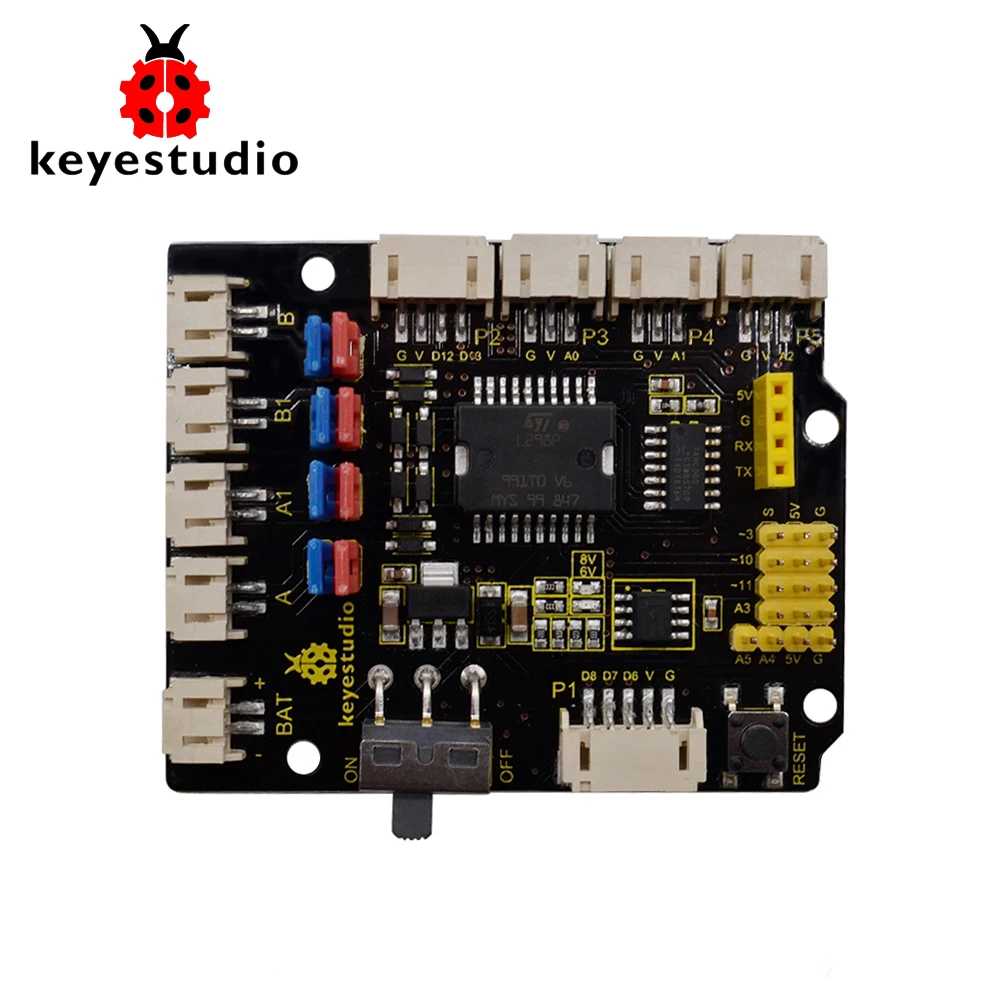

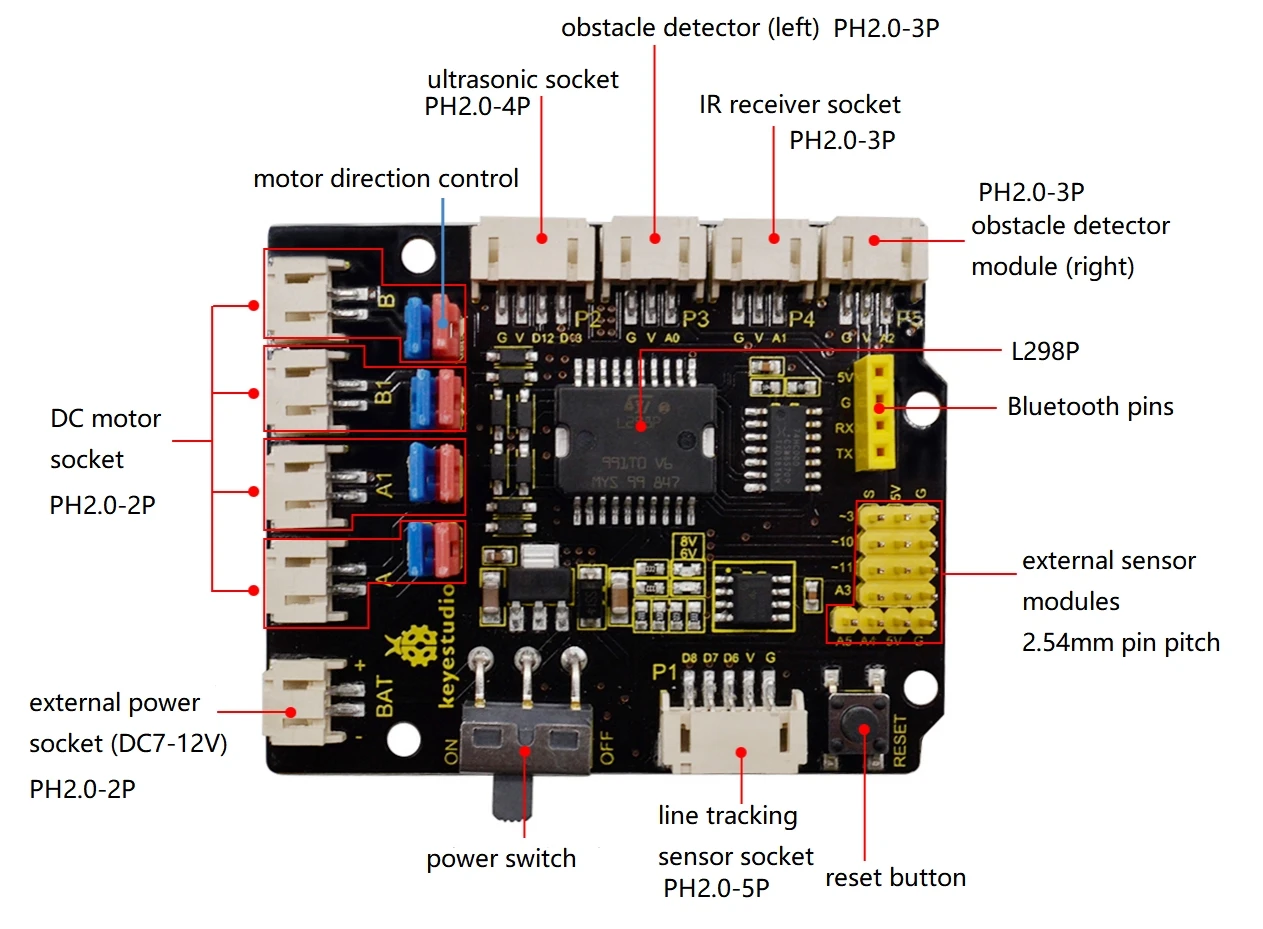

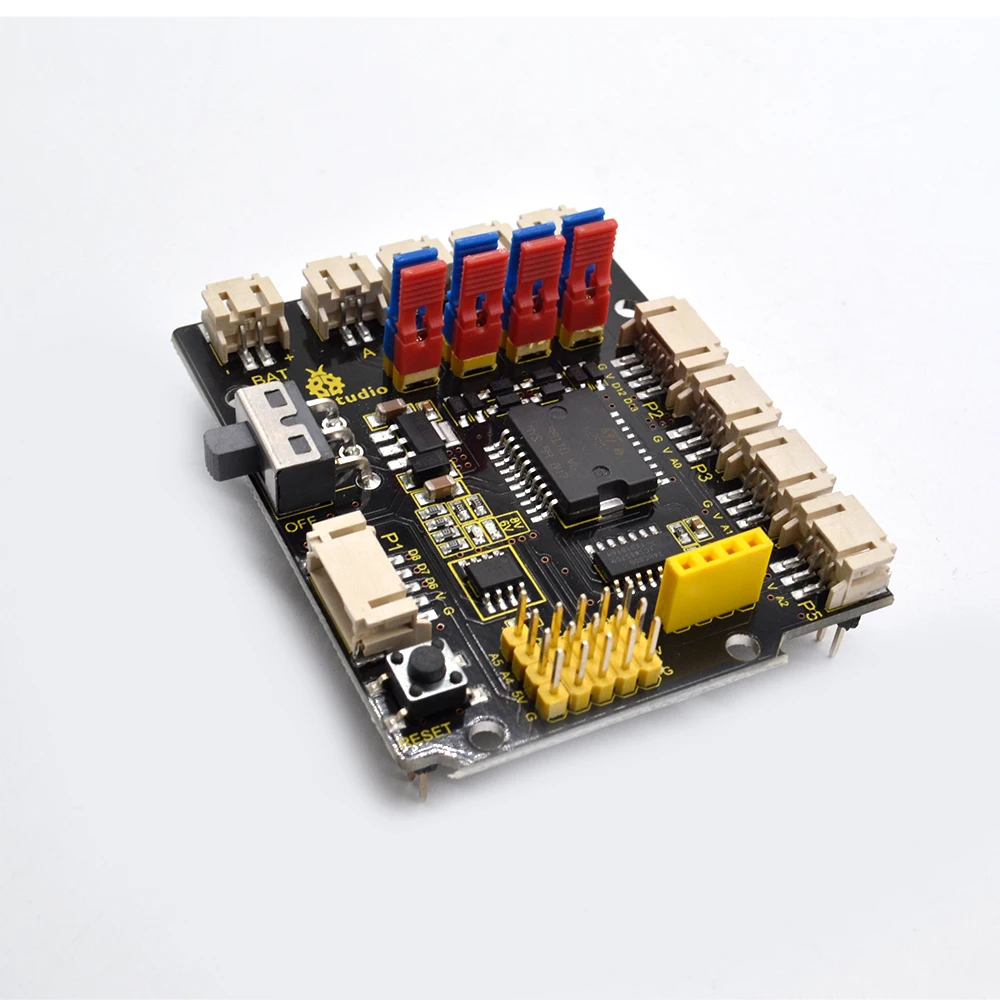

O escudo de acionamento do motor pode acessar 4 motores dc, padrão pela conexão do jumper. O conector do motor a e a1, conector b e b1 são separadamente em paralelo.

Os 8 jumpers podem ser aplicados para controlar a direção de giro de 4 motores.

Por exemplo, se alterar os 2 jumpers perto do conector do motor a da conexão horizontal para a conexão vertical, a direção de giro do motor a é oposta à direção de rotação original.

Detalhes técnicos

Tensão de entrada da peça lógica: dc5v

Tensão de entrada da peça de condução: dc 7-12v

Corrente de trabalho da peça lógica: <36ma

Corrente de trabalho da peça de condução: <2a

Dissipação de potência máxima: 25w (t = 75

Temperatura de trabalho: -25 ~ 130

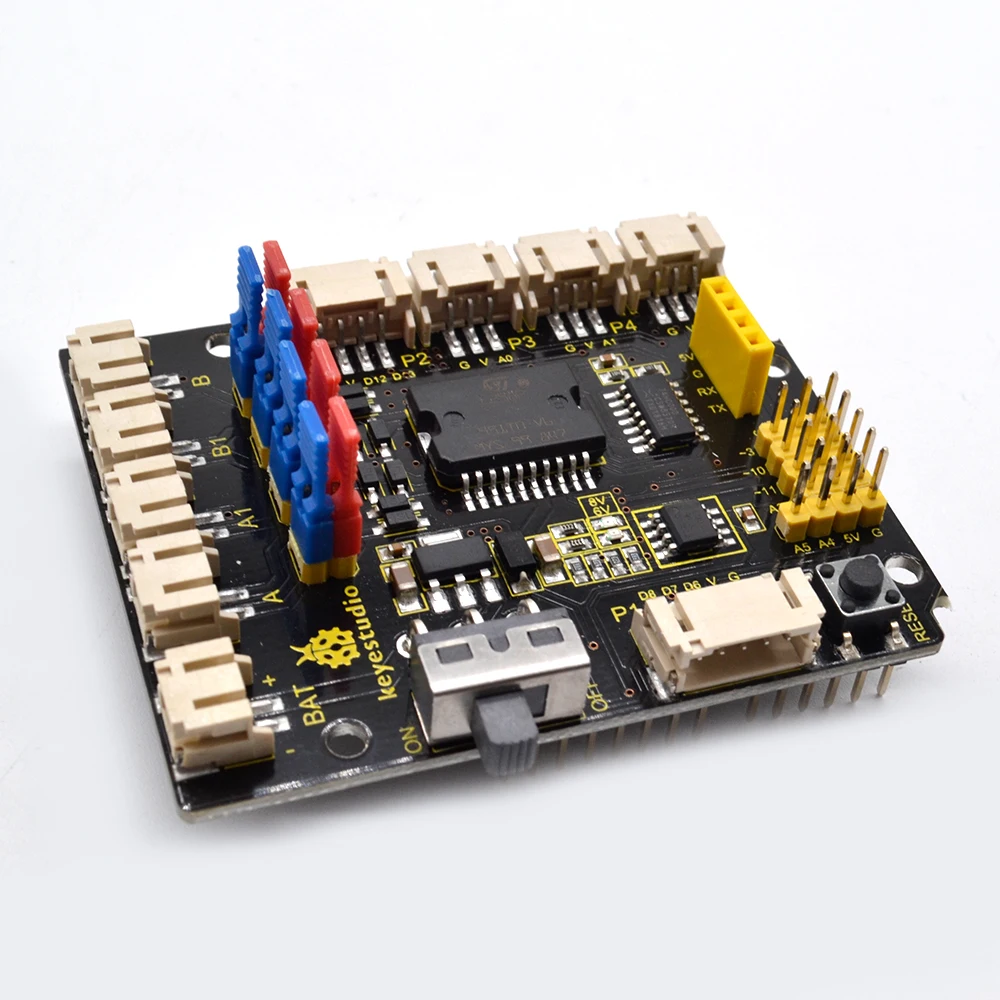

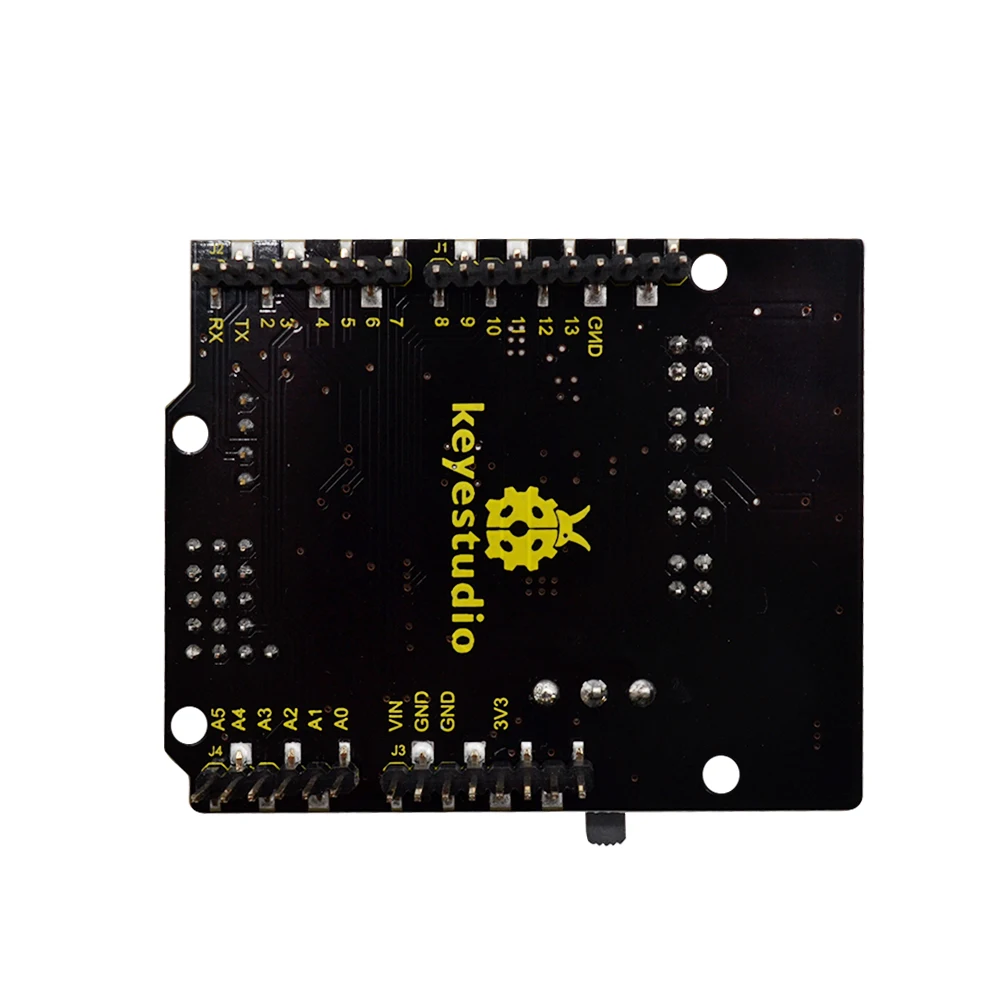

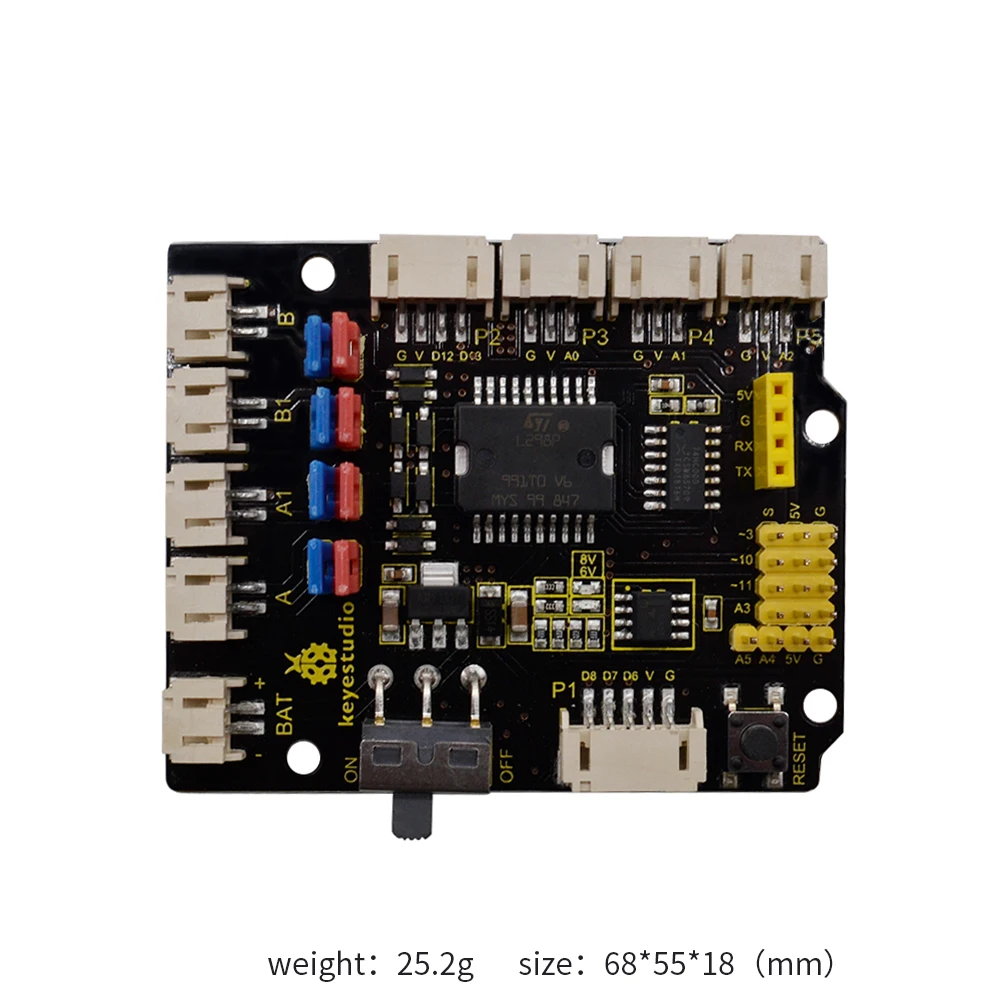

Dimensões: 66mm * 55mm * 18mm

Peso: 25.2g
