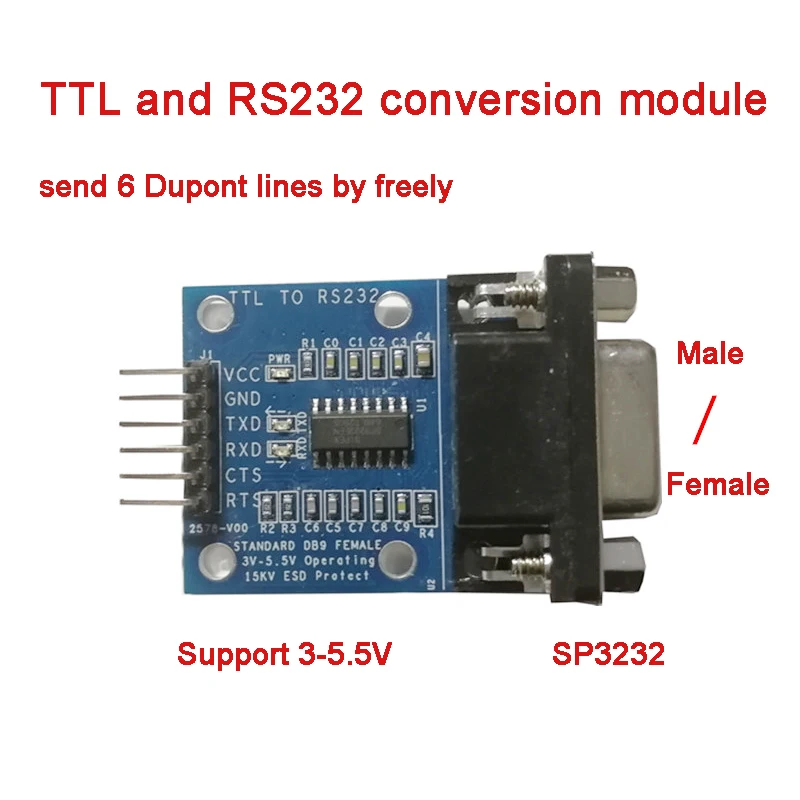

Conversão de Nível de Porta Serial Sp3232 Ttl para Conversão Mútua Rs232 Macho e Fêmea Módulo Ttl
Original price was: R$ 27,24.R$ 25,91Current price is: R$ 25,91.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | TTL TO Rs232 Mutual Conversion Male AND Female Rs232 TO TTL Module |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Reyebu |
| Origem | CN (origem) |

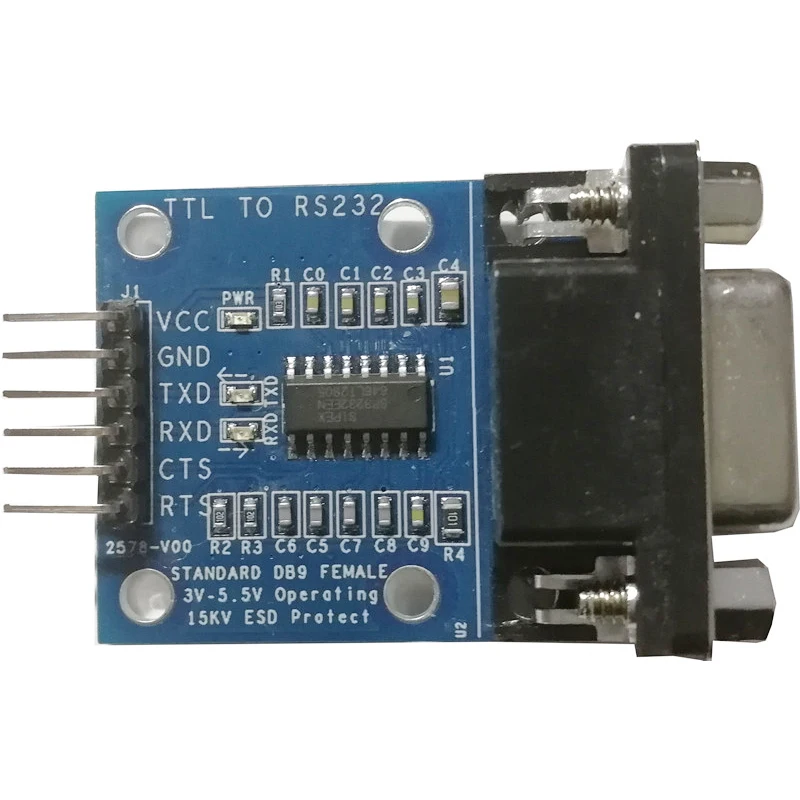

Conversão de nível de porta serial sp3232 ttl para rs232 conversão mútua masculina e feminina rs232 para módulo ttl
Descrição:
O principal objetivo:
1. a porta serial ttl da mcu, como microcomputador de chip único, arm, fpga, arduino, etc. se comunicam com equipamentos de nível rs232
2. telefone celular piscando, xbox360 piscando, gps, bússola eletrônica, inspeção de carro, piscando em dvd, reparo de disco rígido, atualização de descodificador (a realização desta parte da função requer que o comprador tenha a capacidade de piscar relevante, a equipe de atendimento ao cliente desta loja não o operará)
3. expansão da porta serial do dispositivo
4. comunicação de porta rs232 com computador pc

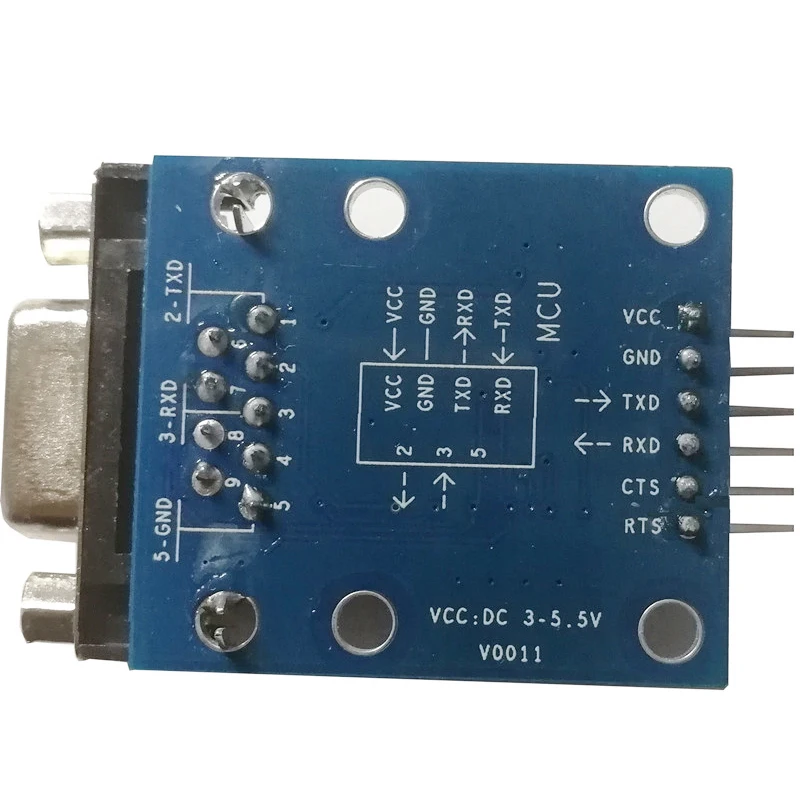

Instruções de uso: (tome o mcu como um exemplo para explicar como conectar cada linha de pinos)
Ttl (uart) end:
Vcc: conecte a dc 3v-5.5v
Gnd: conecte ao gnd
Txd: conecte ao mcu. rx (fluxo de sinal: mcu. rx <
Rxd: conecte ao mcu. tx (fluxo de sinal: mcu. tx> sp3232>> rs232.rx)
Cts e rts não são usados por padrão.
Terminal rs232:
Rxd: conecte ao rs232.tx (fluxo de sinal: rs232.tx> sp3232>> mcu. rx)
Txd: conecte a rs232.rx (fluxo de sinal: rs232.rx <
Gnd: conecte ao rs232.gnd
Cts e rts não são usados por padrão.

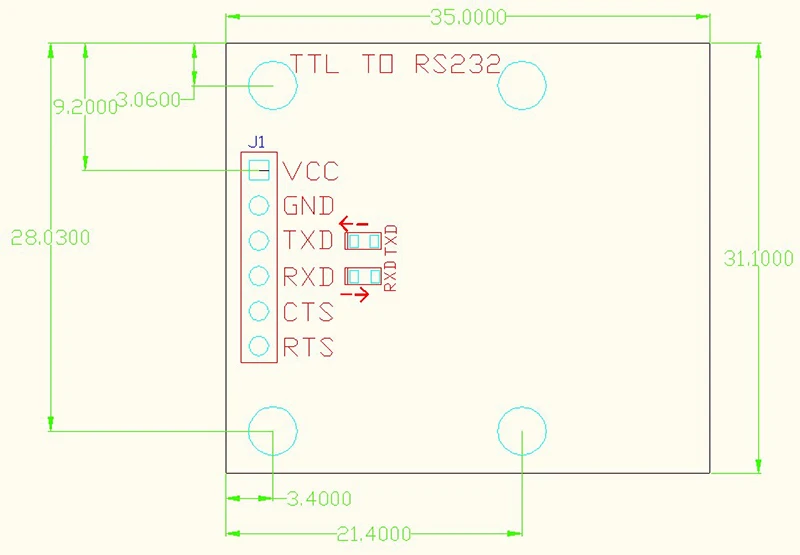

Dimensões (50 × 31.5 incluindo db9 e pinos) (unidade: mm):
Os quatro orifícios de montagem são, 2.
1. Circuitos Integrados
Pacote incluído:

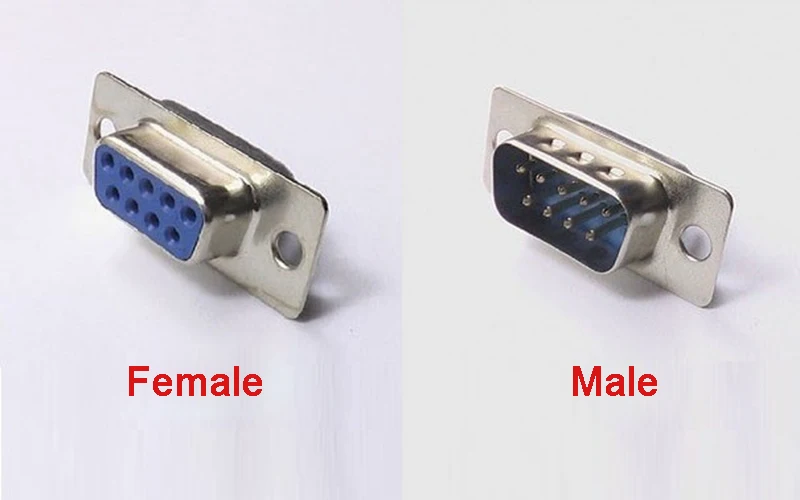

1 *Ttl para rs232 conversão mútua masculina e feminina rs232 para módulo ttl
2. Conversão de Nível de Porta Serial Sp3232
3. Componentes Ativos
4. Circuitos Integrados
5. Conversão de Nível de Porta Serial Sp3232
