Conversor de Rádio do Módulo da Placa do Inversor do Misturador do rf da Alta Frequência do Ganho de Ad831 0.1500mhz 10dbm com Capacitores da Isolação da C.c.

1. aplicação do produto:
O ad831 é uma baixa distorção, escala dinâmica larga, misturador da único-microplaqueta apropriado para RF-IF de downconversion em receptores do hf e do vhf, segundo misturador em estações de base do dmr, conversão dc-baseband, modulação de quadratura e demodulação, bem como detecção de deslocamento de doppler em aplicações de imagem de ultra-som.
2. características do produto
O ad831 fornece um + 24 dbm terceiro-fim ponto de intercepção para-10 dbm lo consumo de energia sem a necessidade de um driver lo de alta potência e sem as correspondentes questões de proteção e isolamento, resultando no desempenho melhorado sobre o desempenho do sistema dos misturadores passivos, reduz o custo do sistema.
O misturador é projetado para a operação da único-fonte, rf, se e portos de lo com capacitores do isolamento da c.c., fácil de usar. As entradas de rf e lo operam até 500mhz. A saída if é uma saída de tensão single-ended. Com largura de banda de saída de 250 mhz. Um único resistor conectado entre pinos para fora e fb é usado para definir o ganho. O amplificador tem baixas características do offset da c.c., que podem ser usadas para a conversão da frequência da cc-baseband e a demodulação da amplitude da quadratura e outras aplicações dc-acopladas.
O amplificador de saída do misturador e a melhor impedância da fonte, a figura de ruído do misturador ssb em 70 mhz 10.3 db. Ao contrário dos misturadores passivos, o ad831 não tem perda de inserção, elimina a necessidade de um duplexer externo e não requer terminação passiva.

3. especificações
Entrada do rf: 0.1-500mhz
Entrada de rf: + 10dbm (ponto de compressão 1db)
Entrada local do oscilador: 0.1-500mhz
Entrada local do oscilador:-10dbm
Se a saída: 0.1-200mhz
Tensão de alimentação: 9 – 11v single-ended fonte de alimentação

Pacote incluído:

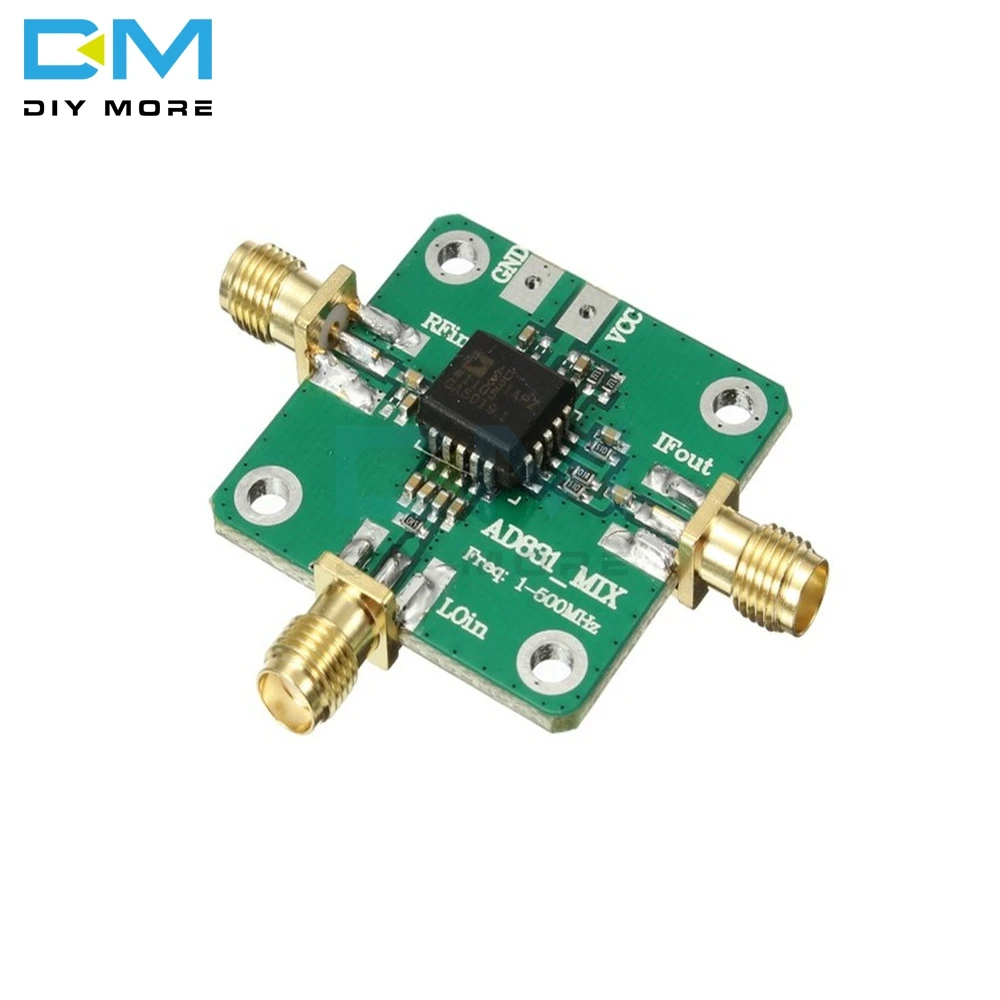

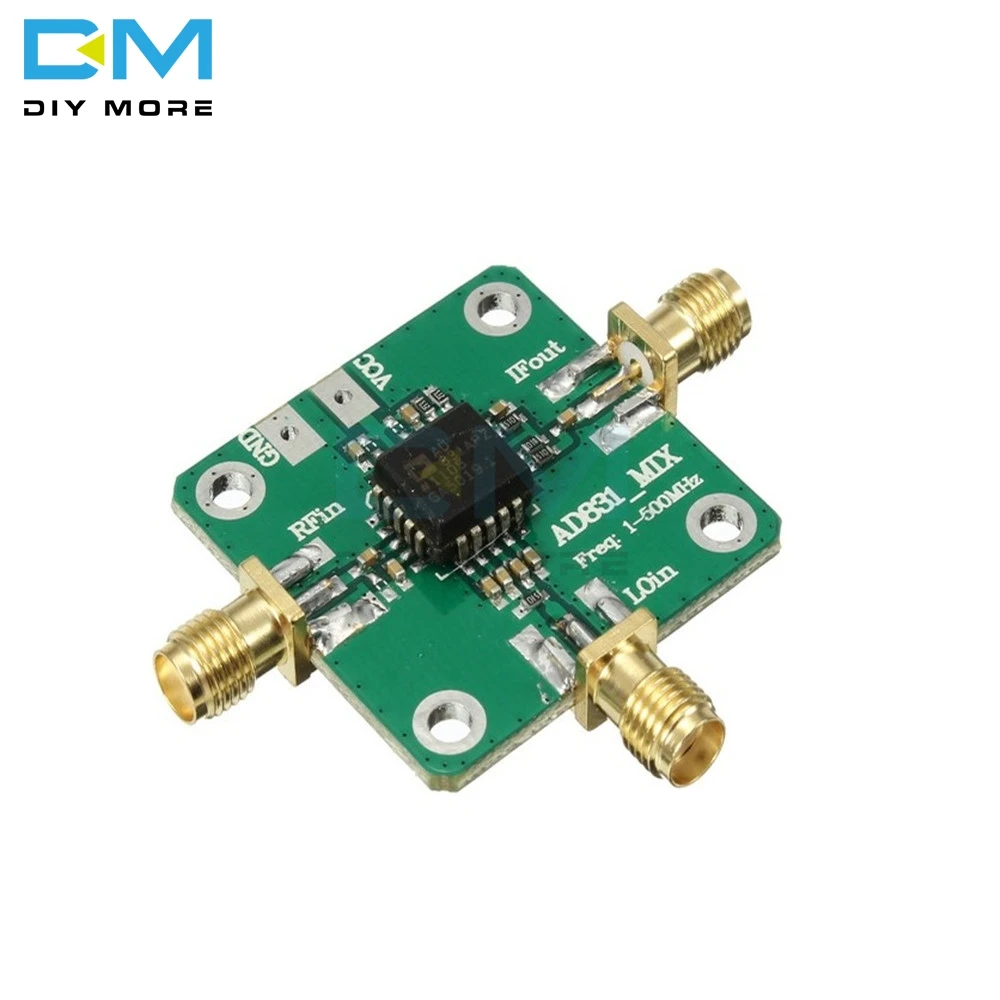

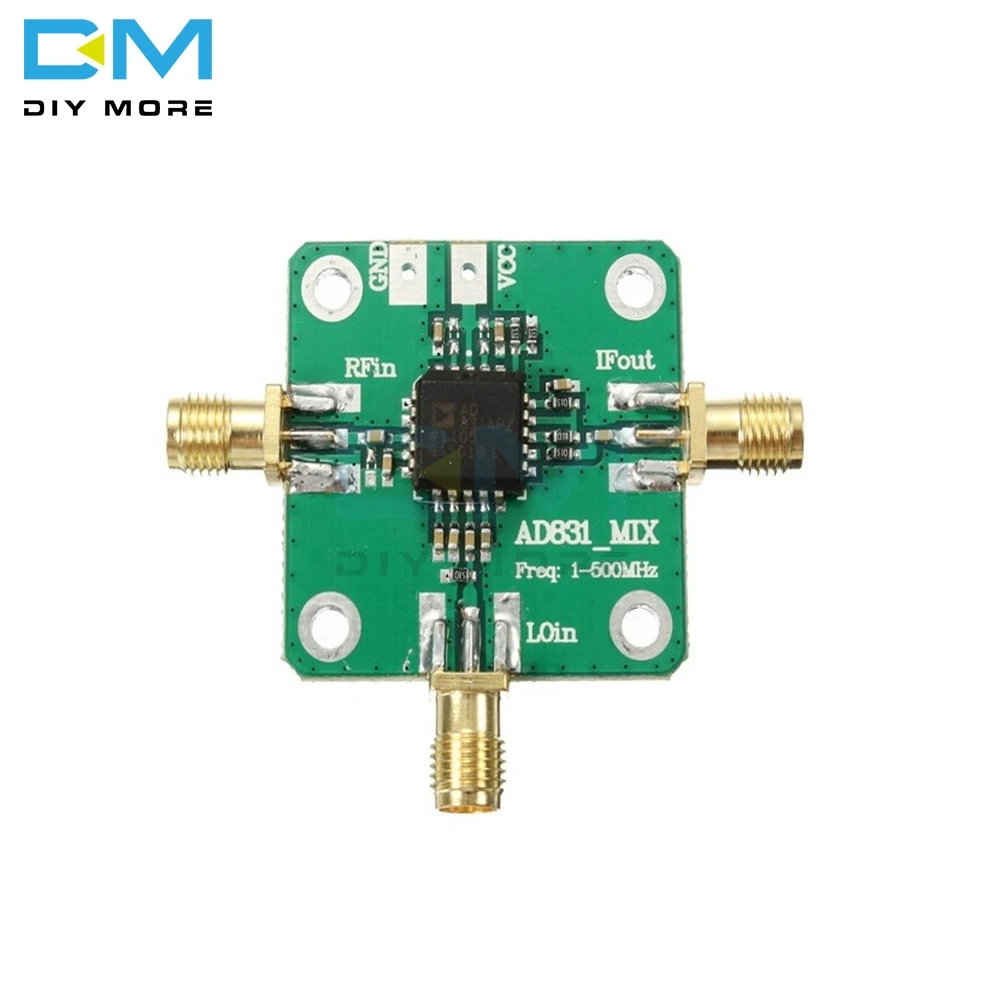

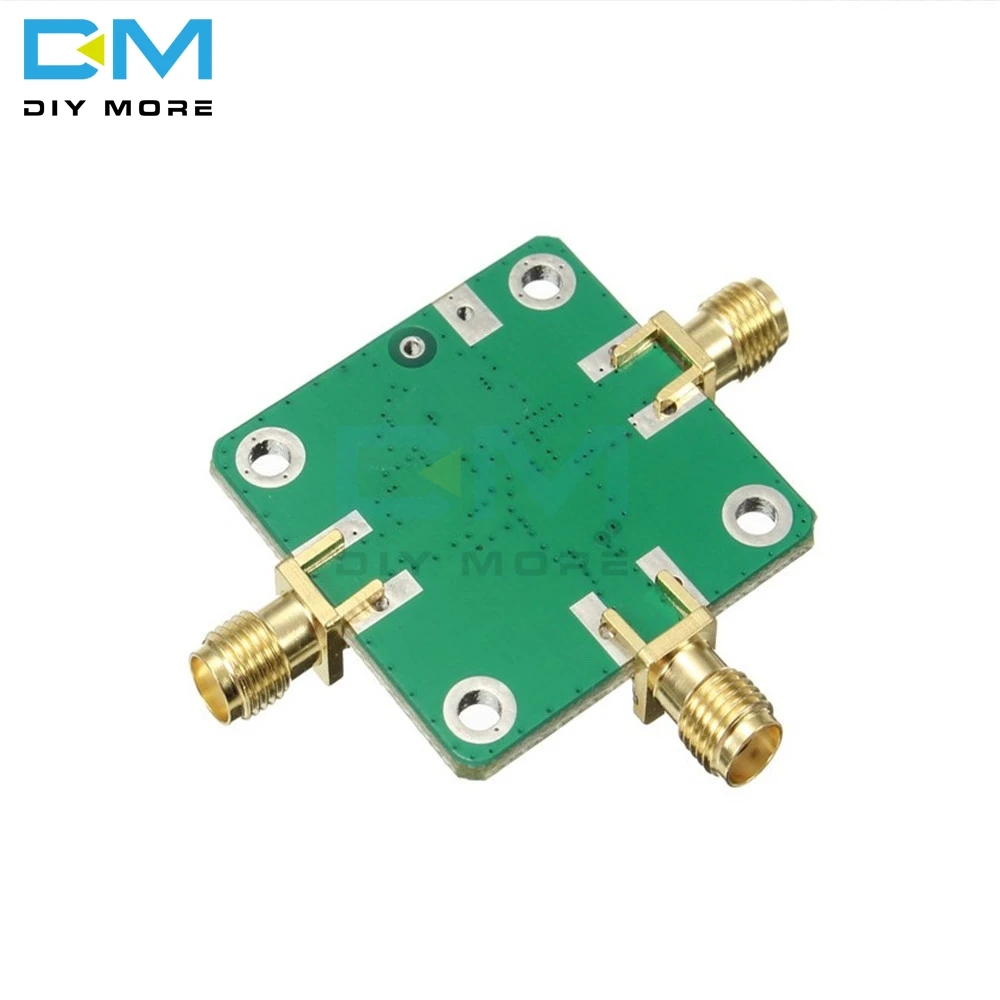

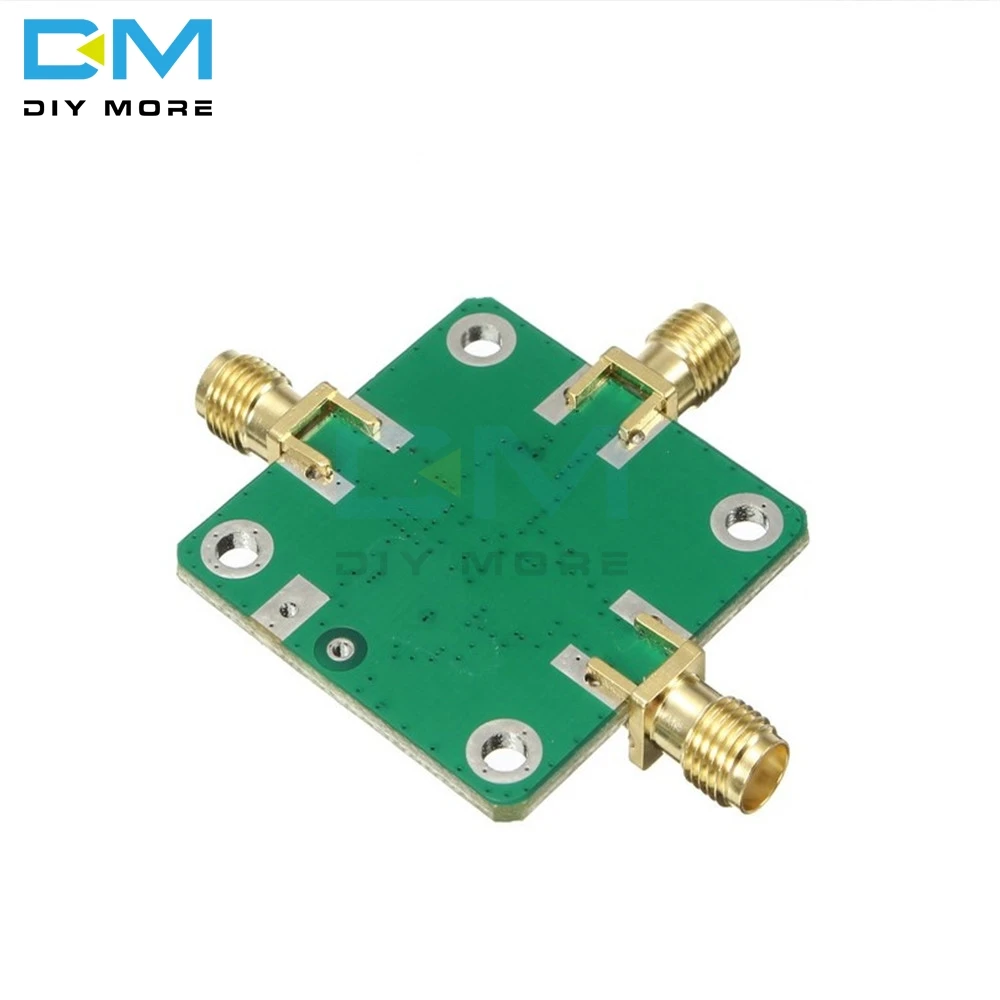

Módulo de alta frequência do inversor do misturador do rf de 1 x ad831 0.1-500mhz
