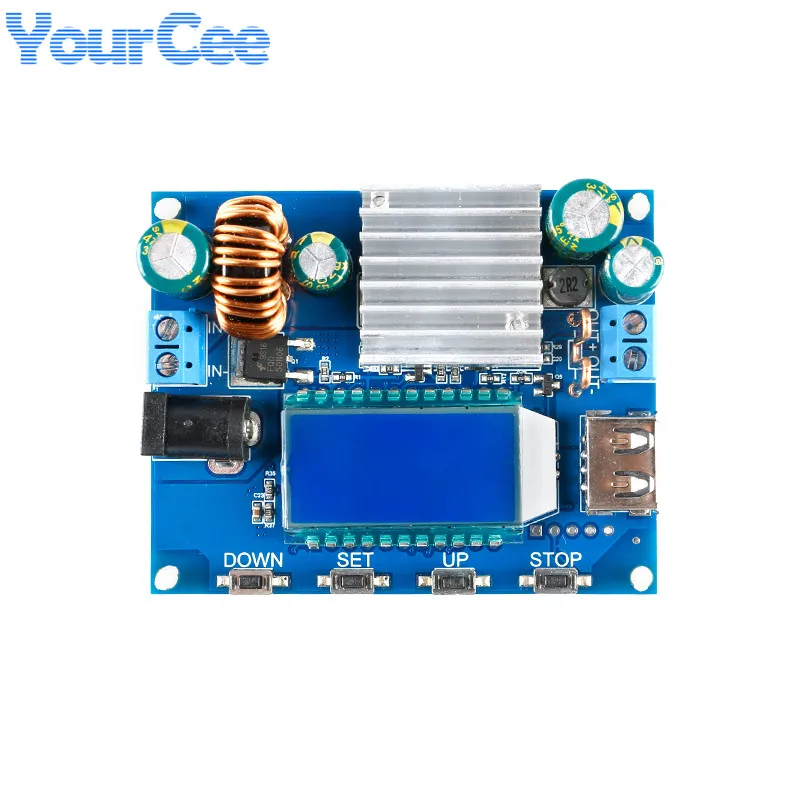

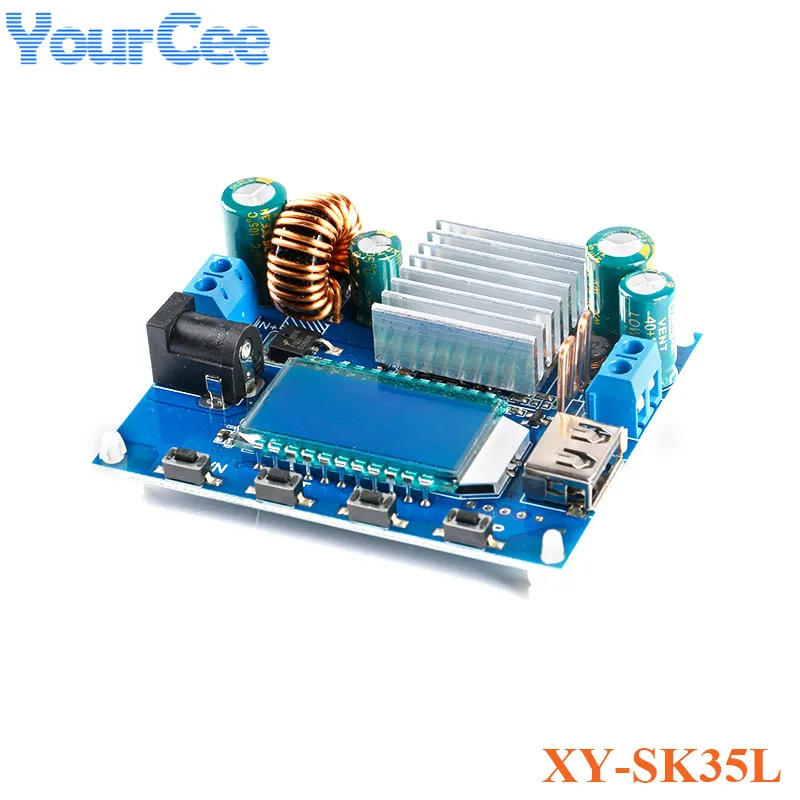

Conversor de Tensão Cnc Buck-boost com Display Lcd Módulo de Alimentação Ajustável Step-down dc cc cv 35w 4a Carregamento Solar Xy-sk35l

1. A tensão e a corrente podem ser ajustadas pelo controle numérico, que é conveniente, rápido, qualidade industrial e alta precisão, e podem ser usadas diretamente em projetos de engenharia;

2. A fonte de alimentação profissional LCD é adotada, com relação clara, operação simples e mecanismo de proteção quase perfeito;

3. Proteção de hardware: proteção anti-conexão reversa na extremidade de entrada, sem queimadura na conexão reversa; proteção contra curto-circuito na extremidade de saída, sem queimadura em conexão curta; anti-enchimento reverso na extremidade de saída, nenhum anti diodo de enchimento reverso adicional ao carregar a bateria; 4. Proteção de software: proteção contra sobretensão (OTP), proteção contra sobrecorrente (OCP), proteção contra sobrealimentação (OPP), proteção contra sobretemperatura (OTP), proteção contra sobretensão (LVP);

5. A tensão reguladora padrão ou o valor atual constante podem ser ajustados, o que pode ser ajustado rapidamente em várias aplicações;

6. A tensão e a corrente podem ser travadas para impedir o misoperation!

7. Cheio de materiais, desempenho estável e amplo uso.

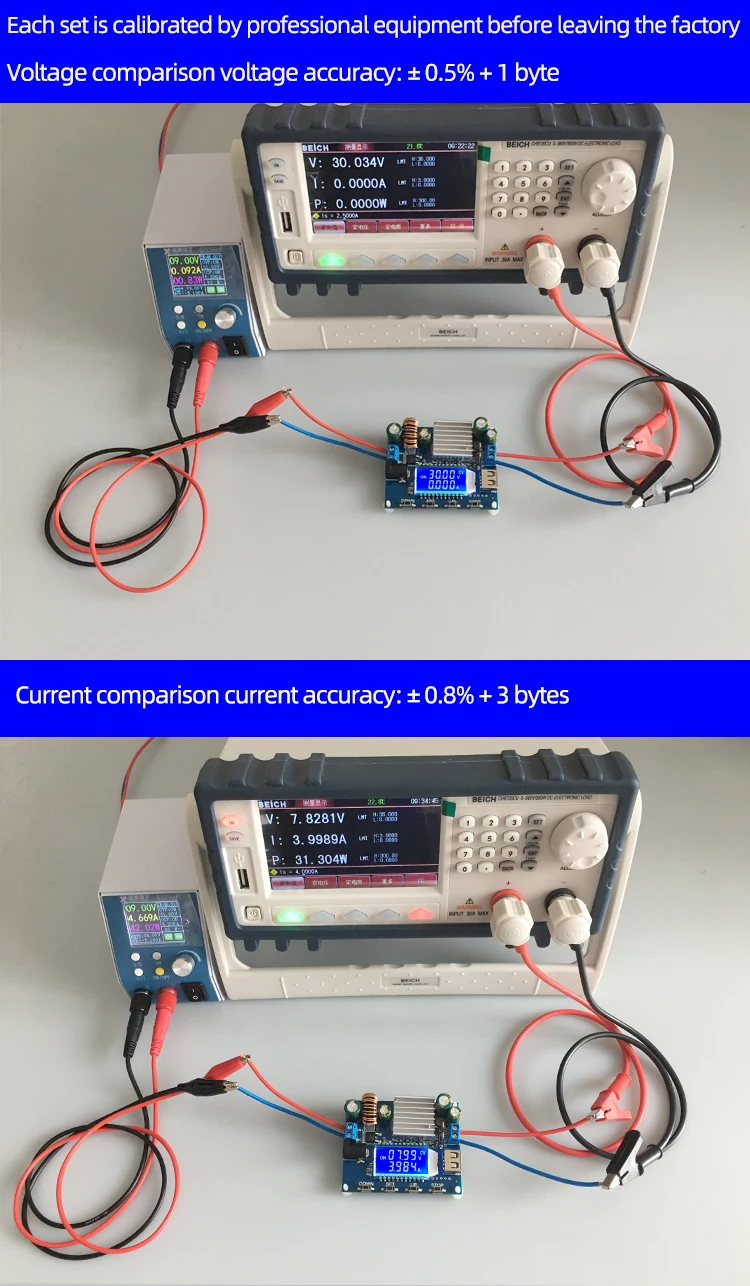

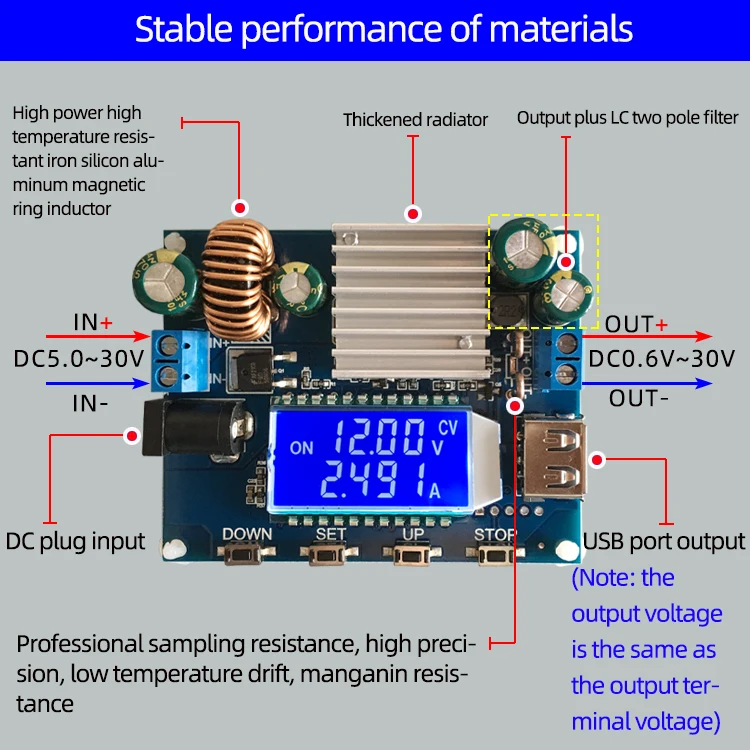

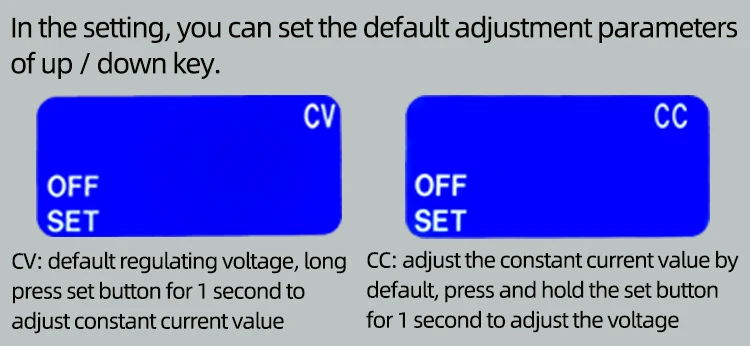

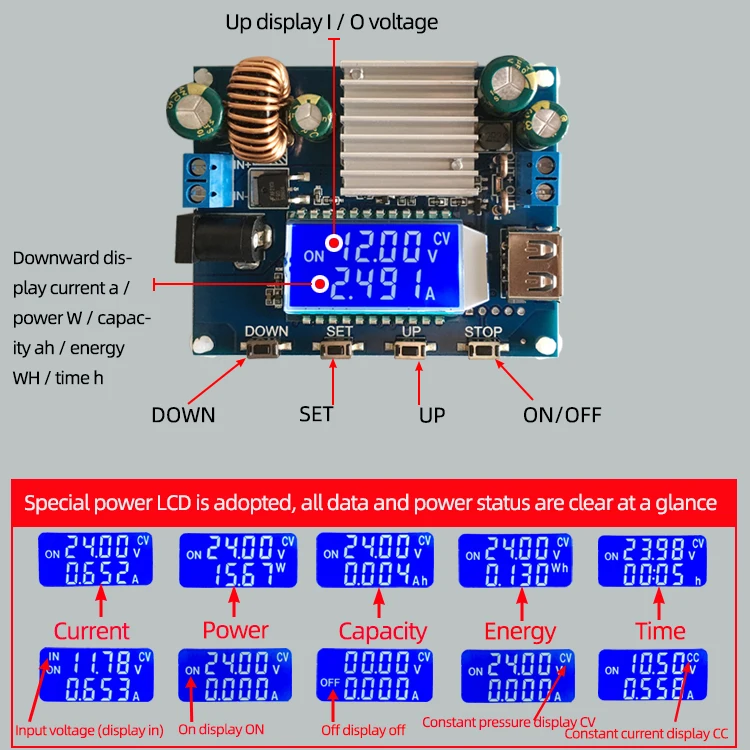

Parâmetros do produto: Tensão de entrada: DC5.0V-30V (LVP com proteção contra subtensão quando a tensão de entrada é inferior a 4,7 V, recomenda-se usá-lo quando a tensão de entrada é superior a 7V. Quando a tensão de entrada for inferior a 7V, a potência de saída diminuirá. Quanto menor a tensão de entrada, menor a potência de saída) Tensão de saída: DC0.6V-30vCorrente de saída: 0-4.0APotência de saída: 35W sob dissipação de calor natural, 50W sob refrigeração a arPrecisão da tensão: ± 0.5% + 1 palavra, resolução: 0.01V, precisão calibrada de fábrica Precisão atual: ± 0.8% + 3 palavras, resolução: 0.001A, Eficiência de conversão: cerca de 88% Início suave: simProteção de conexão reversa de entrada: Sim, a conexão reversa não queima Anti refluxo na saída: Sim, pode ser conectado diretamente à bateriaProteção contra curto-circuito de saída: sim, pode diretamente curto a proteção do terminalTemperature da saída (OTP): Sim, 100 ?Freqüência de trabalho: 180KHZKey Descrição: Pressione a tecla UP/DOWN brevemente, e a tensão será ajustada por padrão. Pressione e segure (rápido aumento/diminuição) é suportado. Pressione e segure o botão SET por 1 segundo para ajustar o valor atual constante (Valor limite atual); Ajuste e flash CV ao ajustar a tensão e ajuste e flash CC ao ajustar a corrente. Pressione brevemente a tecla SET para mudar a corrente do visor A/potência W/capacidade Ah/energia WH/ Tempo h; Pressione a tecla ON/OFF brevemente para ligar/desligar a saída de energia; Pressione longamente o botão ON/OFF por 2 segundos para alternar a tensão de entrada e saída do visor. Quando o CC é ajustado, o valor atual constante será ajustado por Padrão. Quando o LED é acionado, o escurecimento rápido pode ser realizado pressionando a tecla UP/DOWN, o que é muito conveniente!

Instruções de operação de configuração interface:

2,1. Pressione e segure o botão SET por 3 segundos para entrar na interface de configuração;

2,2. Ajuste o tamanho do parâmetro através da tecla UP/DOWN, suporte a pressão longa (aumento/diminuição rápidos), pressione rapidamente a tecla set para alternar o parâmetro a ser ajustado;

2,3. Na interface OAH / OPH / OHP, pressione rapidamente o botão &ON/OFF& para selecionar a abertura ou o fechamento da função correspondente. Se estiver fechado, exiba &—-&;

2,4. Na interface de parâmetros OAH / OPH, pressione longamente o botão &ON/OFF& para selecionar o intervalo de capacidade (9.999Ah/99.99Ah/999.9ah/9999Ah, 9.999Wh/99.99Wh/999.9Wh/9999Wh)

2,5. Depois que o parâmetro é definido, pressione e segure o botão definido por 3 segundos para sair da interface de configuração e salvar os parâmetros de configuração automaticamente; Nota: após a proteção do produto, a saída será desligada, e o LCD indicarão o código correspondente da proteção (LVP / OVP / OCP / OPP / OAH / OPH / OHP). O próprio chip também possui várias proteções. Se o próprio chip estiver protegido, o OEP será exibido.

Este produto tem travando a função:

Pressione e aperte o botão set por 5 segundos para bloquear a tensão e a corrente definidas para evitar a operação incorreta! Após o bloqueio, pressione e segure a tecla set por 5 segundos para desbloquear!

Uso do produto:

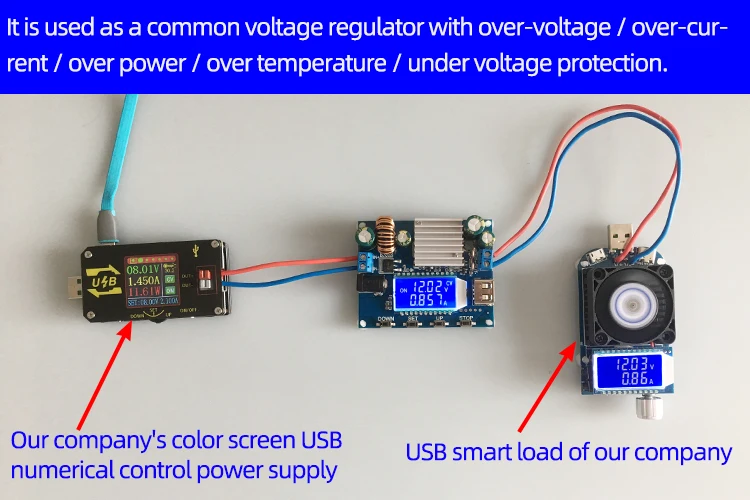

4.1. É usado como uma fonte de alimentação comum de aumento e queda de tensão com sobretensão/sobrecorrente/sobre energia/sobre temperatura/sob proteção de tensão;(1) defina o valor da tensão.(2) defina o valor atual constante (valor de proteção contra sobrecorrente); (por exemplo, se o valor atual constante for 3.00A, A corrente máxima só pode chegar a 3A quando você usa o produto, e quando a corrente atinge 3A, o LCD exibirá o status &CC&, caso contrário, o LCD exibirá o status &CV&)

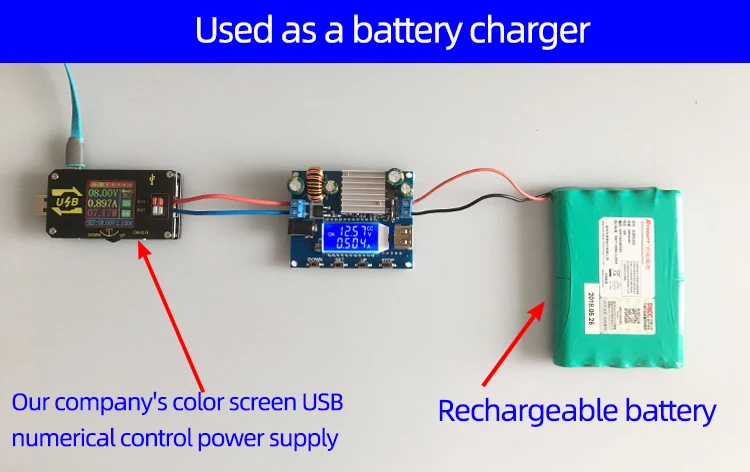

4,2. Uso como carregadorProdutos sem função de corrente constante não podem ser usados para carregar a bateria. Devido à grande diferença de pressão entre a bateria consumida e o carregador, a corrente de carga é muito grande e a bateria está danificada. Portanto, a bateria deve ser carregada com corrente constante no início. Quando o carregamento atinge um certo grau, a bateria pode ser automaticamente comutada para carga de tensão constante.(1) determine a tensão de carga flutuante e a corrente de carga da bateria que você precisa carregar; (se o parâmetro da bateria de lítio for 3.7v/2200mAh, tensão de carga flutuante de 4,2 V; Se for uma bateria recarregável de 12V, defina geralmente a tensão de carga flutuante para cerca de 14V)(2) em condições sem carga, defina o valor da tensão para que a tensão de saída atinja a tensão de carga flutuante; (se a bateria de lítio 3.7V estiver carregada, ajuste a tensão de saída para 4.2V).(3) sob a condição da nenhum-carga, ajuste o valor atual constante (Corrente de carga da bateria);(4) conecte a bateria e carregue.

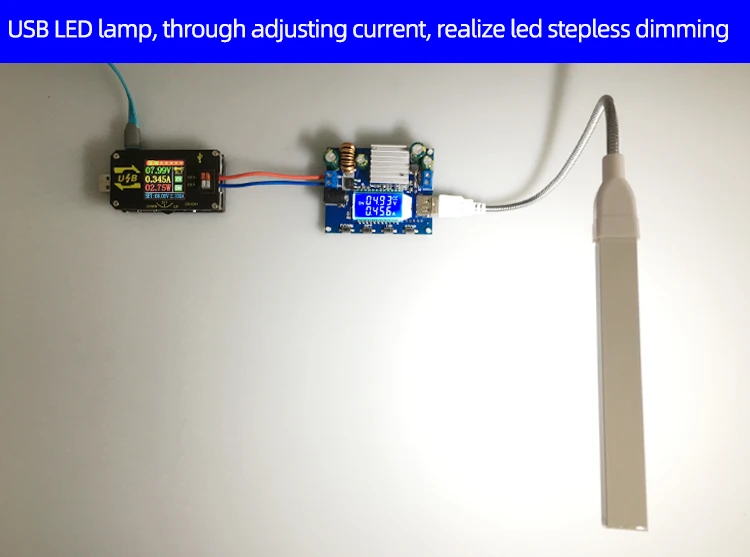

4,3. Usado como driver de corrente constante LED (1) determina a corrente de trabalho e a tensão máxima de trabalho do led que você precisa dirigir;(2) sob condição sem carga, defina o valor da tensão e o valor atual para fazer a tensão de saída atingir a tensão máxima de trabalho e a corrente do LED;(3) Conecte o led e teste a máquina. Este produto pode ajustar o valor atual constante (entre a corrente de trabalho 0) para realizar o escurecimento stepless do LED e não estroboscópico!!

Função detalhes:

5.1 estatísticas capacidade/energia/tempo de operação: As estatísticas serão iniciadas automaticamente após a energia ser ligada (ON), e o valor do estado anterior será exibido depois que a energia for desligada (OFF). Depois que a energia é ligada novamente (ON), a gravação será iniciada automaticamente novamente; na interface correspondente, pressione e segure o botão on / off por 3 segundos irá redefinir automaticamente os dados correspondentes.

5.2 capacidade máxima/energia máxima/tempo máximo de operação5.2.1. Definir a capacidade máxima (OAH) /energia (OPH): quando a função OAH / OPH é iniciada, quando a capacidade/energia estatística é superior à capacidade/energia máxima definida, a energia desliga automaticamente a saída e pisca &OAH& / &OPH&; depois que o alarme é liberado, Os dados estatísticos capacidade/energia serão automaticamente apagados;

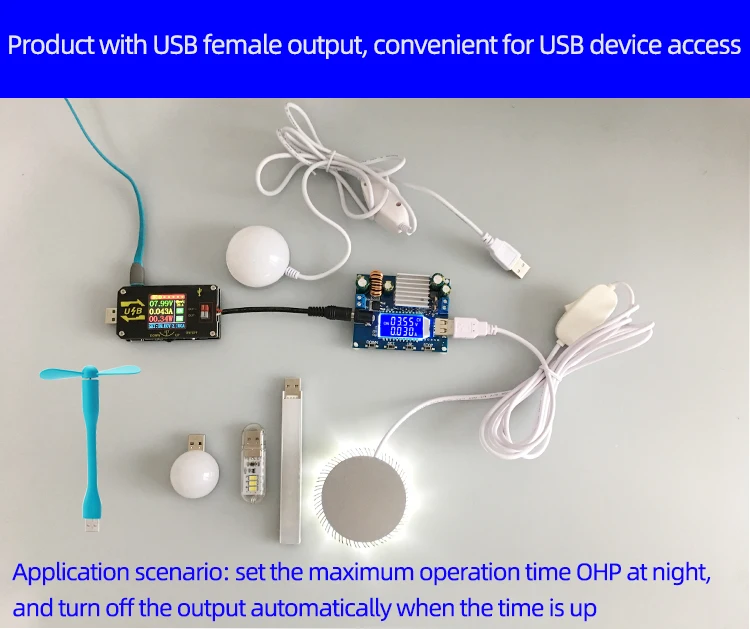

5.2.2. Definir o tempo máximo de descarga (OHP): quando a função OHP é iniciada, quando o tempo de funcionamento da potência é superior ao tempo máximo de descarga definido, a energia desliga automaticamente a saída e pisca &OHP&; depois que o alarme OHP é liberado, As estatísticas do tempo serão canceladas automaticamente; Esta função pode bem realizar a fonte de alimentação de quantitativo/sincronismo. Nota: quando as funções OAP / OPH e OHP não estiverem ligadas, a fonte de alimentação registrará automaticamente a capacidade/energia e o tempo de operação. Quando as funções OAH / OPH e OHP estão ligadas, a fonte de alimentação desligará automaticamente a saída quando o valor definido for atingido; quando a função OHP estiver ligada, o tempo de operação da fonte de alimentação é o modo contagem regressiva;

Precauções:

6,1. Entrada VIN-do módulo é proibido ser curto-circuito com saída OUT-, caso contrário a função de corrente constante falhará.

6,2. Certifique-se de que a potência da fonte de alimentação seja sempre maior do que a potência exigida pela carga de saída!

6,3. Se o módulo quiser sair em plena carga, a tensão de entrada deve ser superior a 8V. Quando a tensão de entrada é 5V, a potência de saída é aproximadamente 15W; o valor atual máximo do módulo é 4a, contanto que a potência de saída máxima esteja limitada, como a saída 18V, a corrente não deve ser superior a 2A.

6,4. O módulo tem a função da proteção do undervoltage da entrada, que é aproximadamente 4.7V à revelia. Quando for menor que esse valor, ele desconectará automaticamente a saída e, quando a tensão for superior a 4,7 V, recuperará automaticamente a saída (Nota: 4.7V é a tensão na porta do produto, quando a corrente de entrada é relativamente grande, não ignore a tensão parcial no fio de entrada).
