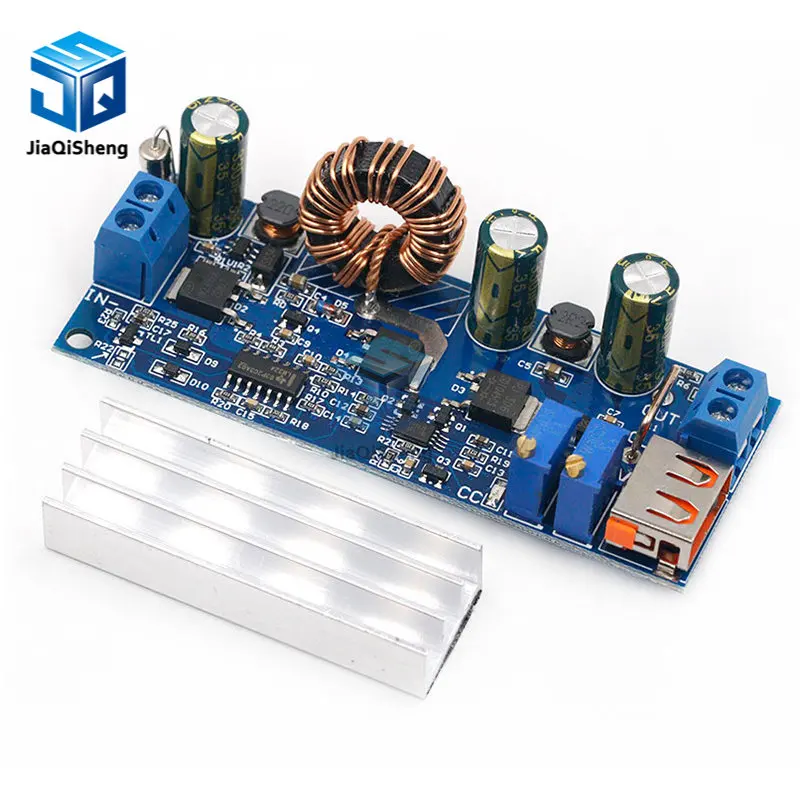

Dc-dc 224v a 330v Usb Intensificam o Módulo Buck do Impulso Placa de Fonte de Alimentação Atual Constante da Tensão Constante 80w de Alta Potência

1. Destaques do produto:
1,1. Arquitetura especial, suporte 2V entrada de baixa tensão, sem medo de baixa tensão, especialmente adequado para 18650 alta potência impulsionar;
2,2. O poder é grande, a corrente de entrada pode ser até 15A, a corrente de saída é 4A; quando a entrada é 3.7V, a potência de saída pode alcançar 45W, e quando a entrada é 12V, a potência de saída pode alcançar 80W;
2,3. Mecanismo de proteção perfeito, entrada anti-anti-queimadura, proteção de sobrecarga de entrada, proteção de sub-tensão de entrada, saída anti-refluxo, tensão constante e corrente constante, pode ser conectado diretamente ao carregamento da bateria;
2,4. Alta eficiência, filtragem de dois estágios e baixo desempenho ondulação, confiável e estável!
2. Parâmetros do produto:
Tensão entrada: 2 ~ 24V
Tensão de saída: 3 ~ 30V, preste atenção à porta USB e à porta de saída conectada diretamente, é a porta de tensão ajustável 3-30V, não a porta 5V! ! !
Corrente de entrada: até 15A
Corrente de saída: Máximo 4A (dispositivo do ponto do CC é o potenciômetro atual do ajuste do limite. Quando o limite atual é atingido, o indicador CC acende e entra no modo de corrente constante; o produto é a estrutura de impulso. A corrente do limite do regulamento não pode diretamente ser shorted ao terminal da saída, mas pode ser anti-horário primeiramente. Ajuste ao mínimo, gire o relógio no sentido horário e aumente a corrente)
Potência de saída: entrada 3.7V, máximo 45W; Entrada 12V, potência máxima 80W;
Ripple de saída: filtragem em dois estágios, baixa saída ondulação!
Conversão eficiência: 82 ~ 95%
Entrada sobrecorrente proteção: 15A fusível
Entrada proteção anti-reversa: alta eficiência tipo MOS
Proteção contra subtensão de entrada: Para evitar a descarga excessiva da bateria de lítio, solde o resistor de resistência 5.6k no R22 no canto inferior esquerdo do módulo, começando acima de 3.5V e parando abaixo de 3V. O padrão da fábrica funciona com tensão 2V. Se forem necessários outros níveis de proteção contra subtensão, você mesmo pode calcular ou entrar em contato com o atendimento ao cliente. A fórmula do cálculo é R22 = 12500/(U-0.75v) ohm, onde U é a tensão desejada do limite da proteção do undervoltage (tensão da parada).

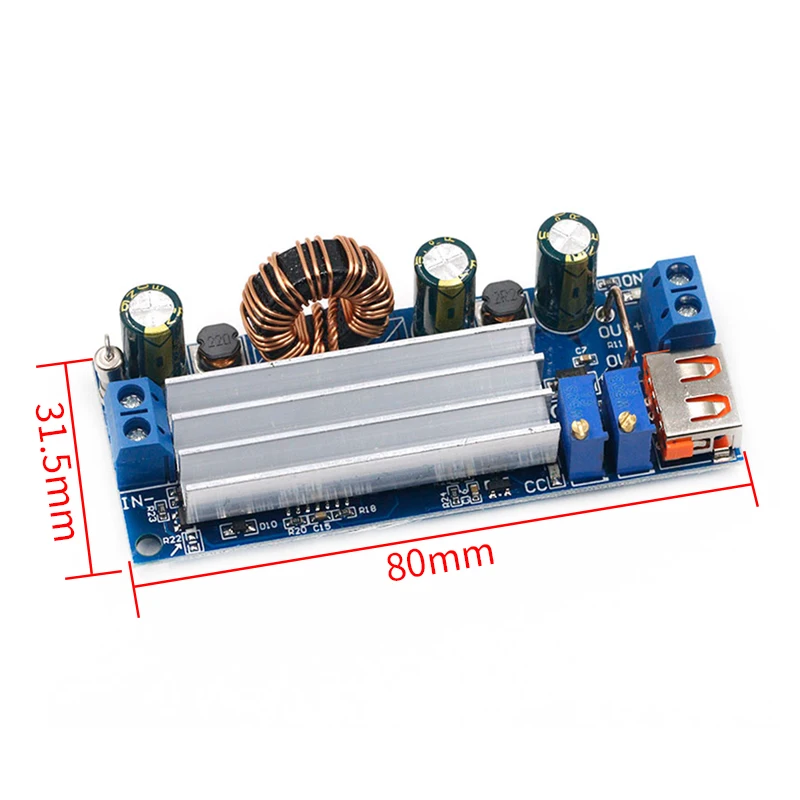

Tamanho do conselho: 80*31,5*20,5mm
Peso: 36g
3. Nota:
3,1. Este produto é uma estrutura do impulso. A corrente do limite do regulamento não pode diretamente ser shorted ao terminal da saída. O potenciômetro CC pode ser ajustado no sentido anti-horário mínimo. Depois que a bateria é conectada, pode ser girada no sentido horário para aumentar a corrente.
3,2. Este produto é uma estrutura do impulso. A tensão mínima de saída é aproximadamente igual à tensão de entrada, portanto a corrente de saída não pode ser definida como 0. A corrente mínima é aproximadamente a tensão de entrada dividida pelo valor da resistência da carga.
3,3. Entrada do módulo IN-disable e saída OUT-short, caso contrário, a função atual constante será inválida.
3,4. Certifique-se de que a potência da fonte de alimentação seja maior que a potência exigida pela carga de saída. Reduza por favor o uso do poder quando o módulo está quente!
3,5. A porta de saída USB não é saída 5V, conectada diretamente à porta de saída, a tensão ajustável a mais alta a 30V, como carregar telefones celulares ou outros produtos digitais ou compatíveis com seus outros instrumentos valiosos, limpar a tensão de saída USB, qualquer dano causado por nós Sem garantia, Nós só temos a capacidade de pagar o módulo e os custos de envio. Leia por favor a descrição do produto cuidadosamente antes de o usar. Danos causados por uso indevido não serão compensados.
