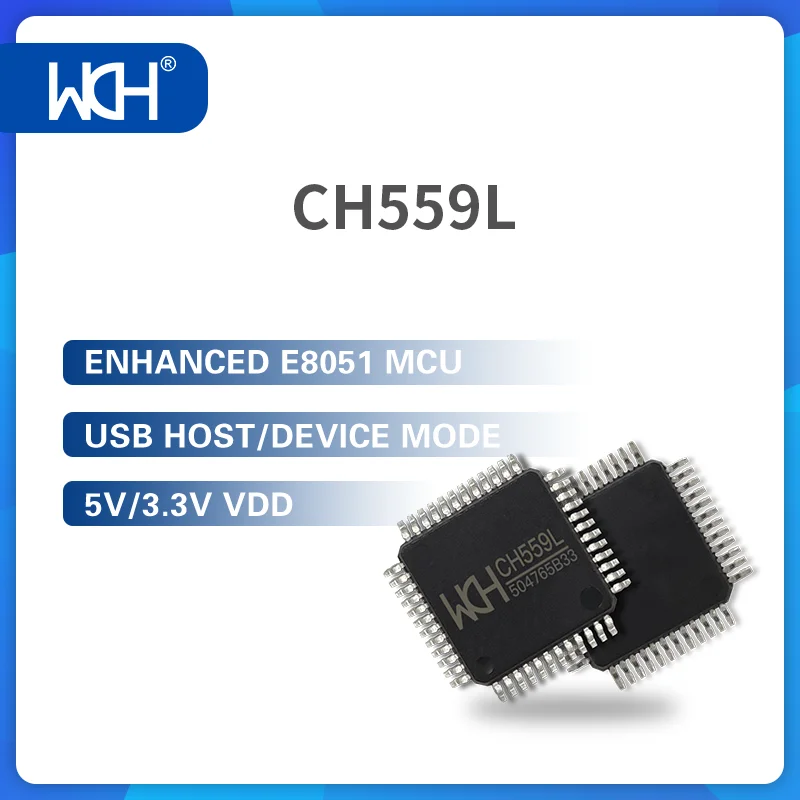

Dispositivo de Host Usb Aprimorado E8051 Mcu Ch559 Dual Low Velocidade Total 10 11 Bits Adc Temporizadores Pwm Unidades 10 Unidades por Lote
R$ 129,61
DÚVIDAS?
Envie um email para:
Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Ch559l-ch559t |
| Condição | Novo |
| Tipo | ICS Logic |
| Nome da Marca | WCH |
| Origem | CN (origem) |
1. Introdução
O CH559 é um microcontrolador de núcleo E8051 aprimorado compatível com MCS51, fornecendo 79% de instruções de ciclo único de byte único, 60K Code Flash integrado e 6K + 256B RAM.
O CH559 possui controlador USB embutido e transceptores USB duplos, que suportam o modo USB host/dispositivo e USB 2.0 de 12Mbps de velocidade total ou 1,5 Mbps de baixa velocidade. Ele pode gerenciar dois dispositivos USB ao mesmo tempo através de duas portas Root-HUB no modo host USB. Ele também suporta pacotes de dados de até 64 bytes, FIFO embutido e DMA.
O CH559 fornece interfaces ricas, incluindo transceptor de dados tipo 485 integrado, interface de placa de controle LED e função de captura de nível rápido e outros, como 2 SPIs, 2 UARTs, porta paralela de 8 bits, etc. UART1 é compatível com 16C550. O CH559 também fornece 4 conjuntos integrados de temporizadores, 1 canal PWM de 16 bits e 2 canais PWM de 8 bits e 8 canais ADC de 10/11 bits.
2. Características
-
CPU central E8051 aprimorada, 8-15 vezes mais rápida que a MCS51 padrão, com instruções de cópia rápida de dados XRAM exclusivas.
-
Built-in 60KB Código Flash, 1KB Dados Flash, e 3KB Bootloader suporte USB e UART ISP.
-
Built-in 6KB XRAM e 256B RAM interna.
-
Fornece controlador DMA incorporado para suportar USB, Timer3, ADC e controle LED.
-
Fornece controlador USB embutido e transceptores USB duplos para suportar USB2.0 velocidade total e modo host/dispositivo de baixa velocidade.
-
Suporta dois dispositivos USB gerenciados simultaneamente através do Root-HUB de porta dupla incorporado no modo host USB.
-
Fornece biblioteca de sub-rotina de nível de disco U suportando sistema de arquivos FAT12/FAT16/FAT32 para ler e gravar arquivos de disco U.
-
4 conjuntos de temporizador/contador apoiando 3 pinos sinal capta e 3 saídas PWM.
-
2 UARTs assíncronos full-duplex, UART1 suportando FIFO embutido de 8 bytes e transmissão de dados 485-like mode.
-
2 relações SPI, SPI0 que apoiam FIFO incorporado e o modo mestre/escravo, modo mestre de apoio SPI1.
-
8 canais ADC 10/11-bit.
-
Built-in relógio e PLL, cristal externo também suportado.
-
Pacote: SSOP20, LQFP48.
3. Pacotes
1. Dispositivo de Host Usb Aprimorado E8051 Mcu
4. Baixar
DATASHEET:
FERRAMENTA ISP:
EVT:
