Diy Eletrônico Learning Kit para Soldar Prática Icl7107three-and-a-half Posição Painel Termômetro Temperatura Ajustável
Original price was: R$ 106,59.R$ 69,27Current price is: R$ 69,27.
DÚVIDAS?
Envie um email para:
Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Tqfp |
| Número do Modelo | Icl7107 Thermometer |
| Tensão de Alimentação | Dc5v |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Diymore |
| Origem | CN (origem) |
1. Online Shopping – tipo de Item : Tops
Características:
1. Esta tabela tem a velocidade rápida da reação e a elevada precisão;
2. Exposição clara, leitura intuitiva e boa estabilidade;
3. O projeto do circuito é avançado e razoável, com forte capacidade anti-interferência, que pode efetivamente suprimir a interferência de alta frequência;
4. O kit apresenta bons materiais, bom acabamento, aparência bonita, longa vida útil, instalação e uso convenientes, etc.
5. Voltímetro adequado para entusiastas DIY para soldar e montar.
Parâmetro:

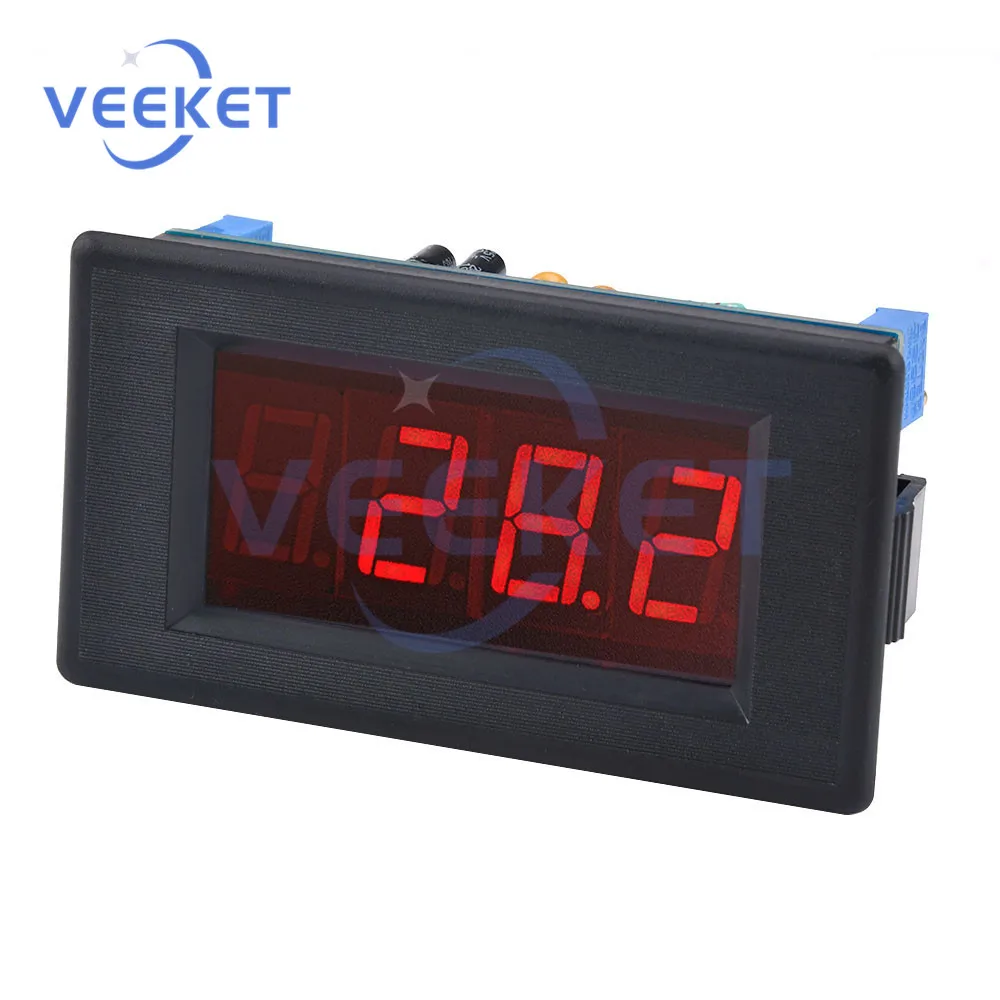

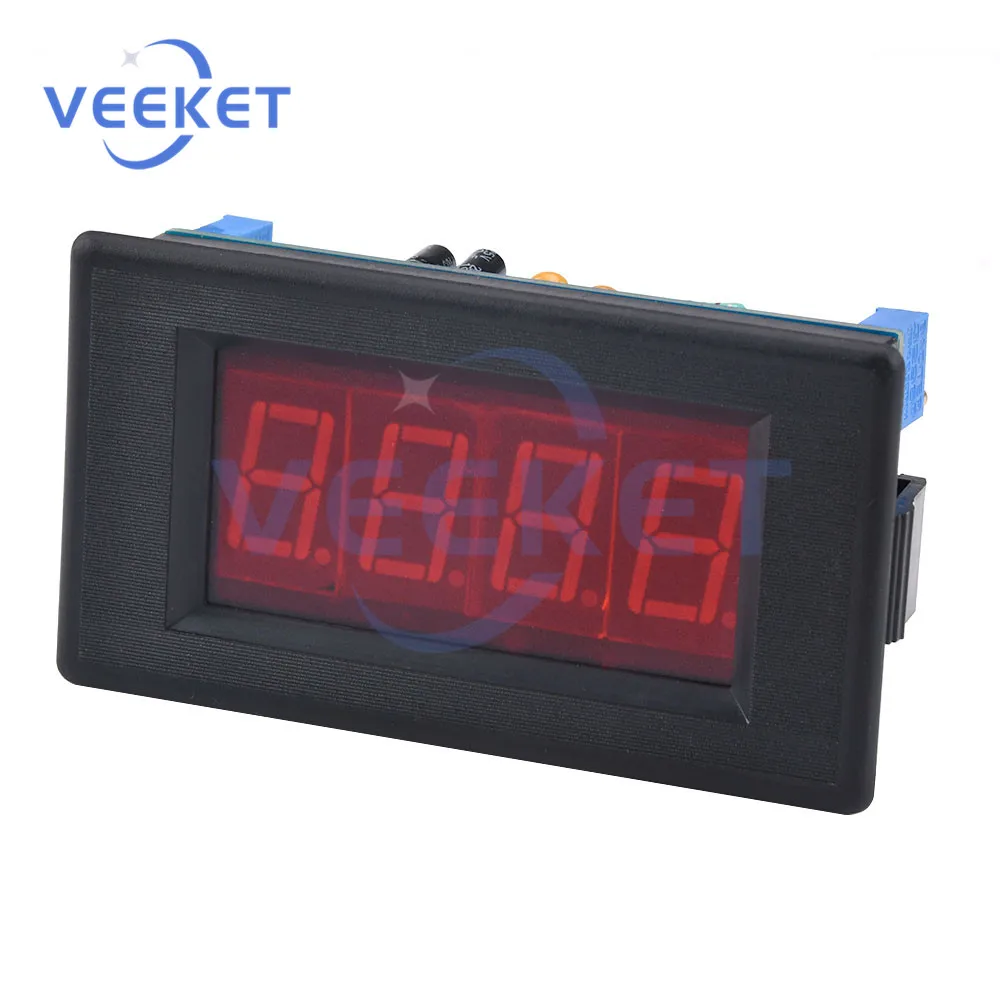

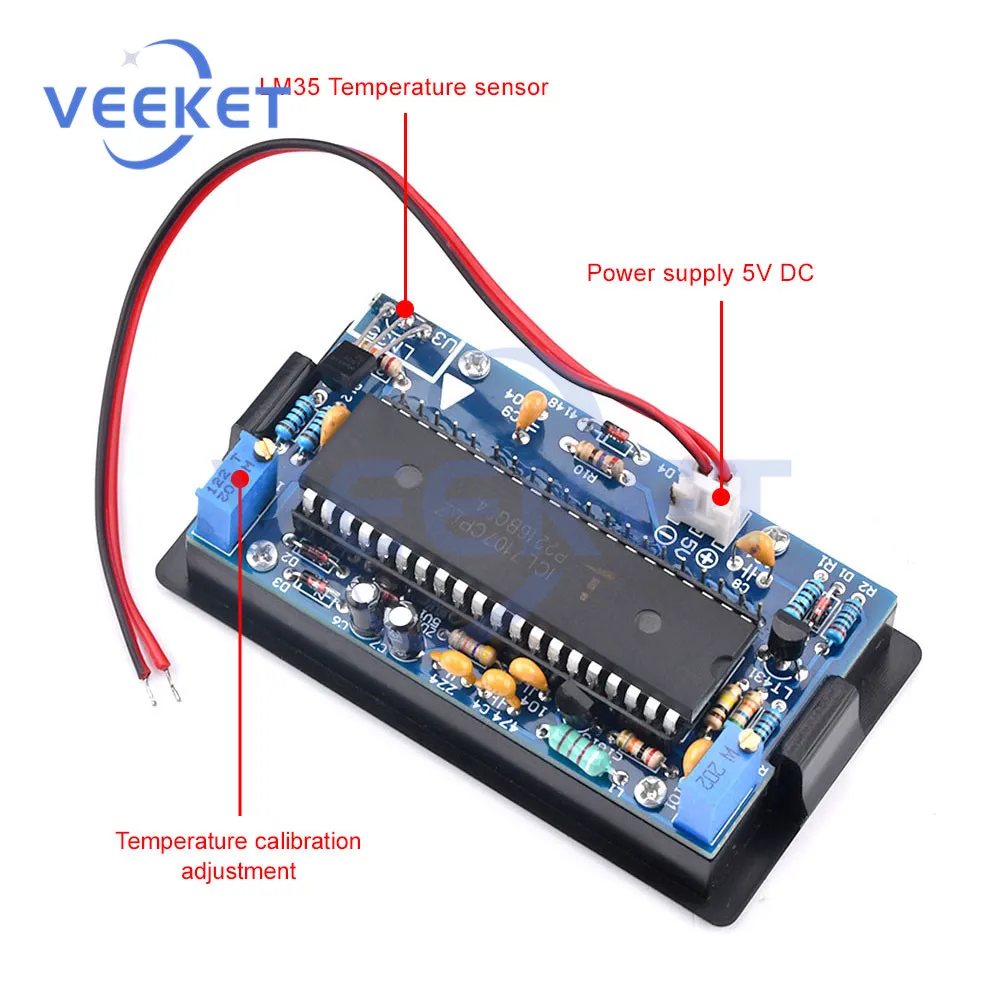

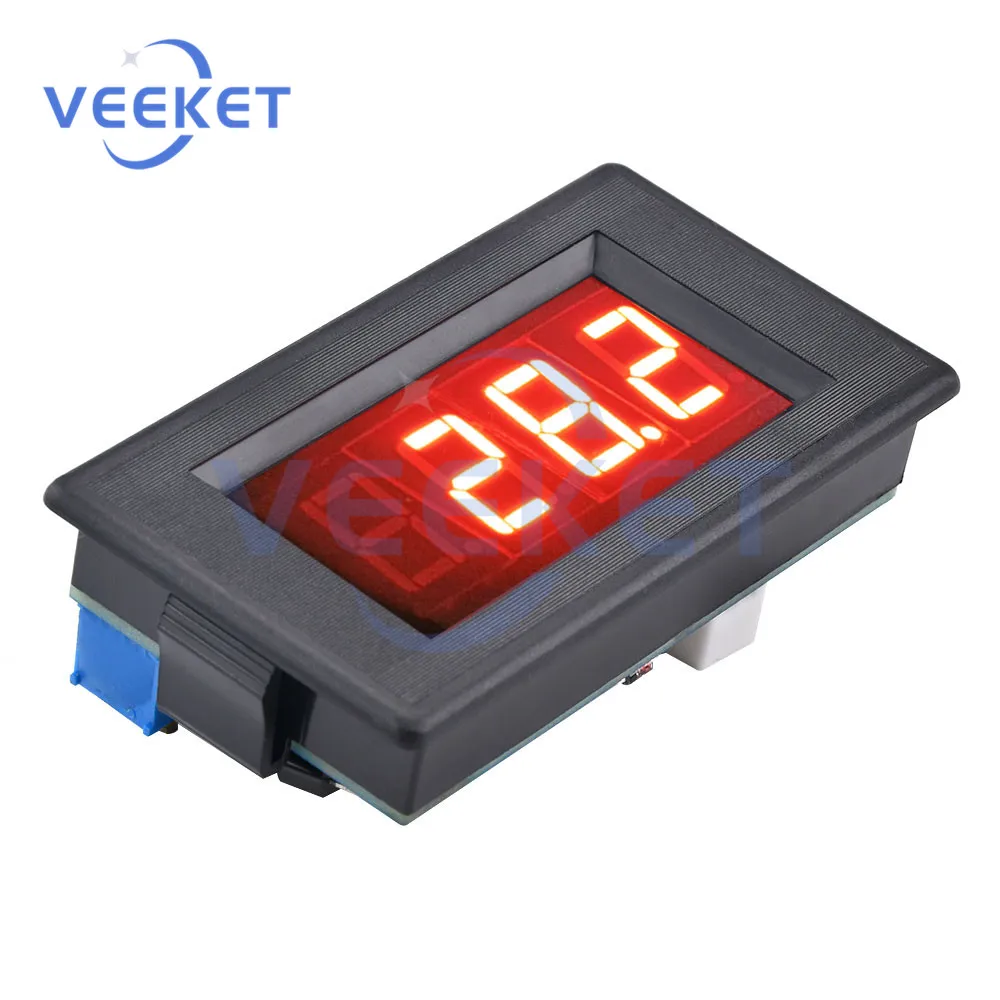

Nome do kit: Termômetro ICL7107
Trabalhando tensão: DC5V
Trabalho atual: 35mA
Faixa de temperatura de medição: 0-100 ?

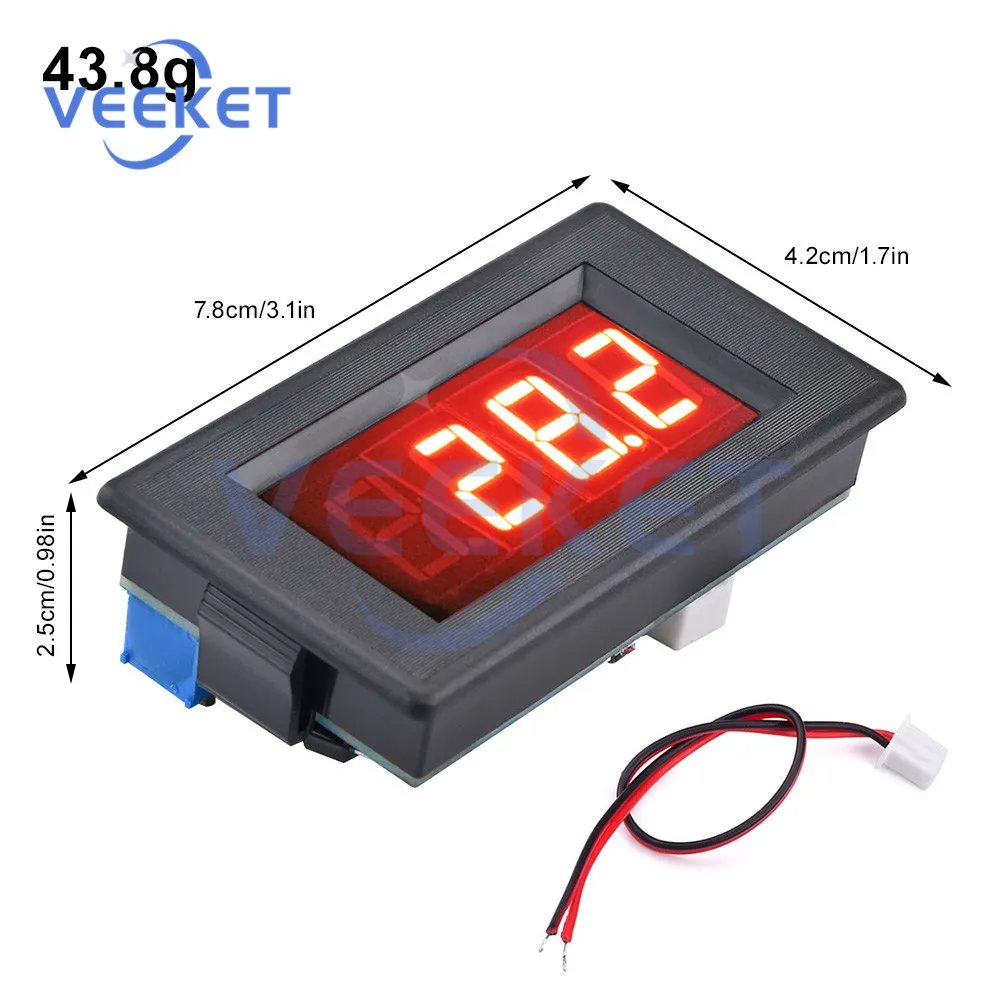

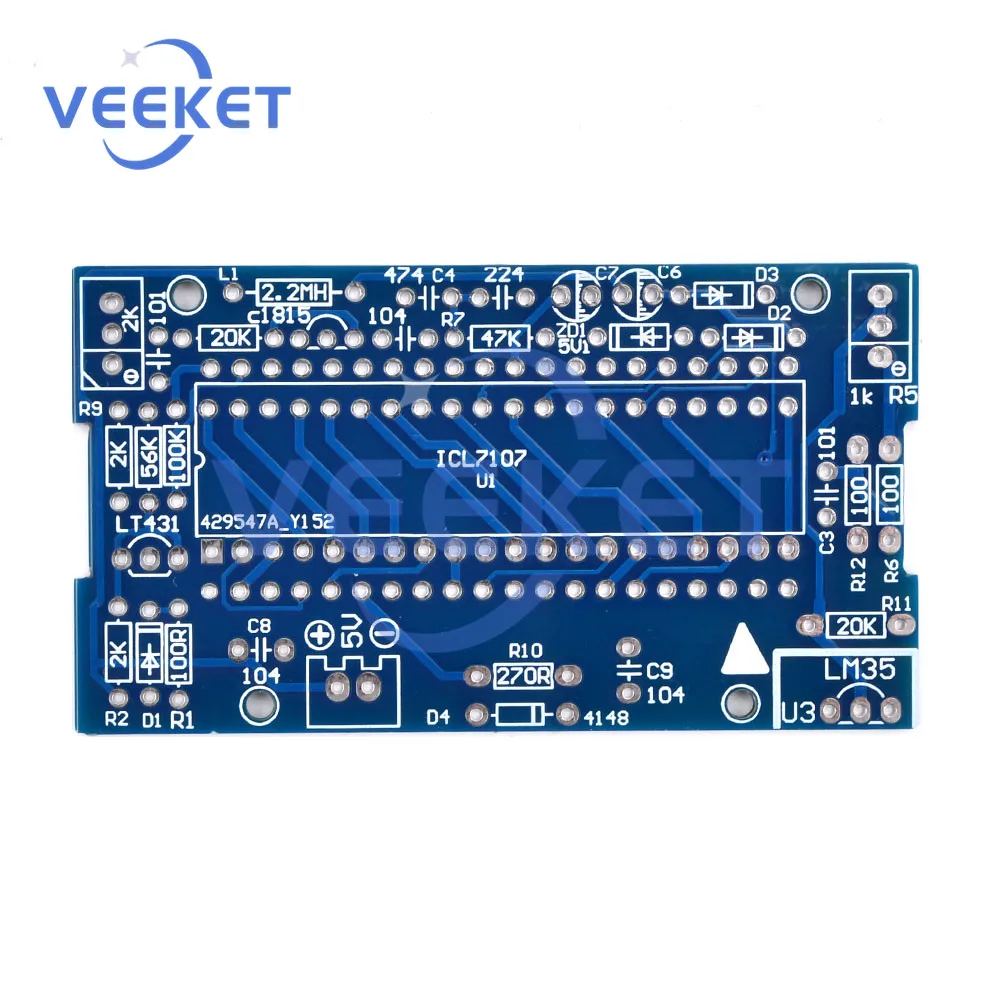

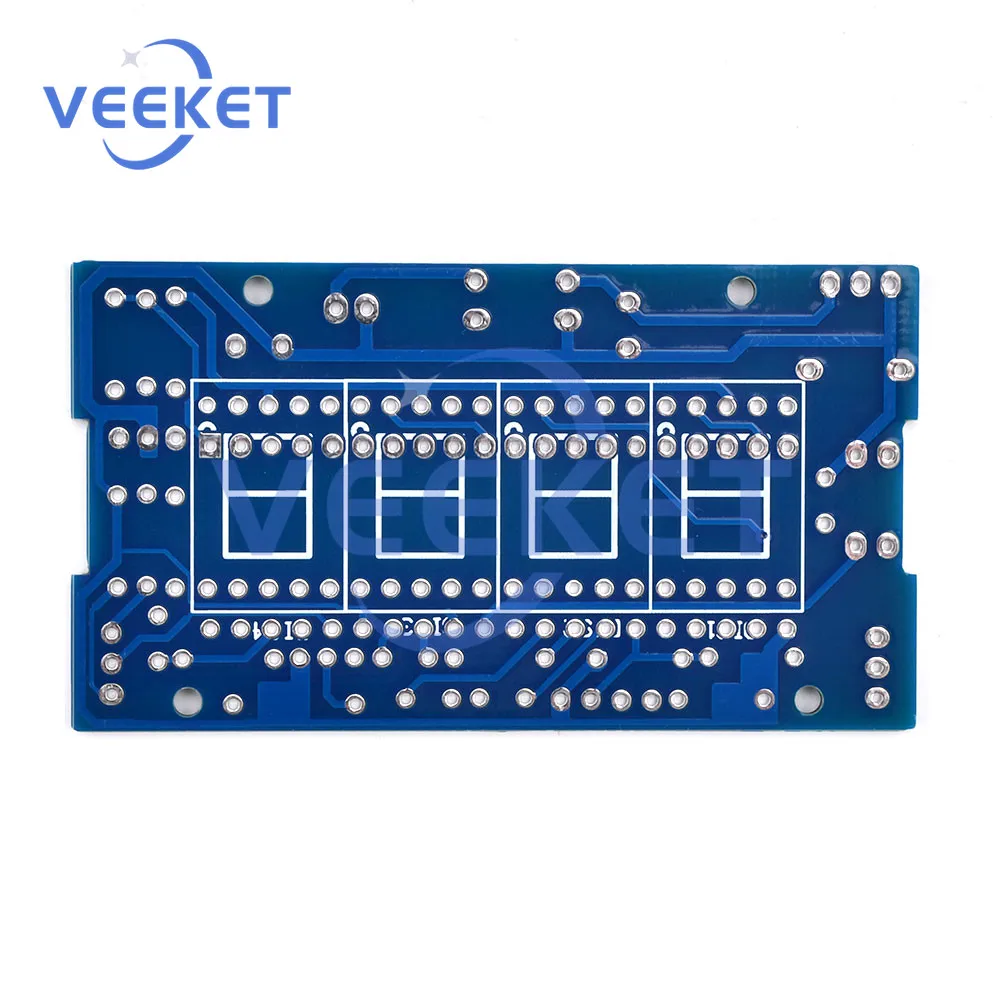

Tamanho do PWB: 70.6*39mm
Abrindo o tamanho para a instalação principal do medidor: 77*40mm
Exibir janela tamanho: 51*24mm
Precisão: +-0.25 ?
Ferramentas necessárias para a produção:
Multímetro, ferro de solda elétrico, alicates bocal são necessários, e calibração do termômetro é melhor.

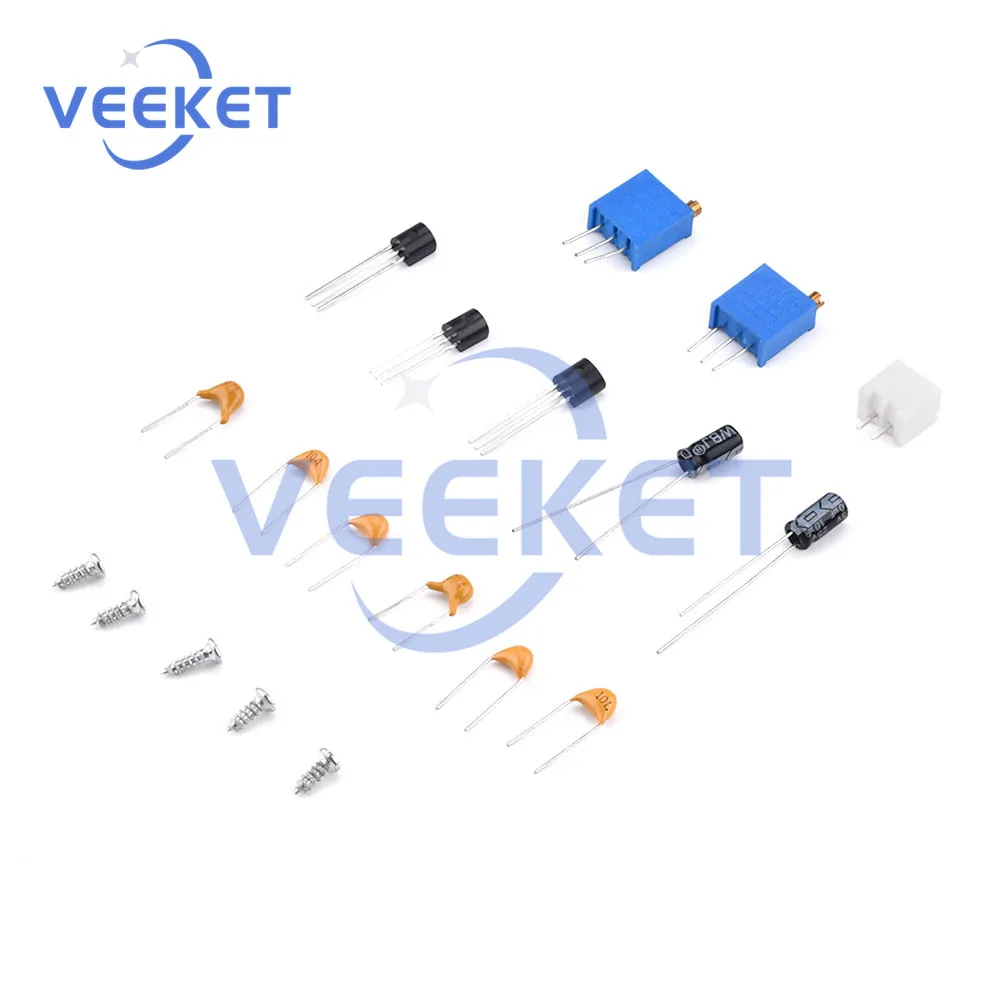

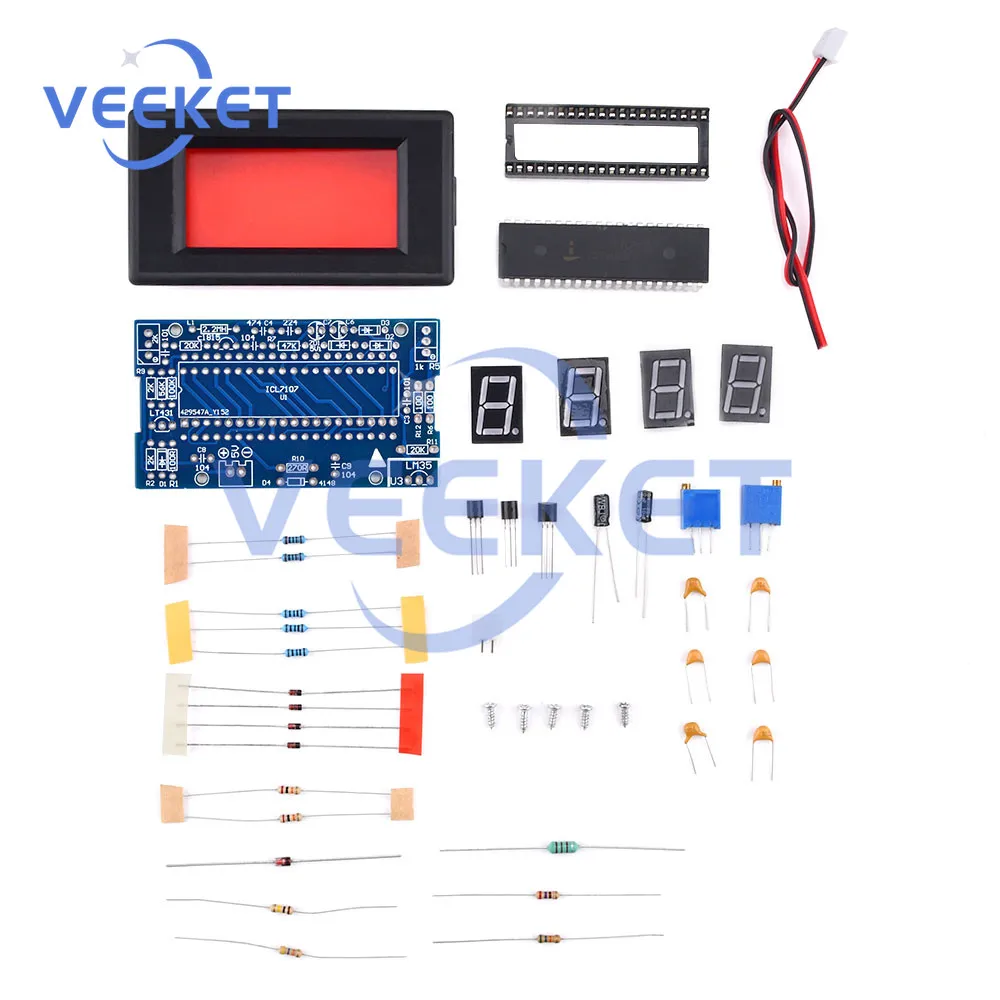

Nome das peças sobresselentes:

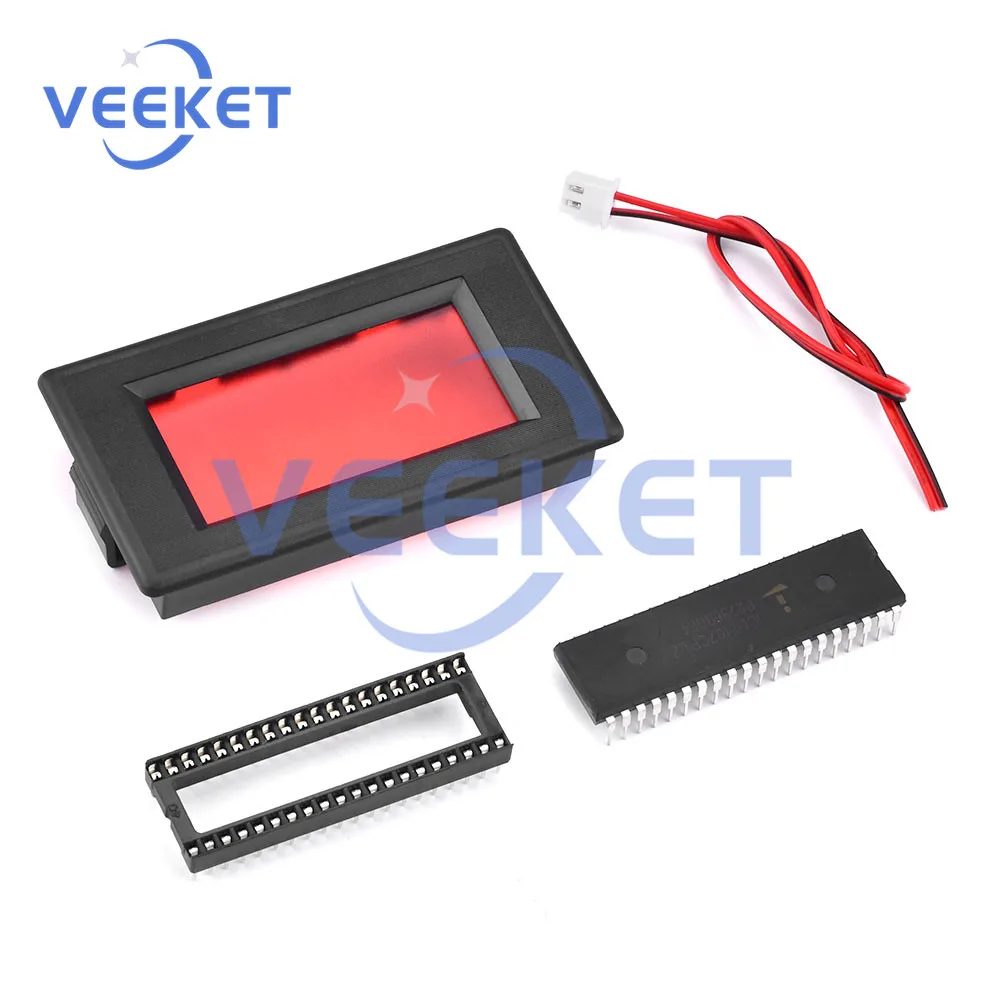

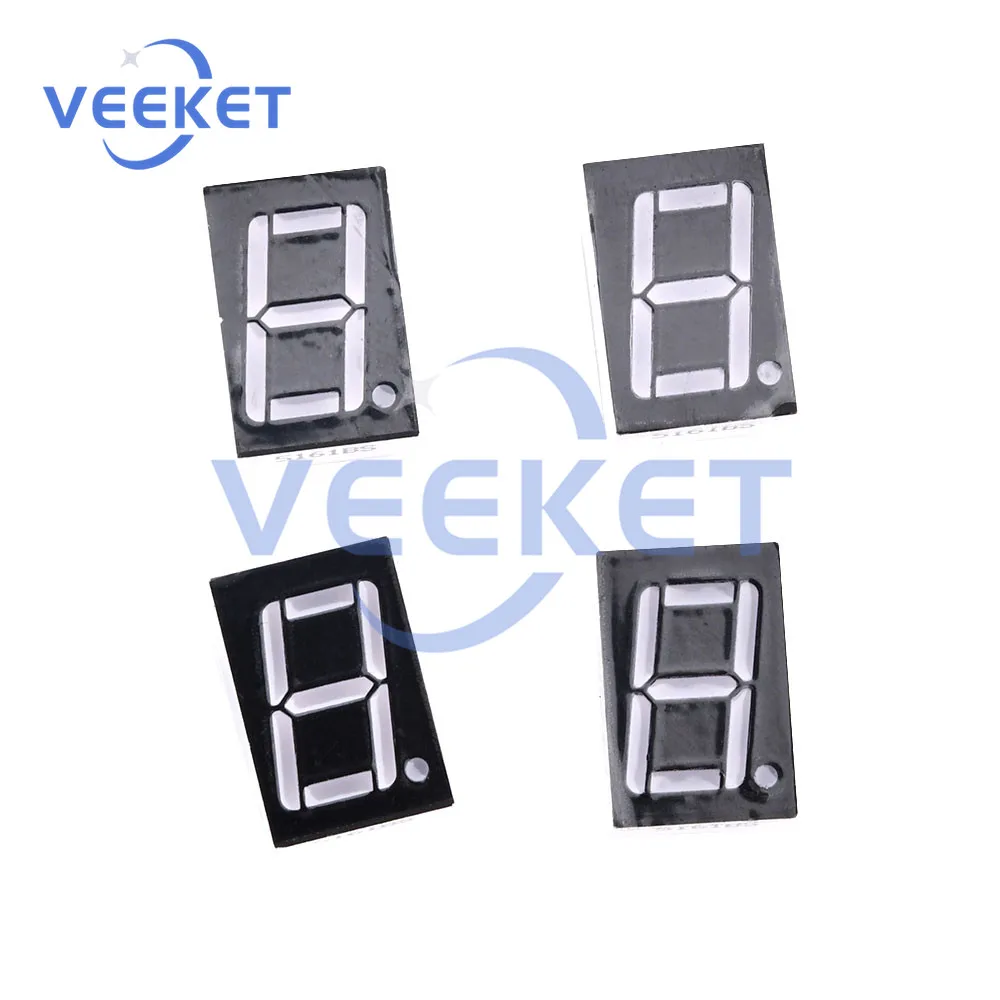

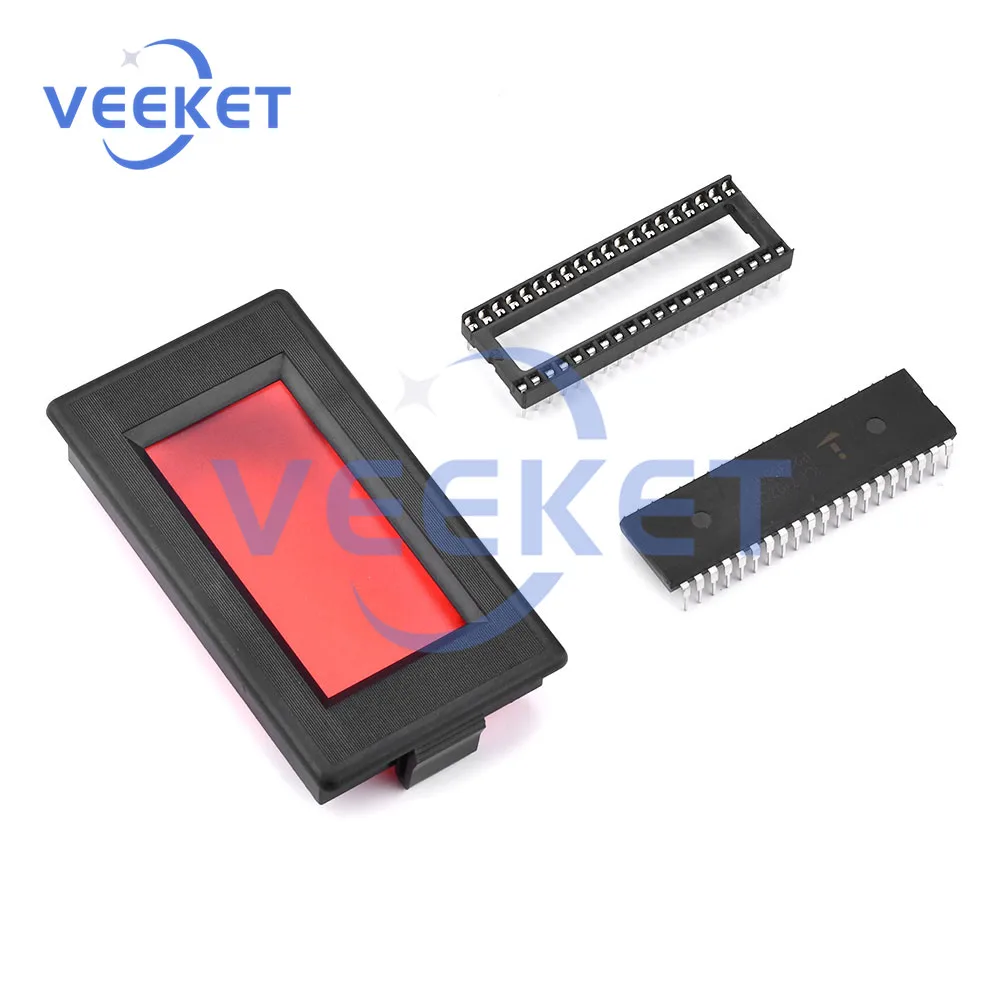

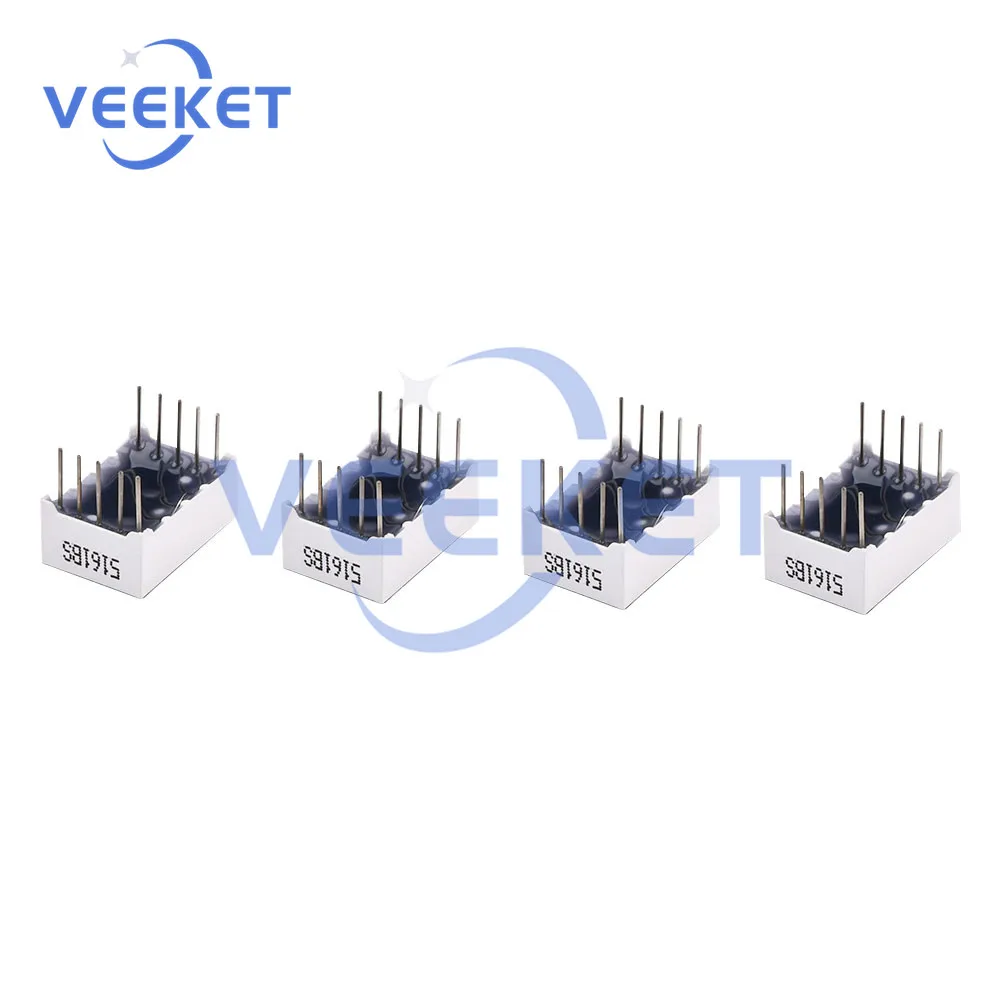

Placa do PWB x 1, 1N4148x 4, diodo de estabilização da tensão 5.1V x 1, resistência 100 ohm x 3, resistência 270 ohm x 1, resistência 2K x 2, resistência 20K x 2, 47K resistência x 1, 56K resistência x 1, 100K resistência x 1, 2.2MH indutância x 1, 104 freestone capacitância x 3101 freestone capacitância x 1, 224 freestone capacitância x 1, 474 freestone capacitância x 1, 10UF25V capacitância eletrolítica x 2, C1815x1, TL431x1, 3296-102 potenciômetros x 1, 3296-202 potenciômetros x 1, assento reto XH2.54-2 P x 1 XH2.54-2P cabo x1, 40P chip base x 1, LT7107 chip x 1, 0,56 um bit ânodo comum tubo digital x 4, caso x 1, M2 * 6 parafuso de batida x4, sensor de temperatura LM35 x1

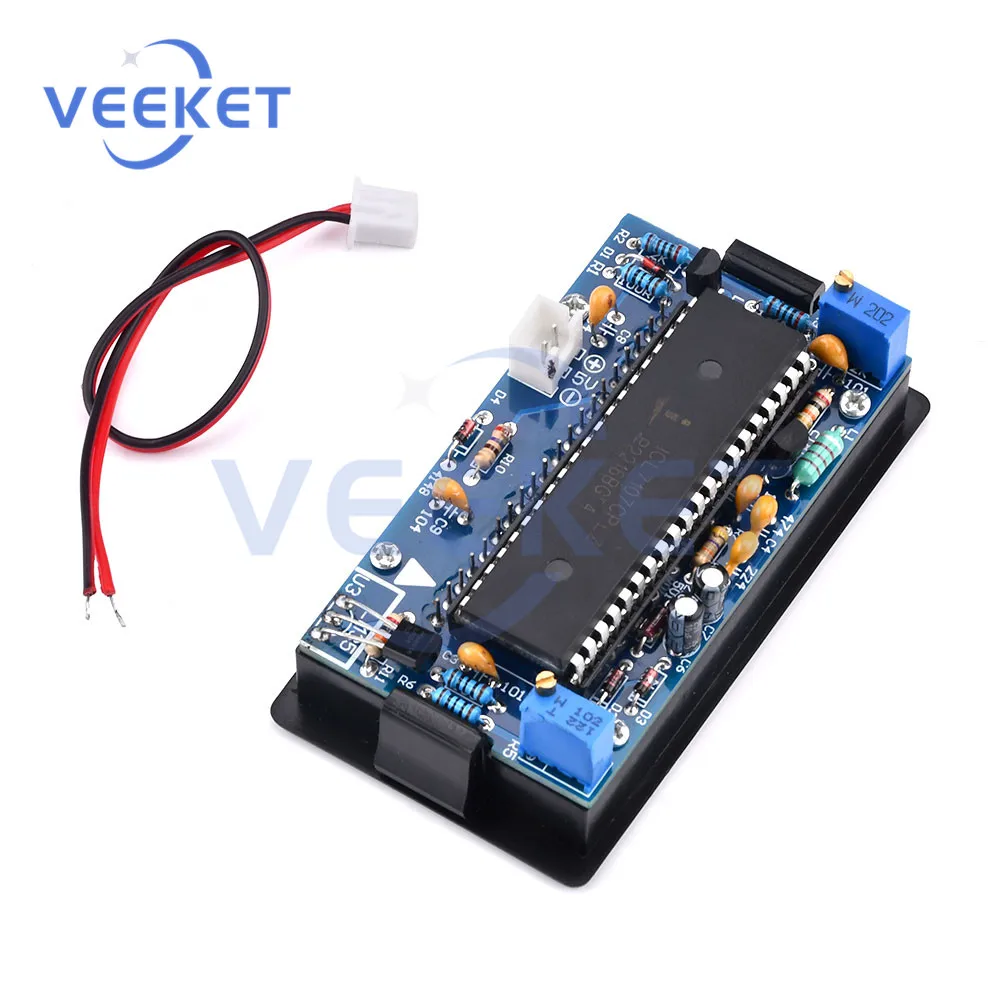

Produção etapas:
Antes de soldar, leia atentamente os seguintes passos. Alguns componentes devem ser instalados em ordem, ou eles podem não ser feitos com sucesso!
1. Solda 1N4148 e 5.1V tensão estabilizando diodos. Preste atenção para distinguir entre 1N4148 e 5,1 V tensão estabilizando diodos. 4148 é escrito em 1N4148 e ST5V1 é escrito em diodos estabilizadores de tensão 5.1V.
A resistência 2. Welding pode ser medida pelo anel colorido ou multímetro
Pacote inclui
Terno 1:

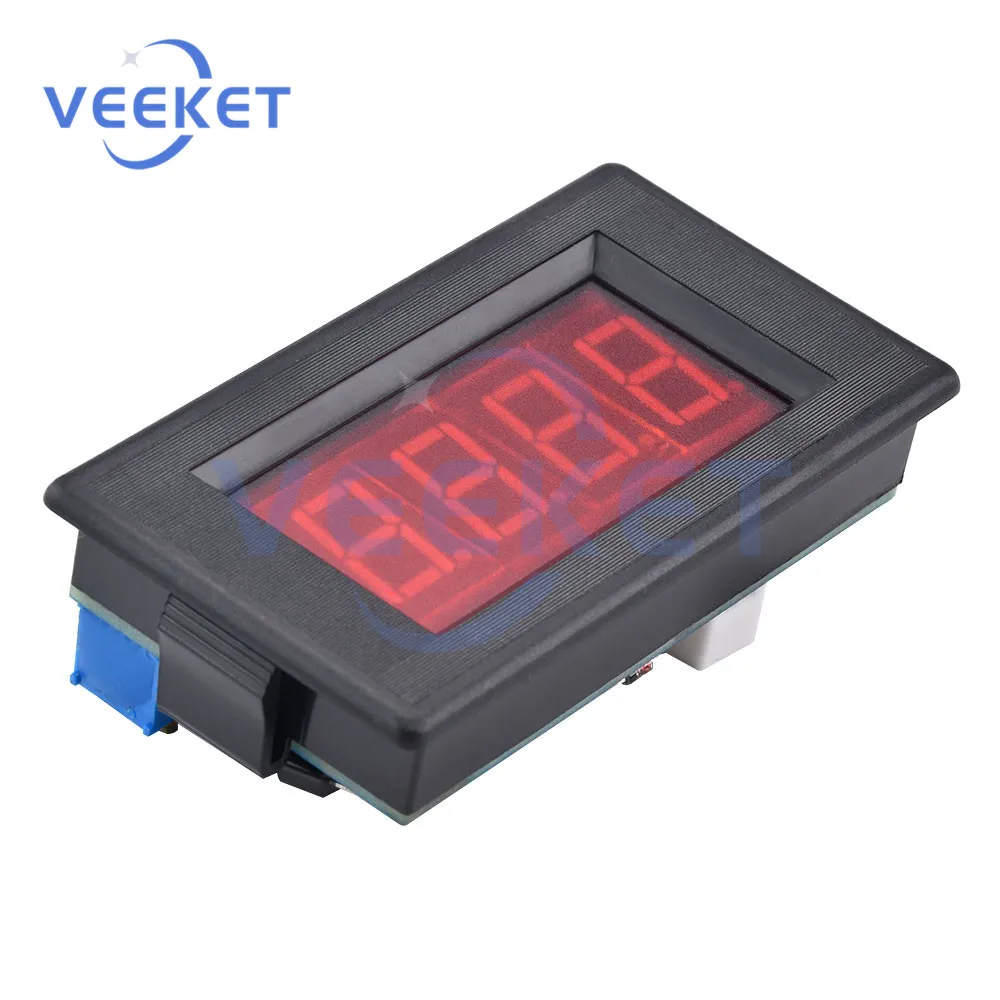

Termômetro 1X
1 raio X
Terno 2:
1X peças terno
