Diy Kit Eletrônico com Controle de Som Led Áudio Piscando Luz Árvores de Natal Vermelho Verde Azul Solda Projeto Prática Stem Aprender

1. Introdução:
CRT-32 é um kit árvore de Natal áudio consiste em placa de circuito e permite 37pcs flash LED com áudio de entrada de 3,5mm soquete ou microfone e mostrando uma árvore de Natal em vermelho/amarelo/azul (a noite ambiente tem melhor visualização).
O CRT-32 muda o número de luzes com a força do áudio da entrada. Pode simular a exposição do espectro e o efeito da exposição muda com a música.
CRT-32 pode ser usado para o Natal, celebrações de eventos e festas, etc. Pode ser usado para criar uma atmosfera festiva.

2. Característica:
1>.37pcs destaque LED
2>. Circuito simples perfeito
3>. Exposição audio do controle sadio
4>. Apoie a entrada do microfone e do soquete audio
5>. sensibilidade ajustável
6>. Dois modos display

3. Parâmetro:
1>. Nome do produto: CRT-32 Áudio LED Christmas Tree DIY Kit
2>. Número do produto: CRT-32
3>. Tensão do trabalho: DC 4.0V ~ 5.0V
4>. Corrente do trabalho: 60mA

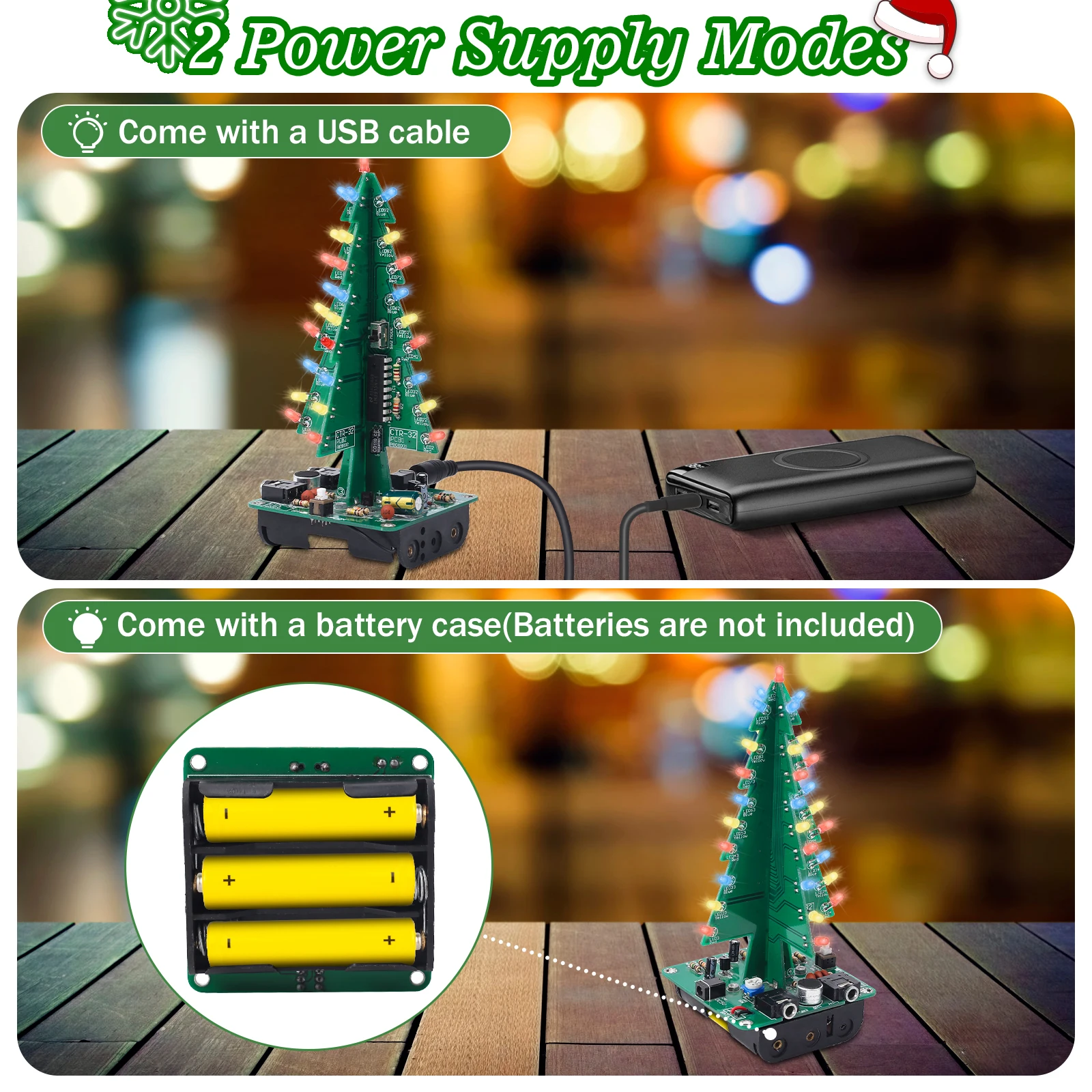

5>.Power Tipo: Caixa de bateria e 3.5mm Tomada
Módulo 6>.Work: Controle do interruptor
7>. Cor: LED vermelho/amarelo/azul
8>. Entrada audio: 3.5mm soquete audio e microfone
9>. Temperatura do trabalho:-40 ? ~ 85 ?
10>. Umidade do trabalho: 5% ~ 85% RH

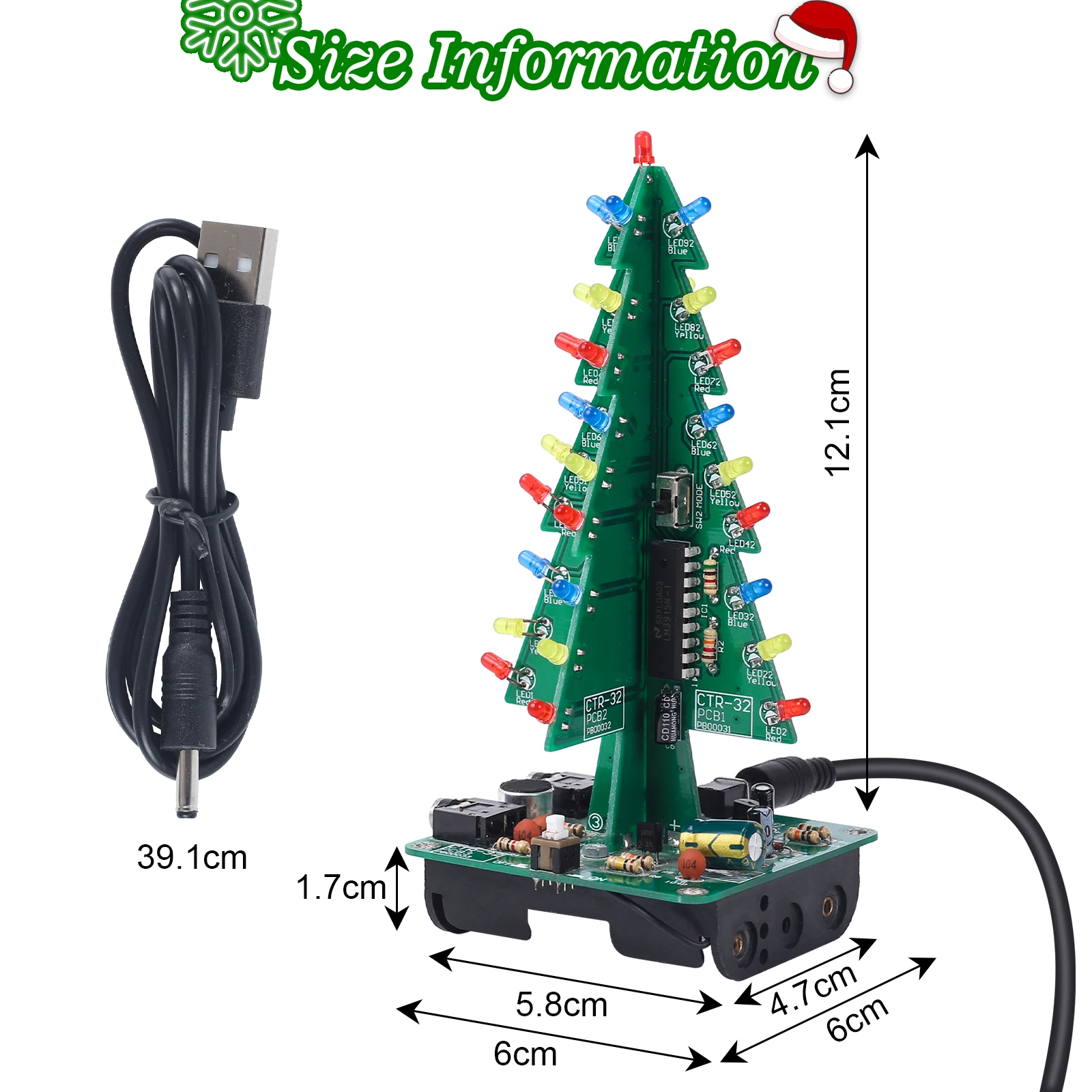

11>. Tamanho (instalado):135*60*60mm

4. Função:
1>. Conclua a instalação correta de acordo com as etapas.
2>.Input a tensão direita do trabalho da caixa da bateria ou do soquete 3.5mm.
3>. Pressione o interruptor de travamento automático SW1 para ligar ou desligar o poder do trabalho:
3.1>.CRT-32 está em funcionamento quando a chave está bloqueada.
3.2>.CRT-32 está fora do estado de funcionamento quando a chave é liberada.

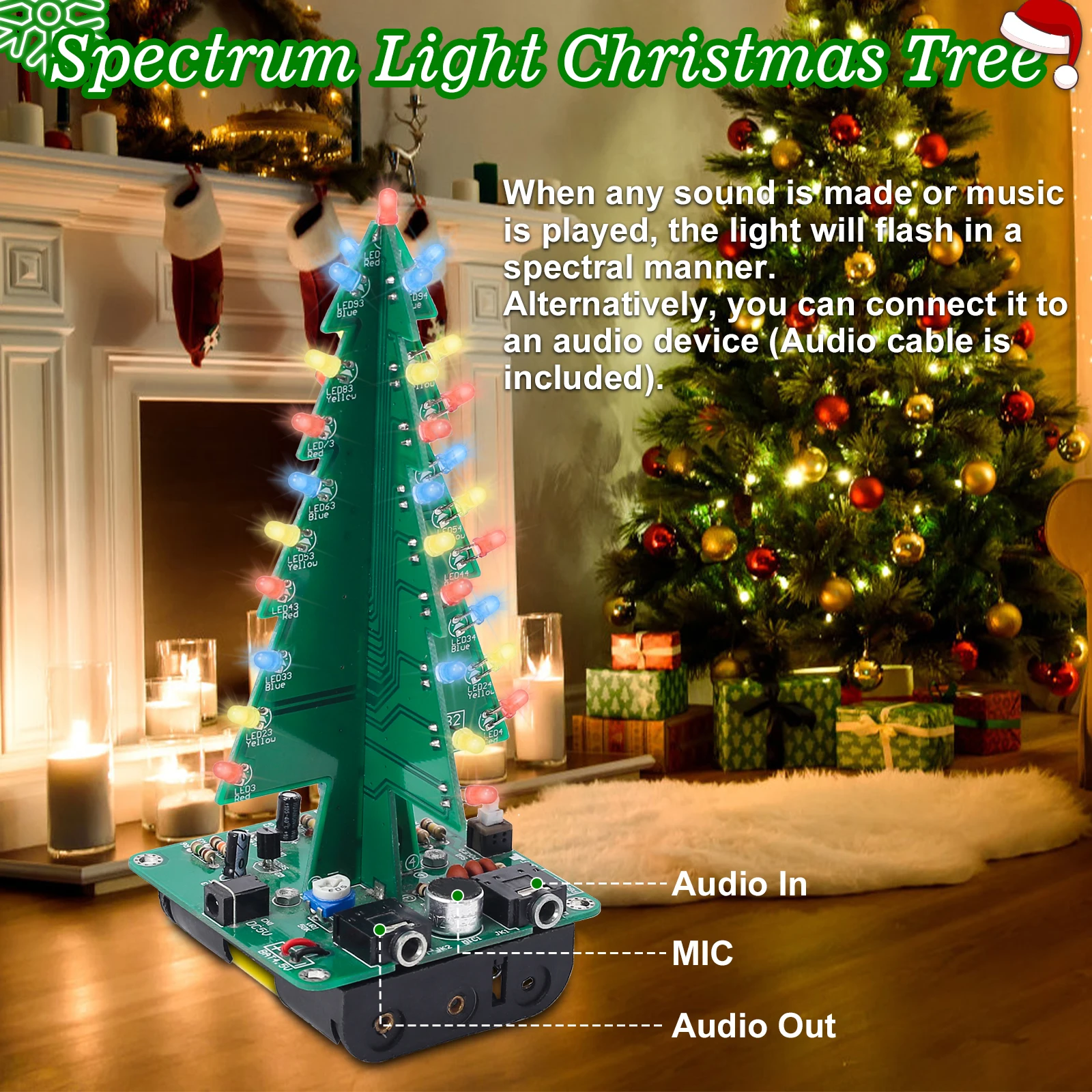

4>. Apoia o microfone MIC e a entrada audio do soquete 3.5mm.
4.1>.CRT-32 recebe o áudio do microfone quando o cabo de áudio não está conectado.
4.2>.CRT-32 recebe o áudio do soquete de áudio de 3,5mm quando o cabo de áudio está conectado.
4.3>. o soquete audio 3.5mm tem a prioridade mais alta do que o microfone MIC.

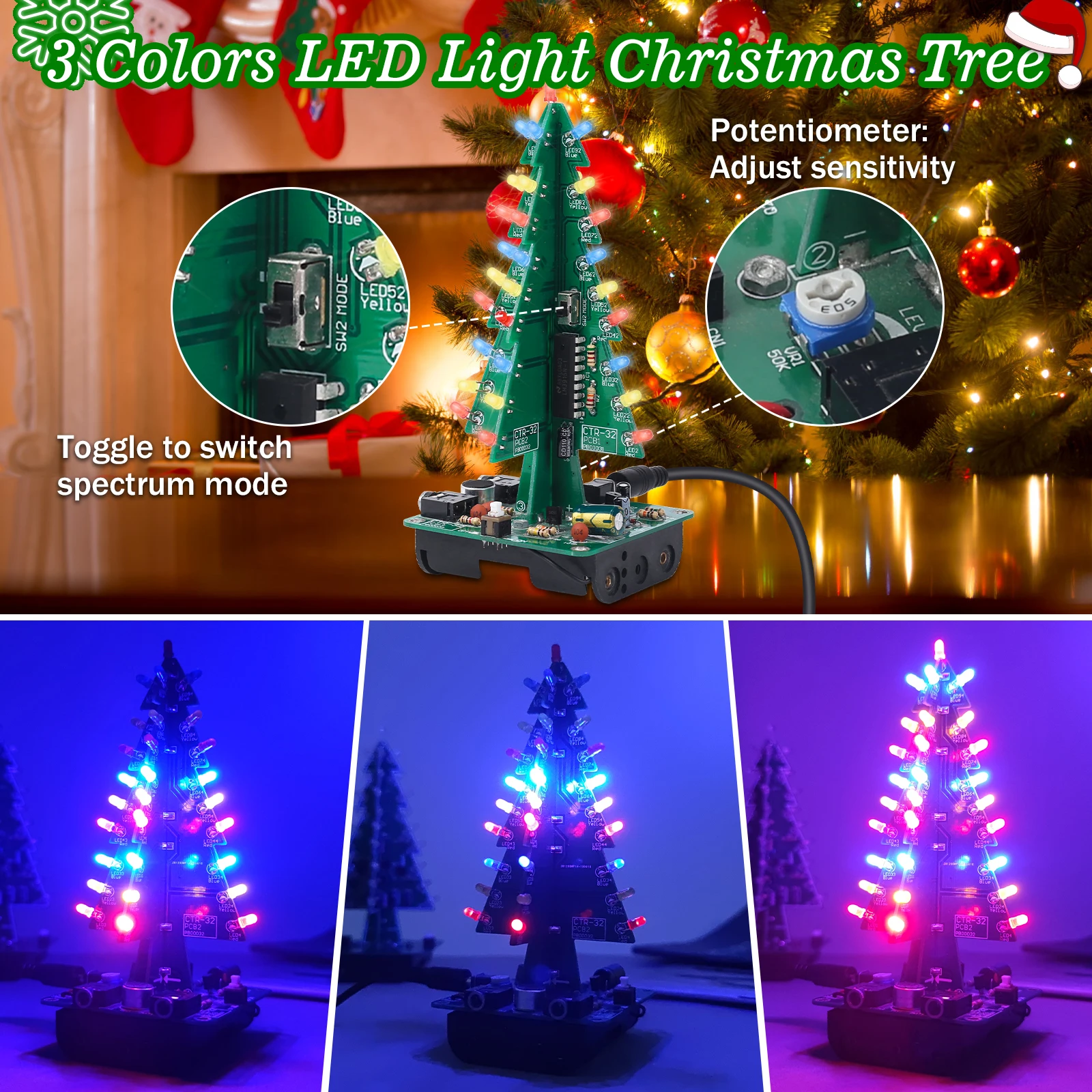

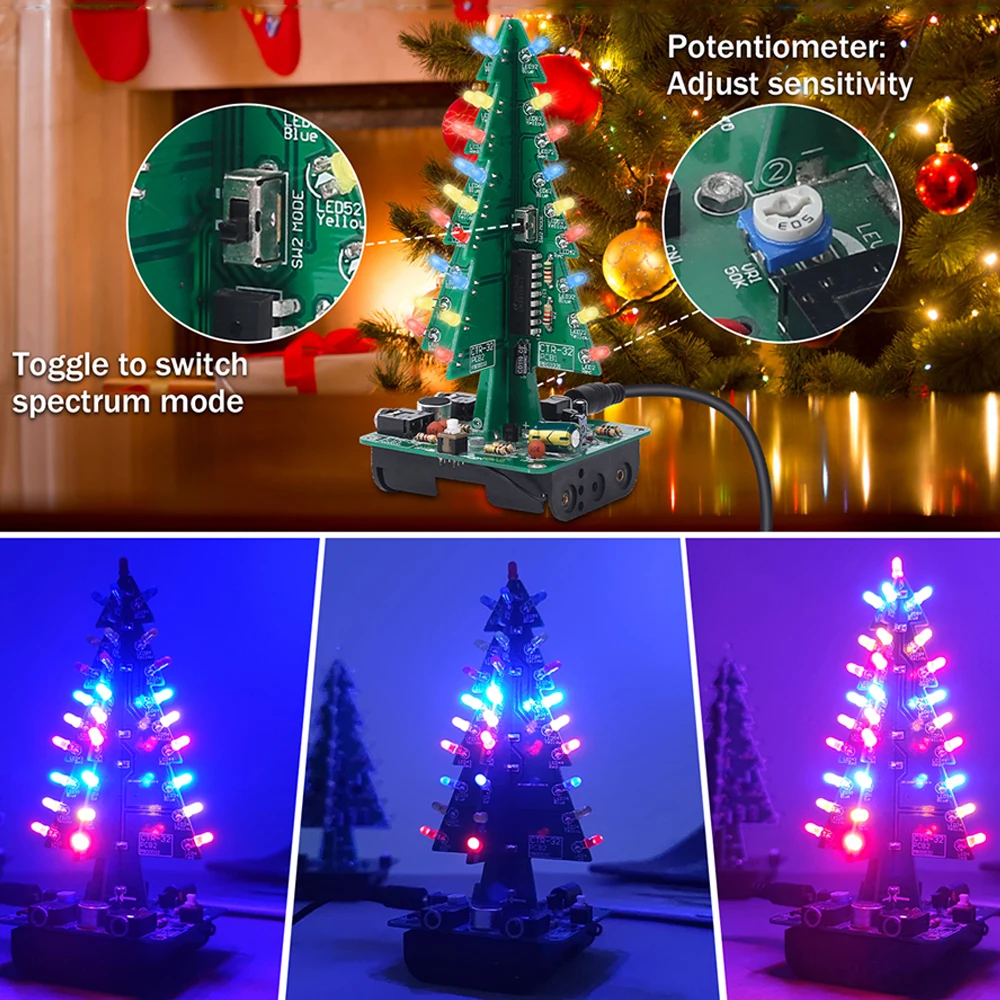

5>. Defina e altere o modo de exibição alternando Switch SW2.
5.1>. Modo de exibição de pontos LED: O LED no ponto mais alto do áudio está ligado, mas o outro LED está desligado.
5.2>. Modo de exibição LED Line: Todos os LED que atendem à intensidade do áudio estão acesos.
5.3>. O efeito do indicador da referência é mais óbvio sobre o modo dois do indicador.
6>. Gire o potenciômetro VR1 para ajustar a sensibilidade do áudio.

5. A instalação derruba:
1>. O usuário precisa preparar a ferramenta de soldagem no início.
2>. Seja por favor paciente até que a instalação esteja completa.

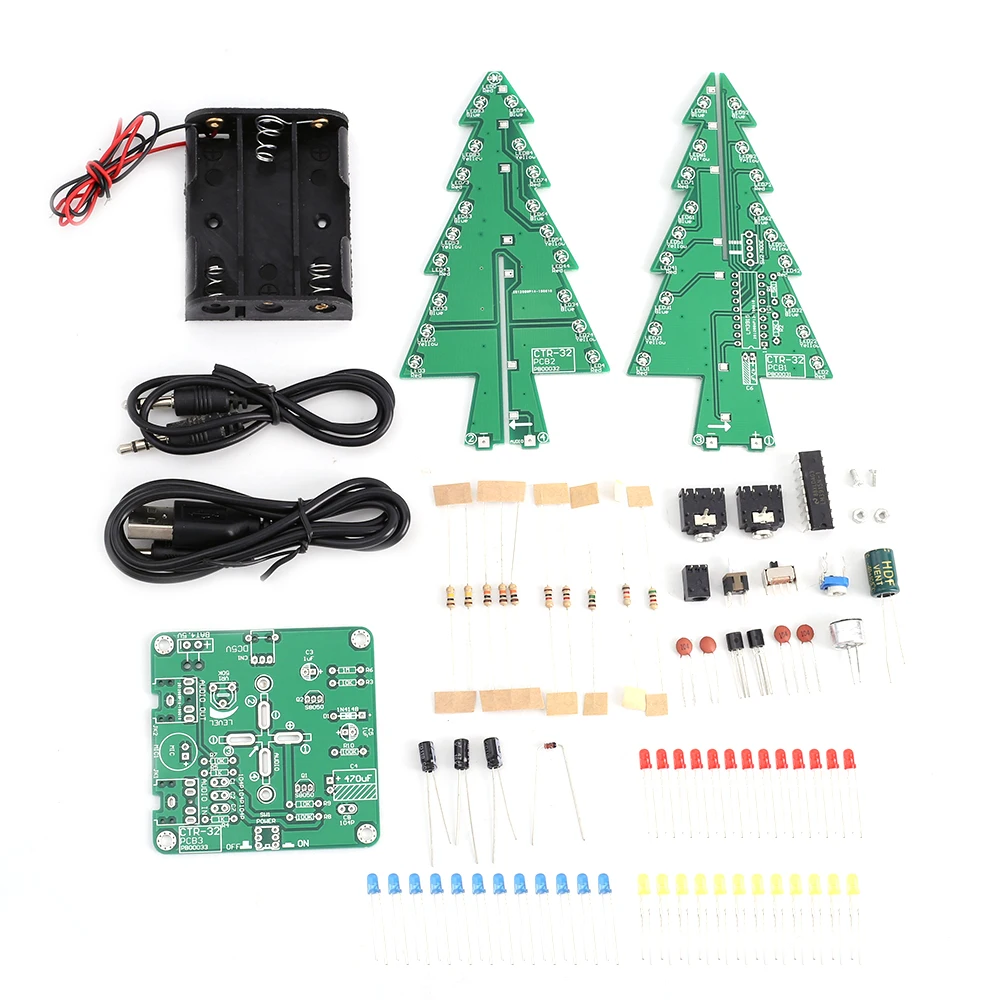

3>. O pacote é kit DIY. Precisa terminar instalar pelo usuário.
4>. O ferro de solda não pode tocar nos componentes por muito tempo (1,0 segundo), caso contrário danificará os componentes.
5>. Preste atenção ao positivo e ao negativo dos componentes.
6>. Proibir estritamente curto-circuito.
7>. O usuário deve instalar o LED de acordo com as regras especificadas. Caso contrário, algum LED não acende.
8>. Instale componentes complexos preferencialmente.
9>. Verifique se todos os componentes estão na direção certa e lugar certo.
10>. Verifique se todo o LED pode ser iluminado.
11>. É altamente recomendável ler o manual de instalação antes de iniciar a instalação!!!
12>. Use luvas antiestáticas ou pulseiras antiestáticas ao instalar componentes eletrônicos.

7. Etapas da instalação (seja por favor paciente instale!!!):

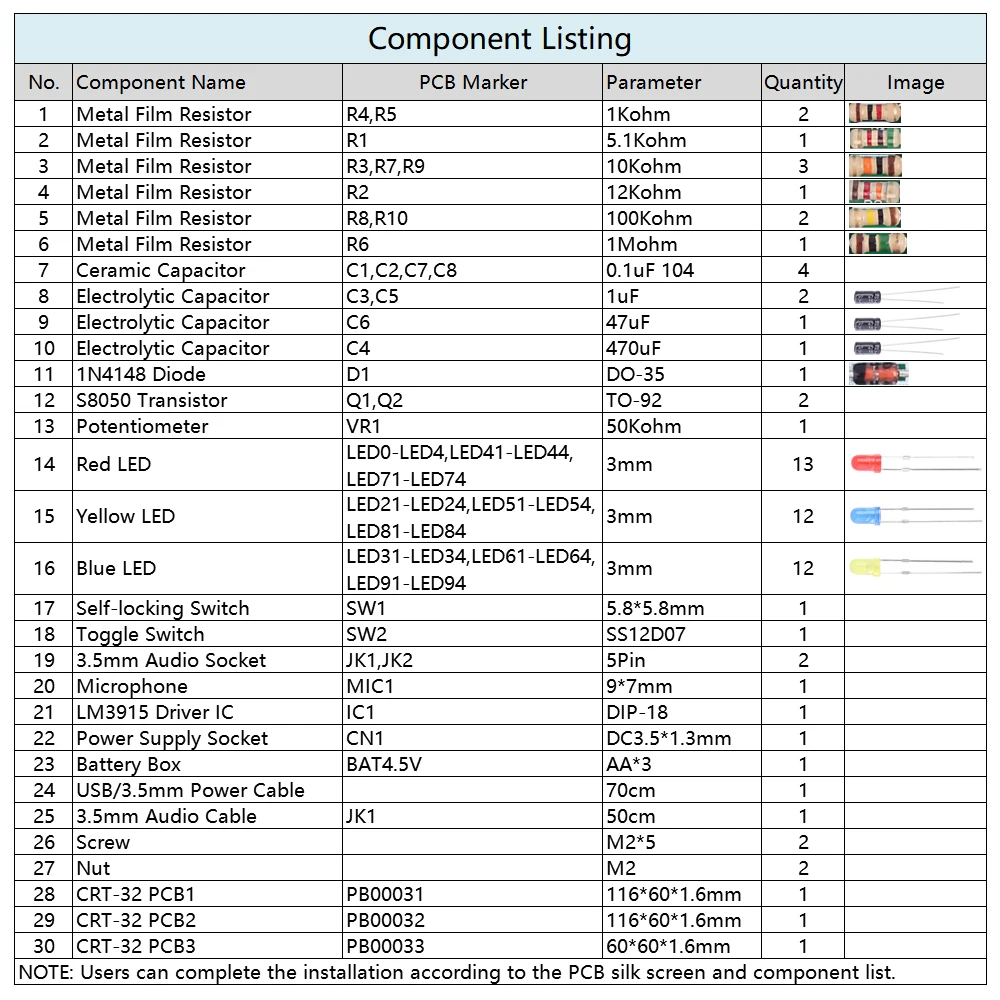

1>. Passo 1: Instale 1pcs 5.1Kohm Metal Film Resistor em R1.
2>. Passo 2: Instale 1pcs 12Kohm Metal Film Resistor em R2.
3>. Passo 3: Identificação LED. O pino mais longo é pólo positivo.
4>. Passo 4: O pino mais longo é inserido na almofada retangular. Os pinos mais curtos são inseridos nas almofadas ovais.
5>. Passo 5: Reserve os pinos LED cerca de 3mm e depois dobre os pinos LED. Em seguida, use ferro de solda e fio de solda para fixar o LED.
6>. Passo 6: Instale 6pcs 3mm LED vermelho em LED1, LED2, LED41, LED42, LED71, LED72 em PCB1.Dobre o LED ao mesmo tempo.
7>. Passo 7: Instale 6pcs 3mm LED amarelo em LED21, LED22, LED51, LED52, LED81, LED82 em PCB1.Dobre o LED ao mesmo tempo.
8>. Passo 8: Instale 6pcs 3mm LED azul em LED31, LED32, LED61, LED62, LE91, LED92 em PCB1.Dobre o LED ao mesmo tempo.

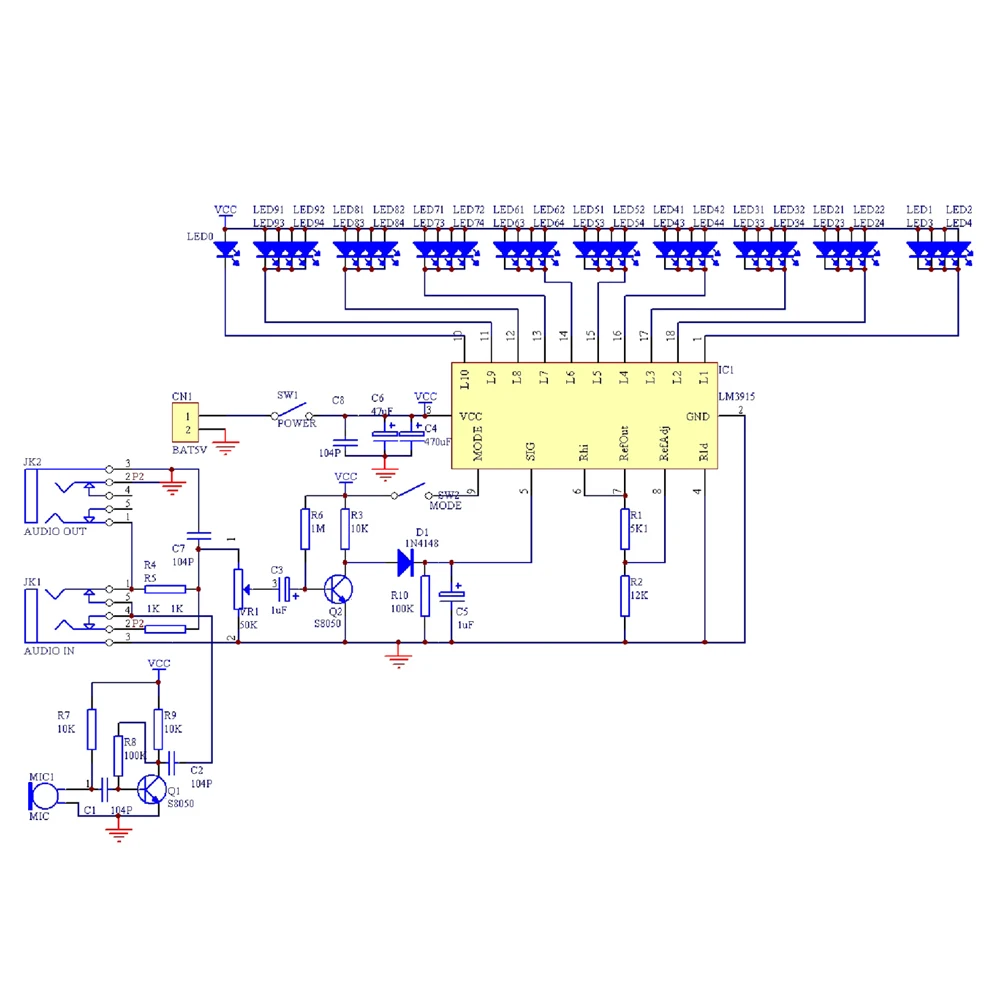

9>. Etapa 9: Instale 1pcs DIP-18 LM3915 em IC1 em PCB1.There é um ponto em uma extremidade do IC e há uma marca no PWB onde o IC pode colocar sobre. Essas duas marcas são correspondentes entre si e são usadas para especificar a direção de instalação do CI.
10>. Passo 10: Instale o capacitor eletrolítico 1pcs 47uF em C6.Preste atenção para distinguir entre positivo e negativo. O pino mais longo é pólo positivo. O pino mais longo é inserido na almofada retangular.
11>. Passo 11: Instale 1pcs SS12D07 Toggle Switch em SW2.Até agora, PCB1 está instalado.
12>. Passo 12: Instale 7pcs 3mm LED vermelho em LED0, LED3, LED4, LED43, LED44, LED73, LED74 em PCB2.Dobre o LED ao mesmo tempo.
13>. Passo 13: Instale 6pcs 3mm LED amarelo em LED23, LED24, LED53, LED54, LED83, LED84 em PCB2.Dobre o LED ao mesmo tempo.
14>. Passo 14: Instale 6pcs 3 milímetros LED azul em LED33, LED34, LED63, LED64, LE93, LED94 em PCB2.Dobre o LED ao mesmo tempo. Até agora, o PCB2 está instalado.
15>. Passo 15: Instale 1pcs DO-35 1N4148 Diodo em D1 em PCB2.A marca preta é pólo negativo.
16>. Passo 16: Instale o resistor do filme do metal 2pcs 1Kohm em R4,R5.
17>. Passo 17: Instale o resistor de filme metálico 3pcs 10Kohm em R3,R7,R9.
18>. Passo 18: Instale o resistor do filme do metal 2pcs 100Kohm em R8,R10.
19>. Passo 19: Instale 1pcs 1Mohm Metal Film Resistor em R6.
20>. Etapa 20: Instale o capacitor cerâmico 4pcs 0.1uF 104 em C1,C2,C7,C8.
21>. Etapa 21: Instale o transistor 2pcs TO-92 S8050 em Q1,Q2.
22>. Passo 22: Instale 1pcs DC3.5 * 1.3mm soquete de alimentação no CN1.
23>. Passo 23: Fixe a tomada de energia com os pinos extras do resistor.
24>. Passo 24: Instale 1pcs 9*7mm Microfone em MIC1.O pino marcado é pólo negativo.
25>. Passo 25: Instale 2pcs 5Pin 3.5mm soquete de áudio em JK1,JK2.
26>. Passo 26: Instale 1pcs 470uF Capacitor eletrolítico em C4.Preste atenção para distinguir entre positivo e negativo. O pino mais longo é pólo positivo. O pino mais longo é inserido na almofada retangular.
27>. Etapa 27: Instale o capacitor eletrolítico 2pcs 1uF em C3, atenção C5.Pay para distinguir entre positivo e negativo. O pino longo é pólo positivo. O pino mais longo é inserido na almofada retangular.
28>. Passo 28: Instale 1pcs 5.8*5.8mm Self-locking Switch em SW1.There é um côncavo no interruptor e há uma marca branca no PCB onde o interruptor pode colocar em. Essas duas marcas são correspondentes entre si e são usadas para especificar a direção de instalação do switch.
29>. Passo 29: Instale o potenciômetro 1pcs 50Kohm em VR1.
30>. Passo 30: Até agora, todos os 3pcs PCB foram instalados e então eles precisam ser montados juntos.
31>. Passo 31: Monte PCB1 e PCB2. Ao mesmo tempo, fixe apenas um par de almofadas para ajustar a posição. A direção da montagem deve estar de acordo com a seta no PCB.
32>. Etapa 32: Ajuste a altura e a posição cooperam com PCB3 e certificam-se que cabem corretamente.
33>. Passo 33: Corrigir PCB1 e PCB2 através de 11 pares de almofadas.
34>. Passo 34: Fixe PCB1 e PCB2 no PCB através de 8 pares de almofadas. A direção da montagem deve estar de acordo com a seta no PCB.
35>. Etapa 35: Mantenha o fio da caixa da bateria aproximadamente 15cm.
36>. Passo 36: Instale 1pcs AA * 3 Battery Box em BAT4.5V. O fio vermelho conecta a ‘+’ e o fio preto conecta a ‘-‘.
37>. Passo 37: Fixe a caixa da bateria no PCB3 e fixe por 2pcs M2 * 5mm Parafuso e 2pcs M2 Porca.
38>. Passo 38: Conecte à fonte de alimentação e aproveite o efeito.
