Name: Driver de Motor de Passo Driver Ultra Silencioso de Camadas Suporte Lv8729 Controlador de Driver de Microstep Completo 6v36v Lv8729
Brand: Acessórios de Eletrônica
SKU: 33007203227
Price: 22.26 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Pacote	Other
Cutomizado	SIM
Número do Modelo	Lv8729
Temperatura de Operação	-40°-+85°
Potência de Dissipação	.
Tensão de Alimentação	6-36v
Aplicação	Other
Condição	Novo
Tipo	Other
Nome da Marca	Wavgat
Origem	CN (origem)

1. Componentes Ativos

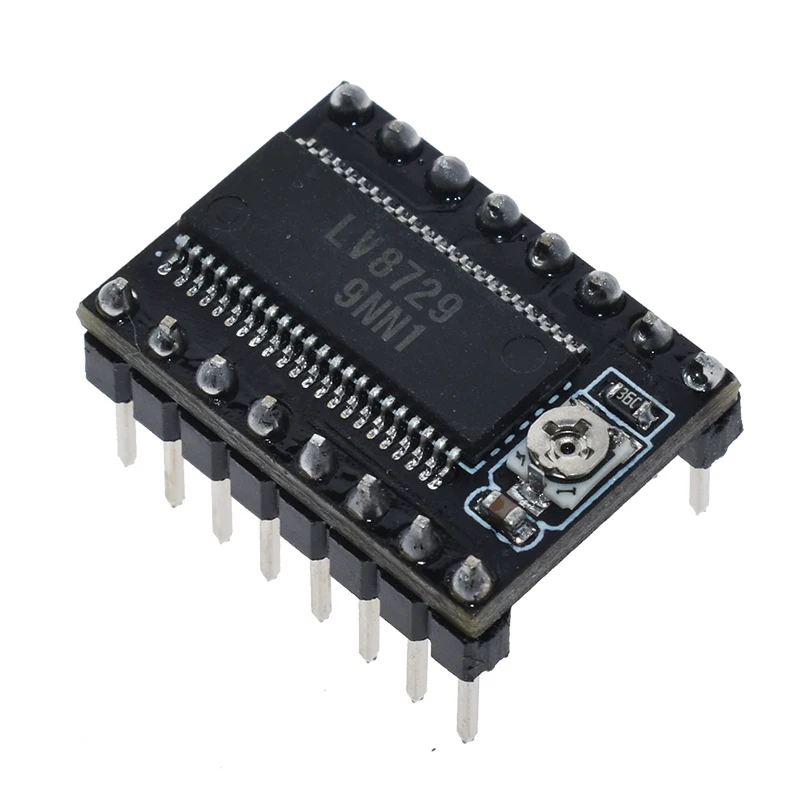

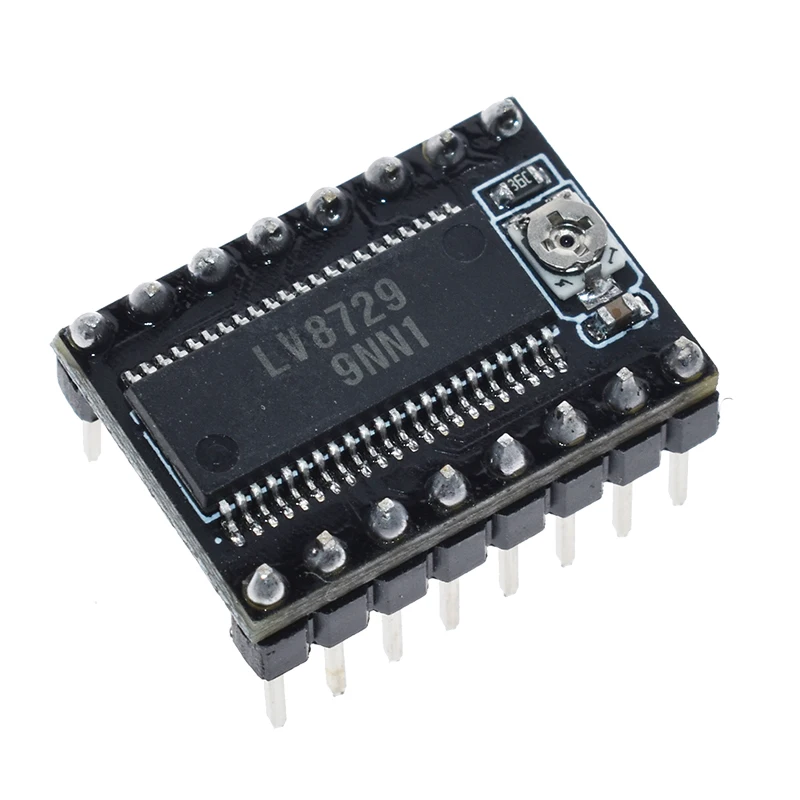

O módulo do motorista de lv8729 com 128 subdivisões é uma boa escolha para o motor deslizante de nema cuja corrente é inferior a 1.5a, que faz o motor constante, silencioso e preciso.

Especificações:

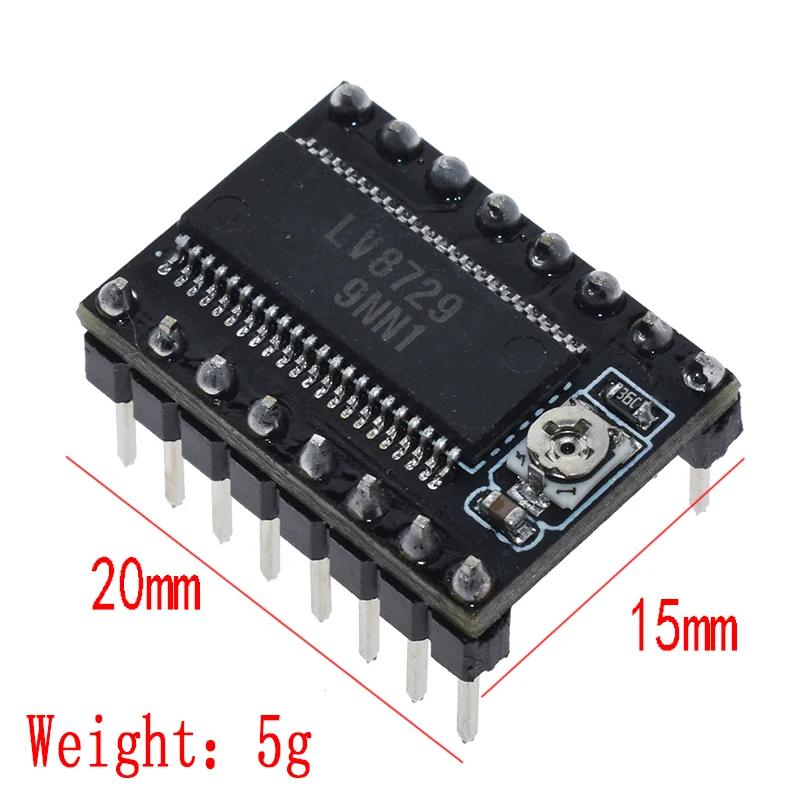

Dimensões: 1.5mm * 2.0mm (mesmo com o a4988 e drv8825)

Corrente máxima da movimentação: 1.5a (padrão 0.8a)

Tensão de funcionamento: 6v-36v, a tensão proposta é 12v

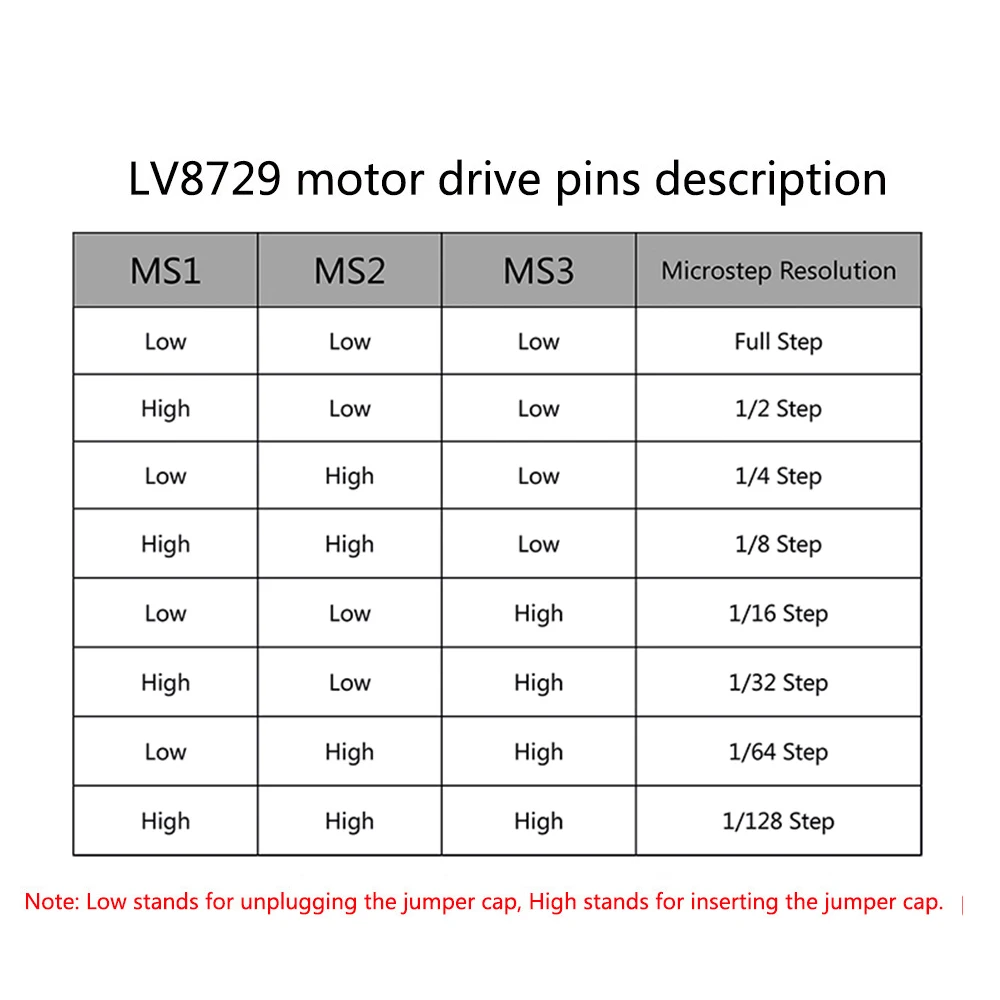

Subdivisões de apoio: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128

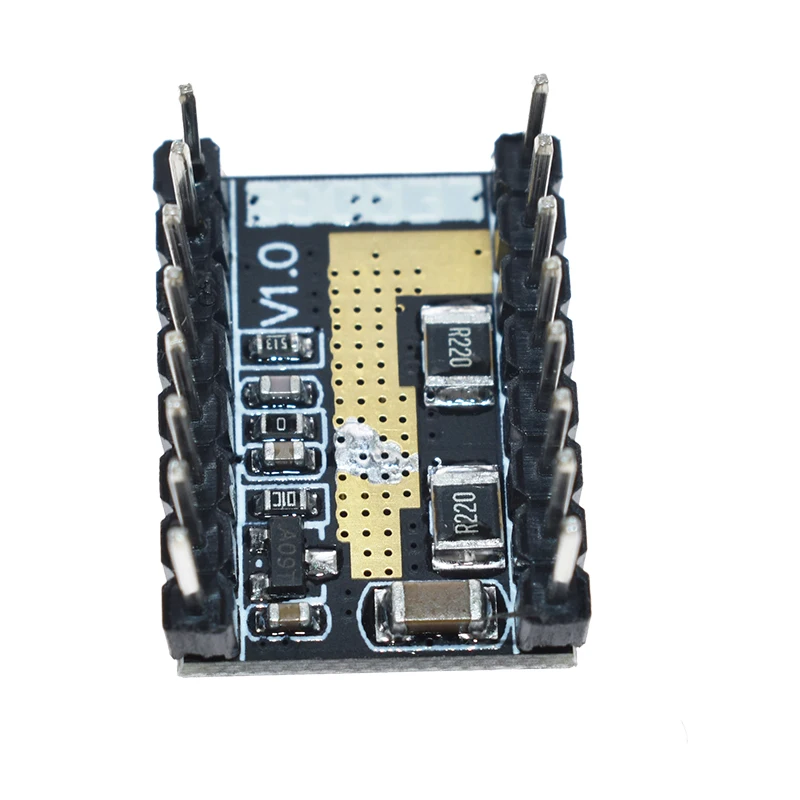

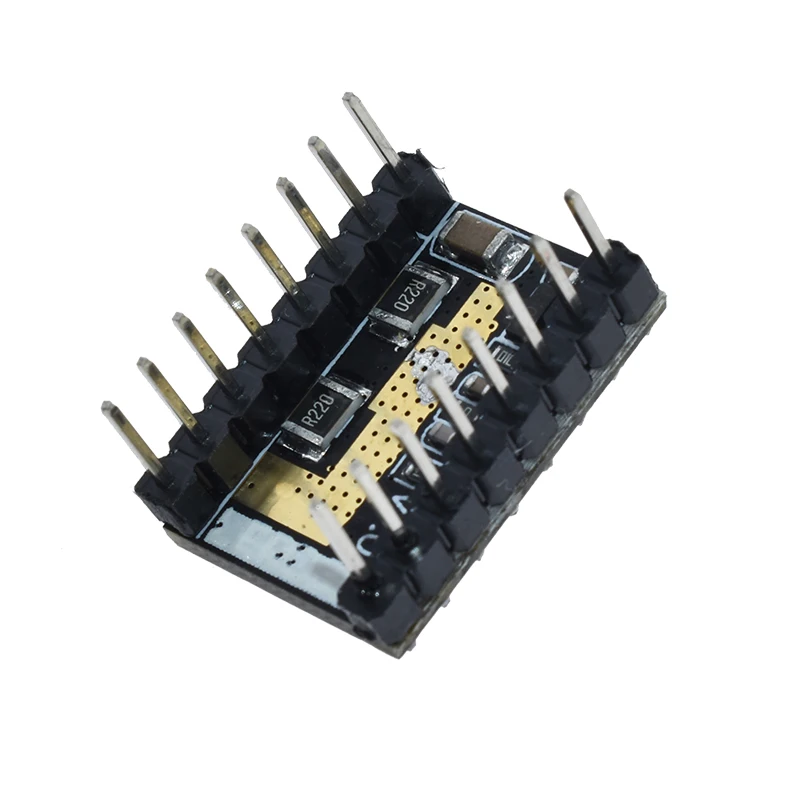

Processo do produto: placa do pwb de quatro camadas

Na subdivisão 64 ou 128 subdivisão para ter um melhor efeito ultra-silencioso.

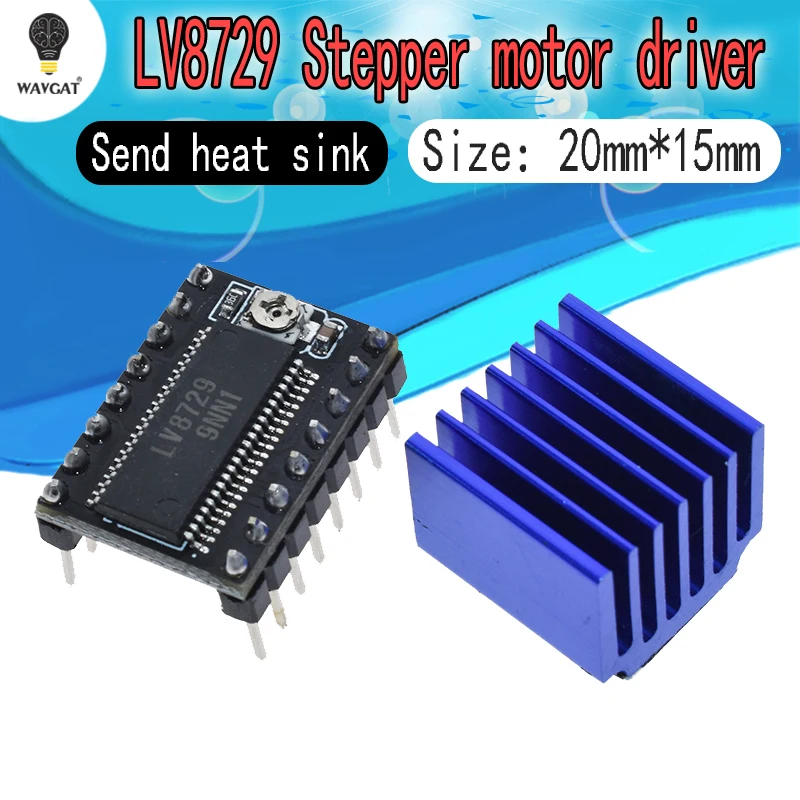

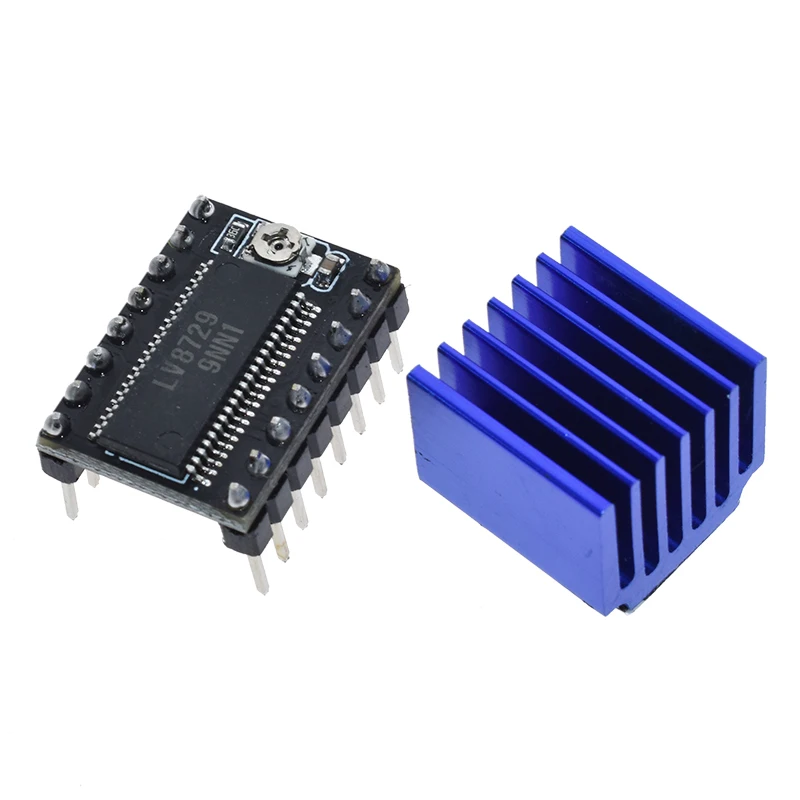

Lista de envio (por unidade):

Lv8729 * 1pc

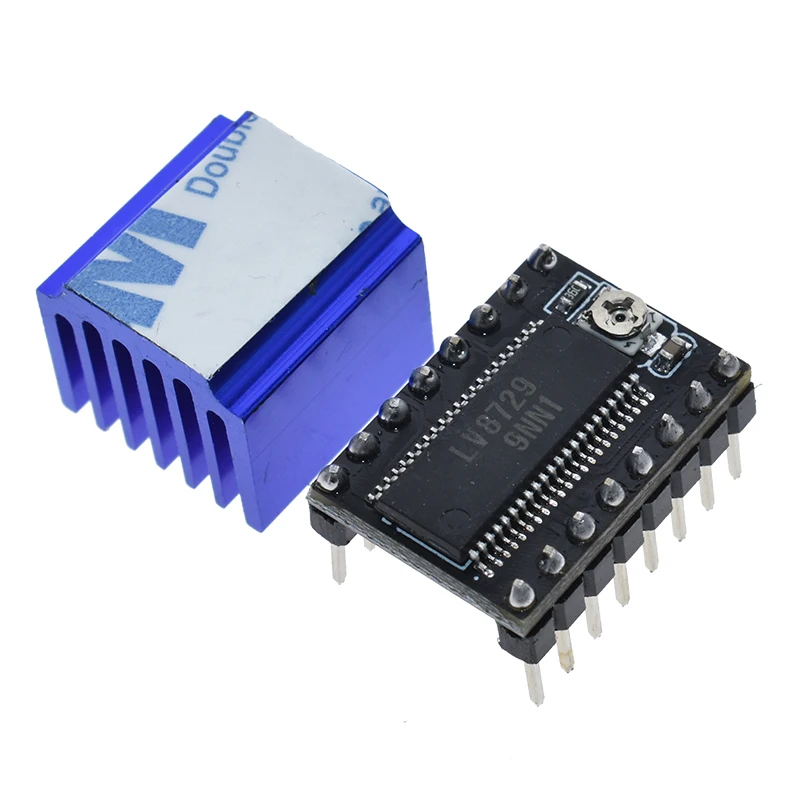

Dissipador de calor com adesivo * 1pc

Nota: certifique-se de que a direção de conexão está certa, ou ele provavelmente vai queimar o chip de driver e placa de controlador. Recomendo fazer um bom trabalho de resfriamento para o módulo.

Algoritmo atual do driver e seu ajuste:

1. driver algoritmo atual: i = vref/0.5, o vref padrão cerca de 0.4v, de modo que o padrão atual 0.8a, e corrente máxima 1.5a

2. por favor não conecte os motores ao medir a tensão, ou é fácil queimar a unidade.

3. conecte a fonte de alimentação e o usb para energia ao medir a tensão.

4. ajuste menor para o motorista do potenciômetro. Ajuste novamente após a medição para evitar a queima de driver por corrente excessiva.

5. para aumentar a corrente girando o potenciômetro no sentido horário lentamente, e no sentido contrário para reduzir.
