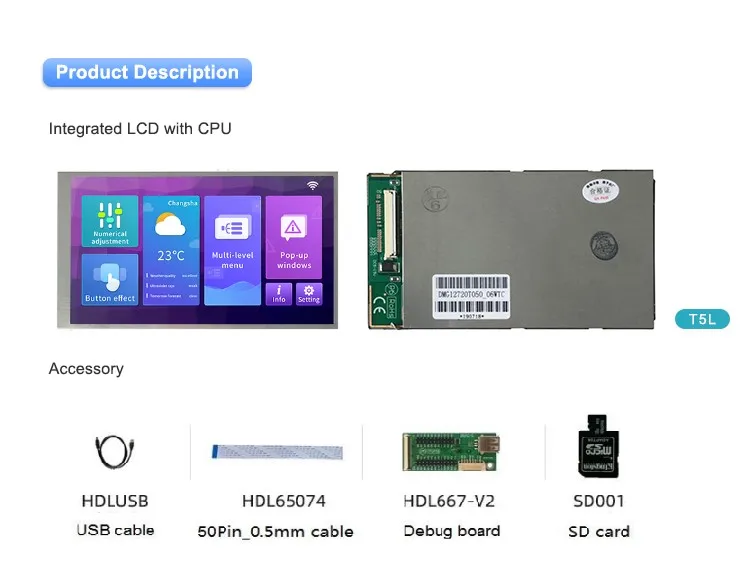

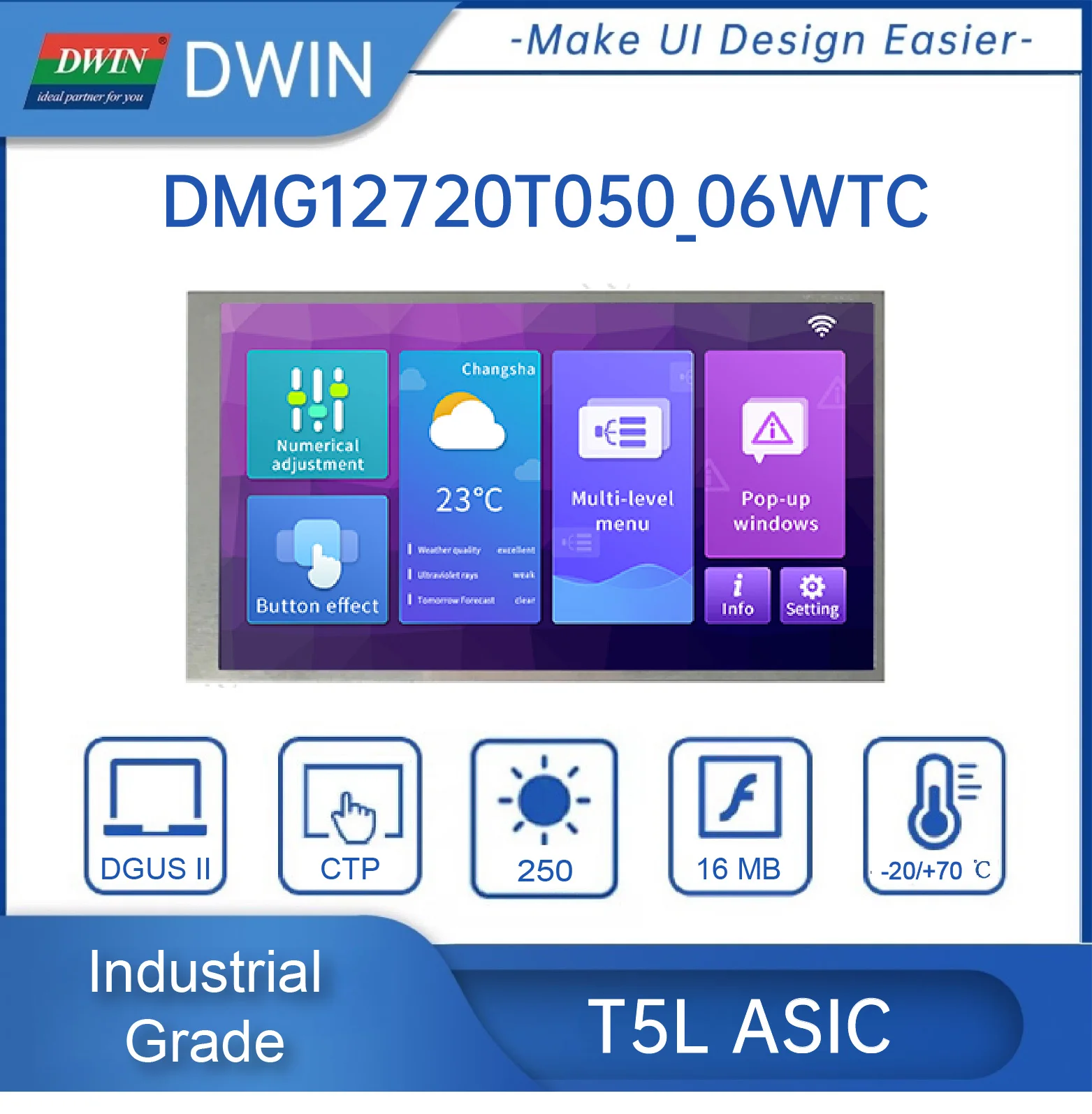

Dwin-display Lcd Inteligente com Dispositivo Inteligente Lcm Hmi Painel de Toque Display Polegadas 720*1280 Dmg12720t050 _ 06wtc Tela Tft Uart

Mostrar parâmetros

Tipo do LCD

IPS, TFT LCD

Visão Ângulo

Ângulo de visão largo, 85 °/85 °/85 °/85 °(L/R/U/D)

Resolução

Pixéis 720 × 1280 (apoio 0 °/90 °/180 °/270 °)

Cor

8R8G8B de 24 bits

Área ativa (A.A.)

110,4 milímetros (W)× 62,1 milímetros (H)

Ver Área (V.A.)

111,4 milímetros (W)× 63,1 milímetros (H)

Modo Retroiluminação

LED

Vida útil do luminoso

> 10000 horas (tempo do brilho que decaem a 50% na condição do trabalho contínuo com o brilho máximo)

Brilho

250nit

Controle do brilho

0 ~ 100 grau (quando o brilho é ajustado para 1% ~ 30% do brilho máximo, pode ocorrer cintilação e não é recomendado para uso nesta faixa)

Parâmetros do toque

Tipo

CTP (painel táctil capacitivo)

Estrutura

Estrutura INCELL

Modo toque

Toque único ponto, suporte contínuo toque deslizante

Dureza superficial

–

Transmitância De Luz

Sobre 95%

Vida

Sobre 1.000.000 vezes toque

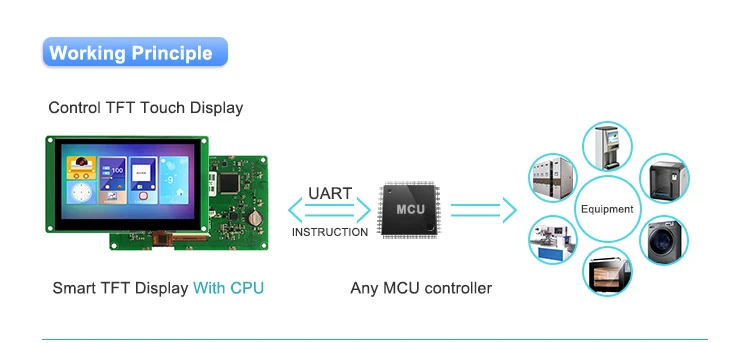

Parâmetros do interface serial

Modo

TTL/CMOS

Tensão Nível

Condição do teste

Mín

Tipo

Máximo

Unidade

Saída 1, Iout = 1mA

3.0

3.3

–

V

Saída 0, Iout = -1mA

–

0

0.3

V

Entrada 1, Iin = 1mA

2.4

3.3

5.0

V

Entrada 0, Iin = -1mA

0

–

0.5

V

Taxa Baud

3150 ~ 3225600bps, valor típico de 115200bps

Formato Dados

N81

Cabo interface

FCC50 _ 0,5mm

Especificações elétricas

Potência nominal

<5W

Tensão operacional

7 ~ 15V, valor típico de 12V

Corrente operacional

200mA

VCC = 12V, luminoso máximo

90mA

VCC = 12V, retroiluminação desligada

Alimentação recomendada: 12V 1A DC

Ambiente operacional

Temperatura operacional

-20?~70?(12V @ 60% RH)

Temperatura armazenamento

-30?~80?

Revestimento conformado

Sim

Umidade operacional

10% ~ 90% RH, valor típico de 60% RH

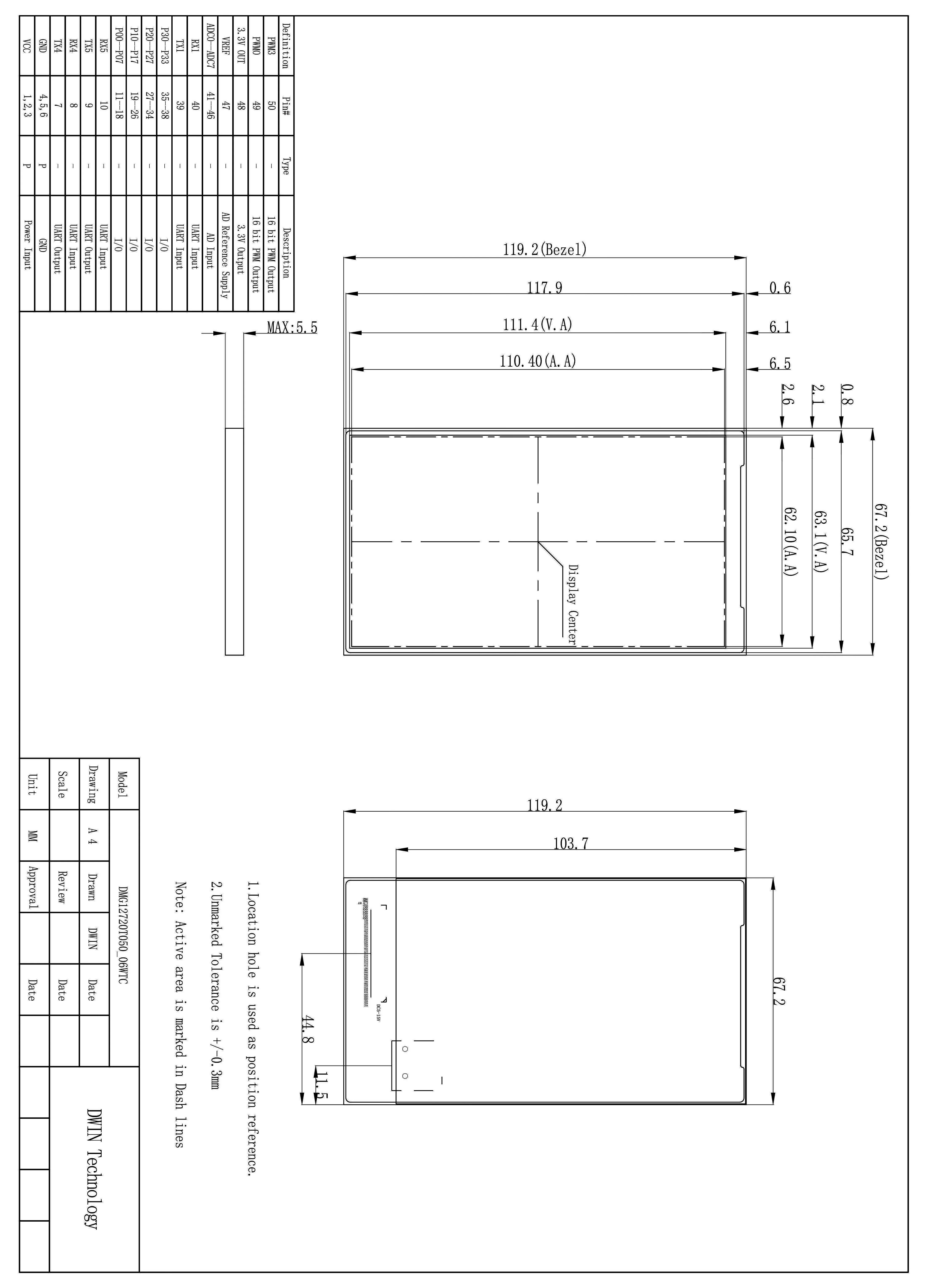

Embalagem e dimensões

Fator de forma

119,2mm (W)× 67,2mm (H)× 5,5mm (T)

Peso líquido

70g

Padrões embalagem

Modelo

Dimensões

Camada

Quantidade/camada

Quantidade (PCes)

Caixa1:

220mm(L)× 160mm(W)× 47mm (H)

1

1

1

Carton2:

250mm(L)× 200mm(W)× 80mm (H)

1

4

4

Carton3:

320mm(L)× 270mm(W)× 80mm (H)

2

3

6

Carton4:

450mm(L)× 350mm(W)× 300mm(H)

2

30

60

Carton5:

600mm(L)× 450mm(W)× 300mm(H)

2

60

120
