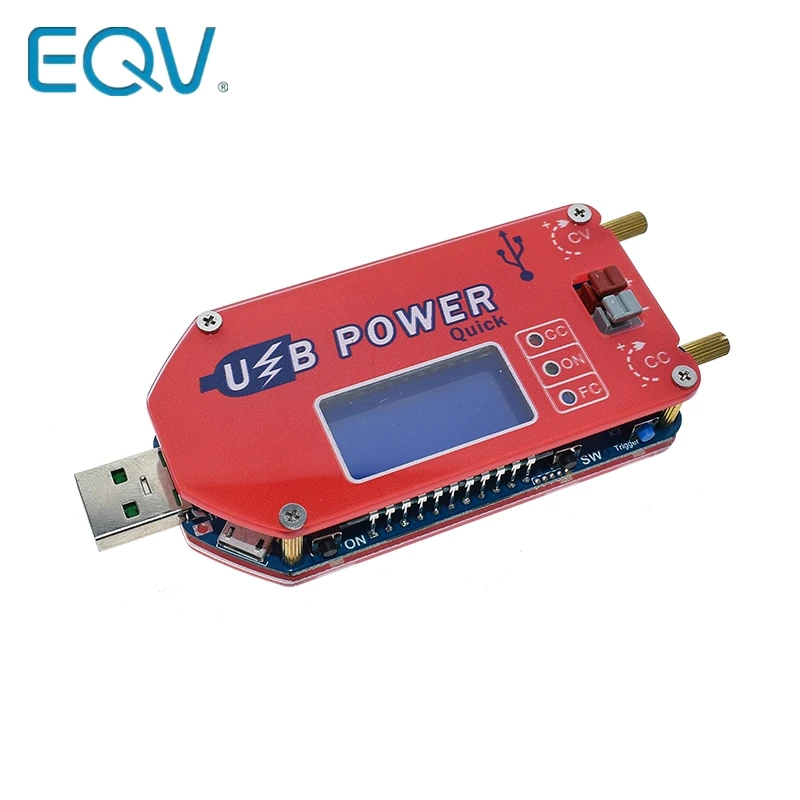

Eqv Dp3a Módulo de Alimentação Ajustável Usb 130v 15w qc 2.0 3.0 Fcp Carregamento Rápido para Laboratório

Alimentado por um adaptador de carregamento 5V, a corrente de entrada é 4A ou mais para atingir 15W (considerando a queda de tensão na linha USB e a eficiência de conversão do módulo, etc.), o adaptador 5V comum é difícil de fazer, Assim que o módulo adiciona uma função rápida da decepção da carga para fazer o adaptador output a alta tensão ou a corrente alta. Note que você pode optar por ter um carregador ou carregamento tesouro que suporta o protocolo de carga rápida.

1. Pressione e segure o botão TRIG por mais de 2 segundos para liberar, insira a interface de seleção do protocolo de carga rápida e o LCD exibirá o nome do protocolo.

2. Pressione rapidamente o botão TRIG para selecionar QC2.0, QC3.0, AFC, FCP, SCP, AUTO e OFF. Pressione rapidamente o botão ON/OFF ou SELECT para acionar o protocolo. Se o gatilho for bem-sucedido, ele exibirá OK, a luz azul FC estará acesa, caso contrário, Err será exibido, a luz azul FC estará desligada.

3. Pressione e segure o botão TRIG por mais de 2 segundos para sair da interface do protocolo de carga rápida. Este protocolo é acionado cada vez que você ligá-lo.

4. Se você não sabe que protocolo o carregador apoia, você pode escolher o modo AUTO, o módulo escolhe automaticamente ao spoof; se você não quer usar a função do spoof, você pode escolher o modo OFF.

3. Circuitos Integrados – Série Derivada : Other

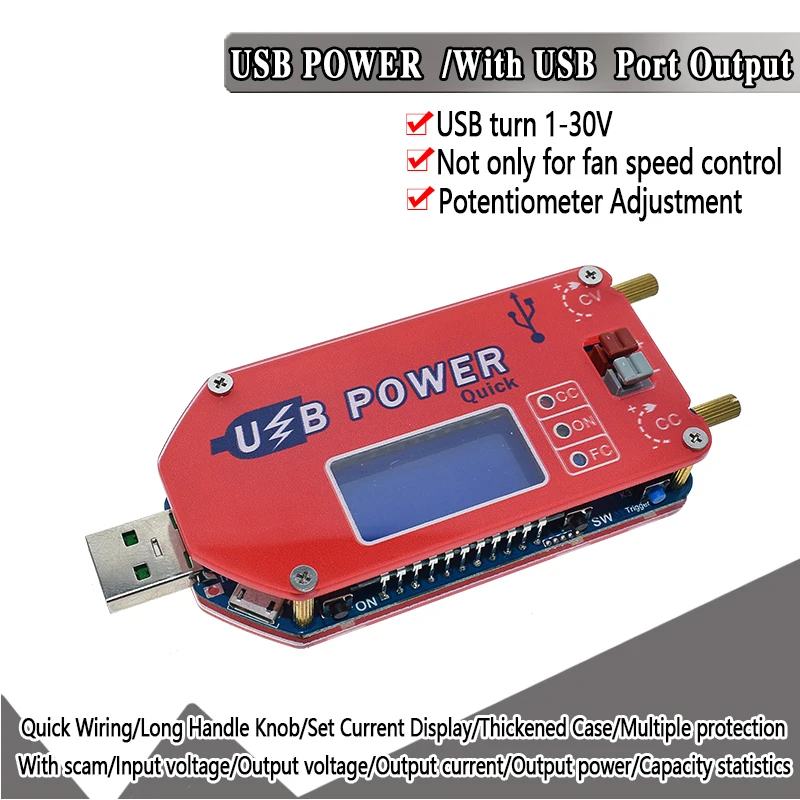

1. Destaques

•1. Display LCD entrada tensão, saída tensão, corrente, poder, capacidade estatísticas, tensão resolução 0.01V, atual resolução 0.001A

• 2. Com saída USB fêmea, fácil de conectar dispositivos de interface USB como ventilador USB

• 3. terminal rápido do parafuso livre, impulso-tipo tração do cabo, nenhuma necessidade de parafusar, conveniente e rápido.

• 4. Quando o valor limite atual (corrente constante) é definido, não há necessidade de encurtar a conexão, não há necessidade de usar um multímetro e o valor da corrente limite pode ser exibido diretamente.

• 5. Com engano inteligente da carga rápida, resolva o problema da fonte de alimentação insuficiente à porta de entrada USB. Suporte mainstream carga rápida protocolo,QC2.0 3.0, FCP SCP AFC,Você também pode optar por não enganar ou escolher automaticamente o modo de engano.

• 6. Alta potência 15W, 2A atual, pode ser usada para regulação de velocidade do ventilador, fonte de alimentação desktop, carregador ajustável, fonte de alimentação do roteador, etc.

• 7. Ajuste a tensão de saída arbitrariamente, limite a corrente 0-2A (entrada larga 4-13V, saída larga 1-30V qualquer ajuste, com proteção contra curto-circuito, curto-circuito não queima)

• 8. Como cabo de carregamento USB, ajuste arbitrariamente a tensão de carregamento e a corrente de carregamento máxima (qualquer tensão, com corrente constante, anti-refluxo, para atender ao carregamento da maioria das baterias)

• 9. Proteção múltipla (curto-circuito, sobre a corrente, sobre a temperatura, sobre o poder, sobre a proteção da tensão, carregando a proteção do anti-refluxo)

2. Parâmetros do produto

2.1.Tensão de entrada: 4-13V (USB macho, MicroUSB, interfaces de entrada TYEPE-C 3)

2.2.Saída tensão: 1-30V(Saída terminal rápida, saída USB fêmea, note que os dois estão conectados diretamente, verifique cuidadosamente a tensão de saída antes de conectar o dispositivo USB!)

2,3. Corrente de saída 0-2A (A corrente de saída no modo de tensão constante é adaptável de acordo com o tamanho da carga, não é ajustável. Se você definir a corrente limite para 1A, a corrente de carga é maior que 1A, ela entrará automaticamente no modo de corrente constante. Saída máxima 1A)

2,4. Potência de saída: menos de 15W (quando a potência de saída é maior que 15W, a saída é desligada automaticamente, o OPP é exibido e a potência de carga é reduzida, pressione o botão ON/OFF para resolver). Quando a corrente de entrada é muito grande, pode não ser de longo prazo devido à proteção da temperatura. Trabalhe em 10W ou mais.

2,5. Exposição da tensão: A definição é 0.01V, a precisão da fábrica é aproximadamente ± 0.1V, e não há nenhum cliente reservado para calibrar-se.

2,6. Exibição atual: resolução 0.001A, faixa 0-2.2A, precisão de fábrica ± 0.05A, nenhuma reserva cliente auto-calibração.

2,7. Exibição do poder: 0.00W-15.00W

2,8. Proteção de temperatura: Quando a temperatura do componente de potência for superior a 100 ° C, insira a proteção OTP, reduza o poder de carga, pressione o botão ON/OFF para resolver (o poder não entrará na proteção OT para operação a longo prazo dentro de 10W, quando a corrente de entrada for maior que 3A) Pode entrar sobre a proteção da temperatura ao trabalhar por muito tempo. Mesmo que não atinja 15W, recomenda-se usar o adaptador com função de carga rápida.

2,9. Corrente de trabalho: 30mA

2,10. Anti-refluxo de carregamento: Sim, pode ser conectado diretamente à bateria para carregar, sem necessidade de adicionar um diodo

2,11. Proteção contra curto-circuito: Sim

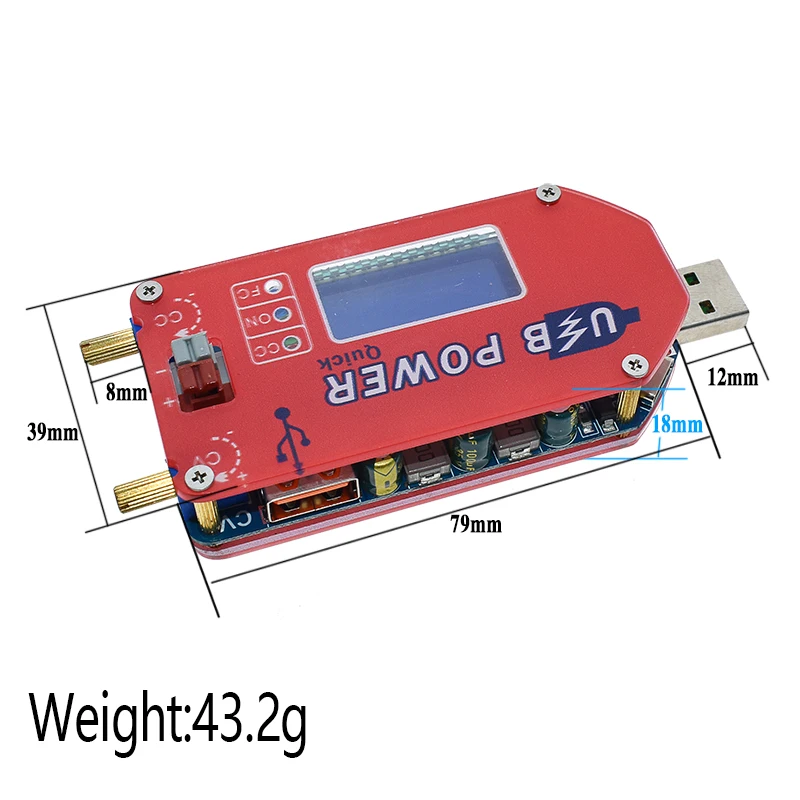

2,12. Peso: 67g (peso líquido do produto 44g, caixa 23g)

Descrição 3. Function

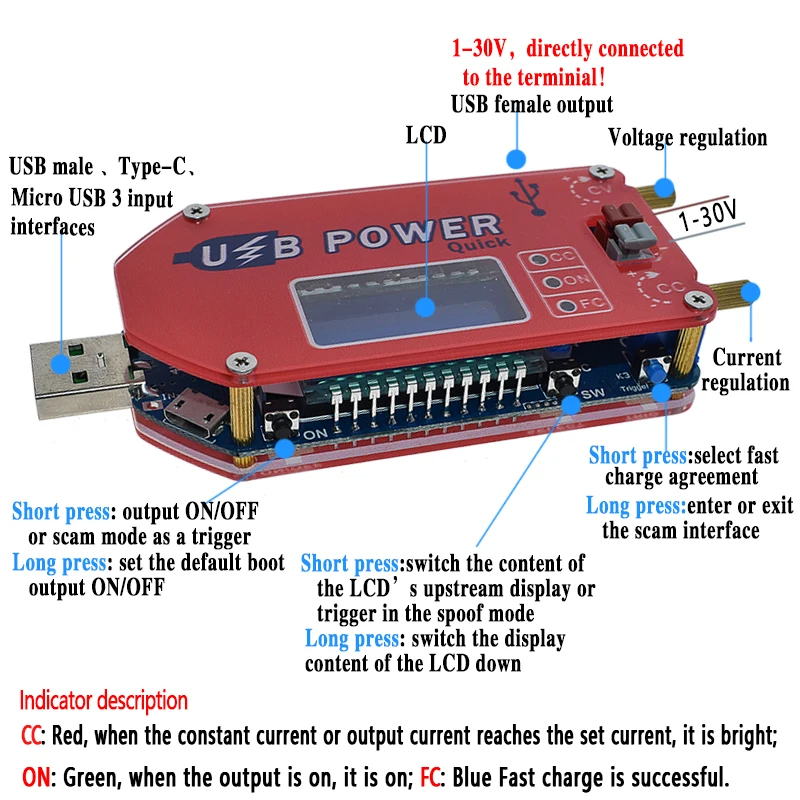

3,1. Botão

Botão &SELECT&: Pressione rapidamente-Alterne entre a tensão de entrada e a tensão de saída; no modo de seleção do protocolo de carga rápida, acione a carga rápida. Pressione e comute entre a corrente de saída, a potência de saída e a exibição das estatísticas de capacidade;

Botão &ON/OFF&: Pressione rapidamente-controle a saída a ser ligada ou desligada; no modo de seleção do protocolo de carga rápida, acione a carga rápida; saia da interface de proteção. Pressione e aperte-defina a saída padrão de ligar para desligar ou ligar o estado, pressione e solte por mais de 3s, exiba ON significa que cada saída padrão de ligar, o visor OFF significa que não há saída sempre ligada.

Botão TRIG: pressione longamente-entre ou saia da interface de seleção do protocolo de carga rápida; pressione rapidamente para selecionar o protocolo de carga rápida.

3,2. Botão do potenciômetro

O atual ajuste potenciômetro CC gira no sentido horário para aumentar o valor atual limite. Quando a corrente de carga atinge a corrente limite, ela entra no estado de corrente constante (observe que no modo de tensão constante, a corrente de saída depende apenas da carga e é alterada de acordo com a carga. Quando a corrente de saída atinge a corrente limite, a luz vermelha é o modo atual constante);

A tensão ajuste potenciômetro CV gira no sentido horário para aumentar a tensão de saída.

3,3. Luzes indicadoras

CC-Luz indicadora atual constante, brilhante quando corrente constante (vermelho);

Indicador do estado ON – output (verde);

FC-luz indicadora rápida do chamariz da carga (luz azul), acordo rápido da carga após a decepção bem sucedida.

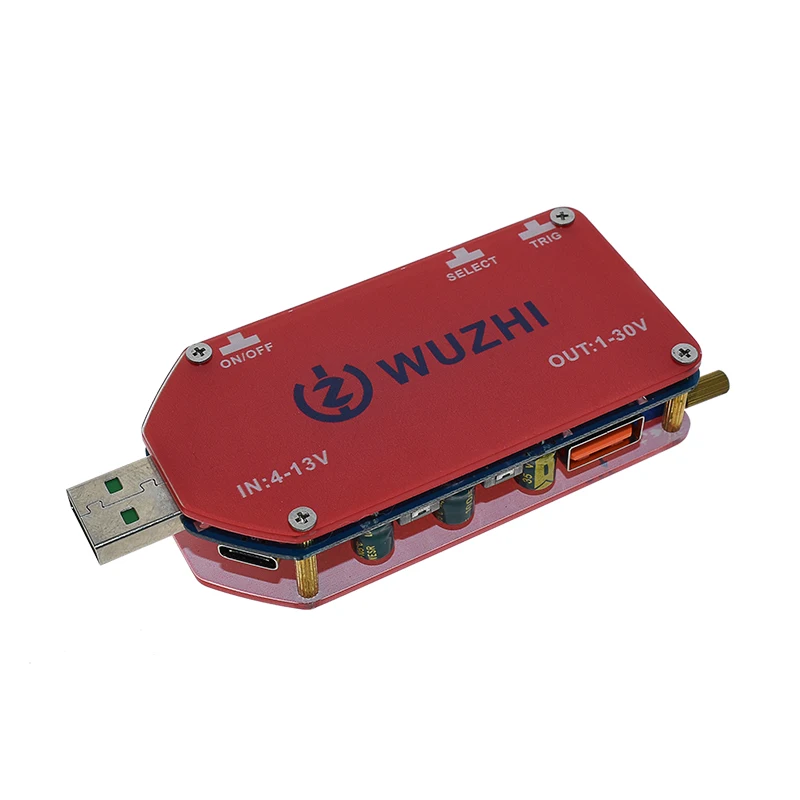

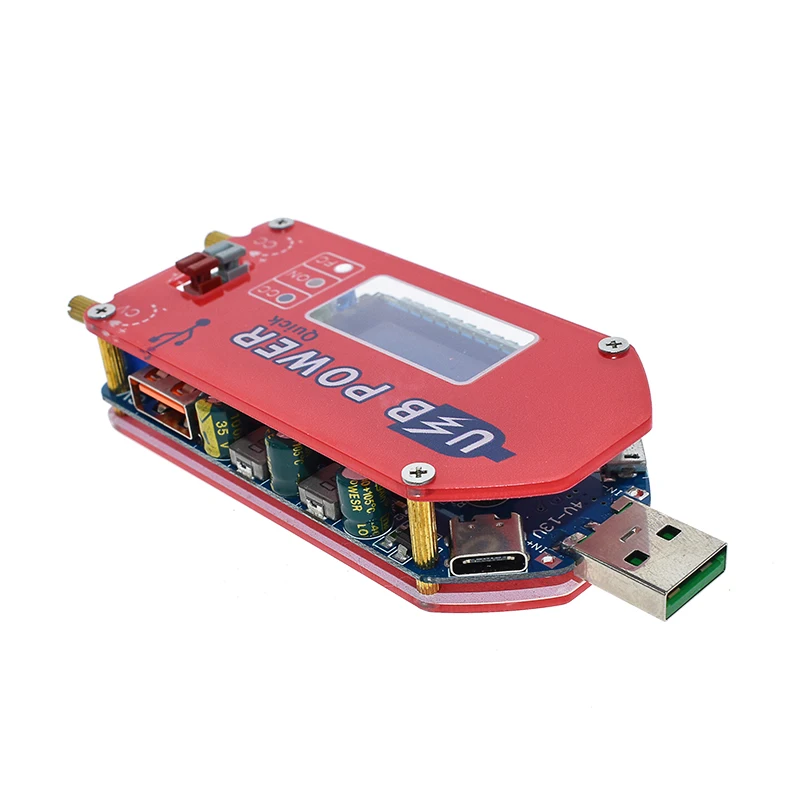

3,4. Portas entrada e saída

O lado de entrada-o lado esquerdo, a cabeça macho USB, o microUSB, o tipo-c são selecionados como entradas;

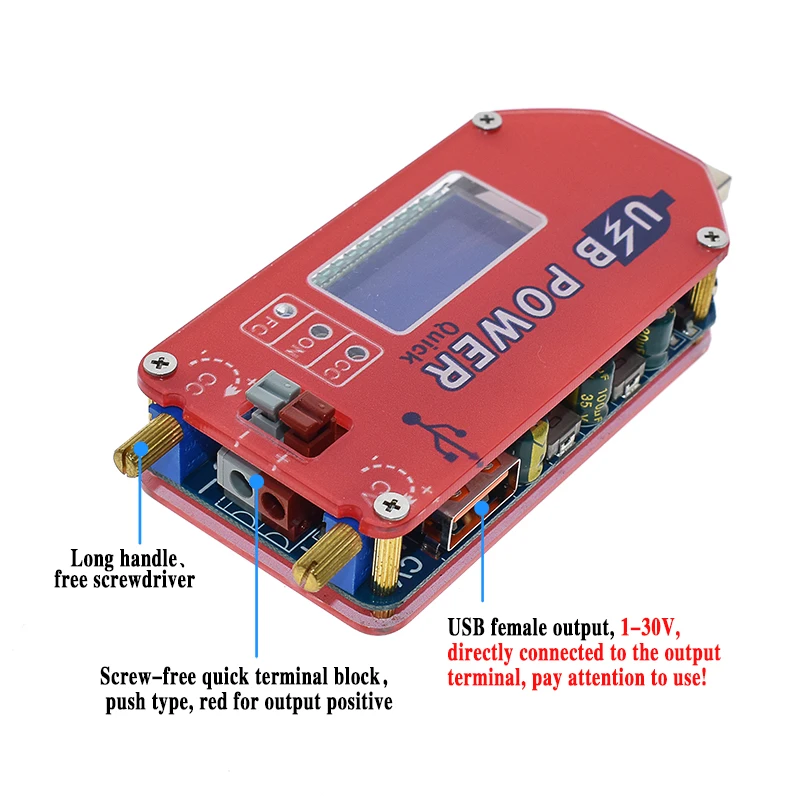

Saída-lado direito, USB fêmea e saída do terminal de fiação rápida, note que os dois estão diretamente conectados, a tensão é sempre a mesma.
