Faça Você Mesmo Linha de Rastreamento Inteligente Kit de Carro Inteligente Motor tt Kit Eletrônico Faça Você Mesmo Peças de Automóvel de Patrulha Inteligente D21
R$ 31,46
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Smart CAR |
| Tensão de Alimentação | 3V |
| Condição | Novo |
| Tipo | Módulo |
| Nome da Marca | Sincere&promise |
| Origem | CN (origem) |
1. Cheap Circuitos Integrados – Fecho : Fecho com Botão Oculto
2. Circuitos Integrados – Profundidade de Resistência à Água : 5bar 5bar

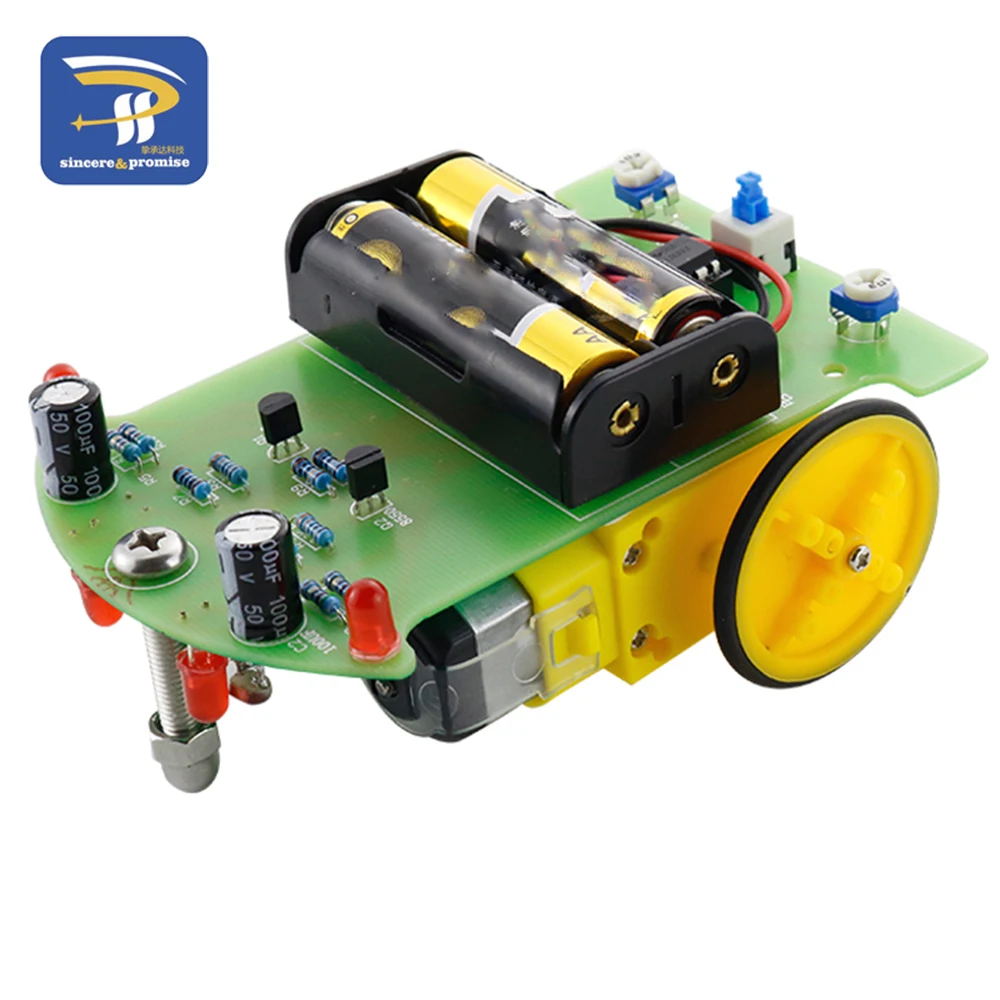

1. Introdução.
Há uma pista preta larga de 16mm no campo branco. Nosso carro de seguimento pode conduzir ao longo da pista preta automaticamente. Não importa como a pista é dobrada, O carro pode ser conduzido automaticamente. Nós todos sabemos que a refletividade é diferente quando a fonte de luz para os objetos brancos e objetos pretos. Aqui usamos a luz vermelha. A luz é refletida através do solo para o fotorresistor. Ao detectar a resistência do resistor fotossensível pode determinar se o carro é Dirigindo na área em branco. Se a detecção é pista preta, então o carro para mudar a direção da condução e motor vai abrandar ou mesmo parar e LED vermelho desligado na frente PCB. Dirija o carro na direção oposta para que o carro esteja sempre correndo ao longo do Pista.
2. Visão geral.
1>. Modelo: D2-1

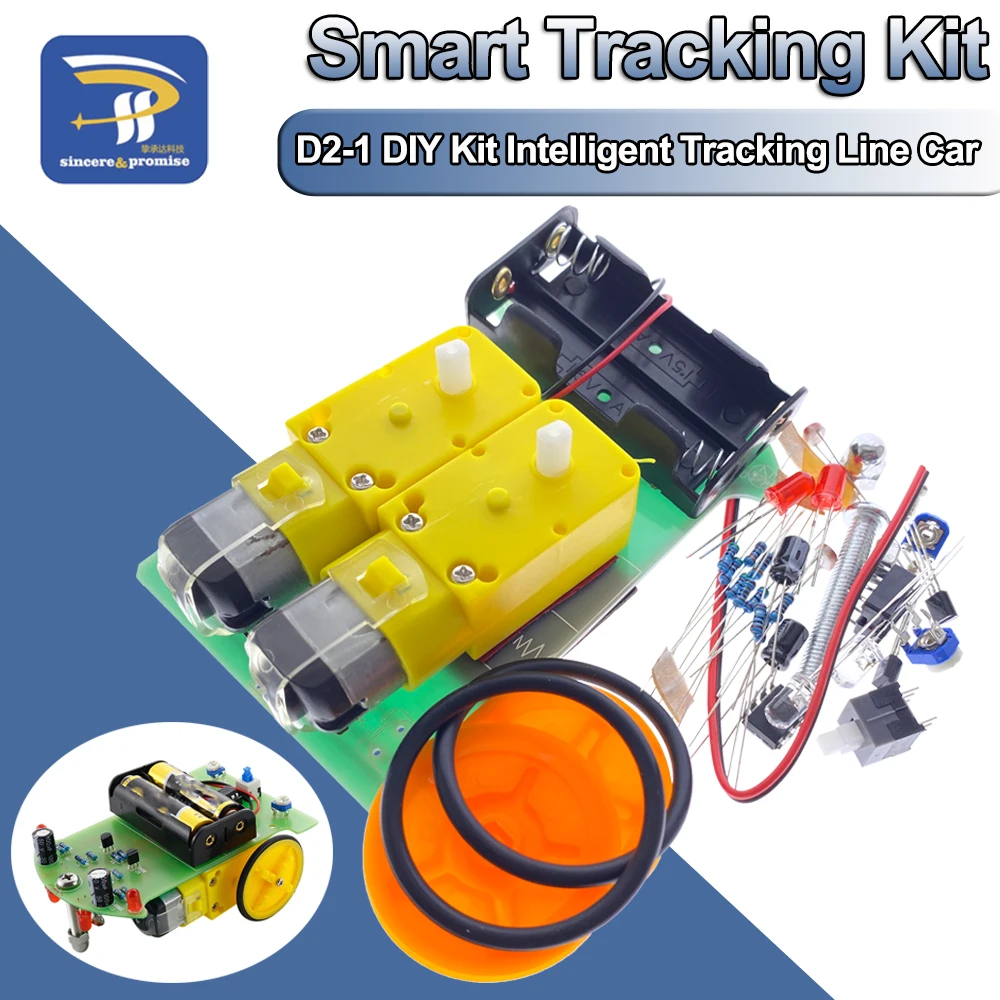

2>. Nome: D2-1 Intelligent Tracking Car DIY Kit

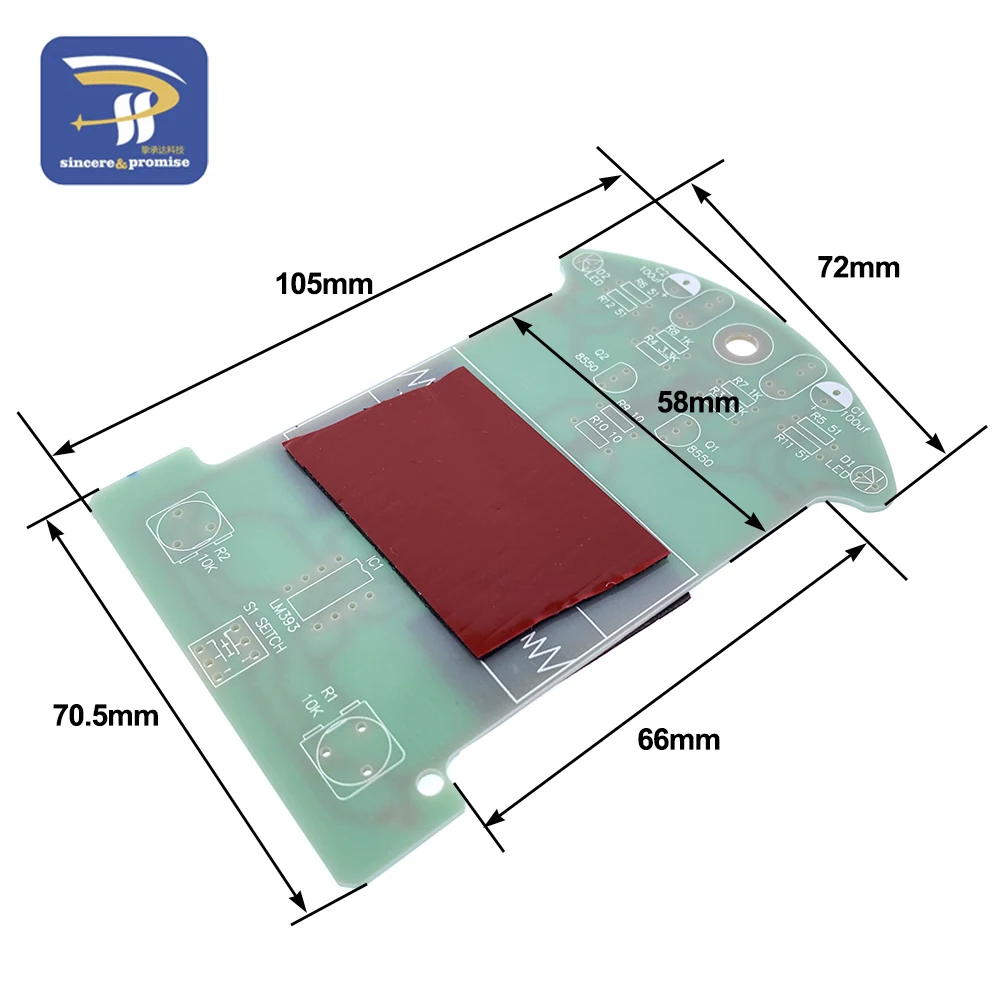

3>. Tamanho do PWB: 105*72*1.6mm
Dimensão 4>.Installation: 105*85*46mm
5>. Tensão do trabalho: 3V

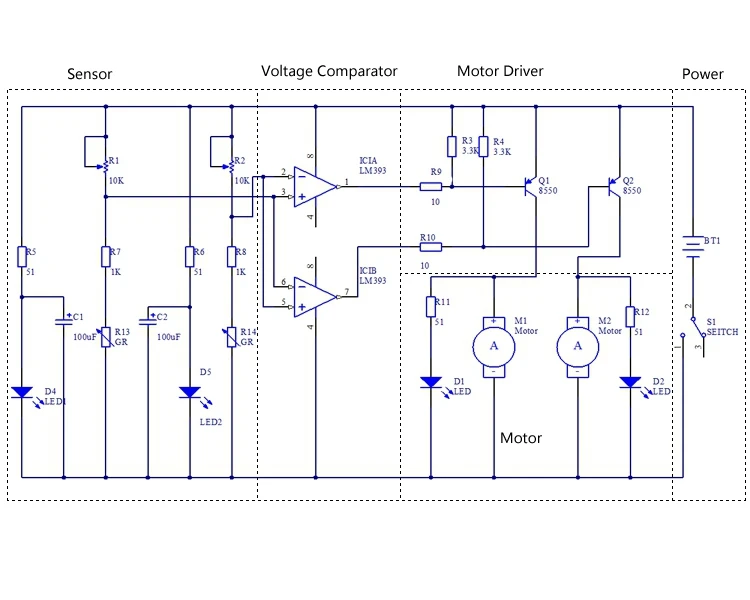

3. Esquema.
3. de Carro Inteligente Motor tt Kit Eletrônico – Estilo : Fashion e Casual

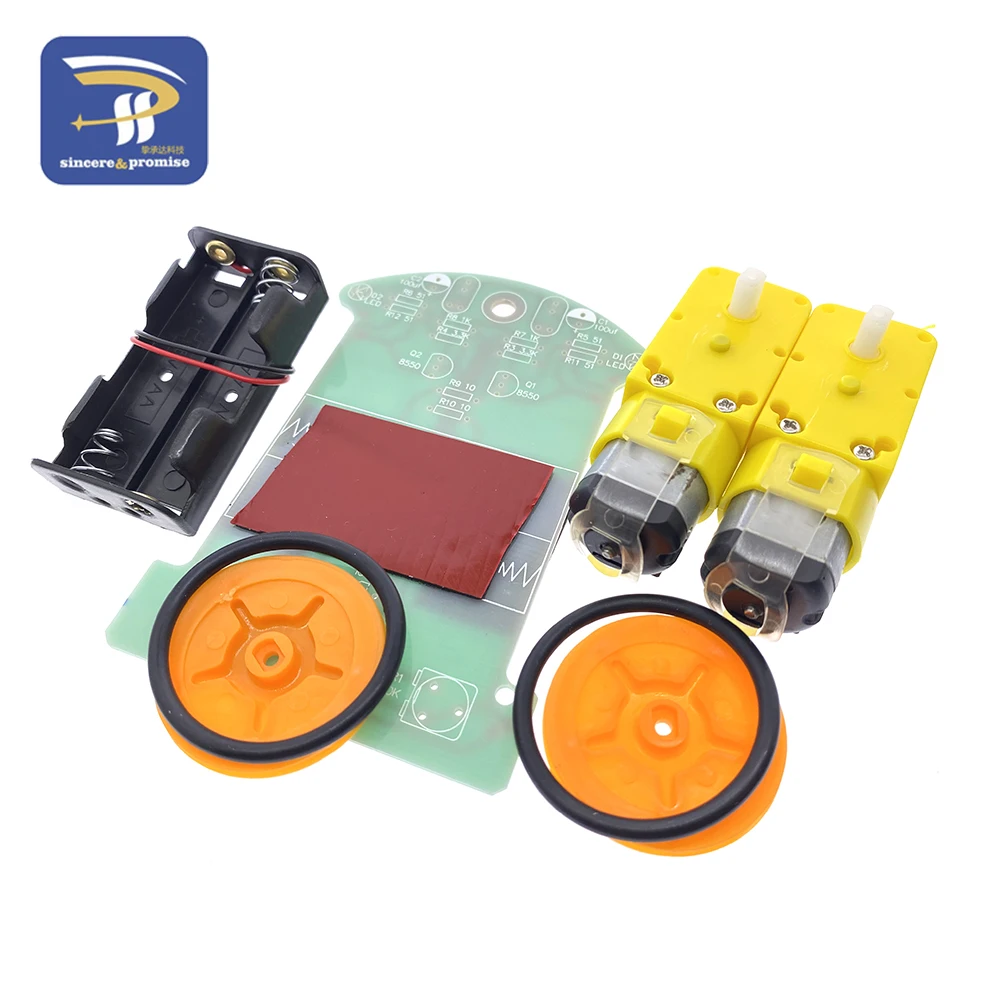

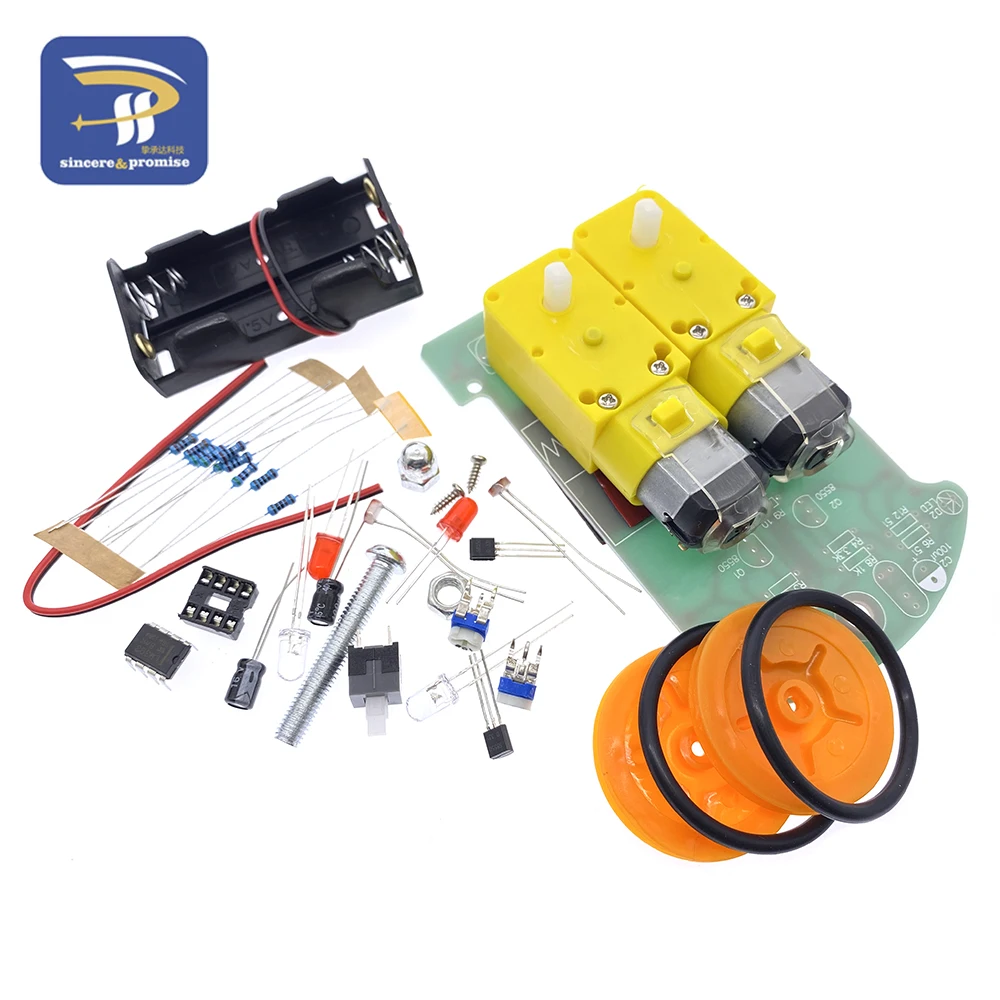

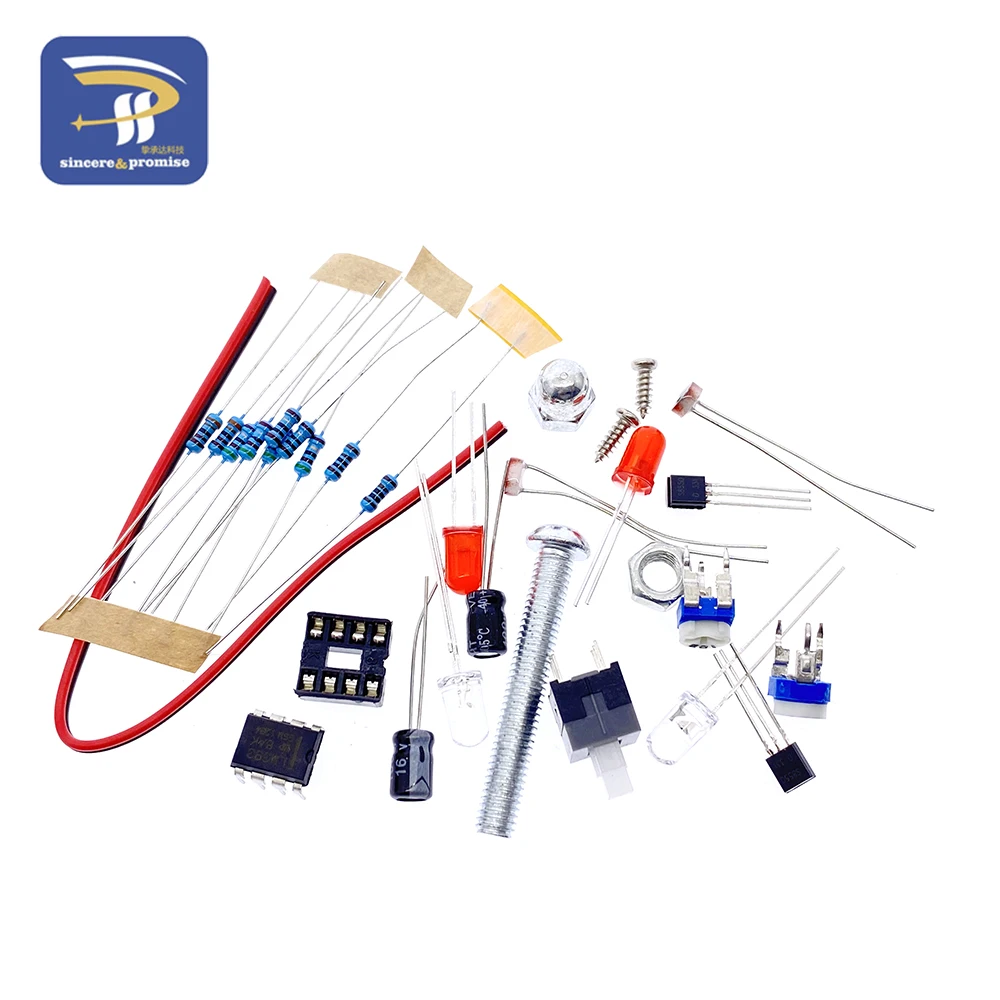

Lista 4. Component.
|
NÃO. |
Nome do componente |
Marcador PCB |
Parâmetro |
Quantidade |
|
1 |
LM393 |
IC1 |
DIP-8 |
1 |
|
2 |
Soquete IC |
IC1 |
DIP-8 |
1 |
|
3 |
Capacitor eletrolítico |
C1,C2 |
100uF |
2 |
|
4 |
Potenciômetro |
R1,R2 |
103 10K |
2 |
|
5 |
Resistência do filme do metal |
R5,R6,R11,R12 |
51ohm |
4 |
|
6 |
Resistência do filme do metal |
R7,R8 |
1K |
2 |
|
7 |
Resistência do filme do metal |
R9,R10 |
10ohm |
2 |
|
8 |
Resistência do filme do metal |
R3,R4 |
3,3 K |
2 |
|
9 |
Fotoresistor |
R13,R14 |
CDS5 |
2 |
|
10 |
LED vermelho |
D1,D2 |
5mm |
2 |
|
11 |
LED branco |
D4,D5 |
5mm |
2 |
|
12 |
S8550 |
Q1,Q1 |
DO 92 |
2 |
|
13 |
Interruptor de travamento automático |
S1 |
6*6mm |
1 |
|
14 |

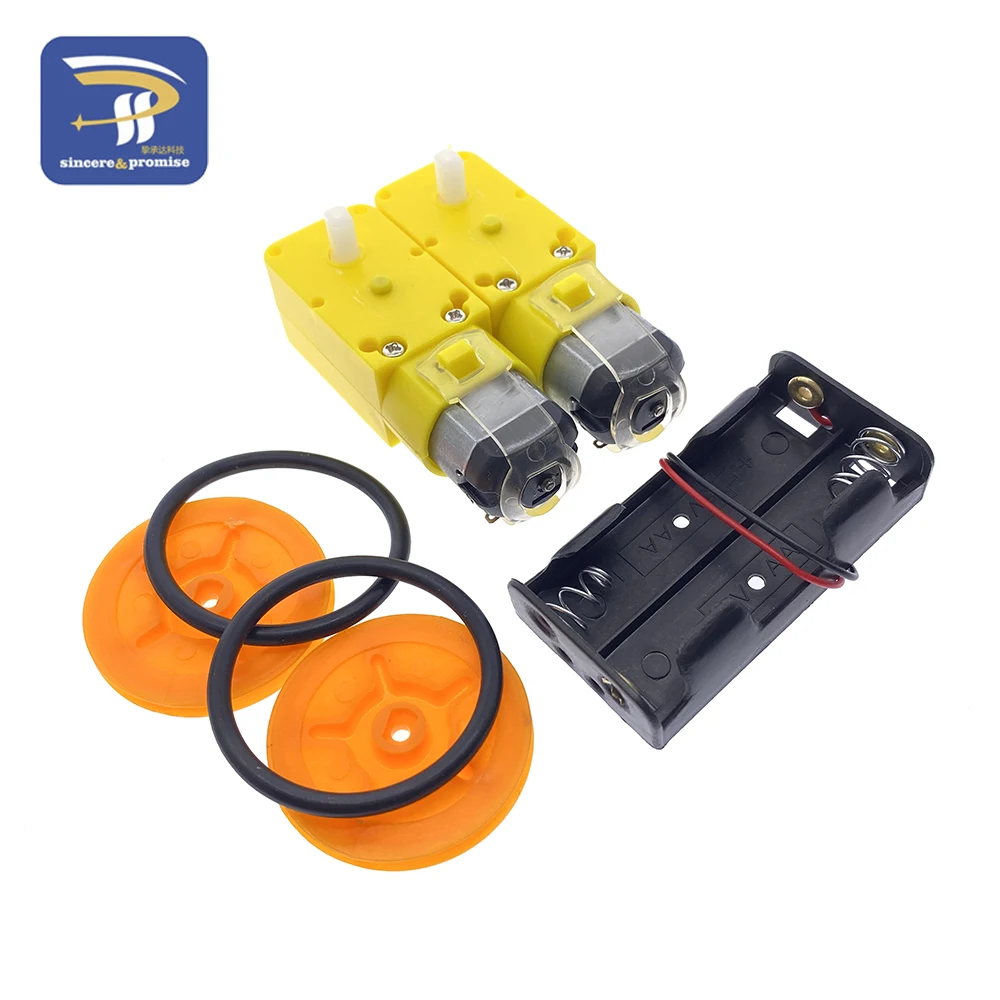

Motor DC |
M1,M2 |
2 |
|
|
15 |
Roda |
40 milímetros |
2 |
|
|
16 |
Pneus |
40 milímetros |
2 |
|
|
17 |
Parafuso Gaster |
M5 * 20 milímetros |
1 |
|
|
18 |
Porca Gaster |
M5 |
1 |
|
|
19 |
Gaster Screw Cap |
M5 |
1 |
|
|
20 |
Cabo |
6mm |
4 |
|
|
21 |
Caixa bateria |
AA * 2 |
1 |
|
|
22 |
PCB D2-1 |
105*72*1,6mm |
1 |
4. High Quality Componentes Eletrônicos e Peças – Característica : à Prova de Choquedata Automáticaà Prova D’águaanti-magnético
5. Componentes Eletrônicos e Peças – Número do Modelo : 2010
6. Diy Peças de Automóvel de Patrulha Inteligente – tipo de Matéria da Pulseira : Stainless Steel
7. D2-1 Faça Você Mesmo Linha de Rastreamento Inteligente Kit – Largura de Banda : 16mm
8. Cheap Circuitos Integrados – Comprimento da Pulseira : 20.5cm
9. Circuitos Integrados – Espessura do Estojo : 11.5mm
10. de Carro Inteligente Motor tt Kit Eletrônico – Diâmetro do Visor : 33.5mm
11. High Quality Componentes Eletrônicos e Peças – Material das Caixas e Estojos : Couro Sintético
12. Componentes Eletrônicos e Peças – tipo de Material do Visor : Cristal de Safira
13. Diy Peças de Automóvel de Patrulha Inteligente – Formato do Estojo : Round
14. D2-1 Faça Você Mesmo Linha de Rastreamento Inteligente Kit – Tipo3 : Ver For Women
