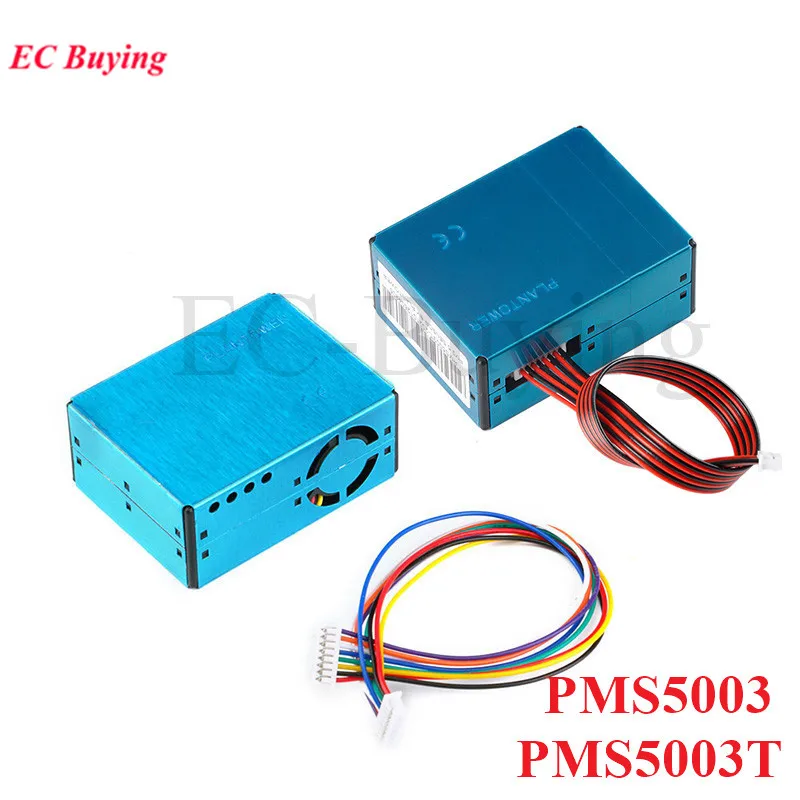

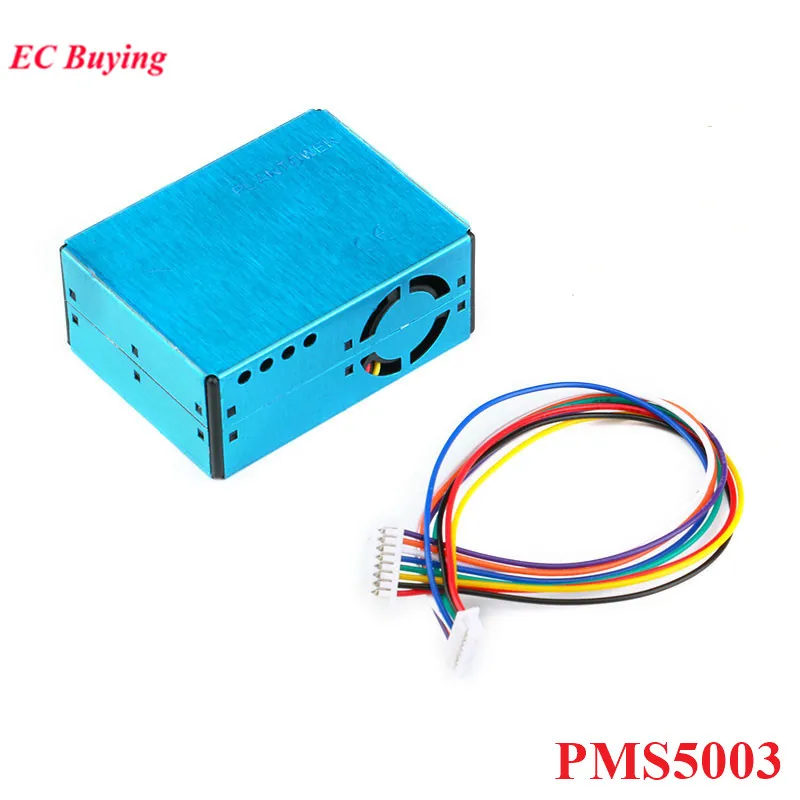

Name: Gás ar Partícula Partícula Poeira Módulo Sensor Laser Alta Precisão Digital Air Purifier Eletrônico Faça Você Mesmo Pms5003 Pms5003t g5 Pm2.5
Brand: Circuitos Integrados
SKU: 32772775425
Price: 67.22 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Cutomizado	SIM
Teoria	Sensor de Indutância
Utilização	Sensor de GÁS
Número do Modelo	Pms5003 Pms5003t
Material	Mistura
Tipo	Sensor de GÁS
Saída	Sensor Digital
Nome da Marca	EC Buying
Origem	CN (origem)
Tipo	Freestyle Libre Sensor
Type 2	PH Sensor
Type 3	CO2 Sensor Pms5003t
Type 4	Electronic DIY
Type 5	Temperature AND Humidity
Type 6	Plantower
Type 7	Formaldehyde AIR GAS Purifier
Other Type	Pms5003st
Smart Electronics Experiment	Switch AND Sensor FOR Arduino Stm32

1. Gás ar Partícula Partícula Poeira Módulo Sensor

PMS5003

2. Componentes Ativos

3. Diy Pms5003 Pms5003t g5 Pm2.5

4. Gás ar Partícula Partícula Poeira Módulo Sensor

Síntese

O PMS5003 é um sensor universal digital de concentração de partículas baseado no princípio do espalhamento a laser. Ele pode coletar e calcular continuamente o número de partículas suspensas em diferentes volumes de ar por unidade de volume, ou seja, a distribuição da concentração de partículas, e depois convertê-lo em concentração de massa. Interface formulário saída. O sensor pode ser incorporado em uma variedade de partículas suspensas no ar associadas à concentração de equipamentos de instrumentação ou melhoria ambiental, para fornecer dados de concentração oportunos e precisos.

Princípio de funcionamento

O sensor usa o princípio do espalhamento a laser. Significa que a luz do laser nas partículas no ar e fazendo a dispersão, ao recolher a luz dispersada em um ângulo particular, tendo por resultado a intensidade clara dispersada com curva do tempo. Além disso, o microprocessador usa o algoritmo baseado em Mie (MIE) para obter o tamanho de partícula equivalente das partículas e o número de partículas com diferentes diâmetros de partícula por unidade de volume.

Características

O princípio da dispersão a laser para obter medições precisas

Taxa zero do alarme do erro

Resposta em tempo real e suporte para aquisição contínua

Minimal resolução partícula tamanho 0.3um

A nova estrutura da patente, seis gama completa de blindagem, desempenho anti-bloqueio mais forte

O sentido da entrada é opcional, o uso de uma vasta gama de usuários sem a necessidade para o projeto do canal

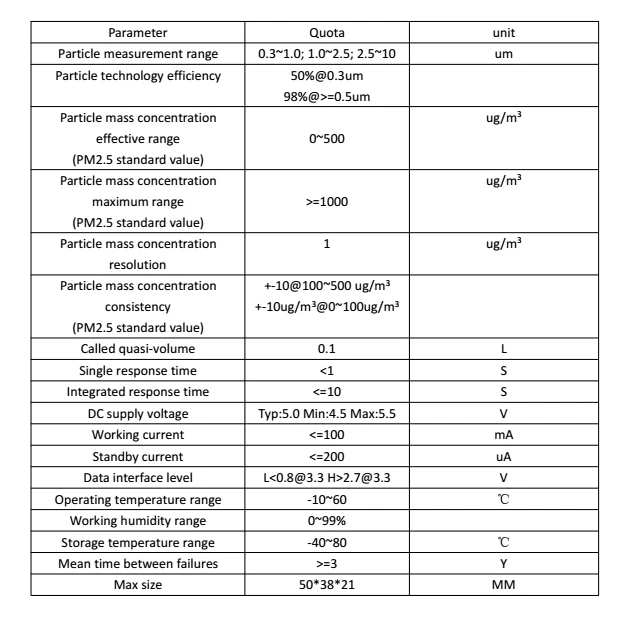

Indicadores técnicos

5. Componentes Ativos

Nota:

1) O alcance máximo refere-se ao sensor para garantir que o valor padrão PM2.5 do valor máximo de saída não seja inferior a 1000 microgramas/metro cúbico. 1000 microgramas/l metros cúbicos acima do assunto medido.

2) Concentração de partículas para o protocolo de comunicação nos dados 2 (ver Apêndice A) para medir as condições ambientais de 20 graus Celsius, umidade de 50%.

6. Diy Pms5003 Pms5003t g5 Pm2.5

7. Gás ar Partícula Partícula Poeira Módulo Sensor

Saída do resultado

A saída principal é a massa por unidade de volume de partículas e o número de partículas, das quais o número de partículas por unidade de volume de 0,1 litros, a concentração de massa em unidades de microgramas/metro cúbico

A saída é dividida em saída ativa e saída passiva. Depois que o poder é girado sobre, o estado padrão é saída ativa: o sensor tomará o anfitrião para enviar os dados running, o intervalo de tempo é 200 ~ 800ms, quanto maior a concentração de partículas no ar, menor o intervalo de tempo. A saída ativa é dividida em dois modos: modo suave e modo rápido. Quando a mudança na concentração de partículas no ar é pequena, a saída do sensor é um modo suave: o mesmo conjunto de valores é emitido a cada três vezes, e os dados reais são aproximadamente 2s com o período novo. Quando a concentração de partículas no ar muda extremamente, a saída do sensor comuta automaticamente ao modo rápido, cada saída é um valor novo, o ciclo real da atualização dos dados de 200 ~ 800ms.

8. Componentes Ativos

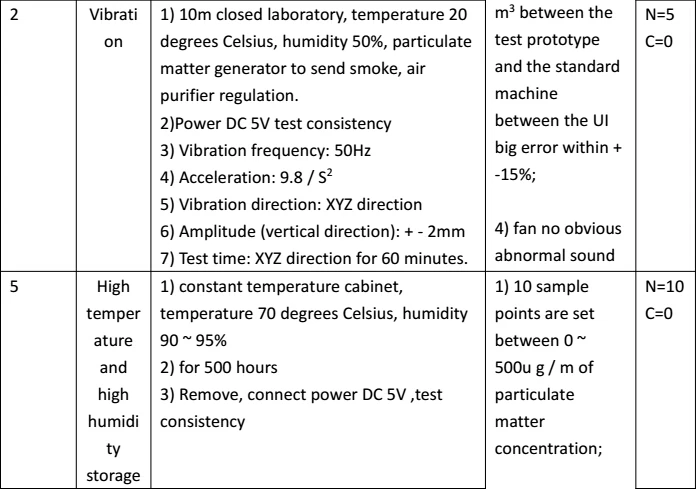

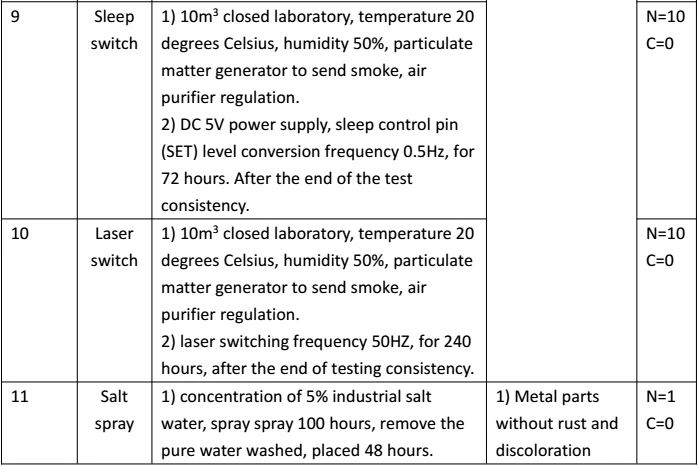

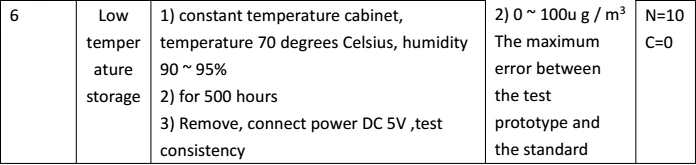

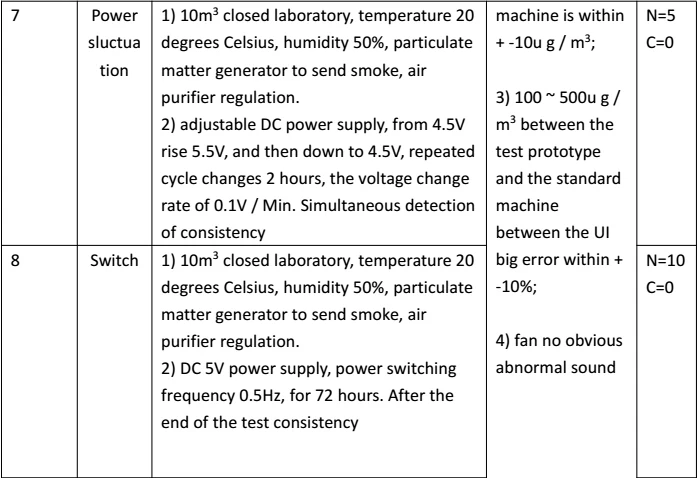

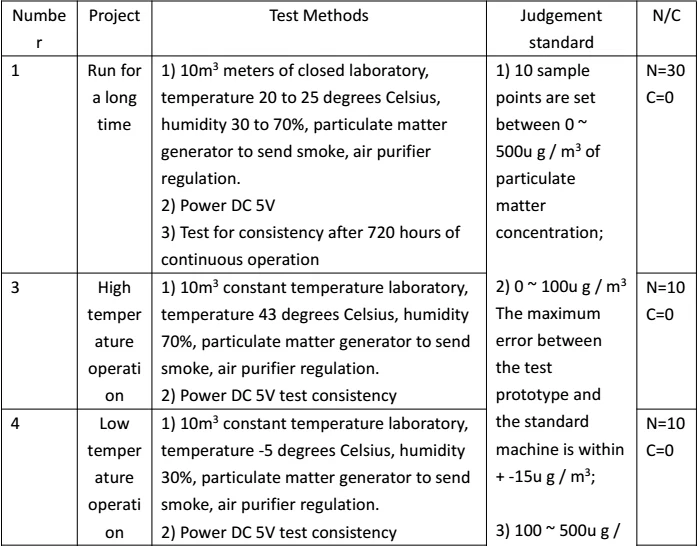

Teste fiabilidade

9. Diy Pms5003 Pms5003t g5 Pm2.5

10. Gás ar Partícula Partícula Poeira Módulo Sensor

11. Componentes Ativos

12. Diy Pms5003 Pms5003t g5 Pm2.5

13. Gás ar Partícula Partícula Poeira Módulo Sensor

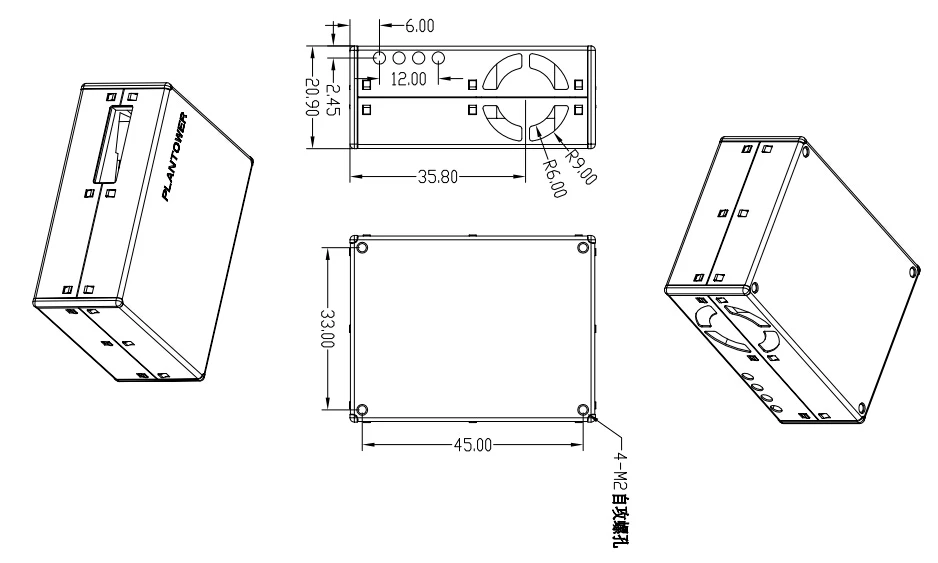

Tamanho (mm)

14. Componentes Ativos

15. Diy Pms5003 Pms5003t g5 Pm2.5

Instalação Precauções

1) A caixa do metal é conectada à fonte de energia interna. Tenha cuidado para não se conectar com outros grupos placa externa ou chassis.

2) a entrada e a tomada do ar onde o plano perto da parede da máquina do usuário e a parte externa dos poros conectados à melhor instalação, como não pode ser conseguida, a tomada ao redor 2cm sem abrigo. Entre a entrada de ar e a saída deve estar a estrutura da separação de ar, para evitar o fluxo de ar dentro do usuário da saída diretamente de volta à entrada de ar.

3) A parede interna da máquina do usuário não deve ser menor que o tamanho da entrada de ar.

4) Ao aplicar ao purificador, tente evitar colocar o sensor diretamente no próprio duto de ar do purificador. Se for inevitável, configure um espaço estrutural separado e coloque o sensor da mesma maneira que o próprio isolamento do duto do purificador.

5) Aplicação com o purificador ou equipamento de detecção fixo, a posição do sensor deve ser maior do que o solo 20cm ou mais. Caso contrário, pode haver perto do solo de grandes partículas de poeira e até contaminação floco causada pela resistência do enrolamento do ventilador.

6) sensores usados em equipamentos fixos ao ar livre, para tempestades de poeira, chuva e neve e a proteção de catkins Yang, devem ser completados pelo equipamento.

7) O sensor é parte integrante e o usuário não o desmontará, incluindo escudos metálicos, para evitar danos irreversíveis.

8) A parte inferior do sensor é fixada com o parafuso de batida de 2mm, o parafuso no comprimento do escudo não deve ser maior de 5mm.
