Gerador de Sinal Gerador de Freqüência Display Lcd Dds Módulo Baseado Ad9850 Função Diy Kit 0-55 Mhz

Características:

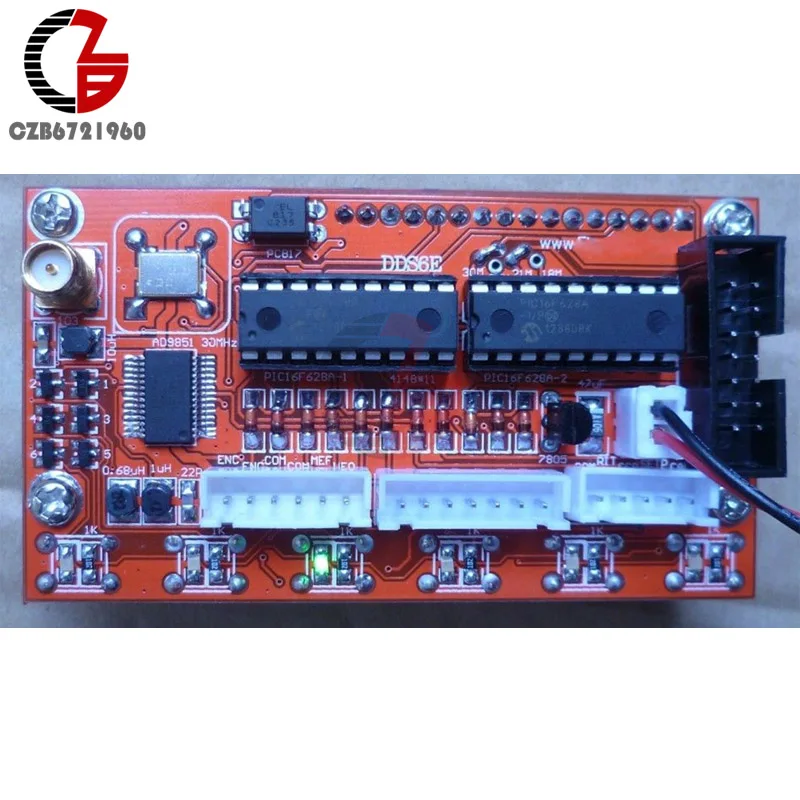

Este é um 0 55 55 mhz dds gerador de sinal. É baseado na microplaqueta ad9850 e é muito fácil de operar.
Os apoios 0 55 55 mhz ajustam continuamente na etapa de 1 hz.
Este gerador tem 78l05 tensão regular. Corrente de entrada em 200ma, tensão de entrada 8-9 v seria a tensão ideal.
A tensão de entrada de 12 v só pode ser usada para testes de curto período de tempo, caso contrário causará calor para embarcar.

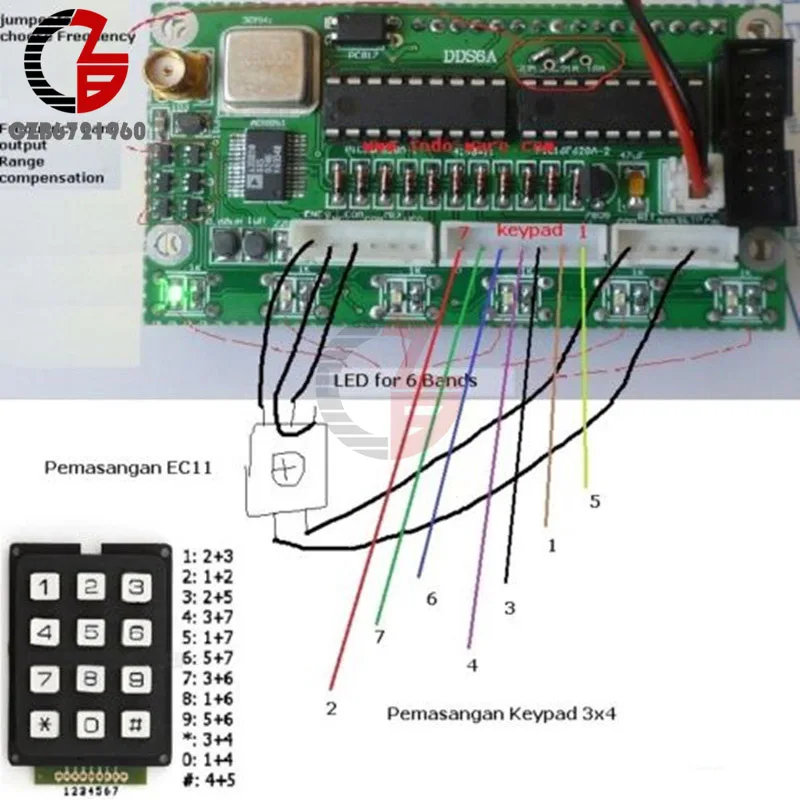

5p/6p conecte ao codificador conforme a foto. 7p do meio conecta à entrada da matriz digital. 14p (8 v gnd) é fonte de alimentação 8 v da placa principal. Se alimentado pela placa principal, dds não precisa de fonte de alimentação independente.
1 6 6 correspondem a 6 faixas de frequência: (3.8,7 ,9,14,18 ou 21,27 ou 29)
Isb, usb, cw são as três opções de modo.
Dt é sinal da placa principal.

Chaves & interfaces de conexão:
ENC: interruptor codificador
Mem: interruptor para o modo de memória
Vfo: transferência de vfo a para vfo b, ou de vfo b para vfo a.
Ssb: mudança do modo de trabalho: circule de usb, lsb, am, cw, e sobre e sobre…
Rit: ajuste fino à frequência de recepção
CAL: conjunto de funções
KB-1 e KB-2 têm comum pino compartilhado, mas não é gnd.

Como operar:
Pressione cal, ligar, então entramos na tela de configuração. Solte/solte cal.
A: permitir 6 xrefcle: ajuste de modo de relógio de chip, ajustar a configuração de codificação de freqüência. Ad9851 ajustado para 6-multiplicar a frequência, ad9850 ajustado para 1 multiplicar a frequência. Pressione cal em seguida, solte rapidamente para entrar na próxima etapa b.
B: DDS-SYSTEM-CLK: ajuste de freqüência de trabalho da microplaqueta. Use o interruptor do codificador para ajustar o valor. Operar de acordo com a tecla passo. Ad9851 conjunto no oscilador 6-multiplique o canal, ad9850 ajustado na saída real do oscilador. Pressione cal em seguida, solte rapidamente para entrar na etapa c.
C: min_rx_dds_freq: ajuste de frequência de trabalho mínima. Use o interruptor do codificador para ajustar o valor e de acordo com a tecla da etapa. Pressione cal em seguida, solte rapidamente para entrar etapa d.
D: max_rx_dds_freq: ajuste de freqüência de trabalho máxima. Use o interruptor do codificador para ajustar o valor e de acordo com a tecla da etapa. (Menor que 60 mhz seria ok). Pressione cal em seguida, solte rapidamente para entrar passo e.
E: ssb_offset: ajuste fino para o modo de trabalho ssb. Use o interruptor do codificador para ajustar o valor e de acordo com a tecla da etapa. Pressione cal em seguida, solte rapidamente para entrar etapa f.
F: cw_offset: ajuste fino para o modo de trabalho cw. Use o interruptor do codificador para ajustar o valor e de acordo com a tecla da etapa. Pressione cal em seguida, solte rapidamente para entrar etapa g.
G: offset_freq: ajuste da frequência de deslocamento. p. ex., ajustado a 9 mhz ou 10.7 mhz, use o interruptor do codificador para ajustar o valor e de acordo com a tecla da etapa. Pressione cal em seguida, solte rapidamente para entrar etapa h.
H: multiplicador: multiplique a definição para a frequência. Deve ser definido como 1, pressione cal então solte rapidamente para entrar etapa i:
I: tela displayes palavra “salvar”, salvar automaticamente a configuração acima e retorna ao trabalho normal.

Notas:

1. sistema de dds clk: pode usar o verificador de frequência para obter o oscilador 30 mhz, multiplique o valor testado em 6, então coloque o valor multiplicado aqui. Se usar ad9851, faça a configuração inicial em 180000000.
2. offset freq: pode ser definido como + ou-. Gire o interruptor do codificador para mudar o valor, pressione a tecla da etapa, então gire o interruptor do codificador para ajustar a etapa. A frequência mínima de trabalho mais a frequência de deslocamento (+) deve ser alta do que 0 (zero).

Display de freqüência:
Rx = multiplicador x (rx_dds_freq + offset_freq)
Tx = multiplicador x (rx_dds_freq + offset_freq + tx_offset_freq)

A frequência programada no dds, é calculada como mostrado abaixo.

Rx = abs (rx_dds_freq)
Tx = abs (rx_dds_freq + tx_offset_freq)
Rx_dds_freq, min_rx_dds_freq, max_rx_dds_freq, tx_offset_freq & offset_freq

Exemplos:
1. escala de saída dds 30 40 40 mhz:
Min_rx_dds_freq max_rx_dds_freq offset_freq faixa de exibição de freqüência rx.
30 mhz 40 mhz 100 mhz = 130 mhz a 140 mhz. \ Nota 1
30 mhz 40 mhz-10 mhz = 20 mhz a 30 mhz./
-40 mhz-30 mhz 170 mhz = 140 mhz a 130 mhz. \ Nota 2
-40 mhz-30 mhz 60 mhz = 30 mhz a 20 mhz./

2. configuração ft180a com dds:
RPT NÃO PERMITEM
X6 RECLK X6
Sistema de dds clk 180 m
Max dds freq 65 m
Min rx dds freq 10.701 m (frequência de deslocamento + freqüência rit)
Max rx dds freq 60 m
TX OFFSET FREQ 0
Deslocamento máximo do rit 1 k (frequência do rit)
Deslocamento freq-10.700 m-(frequência de deslocamento)
MULTIPLICADOR 1

Pacote:
1 x ad9850 6 bandas 0 55 55 mhz dds gerador de sinal rádio presunto digital rit vfo ssb

2. Módulo Gerador de Sinal Baseado Ad9850 Gerador – Tamanho do Mostrador : 3.0-4.9 Polegadas

3. High Quality Ferramenta – Materiais de Bricolage : Elétrica

4. Geradores de Sinais – Marca : Diymore

5. Módulo Gerador de Sinal Baseado Ad9850 Gerador – Modelo Número : Dds Signal Generator
