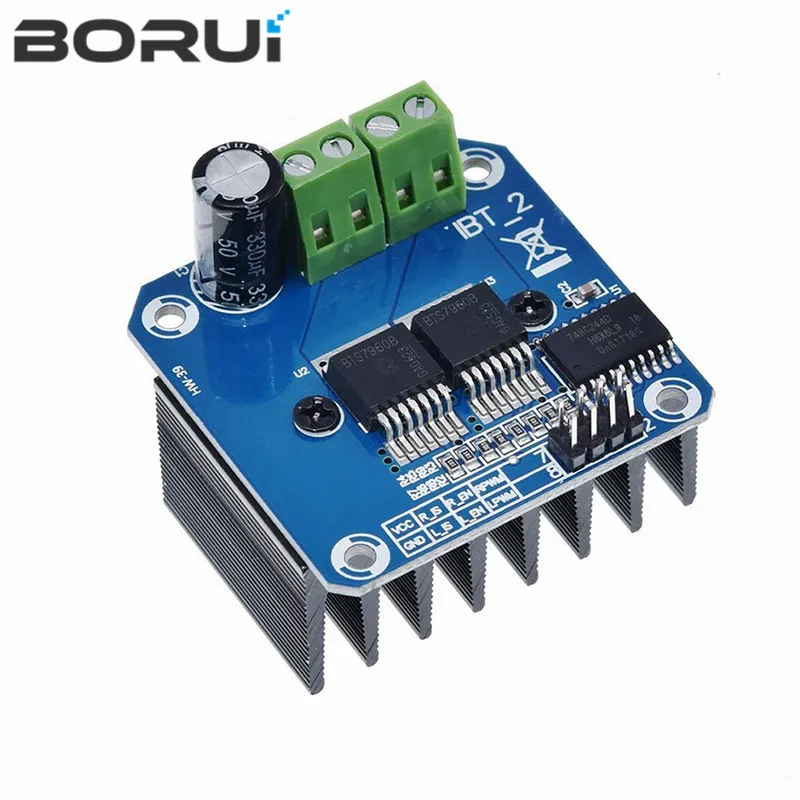

H-bridge High-power Motor Driver Module Faça Você Mesmo Carro Inteligente Diagnóstico Atual para Arduino Duplo Bts7960 43a

BTS7960B H-bridge 43A motor de alta potência Overview Module:

Este driver usa chips BTS7960 composto de unidade de alta potência módulo de driver completo H-bridge com proteção contra sobrecorrente térmica. Circuito de driver duplo BTS7960 H-bridge, com acionamento e frenagem fortes, isolando efetivamente o microcontrolador e o driver do motor! Alto-corrente 43A

Características:

Duplo BTS7960 grande corrente (43 A) H ponte motorista;

5V isole com MCU, e proteja eficazmente MCU;

Indicador do poder 5V a bordo;

Indicação da tensão do motorista do motor output a extremidade;

Pode soldar o dissipador térmico;

Definição do PIN:

1. RPWM: Direita Vire PWM

2. LPWM: Esquerda Vire PWM

3. R_EN: Virar à direita Ativar (Alto ativo)

4. L_EN: Virar à esquerda Ativar (Alto Ativo)

5. R_IS: Direita Turn Aviso atual (Pode deixar flutuante)

6. L_IS: Esquerda Turn Aviso atual (May Leave Floating)

7. VCC: (5V)

8. GND

1. Circuitos Integrados

Conexões:

Método 1:

VCC: 5V do microcontrolador (MCU)

GND: GND do microcontrolador (MCU)

L_PWM: PWM ou 5V do microcontrolador (MCU) para CCW(CW) transforma

R_PWM: PWM ou 5V do microcontrolador (MCU) para CW(CCW) transforma

R_EN e L_EN: 5V do microcontrolador (MCU)

Método 2:

VCC: 5V do microcontrolador (MCU)

GND: GND do microcontrolador (MCU)

L_PWM: 5V do microcontrolador (MCU) para CCW(CW) transforma

R_PWM: 5V do microcontrolador (MCU) para CW(CCW) transforma

R_EN e L_EN: PWM do microcontrolador (MCU)

2. H-bridge High-power Motor Driver Module Faça Você Mesmo Carro

Apenas precise quatro linhas de MCU ao módulo do motorista (terra. 5V. PWM1. PWM2);

Chip de isolamento 5 V (pode compartilhar com MCU 5 V);

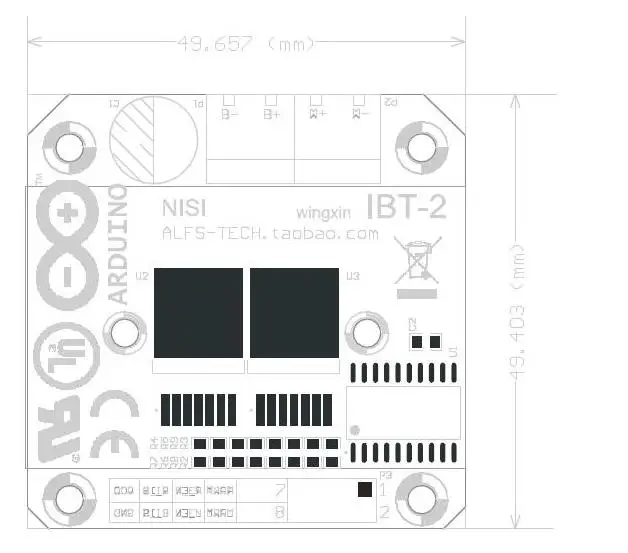

Tamanho: 4*5*1.2 cm;

Capaz de reverter o motor para a frente, dois PWM entrada freqüência até 25kHZ;

Dois caudais térmicos que passam por um sinal errado;

A fonte de alimentação isolada da microplaqueta 5V (pode ser compartilhada com o MCU 5V), pode igualmente usar a fonte 5V a bordo;

Tensão de alimentação 5.5V a 27V;
