1. introdução:

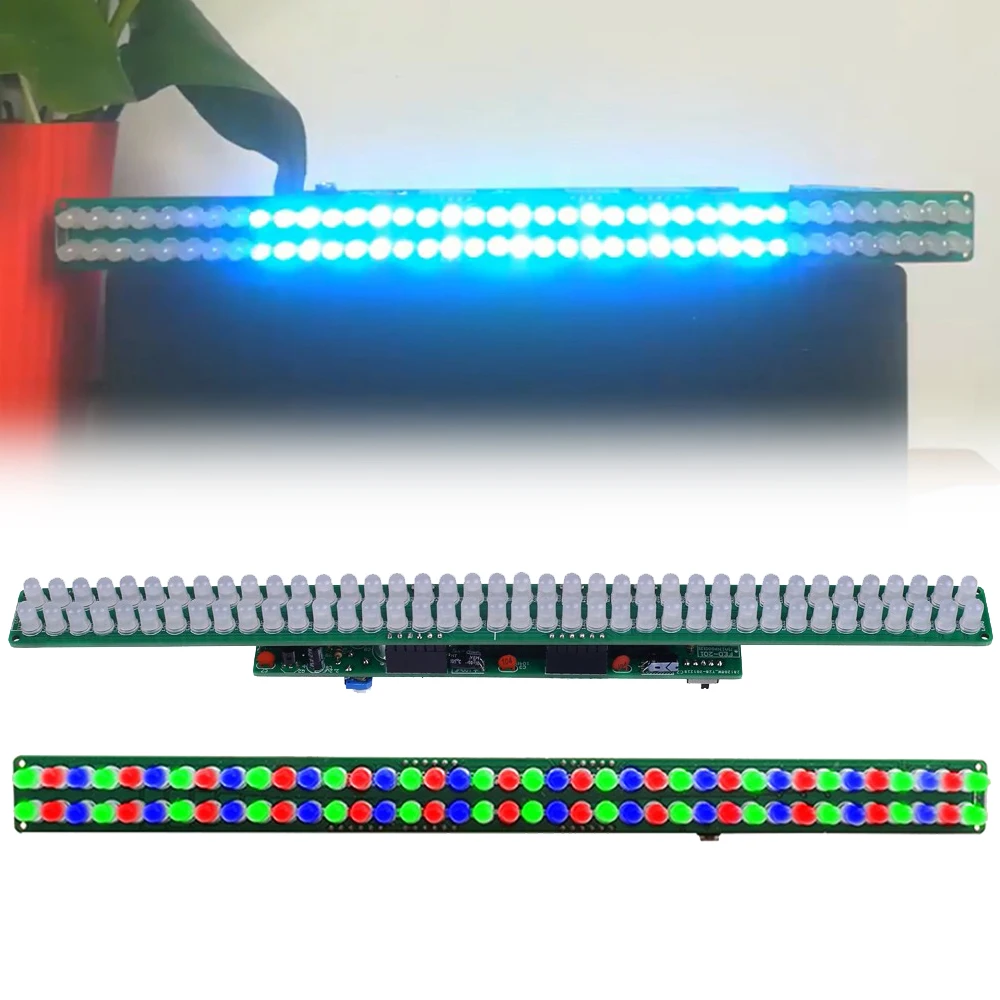

Fed-202 é um kit diy indicador de espectro de áudio. Ele pode exibir em vermelho/verde/azul de acordo com o sinal de áudio de entrada do microfone. ele pode ser usado para exibir a intensidade do áudio. o número de led exibido muda de acordo com a intensidade do áudio.

2. recurso:
1>.78 pces destaque led
2>. circuito simples perfeito
3>. piscamento automático
4>. diy mão de solda
5>. sensibilidade ajustável

3. parâmetro:
1>. nome do produto: fed-202 indicador de espectro de áudio kit diy
2>. número do produto: fed-202
3>. tensão de trabalho: dc 3v-12v
4>. trabalho atual: 120ma
5>. tipo de alimentação: soquete de 3.5mm
6> modo de trabalho: controle do interruptor
7>. cor: vermelho + verde + azul led
8>. Temperatura do trabalho:-40 ? ~ 85 ?
9>. umidade do trabalho: 5% rh 85% rh

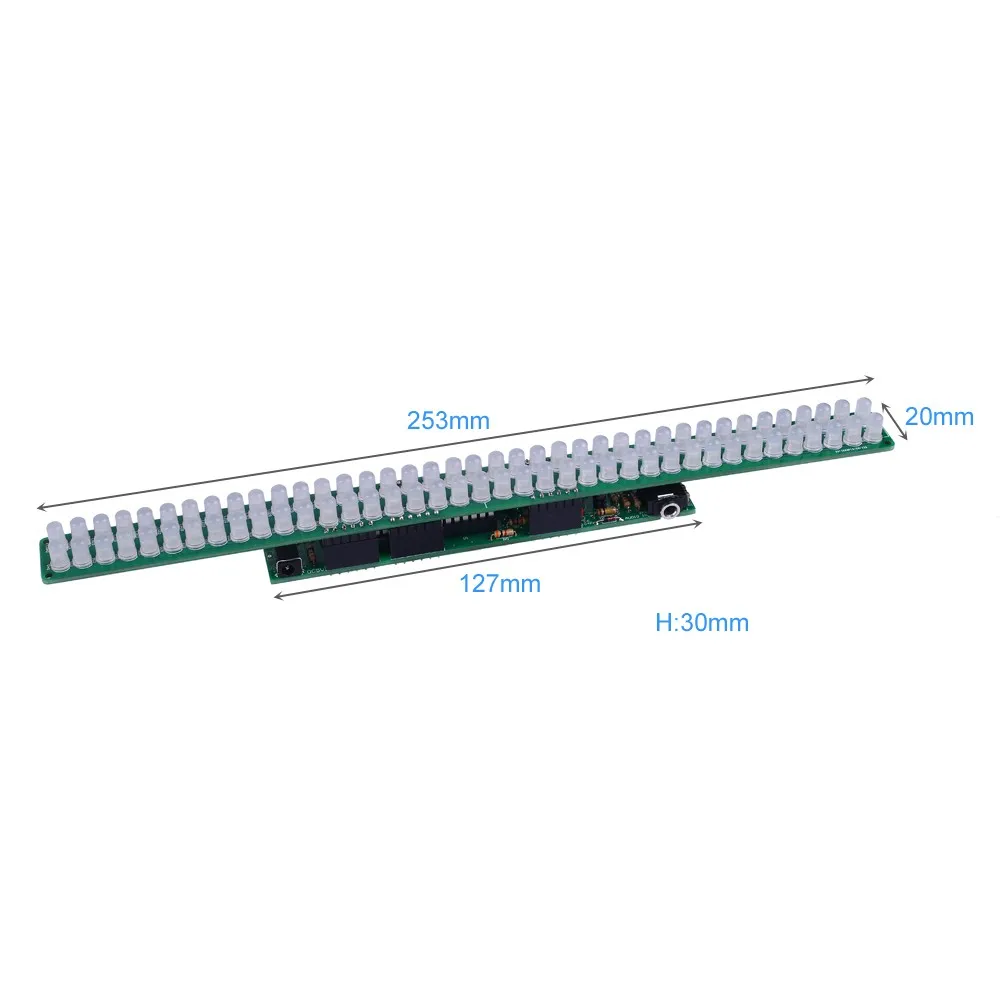

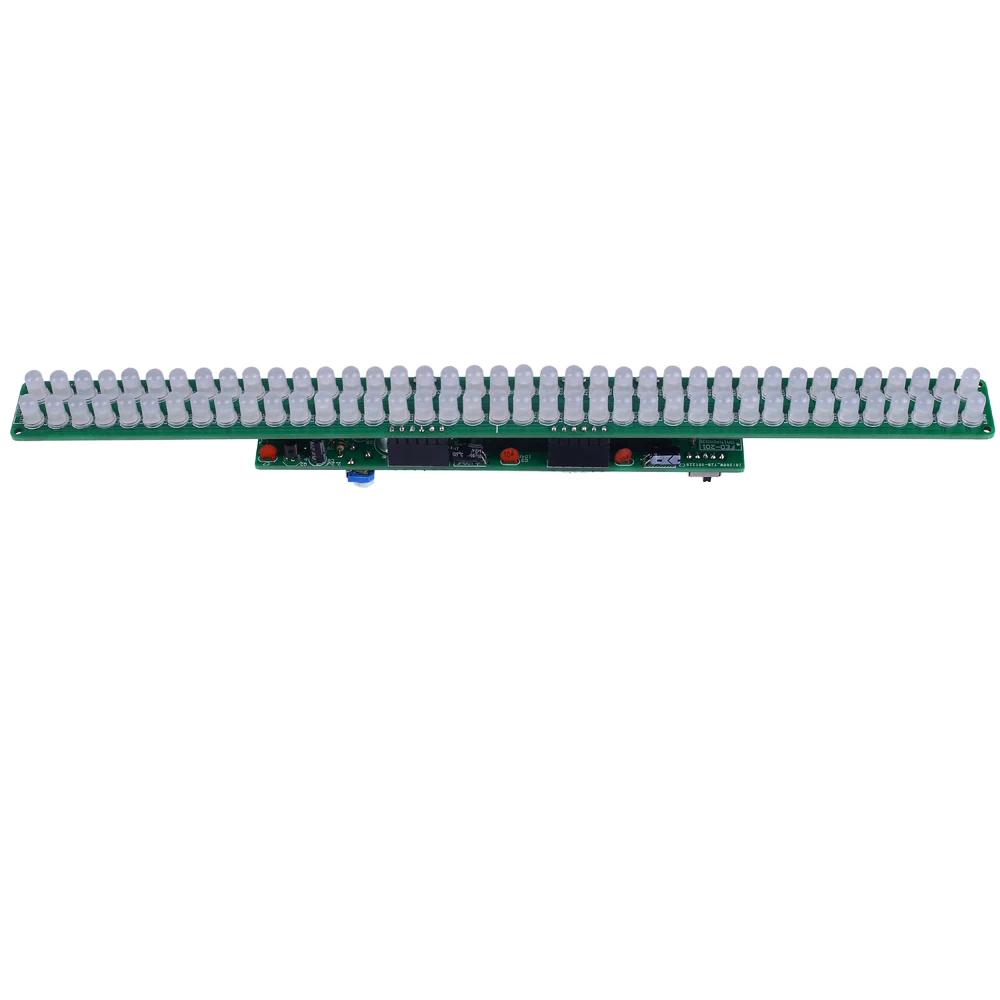

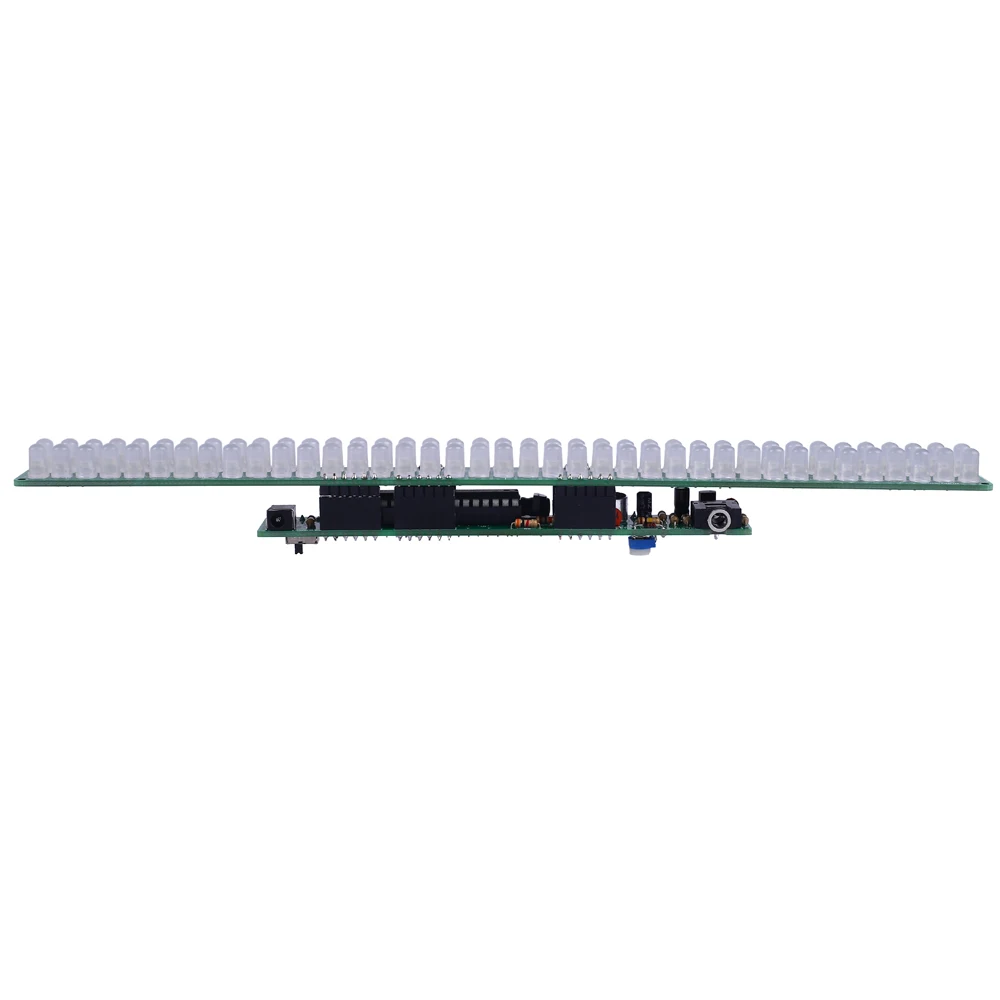

10>. tamanho (instalado):253*20*30mm

4. aplicação:
1> habilidades de soldagem de treinamento
2>. escola de estudantes
3>. produção de diy
4>. design do projeto
5>. competição eletrônica
6> presente dando
7> coleção de artesanato
8>. decoração de casa
9>. coleção de lembranças
10>. design de graduação
11>. presentes do feriado

5. dicas de instalação:
1>. o usuário precisa preparar a ferramenta de soldagem em primeiro lugar.
2>. seja paciente até que a instalação esteja completa.
3>. o pacote é kit diy. ele precisa terminar instalar pelo usuário.
4>. o ferro de solda não pode tocar os componentes por um longo tempo (1.0 segundo), caso contrário ele irá danificar os componentes.
5>. preste atenção ao positivo e negativo dos componentes.
6> proibir estritamente curto-circuito.
7>. o usuário deve instalar o led de acordo com as regras especificadas. caso contrário, alguns led não acenderão.
8>. instale componentes complexos preferencialmente.
9>. certifique-se de que todos os componentes estão na direção certa e no lugar certo.
10>. verifique se todo o led pode ser iluminado.
11>. é altamente recomendado ler o manual de instalação antes de iniciar a instalação!!!
12>. use luvas antiestáticas ou pulseiras antiestáticas ao instalar componentes eletrônicos.

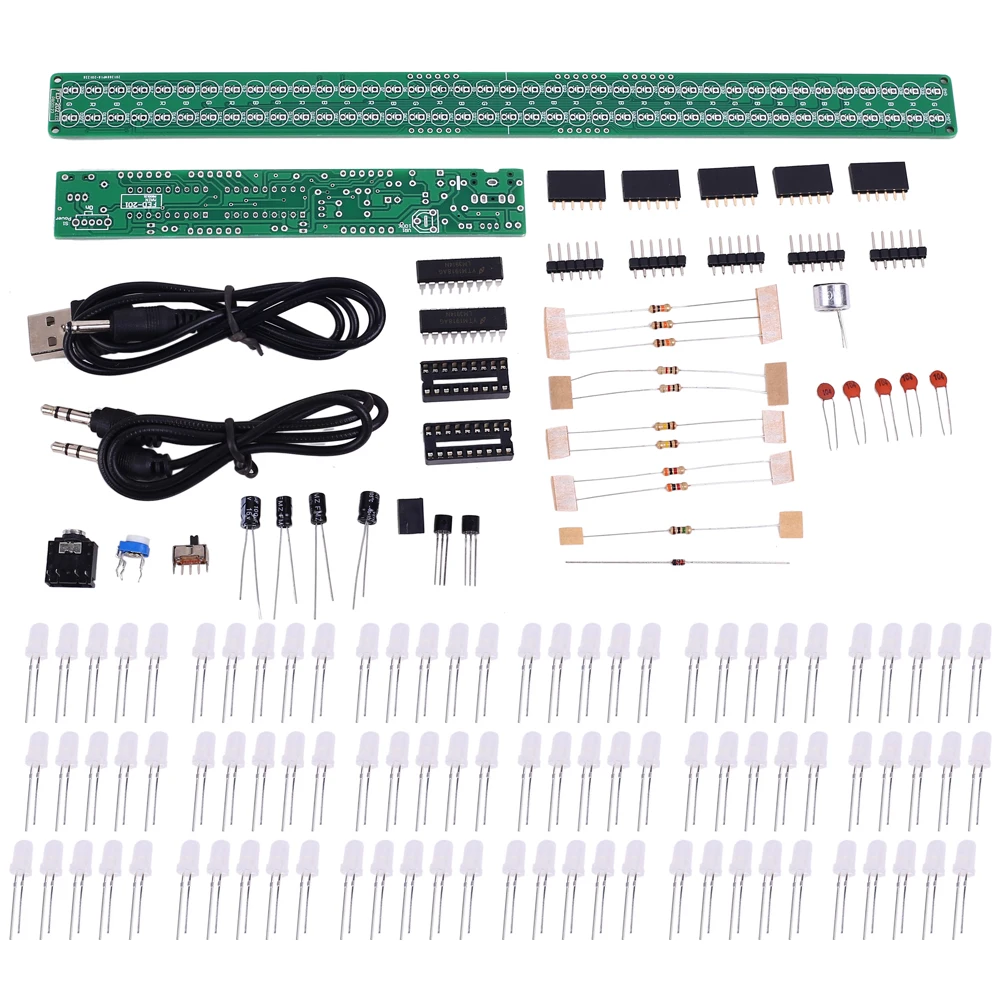

6. passos de instalação (por favor, seja paciente instalar!!!):

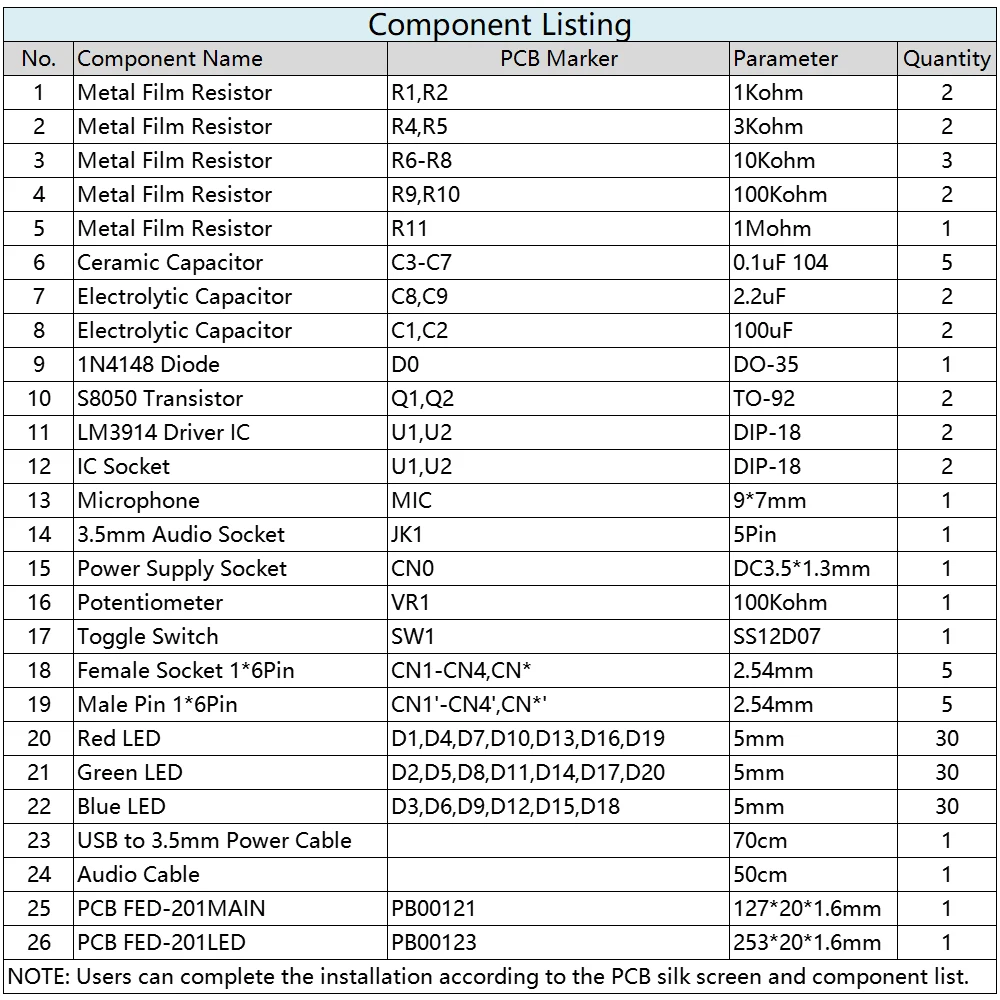

1>. passo 1: instale 1 pces do-35 1n4148 diodo em d0.the black mark é pólo negativo.
2>. passo 2: instale o resistor do filme do metal de 2 pces 1kohm em r1, r2.
3>. passo 3: instale o resistor do filme do metal de 2 pces 3kohm em r4, r5.
4>. passo 4: instale o resistor do filme do metal de 3 pces 10kohm em R6-R8.
5>. passo 5: instale o resistor do filme do metal de 2 pces 100kohm em r9, r10.
6>. passo 6: instale o resistor do filme do metal de 1 pces 1mohm em r11.
7>. passo 7: instale 5 pces 0.1uf 104 capacitor cerâmico em C3-C7.

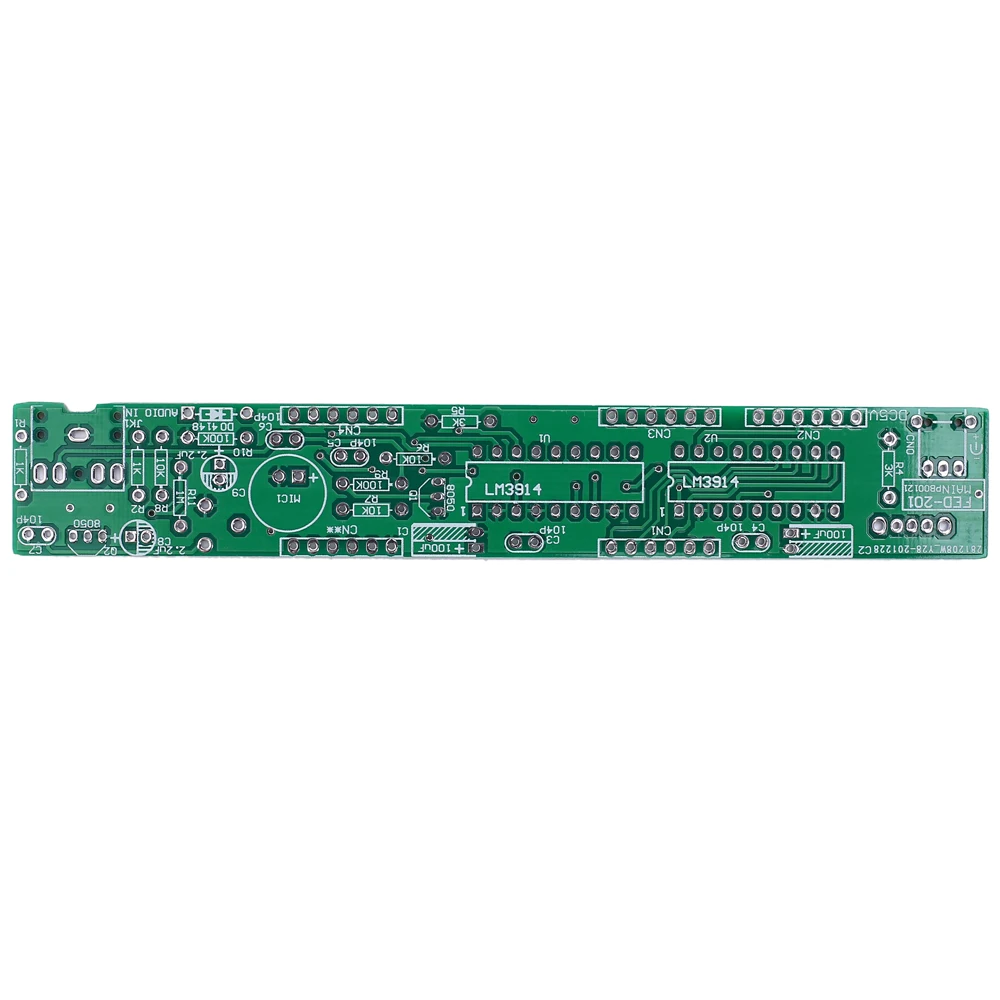

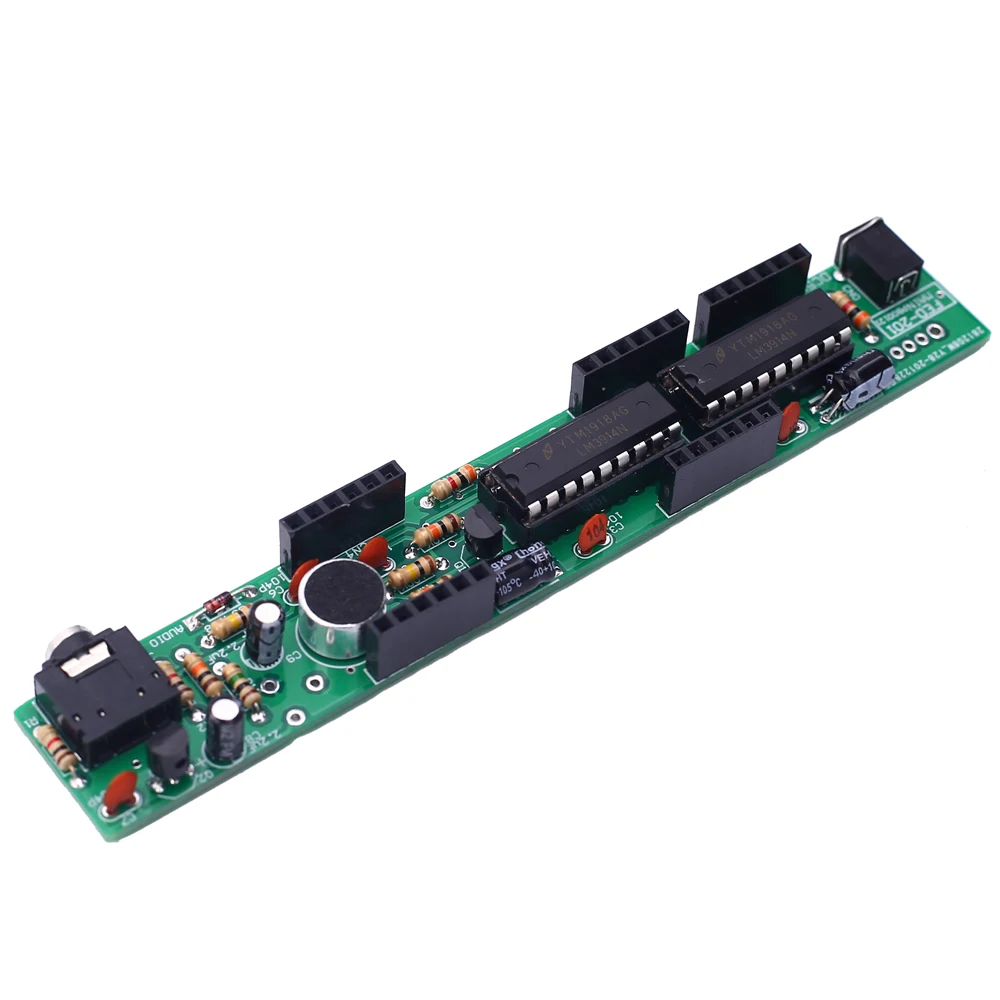

8>. passo 8: instale 1 peça dip-18 ic soquete no u1, u2.há uma marca em uma extremidade do soquete ic e há uma marca no pcb onde o ic pode colocar. estas duas marcas correspondem umas às outras e são usadas para especificar a direção de instalação do soquete ic.
9>. passo 9: instalar 1 pces dc3.5 * 1.3mm tomada de alimentação em cn0.
10>. passo 10: fixe a tomada de alimentação com os pinos extras do resistor.
11>. passo 11: instalar 1 pces 5pin 3.5mm tomada de áudio em jk1
12>. passo 12: instale 2 pces para-92 s8050 transistor em q1, q2.
13>. passo 13: instale 2 pces 100uf capacitor eletrolítico em c8, c9.pay atenção para distinguir entre positivo e negativo. o pino mais longo é pólo positivo. o pino mais longo é inserido na almofada retangular.
14>. passo 14: instale 2 pces 2.2uf capacitor eletrolítico em c1, c2.pay atenção para distinguir entre positivo e negativo. o pino mais longo é pólo positivo. o pino mais longo é inserido na almofada retangular.
15>. passo 15: instale 1 pces 9*7mm microfone no mic1.o pino marcado é pólo negativo.
16>. passo 16: instale o soquete fêmea de 5 pces 2.54mm 1 * 6pin em CN1-CN4, cn *.
17>. passo 17: instale 1 pces dip-18 lm3914 driver ic em u1, u2.há uma marca em uma extremidade do ic e há uma marca no pcb onde o ic pode colocar. estas duas marcas correspondem umas às outras e são usadas para especificar a direção de instalação do ic.
18>. passo 18: instale 1 interruptor de alternância dos pces ss12d07 em sw1.
19>. passo 19: instale 1 pces 100kohm potenciômetro em vr1.
20>. passo 20: o pino mais longo é inserido na almofada retangular (pólo positivo). Os pinos mais curtos são inseridos nas almofadas ovais.

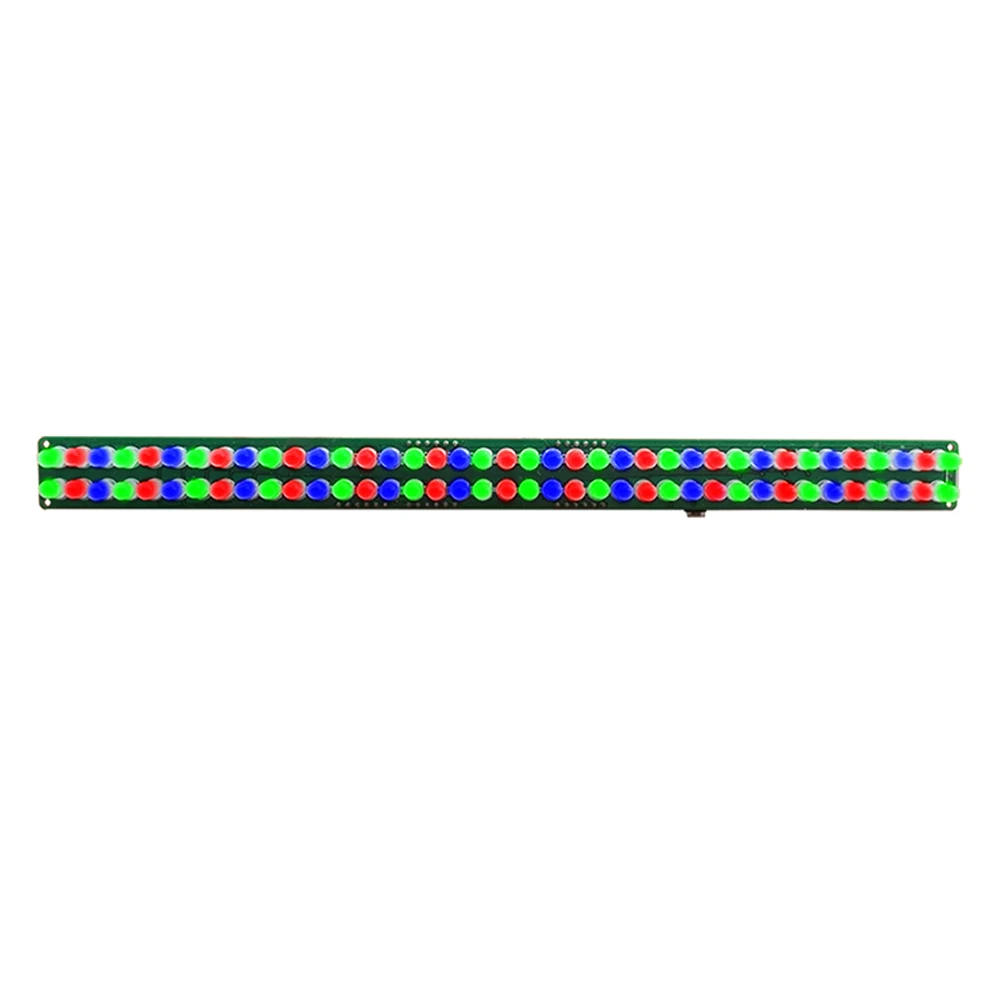

21>. passo 21: instalar 30 pces 5mm led verde em g.
22>. passo 22: instale 30 pces 5mm led azul em b.
23>. passo 23: instale 30 pces 5mm led vermelho em r.
24>. passo 24: instale 5 pces 2.54mm pino macho 1 * 6pin em CN1-CN4, cn *.

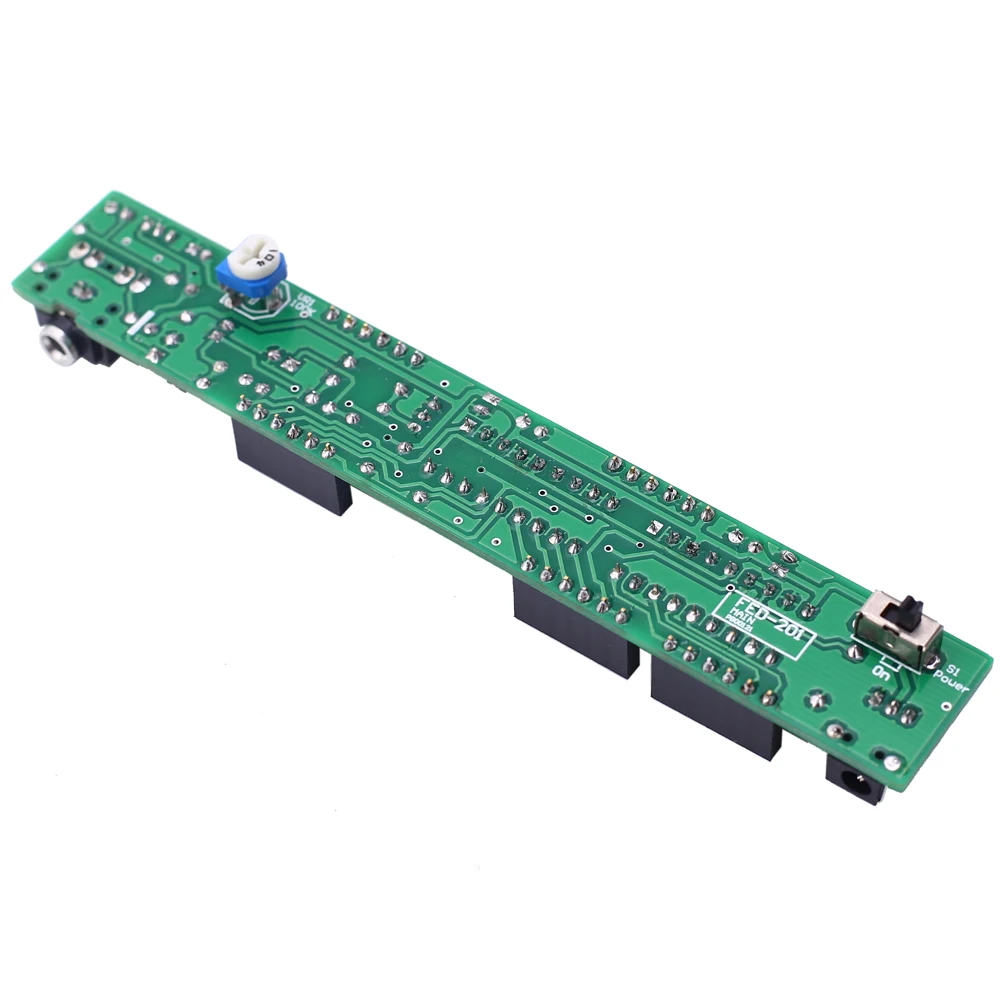

25>. passo 25: monte 2 pces pcb.
Passo 26: conecte à fonte de alimentação e aproveite o efeito.
