Instrument Amplifier Module Cnc Mcp41100 Ajuste de Ganho Modelo Diferencial Programável Amp Board Ad623

1. de Ganho Modelo Diferencial Programável Amp Board

Parâmetros:

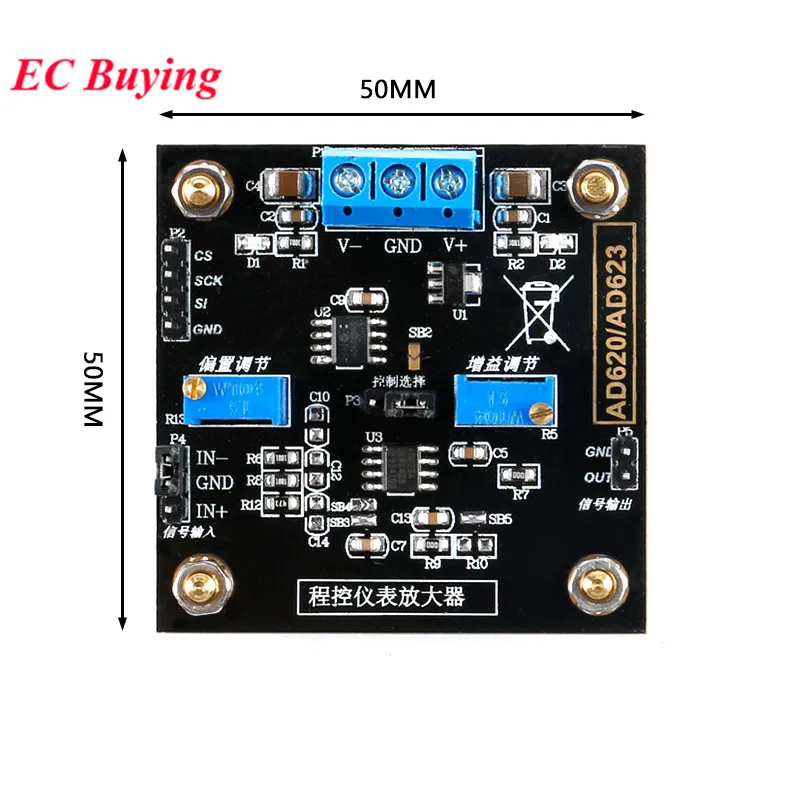

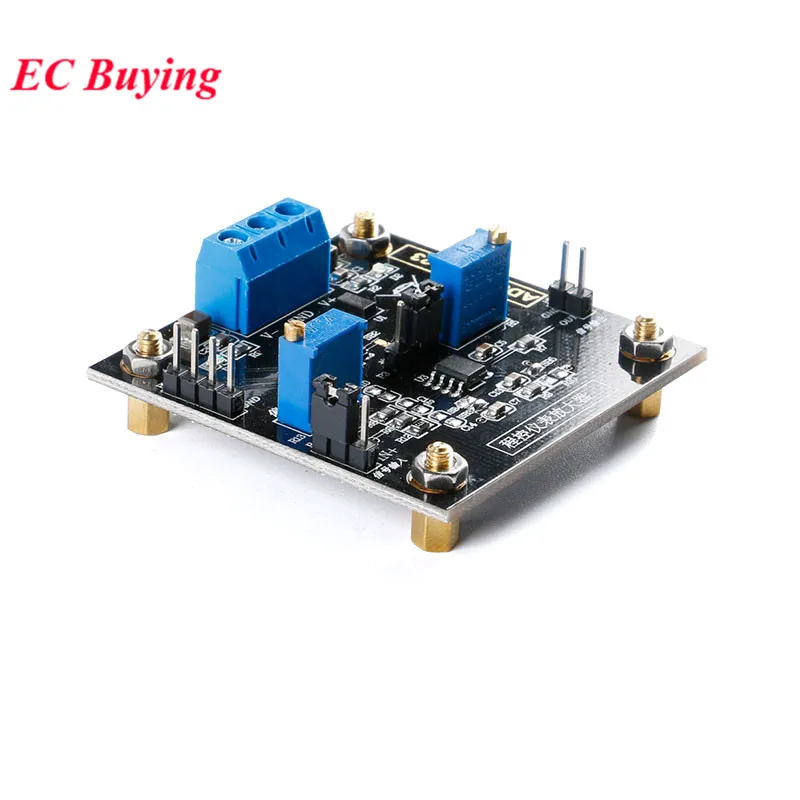

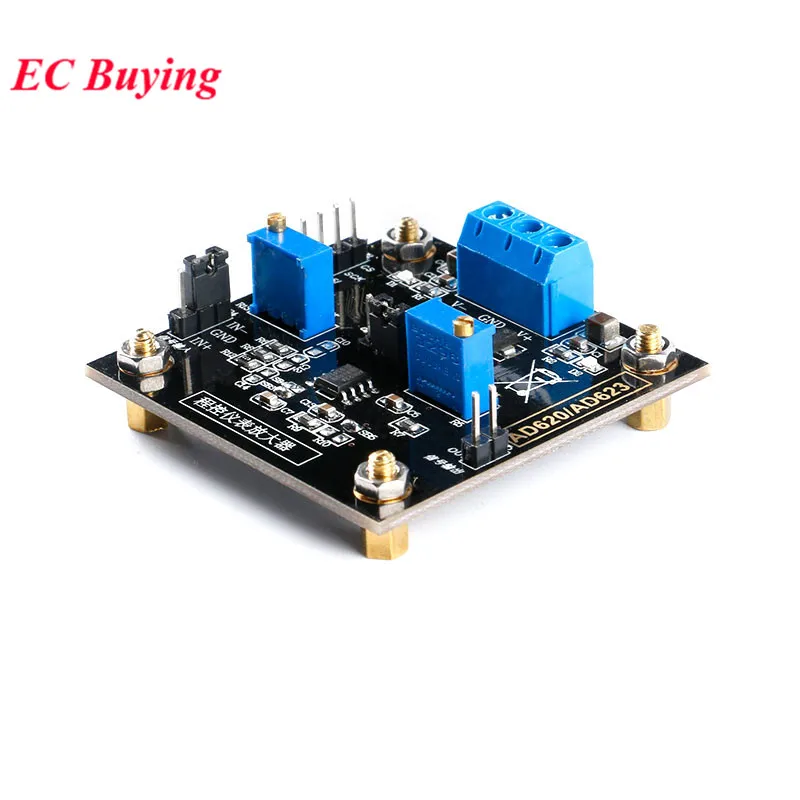

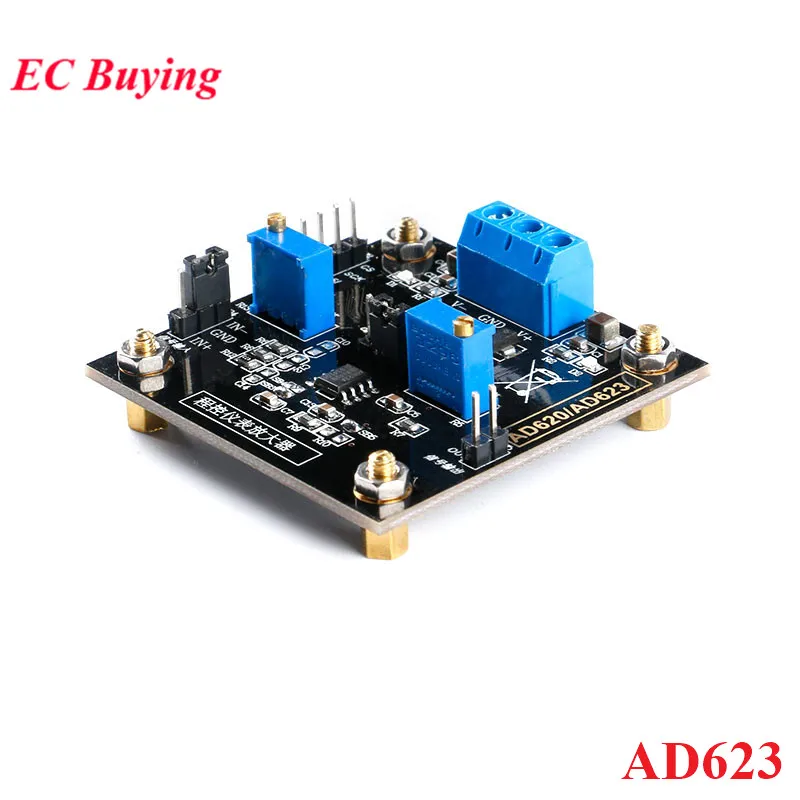

Nome: Módulo AD623 (com módulo digital do potenciômetro)

Tensão de alimentação: + 6V (máx)

Ganhar múltiplo: mais de 2000 vezes (medido)

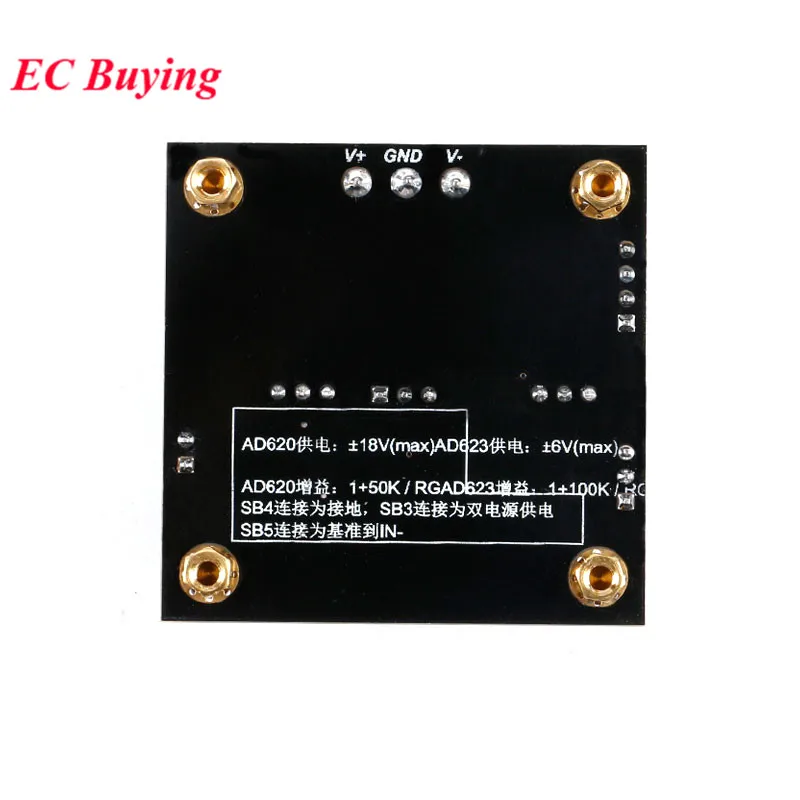

Cálculo do ganho: G = 1 + 100K / RG

Entrada do sinal: sinal DC, sinal AC

Entrada: A entrada do módulo guarda a única entrada e entrada diferencial

Bandwidth: menos de 100KHz no ganho alto

Saída Tensão Saturação Amplitude: AD623 Aproximando-se da Tensão Máxima de Alimentação (+ 6Vpp)

Controle Modo: Deslizante Manual e Programação Controle de MCP41xxx Potenciômetro Digital

Recomendações do aplicativo:

Este módulo é adequado para amplificação de sinais acima de 100 microvolts. Além disso, deve-se notar que, embora o fator máximo de amplificação dado no manual oficial seja 10.000 vezes, ele não pode atingir esse valor no uso prático. O efeito de amplificação de diferentes frequências e grandes sinais pode ser diferente. O fator de amplificação real é afetado pelo produto do ganho de largura de banda e tensão. A saída máxima do amplificador não excede a tensão de alimentação.

O produto de ganho de largura de banda do amplificador (designado como o produto do ganho de largura de banda e largura de banda do amplificador G) é um parâmetro usado para simplesmente medir o desempenho do amplificador. Quando a frequência é grande bastante, o produto da largura de banda do ganho é um número. Por exemplo, o produto da largura de banda do ganho de AD623 é 8, assim que significa que quando a frequência é 8, o ganho do dispositivo diminui ao ganho unitário. Ou seja, A também mostra que este amplificador funciona a uma frequência máxima de 800KHz sem tornar determinístico o produto do ganho de distorção e a frequência do sinal de entrada, para que ele possa trabalhar em uma freqüência quando o mesmo dispositivo precisa 10 vezes o ganho.
