Sensor de Temperatura Módulo de Amplificação de Sinal k tipo de Sonda Arduino Raspberry Alta 800 Graus Celsius Conversão pi I2c

1. Instrumentos de Temperatura – Modelo Número : Gravity

2. de Sonda Sensor de Temperatura 800 Graus – Utilização : Industrial

PT100 é adequado para a maioria de a medição da temperatura abaixo de 400 °C, mas geralmente a temperatura da casa fogão a gás natural pode chegar a mais de 800 °C, e a temperatura do forno forno de cerâmica ou de alta-energia elétrica pode ser mais do que 1000 °C. A-tipo K termopar são comumente usados em tais cenas de ultra-alta temperatura.

O digital-tipo K de alta temperatura sensor consiste de um módulo de conversão de amplificação de sinal e um aço inoxidável revestido -tipo K sonda termopar. Quando a-tipo K sonda termopar é colocado perto de uma fonte de calor de alta-temperatura, a sonda gera uma pequena tensão proporcional à temperatura devido ao efeito termoelétrico. O módulo usa um MAX31855K chip dedicado para amplificar essa pequena tensão, convertê-lo em sinais digitais, e compensar adequadamente. As leituras de temperatura pode ser lido através da Gravidade I2C interface. O módulo pode medir extremamente ampla de temperatura variando de-270 °C a 1372 °C, o erro de-200 °C a 700 ±2°C °C está dentro, e o erro de 700 °C a 1350 ±4°C °C está dentro. O anexo-tipo K termopar pode medir até 800 °C °C com erro dentro de ± 2.5.

Diagrama de conexão:

3. Cheap Instrumentos de Temperatura – Marca : Dfrobot

4. Celsius Conversão Módulo de Amplificação de Sinal – tipo : k

Gravidade: I2C Sensor de Alta Temperatura (K-Tipo) (Raspberry Pi 3B)

5. Arduino Raspberry pi I2c Alta k tipo – Teoria : Termômetro Termopar

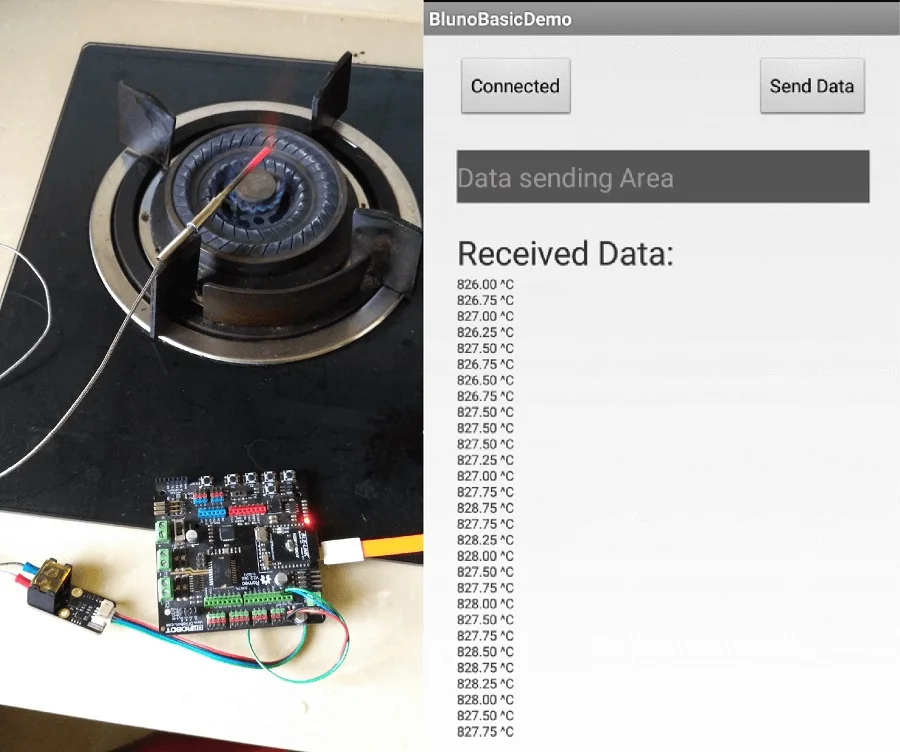

Medir a Temperatura da chama de um fogão a gás natural

6. Instrumentos de Temperatura – Capacidade de Medição de Temperatura : 120 °c & Acima

CARACTERÍSTICAS
14 bit, 0.25 °C digital de alta-resolução de medição de temperatura
Extremamente ampla faixa de temperatura
Larga da tensão de entrada, compatível com 3.3 V e 5 V controladores
Gravidade I2C interface, conexão conveniente
Serve para qualquer-tipo K sonda termopar

APLICAÇÕES
Forno elétrico, Forno Elétrico
Alta Temperatura Da Chama, Gás
Forno de cerâmica

Especificações

Módulo de Conversão de Amplificação de sinal
Tensão de entrada (VCC): 3.3 V ~ 5.5 V
Sonda: Termopar Tipo K
Faixa de temperatura:-270 ~ 1372 °C °C
Resolução: 0.25 °C
Erro: dentro ≤ ±2°C (-200 ~ 700 °C °C) ~ ±4°C (700 °C ~ 1350 °C)
Interfaces: Gravidade I2C (Nível Lógico 0-3.3 V)
Dimensão: 44.0 milímetros * 22.0 milímetros

Blindado-Tipo K Sonda Termopar
Faixa De temperatura: até 800 °C
Erro: ≤ ±. 5 °C
Comprimento Do fio: 1.5 m
Comprimento Da sonda: 50mm
Diâmetro da sonda: Φ4mm
Características: À Prova D' Água, Resistente À Corrosão (Fraco Ácido ou Alcalino Resistente, À Prova de Ferrugem), Resistência de Alta Temperatura

LISTA de EMBALAGEM

A Amplificação do sinal de Conversão Módulo x1
Blindado-Tipo K Termopar Sonda x1
Gravity-4P I2C/UART Fio Do Sensor x1
