Integrado 9dof Nove Eixos Eixos Atitude Acelerômetro Giroscópio Bússola Campo Magnético Sensor Mpu9250

Opção de Compra e tempo de entrega

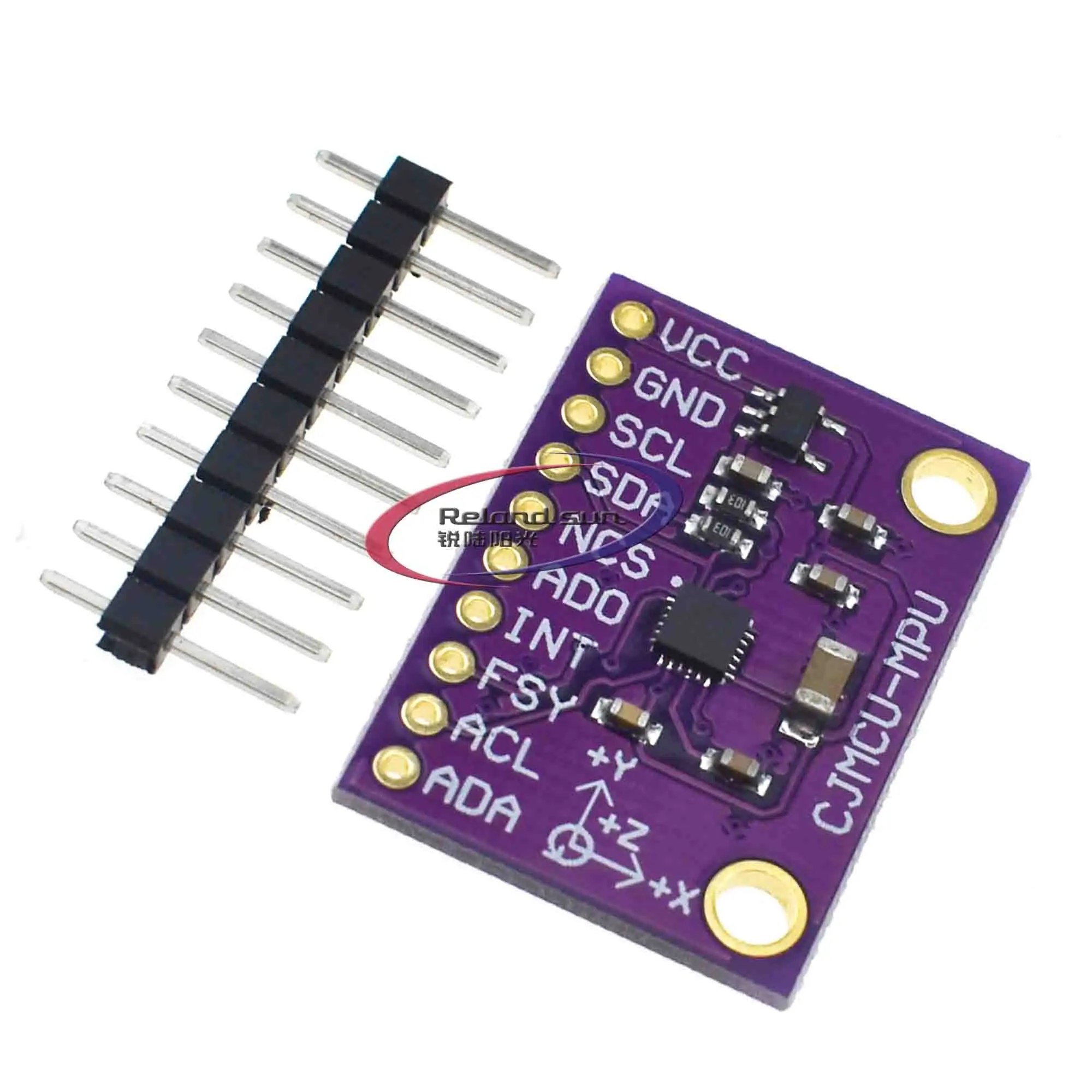

CJMCU-116 módulo MPU-9250 características:
16 três bits analógico para conversor digital (ADC) saída giroscópio digital
Saída de 16 acelerômetro digital ADC três bits
A saída de três 16 bits ADC digital magnetômetro
Precisão de seguimento rápida e lenta, parte da função do giroscópio programável do usuário a escala completa de + 250, + 500, + 1000 e + 2000 DEG / sec (DPS), a gama completa de + 2G, um acelerômetro programável pelo usuário + 4G + 8g, e + 16G, E magnetômetro a escala completa de 4800 ~ T ..
Todos os registros da comunicação do dispositivo são usados em SPI I2C ou 400kHz para 1MHz. Para aplicações de comunicação mais rápidas, sensores e registros de interrupção podem ser lidos em 20MHz usando SPI.

Características do giroscópio
O giroscópio MEMS do eixo CJMCU-116 module MPU-9250 three inclui uma ampla gama de recursos:
Saída digital de sensores de frequência angular dos eixos X, Y e Z (Tuo Luoyi) com uma gama completa programável pelo utilizador de + 250, + 500, + 1000 e + 2000 graus/seg e ADC 16 bit integrado
Filtro passa-baixa digital programável
Giroscópio operacional atual: 3,2 Ma
Corrente do modo do sono: 8uA
Factor sensibilidade calibração fábrica
Auto-teste

Característica do acelerômetro
O acelerômetro MEMS do eixo CJMCU-116 module MPU-9250 three inclui uma ampla gama de recursos:
Acelerômetro de três eixos de saída digital com + 2G programável, + 4G gama completa, + 8G e + 16G e integração do ADC de 16 bits
Aceleração sensor normal operacional atual: 450 A
Corrente do modo do medidor da baixa potência: 8,4 em 0.98hz, 19,8 em 31.25
Corrente do modo do sono: 8 A
Interrupção programável do usuário
Interrupção do funcionamento do baixo poder para processadores do aplicativo
Auto-teste

Características do magnetômetro:
O magnetômetro MEMS do eixo CJMCU-116 module MPU-9250 three inclui uma ampla gama de recursos,
Três eixos silício único chip efeito Holzer sensor magnético
Ampla faixa de medição dinâmica e alta resolução.
14 bocados output a definição de dados (0.6 T / LSB) ou 16 bocados (15 T / LSB)
Gama completa medição gama T 4800
Magnetômetro trabalhando atual: 280 8Hz repetir
Função do auto-teste e fonte magnética interna operação do sensor magnético para a confirmação do produto final

Função adicional
O módulo CJMCU-116 inclui os seguintes recursos adicionais:
Barramento auxiliar principal I2C para ler dados de um sensor externo (por exemplo, um sensor de pressão)
3.5 Ma operando a corrente quando todos os 9 eixos sensores de movimento e DMP permitem
A tensão de alimentação VDD é 2.4 – 3.6V
Tensão de referência VDDIO para dispositivos auxiliares I2C
Os dispositivos portáteis menores e mais finos do pacote QFN: 3x3x1mm
Entre a sensibilidade mínima do eixo transversal do acelerômetro, giroscópio e magnetômetro
O buffer FIFO do byte 4096 para permitir a explosão do processador do aplicativo leu dados
Sensor temperatura saída digital
Filtro digital programável do usuário para giroscópio, acelerômetro e sensor de temperatura
Tolerância choque 10000g
400kHz jejuam o modo I2C e toda a comunicação do registro
SPI 1MHz interface serial comunicação todos os registros
SPI 20MHz interface serial ler sensor e interromper o registro
