Jy-s 85 Dc1826v Tensão Atual do Transmissor 4-20ma 05v ou 010v do Peso do Amplificador da Pilha de Carga da Pilha de Carga com Alojamento Jy-s60

Original price was: R$ 99,10.Current price is: R$ 61,47.

Adicionado a lista de desejosRemovido da lista de desejos 0

Componentes Ativos

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Cutomizado SIM
Teoria Sensor de Indutância
Utilização Sensor de Pressão
Número do Modelo Weight Sensor
Material Mistura
Tipo Sensor Magnético
Saída Sensor Digital
Nome da Marca Diymore
Origem CN (origem)

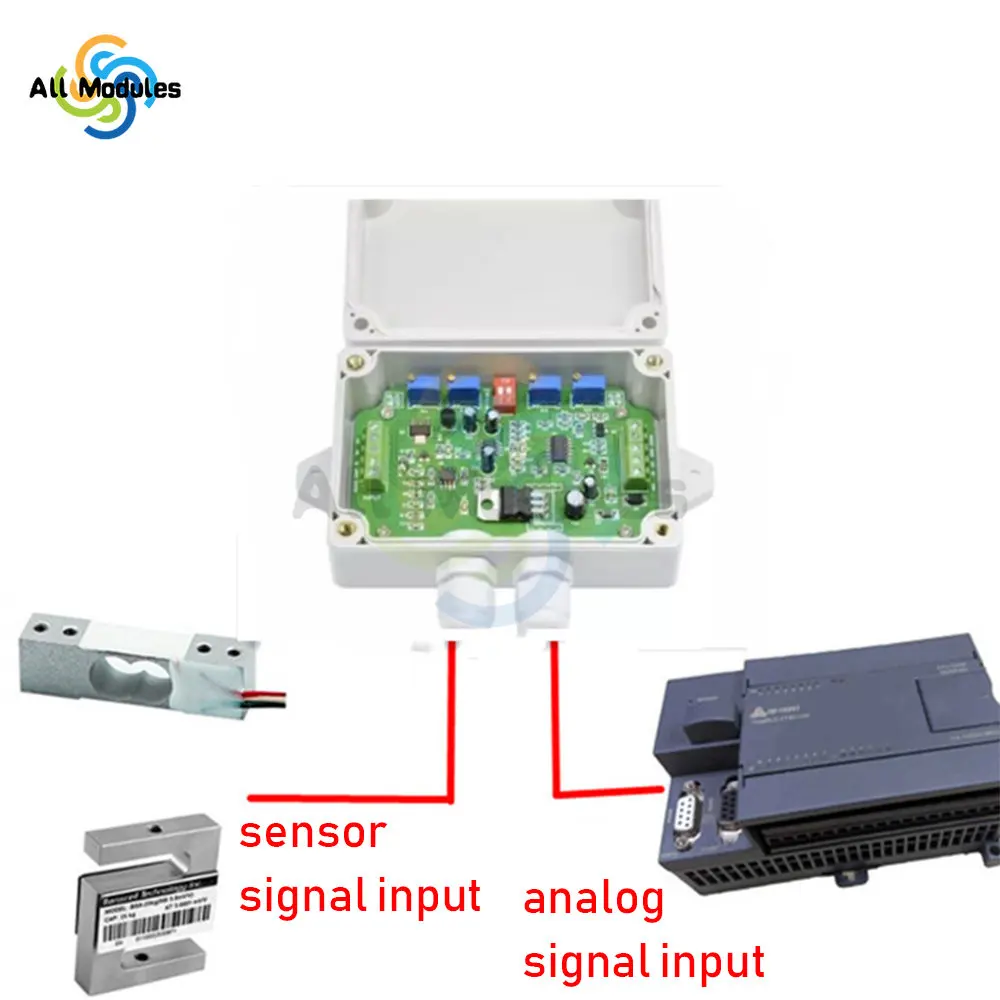

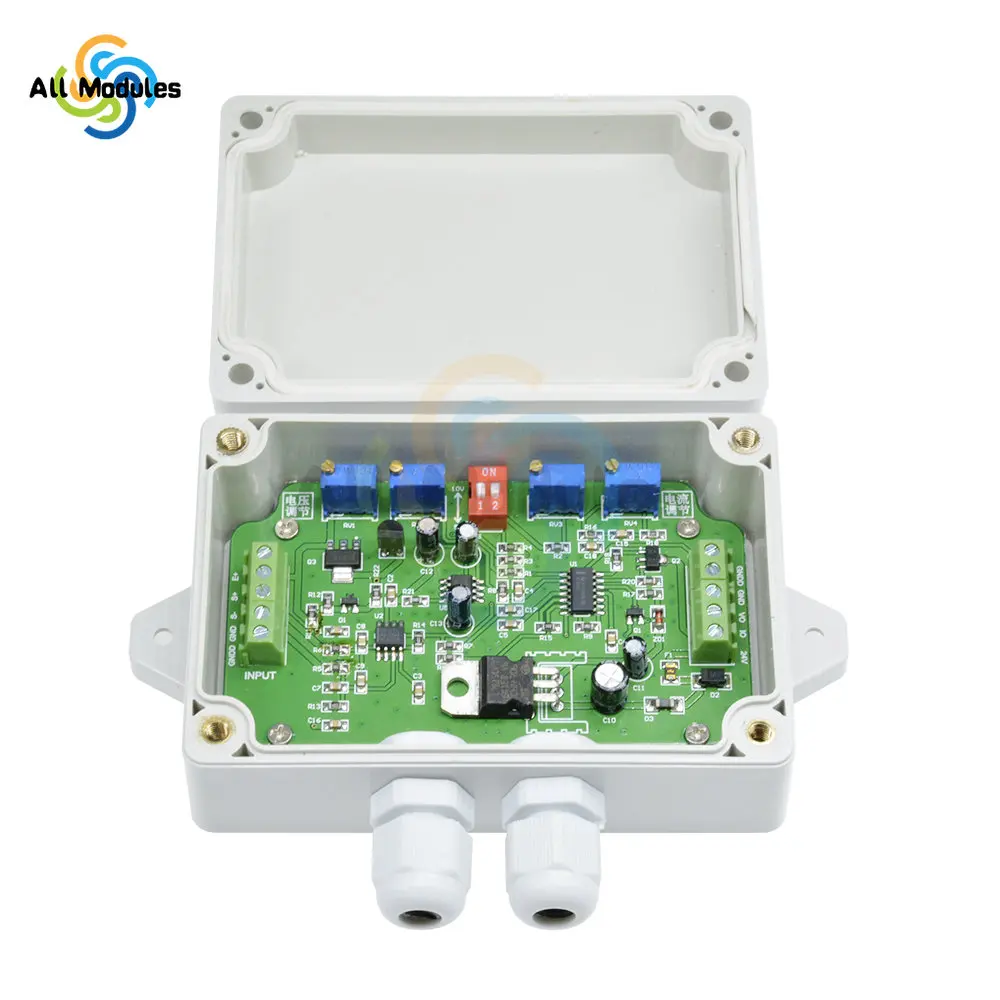

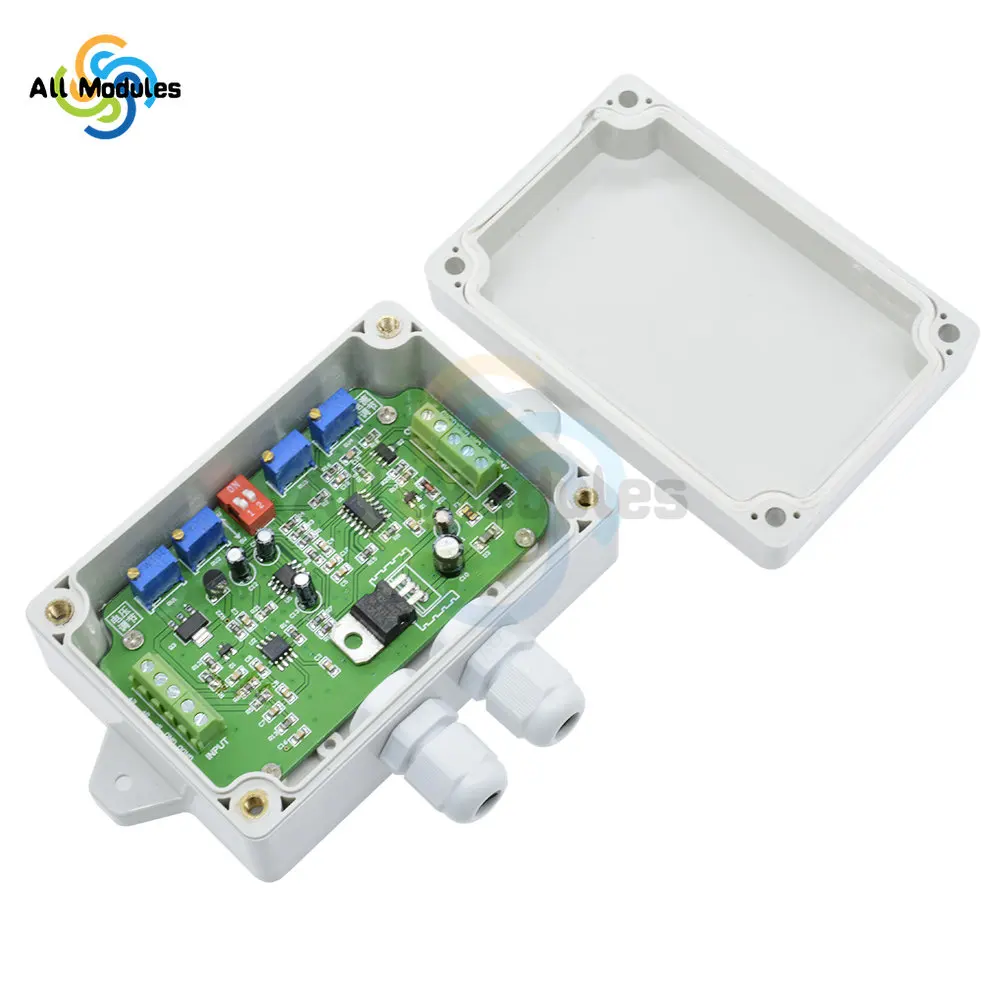

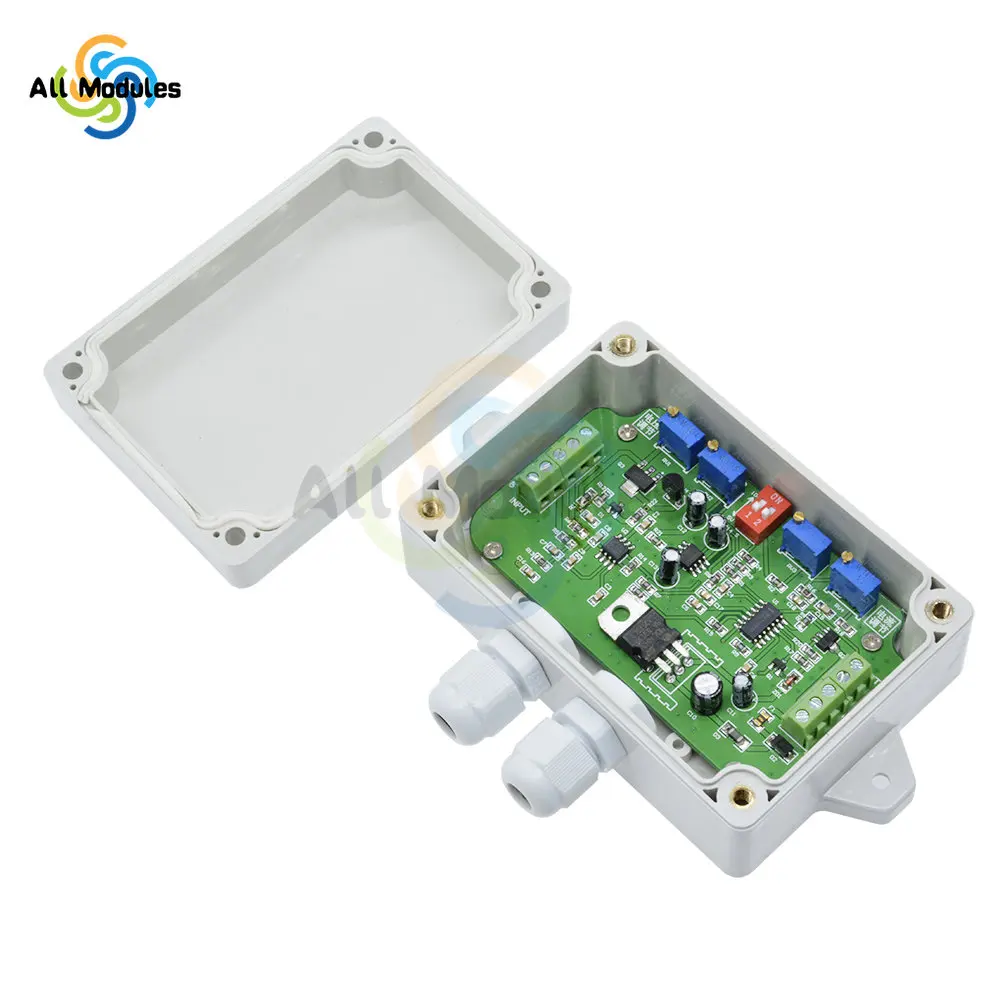

JY-S60 /JY-S 85 DC18-26v Corrente Load Cell Load Cell Amplificador Peso Transmissor 4-20mA 0-5V ou 0-10V Tensão com caixa

1. do Amplificador da Pilha de Carga da Pilha de Carga com Alojamento – Marca – Modelo Compatível : All

transmissor 4-20ma 0-5v ou 0-10v do peso

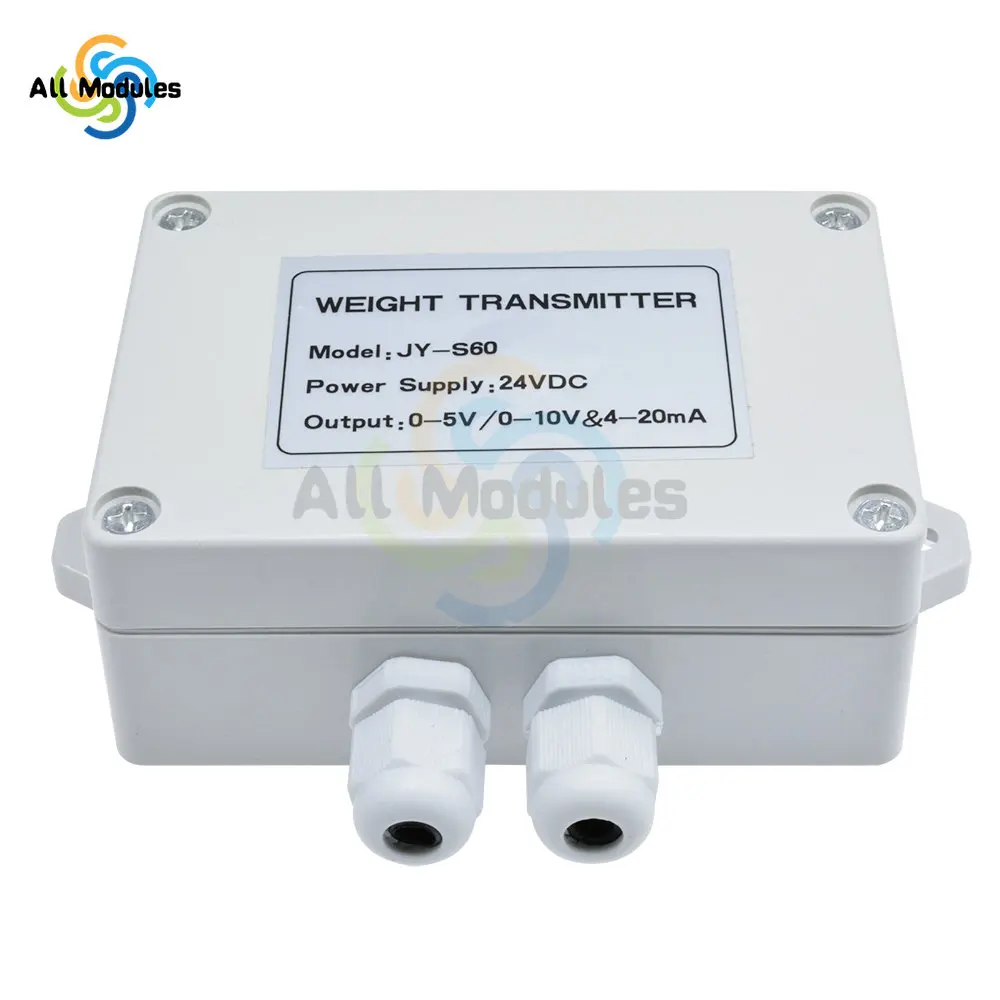

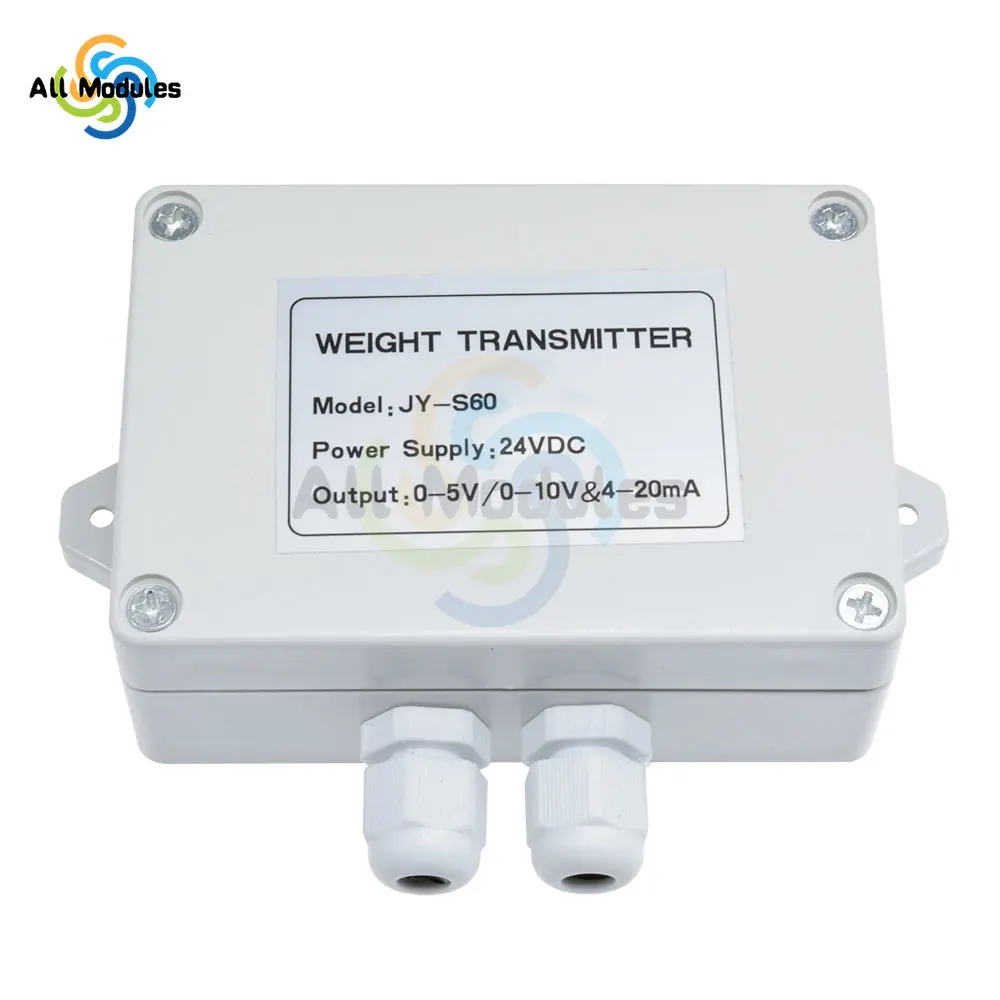

JY-S60 Weight Sensor Transmissor Manual

Parâmetro técnico

· Trabalhando tensão: 24VDC

Sinal de saída: 0-5V, 0-10V, 4-20mA

· Sensibilidade do sensor de entrada: 1.0mV/V, 2.0mV/V

Faixa de temperatura operacional: -20-80 ?

· Trabalhando umidade do ambiente: 10% RH-90 % RH (sem condensação)

Precisão: melhor do que 0,2% F.S

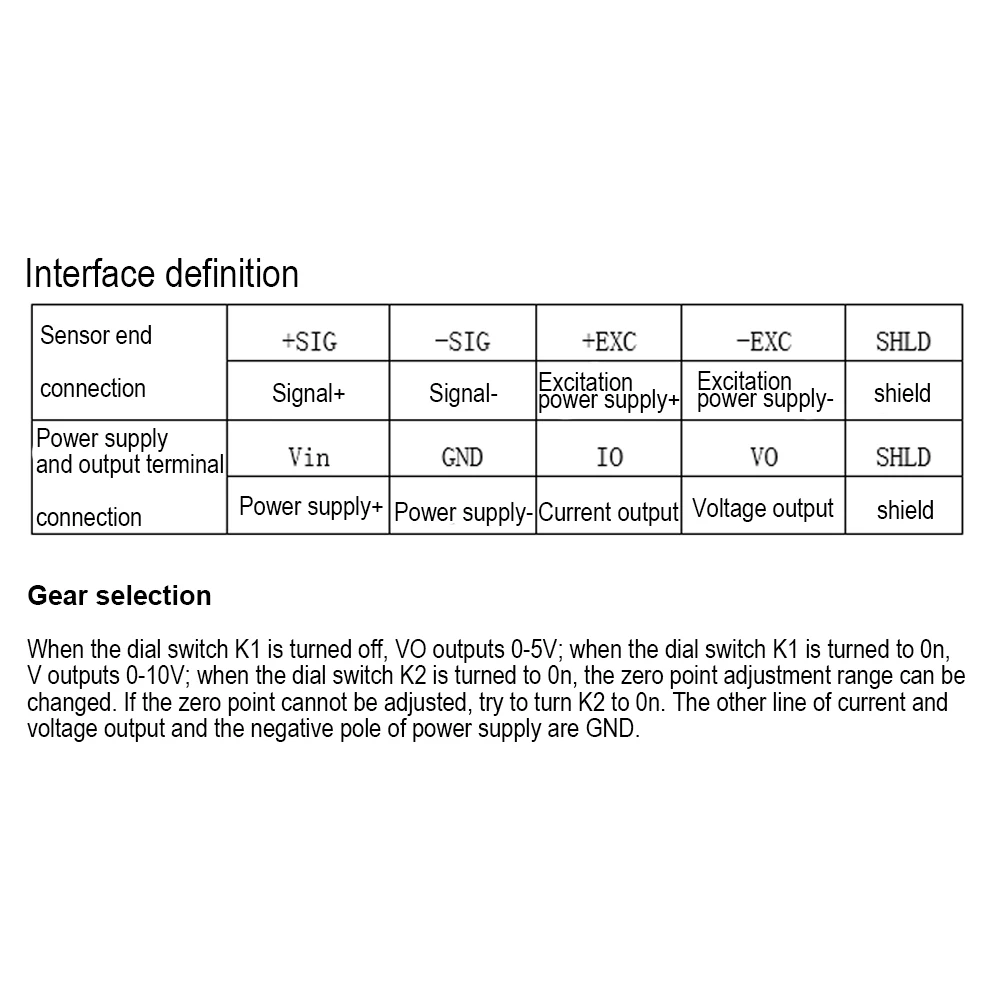

Definição interface

Entrada do sinal

Identificação fiação

S +

S…

E +

GND

GNDD

Fiação definição

Sinal +

Sinal-

Excitação potência +

Poder de excitação

Escudo

Output o sinal

Identificação fiação

24V

GND

OI

VO

GNDD

Fiação definição

Alimentação elétrica +

Fornecimento de energia

Saída atual

Tensão saída

Escudo

Seleção engrenagem

Quando DIP switch Não. 1 é desligado, VO saídas 0-5V, quando No. 1 está ligado, VO saídas 0-10V, e quando ambos os interruptores DIP 1 e 2 estão desligados, VO saídas 0-5V, IO saída 4-20mA. O outro fio para saída de corrente e tensão e o polo negativo da fonte de alimentação são ambos GND. Se o ponto zero não puder ser ajustado, você pode tentar girar o interruptor do MERGULHO 2 para ON

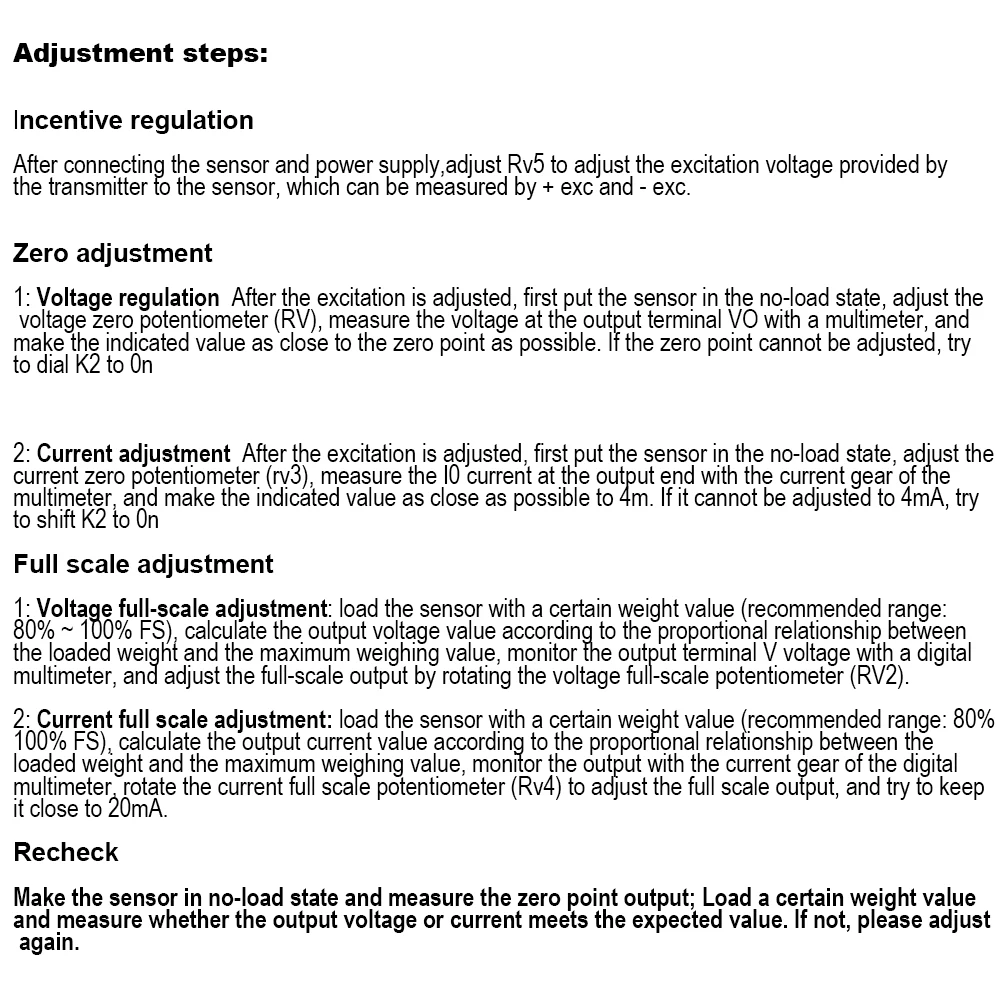

Ajuste zero

1: Ajuste da tensão Conecte o sensor, faça primeiramente o sistema no estado da nenhum-carga, ajuste o potenciômetro zero da tensão (Vzero) para ajustar o ponto zero. Use um multímetro para medir a tensão no terminal de saída VO e torne o valor exibido o mais próximo possível do ponto zero.

2: Ajuste atual Conecte o sensor, primeiro faça o sistema no estado sem carga, ajuste o potenciômetro zero atual (Izero), meça a corrente de saída IO com um bloco de corrente multímetro, e tente mantê-lo o mais próximo possível de 4mA.

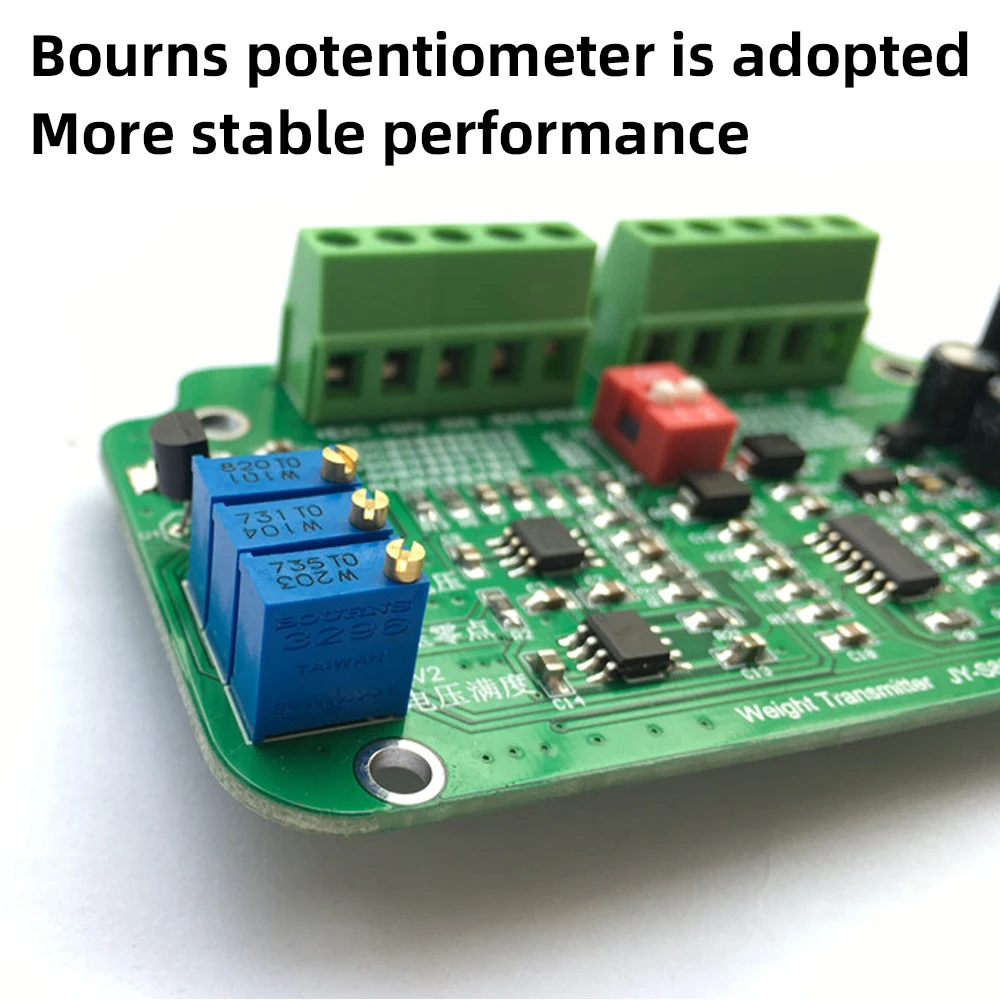

Ajuste do ganho

1: O ajuste da escala completa da tensão carrega o sistema com determinado valor do peso (escala recomendada: 80% ~ 100% FS), calcular o valor da tensão de saída de acordo com a relação proporcional entre o peso carregado e o valor máximo de pesagem, monitorar a saída com um multímetro digital e girar a tensão até o máximo O potenciômetro de grau (Vspan) Ajusta a saída em grande escala.

2: O ajuste atual da escala completa carrega o sistema com determinado valor do peso (escala recomendada: 80% ~ 100% FS), e calcula o valor atual de saída de acordo com a relação proporcional entre o peso carregado e o valor máximo de pesagem e monitora a saída com um multímetro digital. A corrente rotativa está cheia Ajuste a saída em grande escala com um potenciômetro de grau (Ispan), tente mantê-lo perto de 20mA.

Verifique

Coloque o sistema no estado sem carga, meça a saída zero; carregue um certo valor de peso e meça se a tensão de saída atende à ampliação esperada. Se não corresponder, por favor, ajuste novamente.

2. Jy-s60 Jy-s 85 Dc18-26v Tensão Atual do – Origem : cn Origem

Weddings e Events

3. Toys e Sports – Nome da Marca : Acoki

Home e Garden

4. Beauty e Health – Marca – Modelo Compatível : All

Computers e Electronics

5. Phones e Accessories – Origem : cn Origem

Online shopping

6. do Amplificador da Pilha de Carga da Pilha de Carga com Alojamento – Nome da Marca : Acoki

transmissor 4-20ma 0-5v ou 0-10v do peso

7. Jy-s60 Jy-s 85 Dc18-26v Tensão Atual do – Marca – Modelo Compatível : All

Weddings e Events

8. Toys e Sports – Origem : cn Origem

Home e Garden

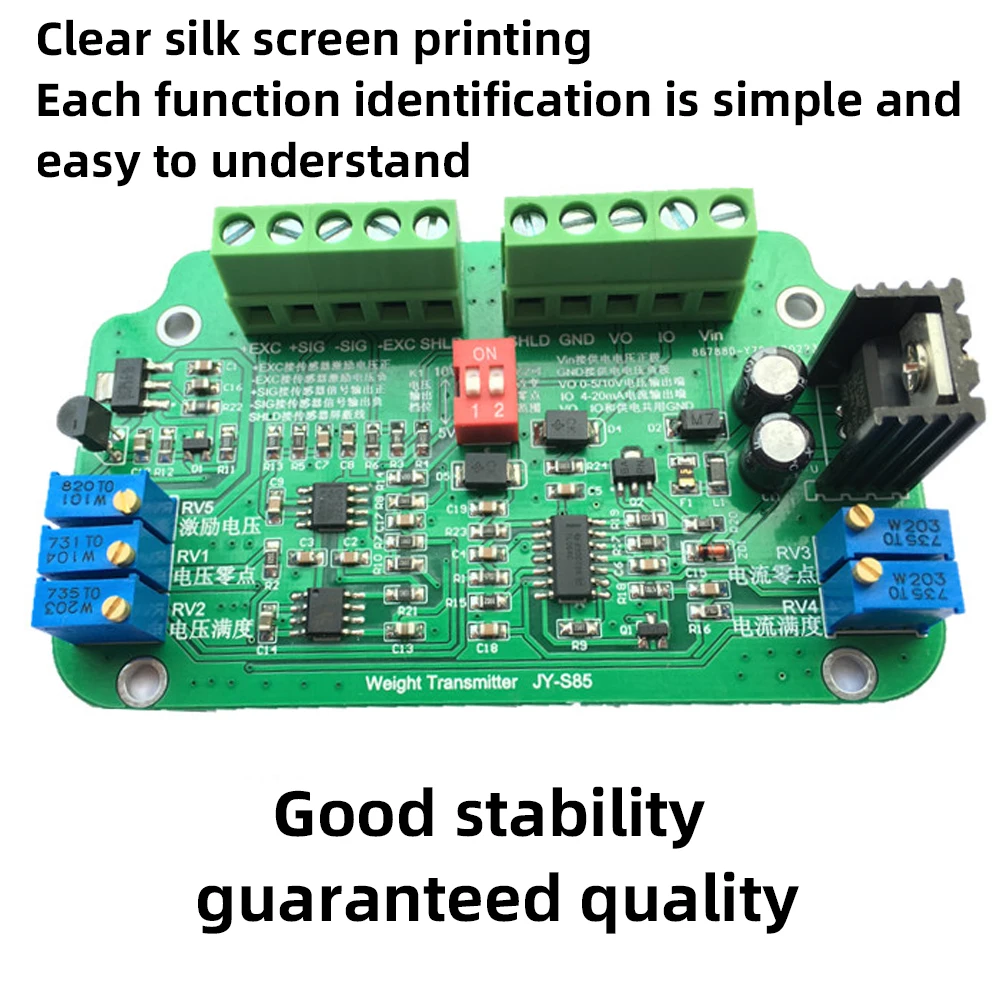

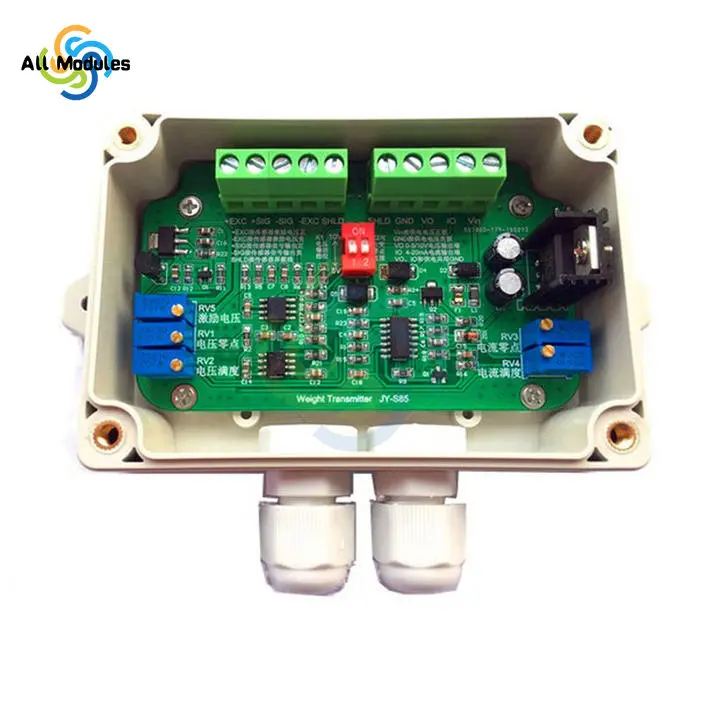

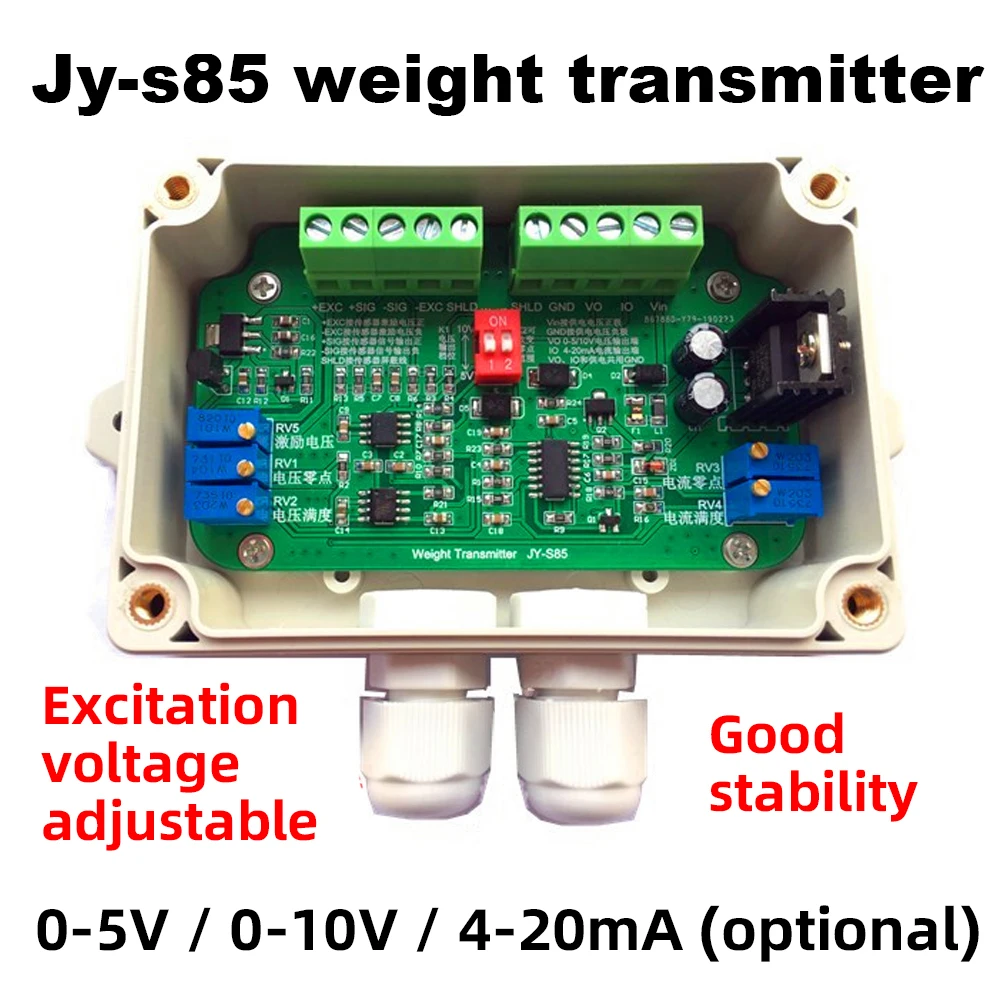

JY-S85 DC18-26V atual carga celular amplificador de carga pesando transmissor 4-20mA 0-5V OU 0-10V tensão com shell

Produto vendendo ponto:

1. Usando materiais de alta qualidade, a qualidade é garantida

2. Elevada precisão

3. Os terminais são grandes e fáceis de conectar

4. Desempenho estável

5. Com proteção do escudo

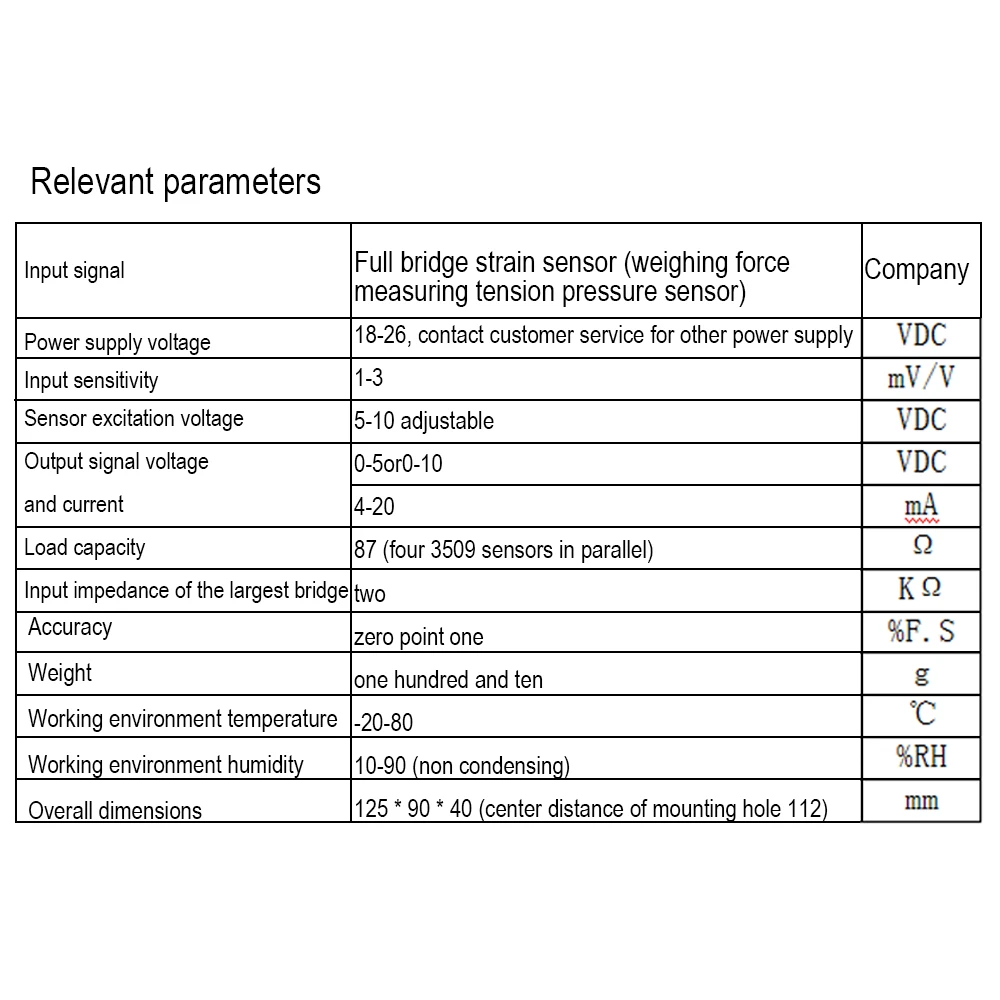

Parâmetros do produto

Número do modelo do item: JY-S85

Entrada sinal: full bridge tensão sensor (pesando força tensão pressão sensor)

Tensão de alimentação: DC18-26V

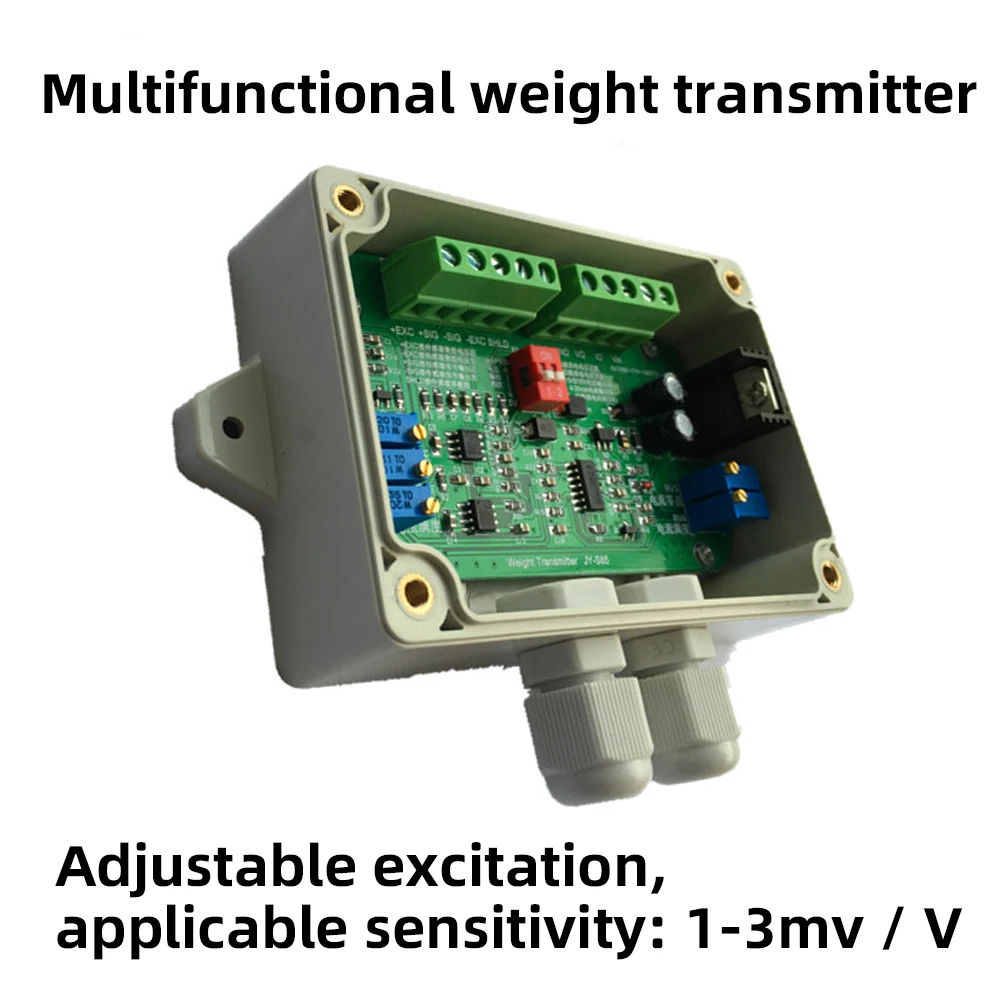

Sensibilidade a entrada: 1-3mV/V

Tensão excitação do sensor: 5-10mV/V ajustável

Output a tensão e a corrente do sinal: DC0-5VOR0-10V/4-20mA

Lista do transporte:

Carregar celular X1
