Você já tentou dirigir um monte de servo motores por micro:bit placa principal, mas falhou Micro: a placa principal do bocado saídas a tensão dc3.3v, mas os servos motores geralmente precisam dirigir com dc5v; a corrente de condução do micro: placa principal do bocado é muito pequena, também não é suficiente usar os pinos io para dirigir um monte de servo motores.

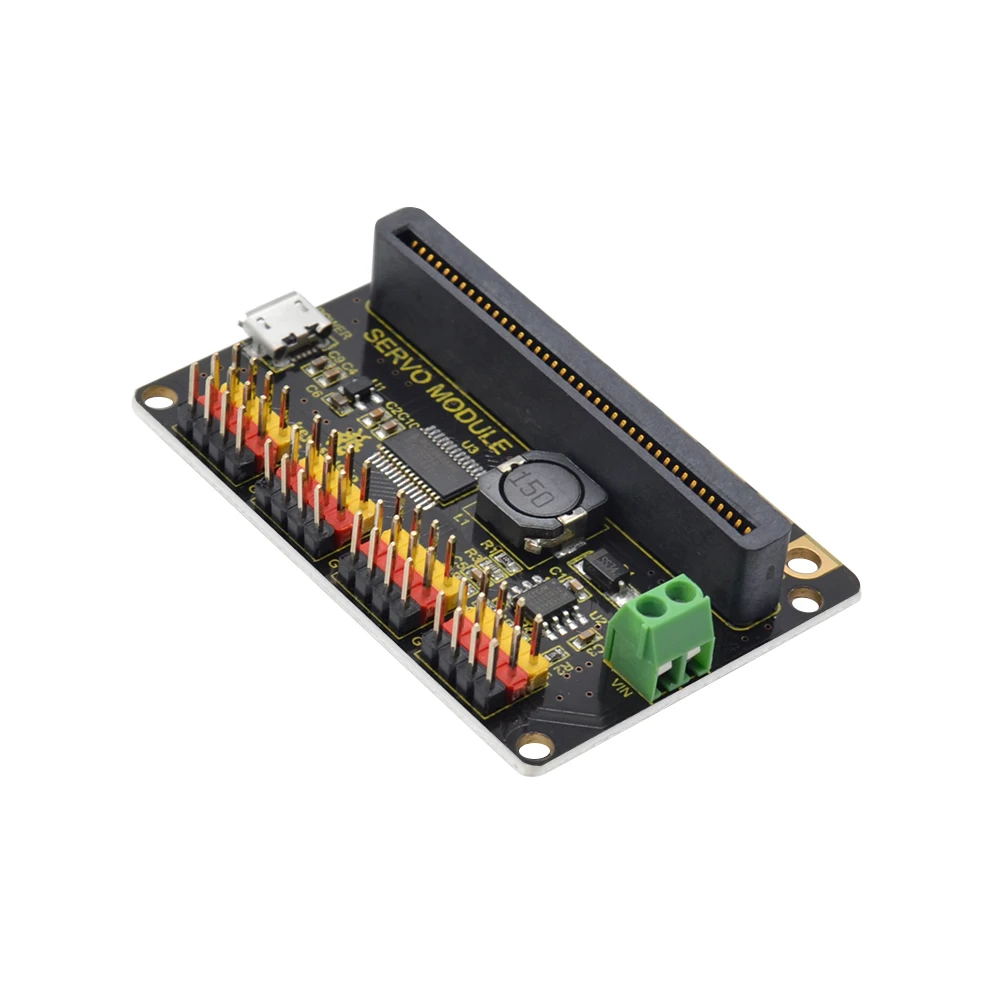

É o que você estava esperando-keyestudio 16-channel servo shield para micro: bit. Integra principalmente a microplaqueta de pca9685pw, que se comunica com micro: placa principal do bocado através de i2c.

O servo escudo tem 16 pinos io para dirigir 16 servo motores. Para a fiação fácil, nós estendemos o pino de controle de cada canal aG V SO encabeçamento da relação-3pin com um passo de 2.54 milímetros. a tensão do pino de v no protetor servo é 5v.

O escudo servo pode ser fornecido com energia do conector micro usb (entrada dc5v), ou 2 blocos terminais verdes (entrada dc 7-12v).

Além disso, o servo escudo também vem com 8 conectores de borda dourada. Ele permite uma maneira fácil de conectar circuitos adicionais e sensores/módulos de ferragem para o conector de borda no bbc micro:bit ou 3.3v pino de saída.

Nota especial:

Geralmente, a corrente sem carga do servo é de cerca de 220ma, e a corrente máxima que o micro usb pode suportar é 2a.

Se usar a interface micro usb para ligar, não podemos dirigir 16 servos ao mesmo tempo.

Detalhes técnicos

Entrada i2c, controlando a saída de 16 canais pwm; controle 16 servos

Chip de controle: PCA9685PW

Micro porta usb: dc 5v

Blocos terminais: dc 7-12v

Freqüência: 40-1000hz

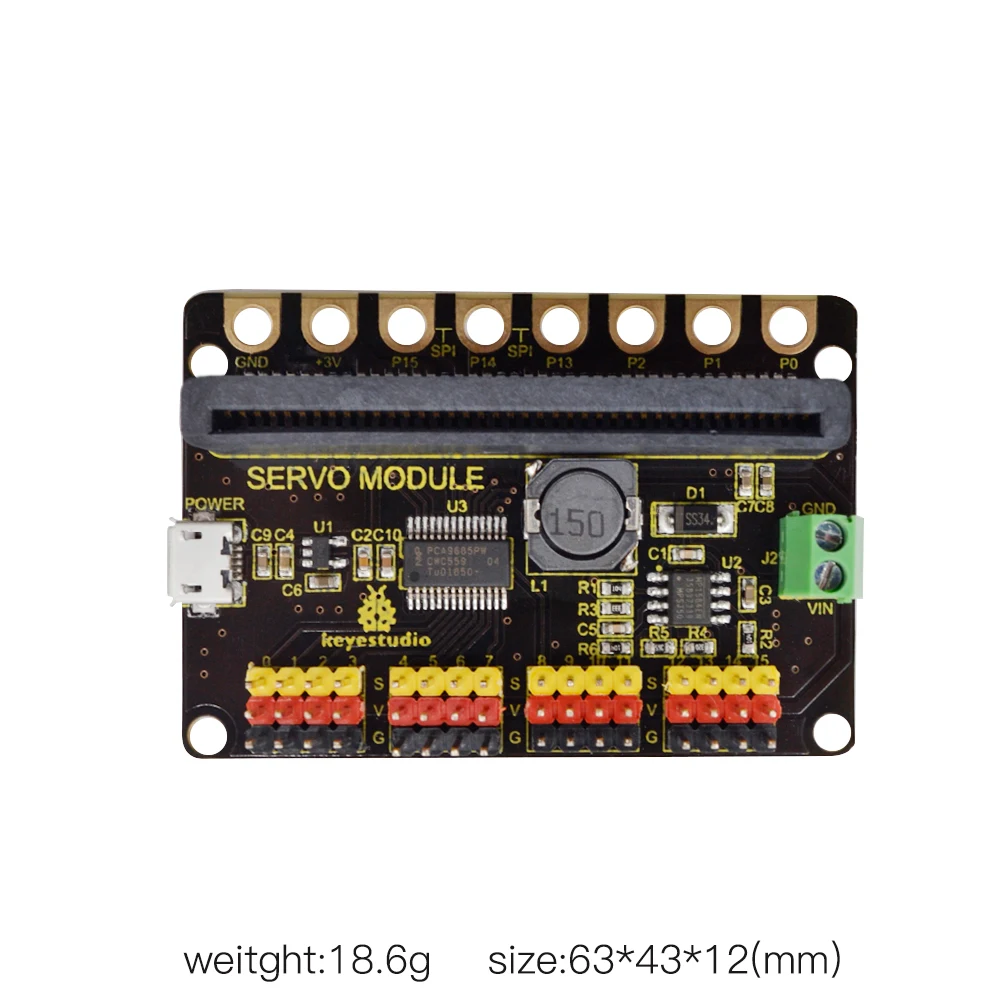

Dimensões: 63mm * 43mm * 12mm

Peso: 18.6g
