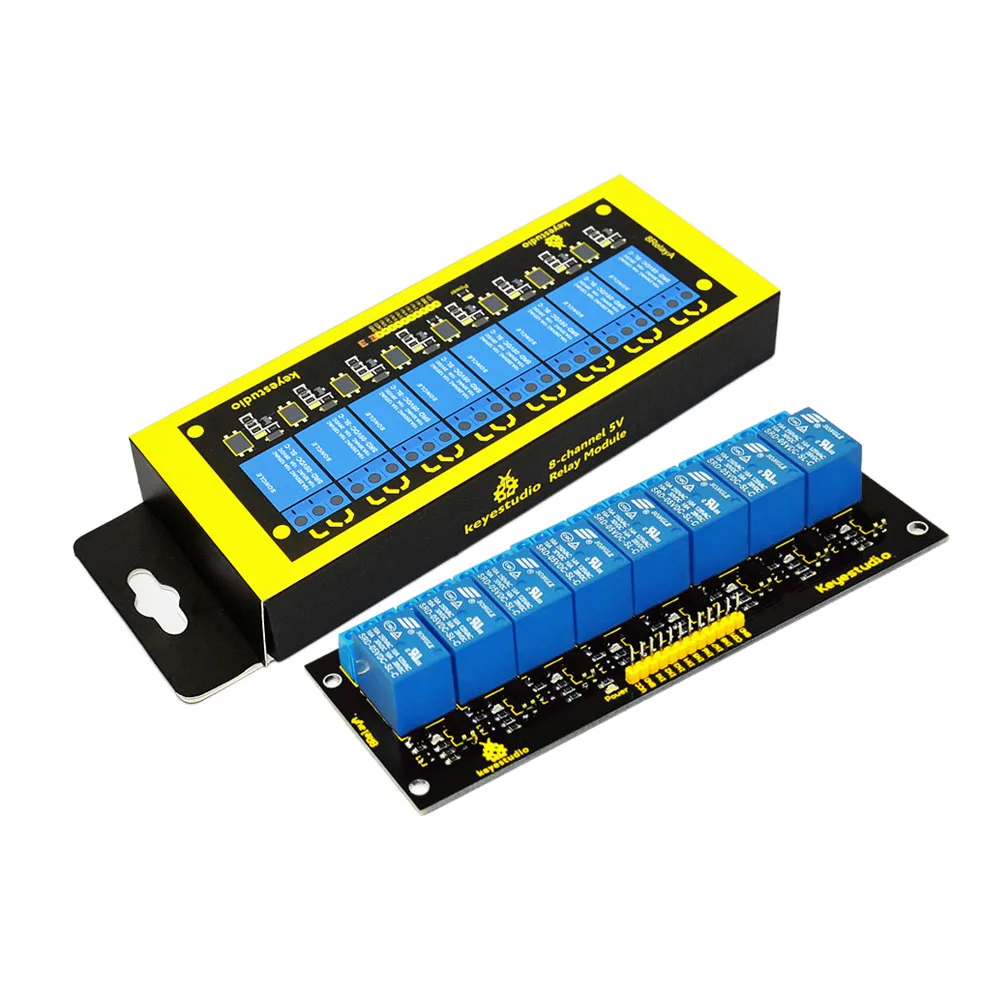

Name: Keyestúdio Canais 5v Módulo de Relé para Arduino Pic Avr Mcu Dsp Braço Eletrônico
Brand: Chips de Silício
SKU: 2046067545
Price: 63.34 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Cutomizado	SIM
Número do Modelo	8 Channel 5V
Temperatura de Operação	0-40
Tensão de Alimentação	5V
Aplicação	Brinquedo Elétrico
Condição	Novo
Tipo	Unidade IC
Nome da Marca	Keyestudio
Origem	CN (origem)
Product Number	Ks0059

Introdução

Este módulo emprega relé de alta qualidade com oito canais de entrada e oito canais de saída. Pode ser conectado ao elemento ac 250v/10a ou ao elemento da c.c. 24v/10a ao máximo, consequentemente, pode ser usado para controlar luzes, motores e etc.

O design modularizado facilita a conexão à placa de expansão arduino. O estado de saída do relé é mostrado por um diodo luminoso para a conveniência da aplicação real.

Especificação

Sinal de controle: tensão ttl
Carga nominal:
10A 250VAC
10A 125VAC
10A 30DC
10A 28VDC
Avaliado através-corrente: 10a (não) 5a (nc)
Tensão máxima de comutação: 250vac 30vdc
Tempo de atuação do contato: <10ms
Definição de pinos do módulo:
Pino 1-pino 8 —- extremidade de controle
Fonte de alimentação (vcc)
Terra (GND)

Clique para ver o vídeo do produto:https://youtu.be/tfndt4hbnz4

Exemplo de código:

Int base = 2 ; //i/o pino conectado pelo primeiro relé

Int num = 8; //número total de todos os relés

Void setup()

{

Para (int i = base; i

{

Pinmode (i, saída); //definir digital i/o pino como saída

}

Void loop()

{

Para (int i = base; i

{

Digitalwrite (i, baixo); //definir digital i/o pino como lowbaixo low, ou seja Desligar o relé gradualmente

Atraso (200); //atraso

}

Para (int i = base; i

{

Digitalwrite (i, alta); //definir digital i/o pino como lowbaixo low, ou seja Ligar o relé gradualmente

Atraso (200); //atraso

}
