Há muitas maneiras de se conduzir o motor. Nosso robô usa a solução L298P mais comumente usada.

L298P é um IC excelente do motorista de alta potência do motor produzido por STMicroelectronics. Pode acionar diretamente motores DC, motores de passo bifásicos e de quatro fases. A corrente de condução até 2A e o terminal de saída do motor adotam oito diodos Schottky de alta velocidade como proteção.

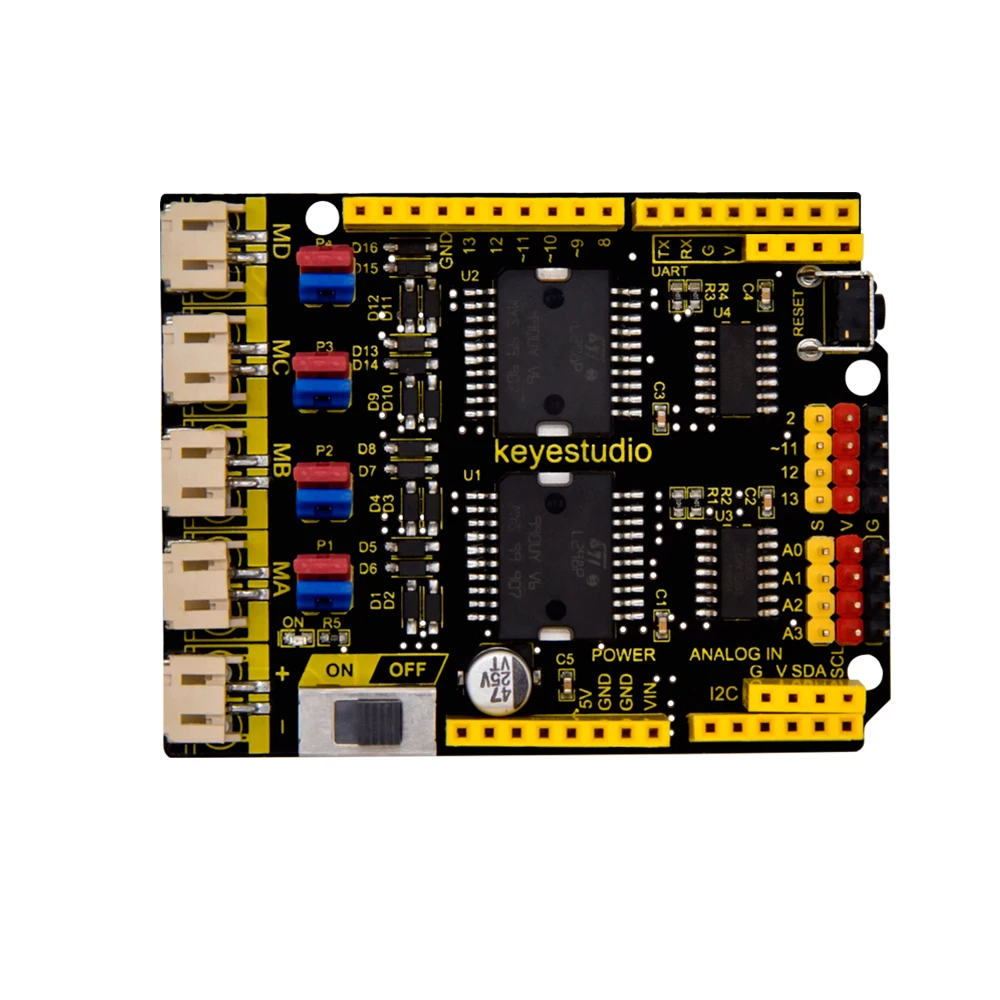

Nós projetamos o escudo do motorista do motor baseado no circuito L298P.

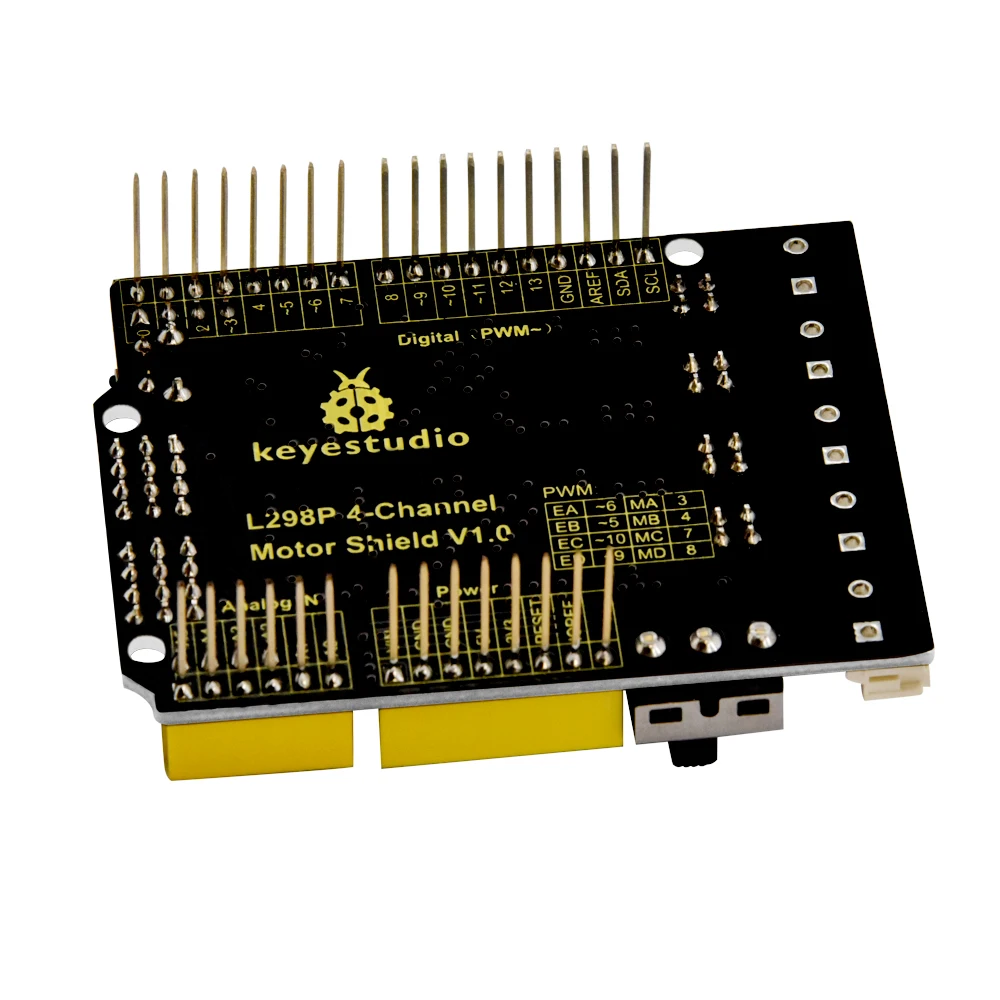

O design empilhável pode fazê-lo ser conectado diretamente ao Arduino, reduzindo a dificuldade técnica de usar e dirigir o motor.

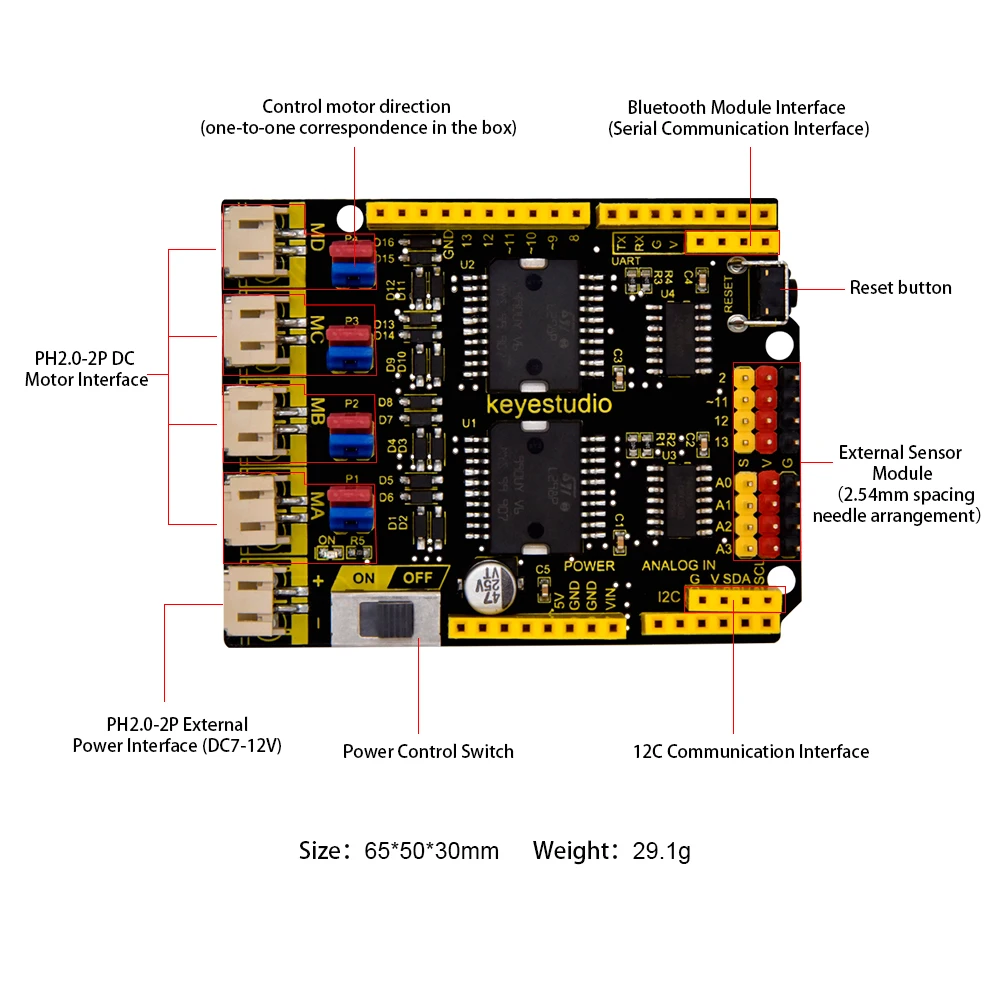

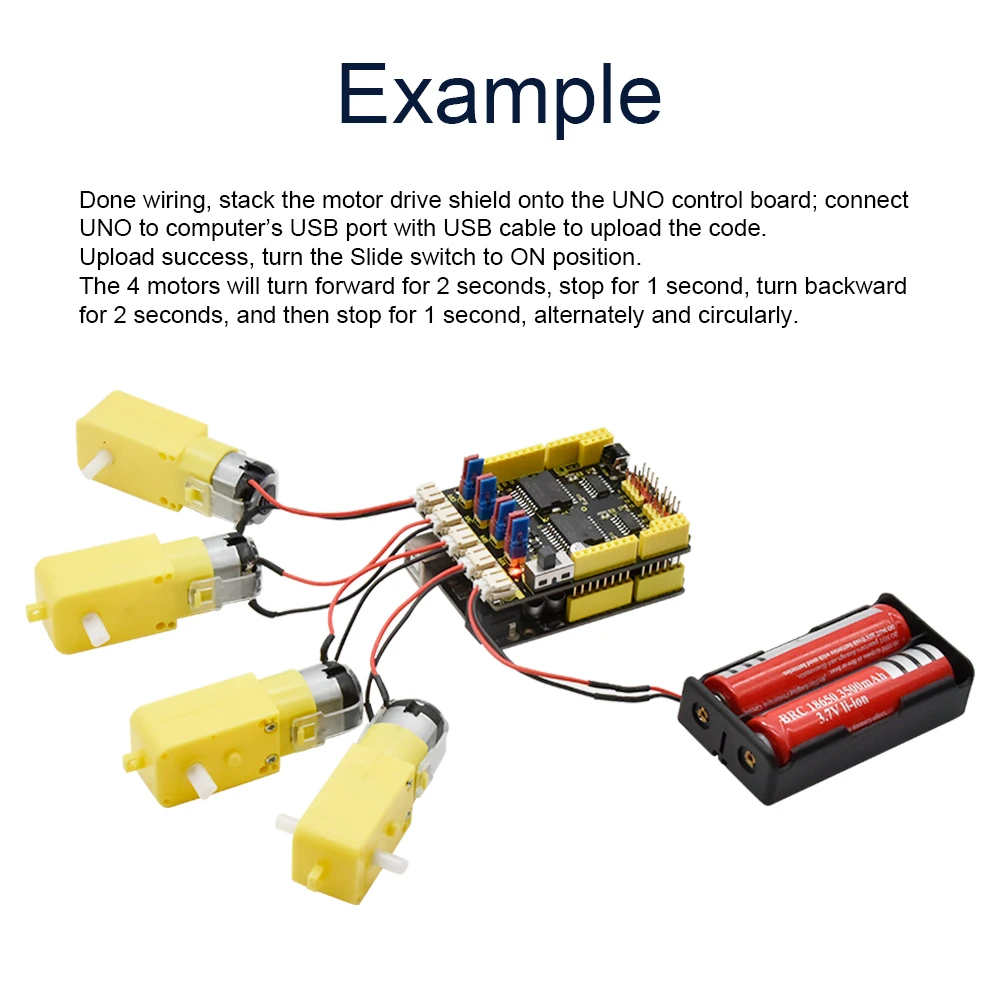

Empilhe diretamente o escudo do driver do motor na placa UNO R3, depois que o BAT é ligado, ligue o botão Slide, para fornecer a energia para o escudo do driver do motor keyestudio V2 e a placa UNO R3.Para fiação simples, o escudo do motorista do motor vem com conectores PH2.0-2P anti-reversos. Ao conectar os motores, basta conectar-se diretamente.

A interface Bluetooth no escudo do driver do motor é totalmente compatível com o módulo keyestudio HM-10 Bluetooth. Ao conectar, basta conectar o módulo HM-10 Bluetooth na interface correspondente.

Ao mesmo tempo, o escudo de acionamento do motor trouxe portas digitais e analógicas extras em cabeçalhos de 2,54mm pin/fêmea, para que você possa continuar a adicionar outros sensores para extensão de experimentos.

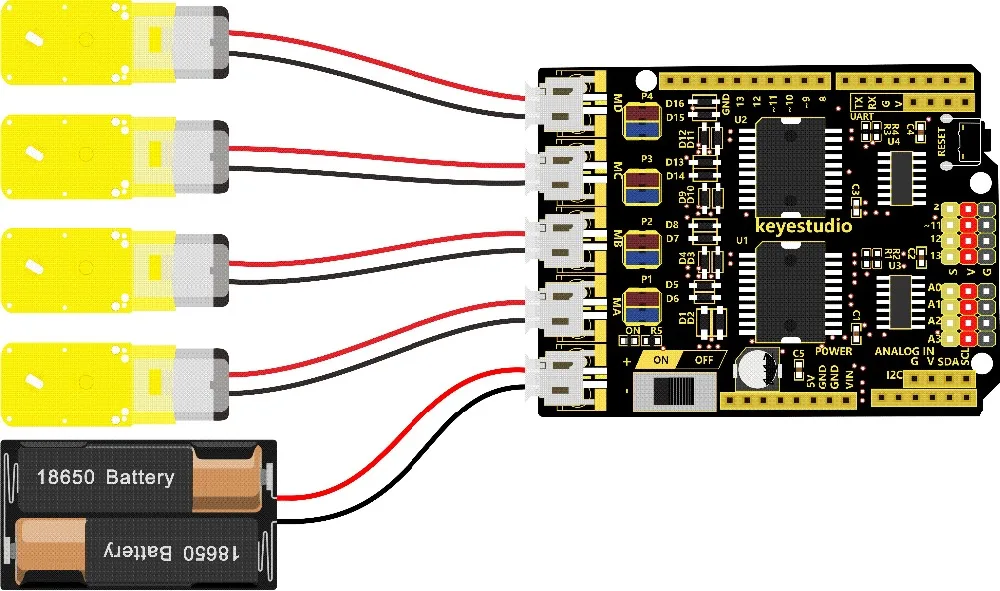

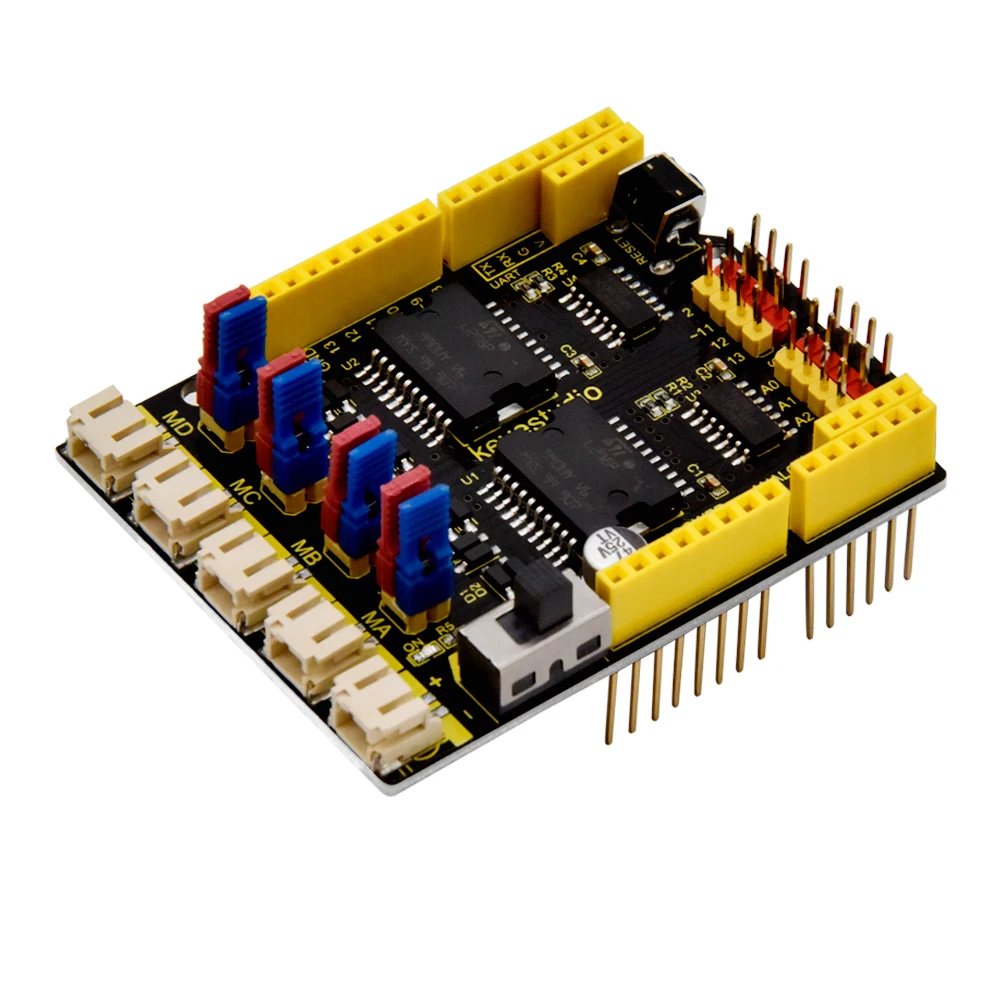

O escudo de acionamento do motor pode acessar 4 motores DC. E os 8 jumpers podem ser aplicados para controlar a direção de giro de 4 motores.

Por exemplo, se mudar os 2 jumpers perto do conector do motor A da conexão horizontal para a conexão vertical, a direção de giro do motor A é oposta à direção de rotação original.

O escudo de acionamento do motor L298P vem com três furos de fixação de 3mm, fáceis de montar em outros dispositivos.

Detalhes técnicos

Lógica parte entrada tensão: DC5V

Conduzindo parte entrada tensão: DC 7-12V

Parte lógica trabalhando atual: <36mA

Conduzindo a parte trabalhando atual: <4A

Dissipação máxima do poder: 50W (T = 75 ?)

Trabalhando temperatura: -25 ? ~ + 130 ?

Conector branco: PH2.0-2P

Pin/passo fêmea do encabeçamento: 2.54mm

Fixação diâmetro do furo: 3mm

Dimensões: 65 milímetros * 50 milímetros * 30 milímetros

Peso: 29,1g
