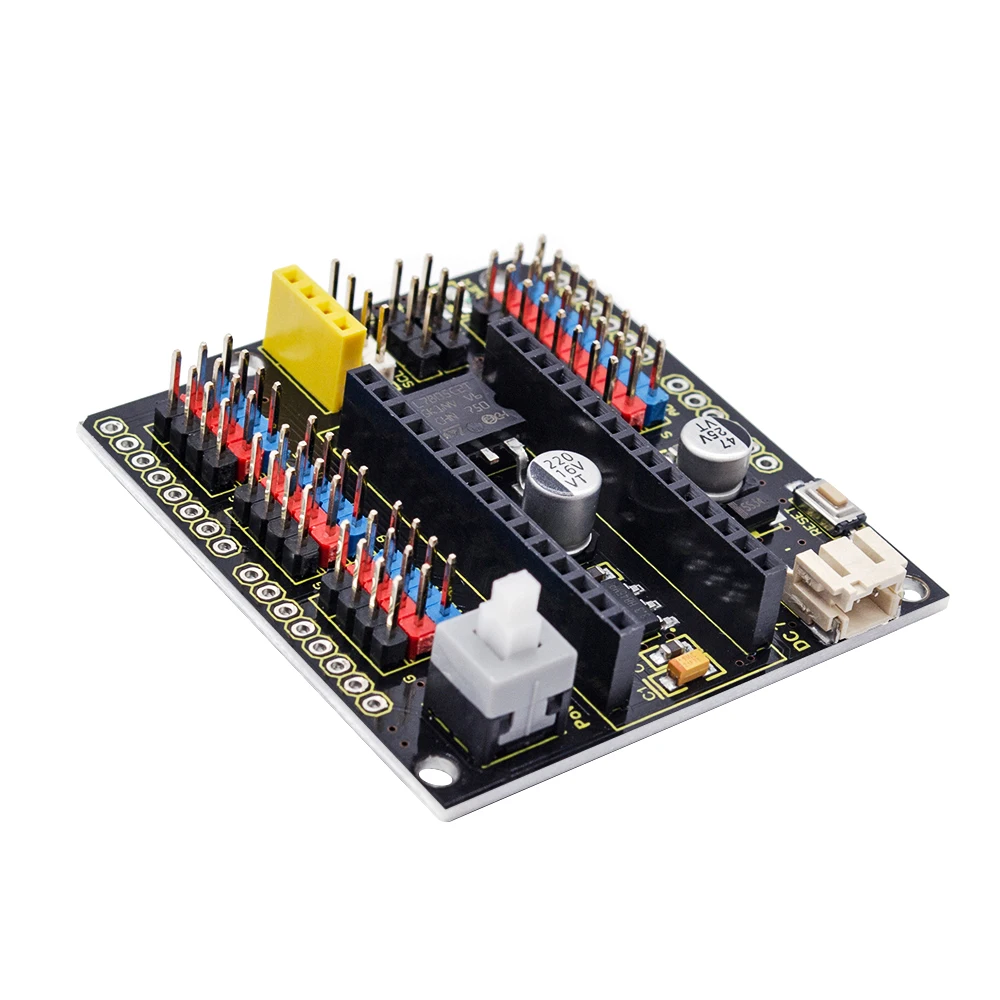

Keyestudio Nano Escudo Board w Power Switch para Arduino Nano
R$ 25,41
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | Nano Shield |
| Temperatura de Operação | -10?~40? |
| Tensão de Alimentação | Dc7-12v |
| Aplicação | Brinquedo Elétrico |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Keyestudio |
| Origem | CN (origem) |

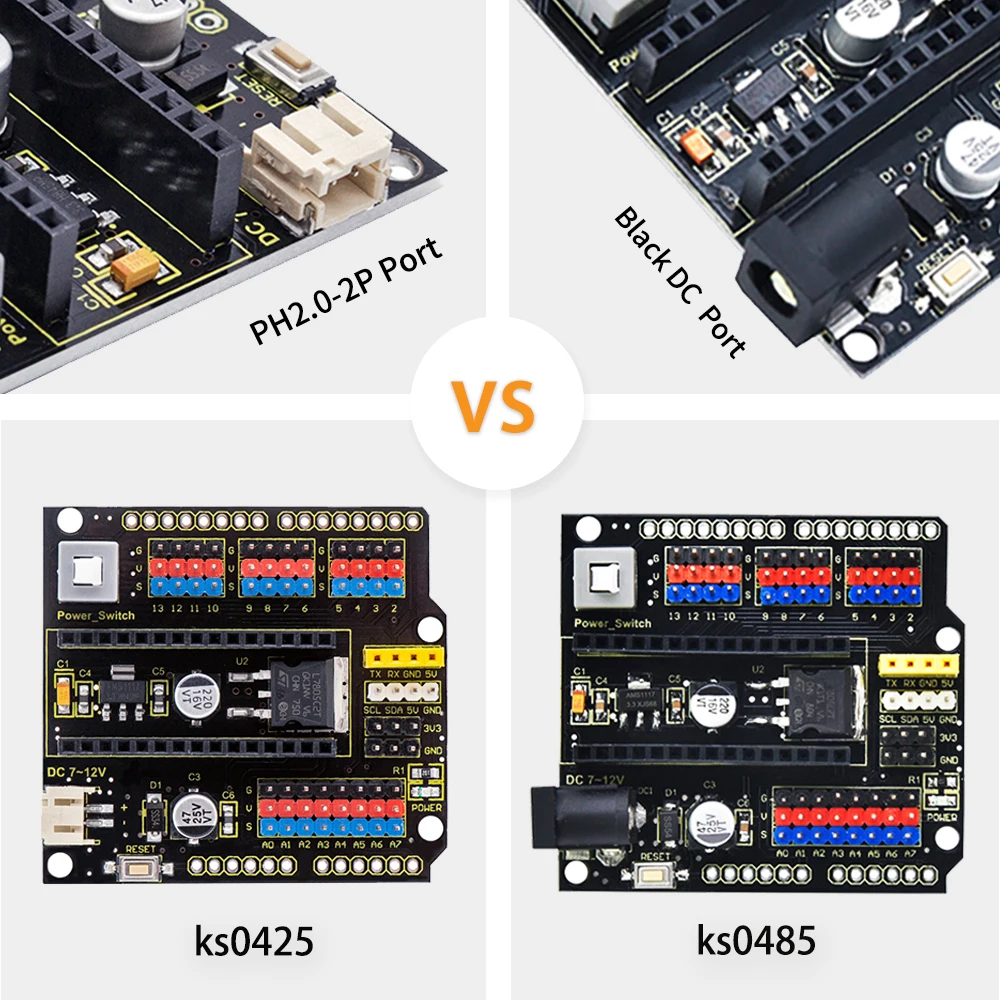

| Product Number | Ks0425/ks0485 |
|

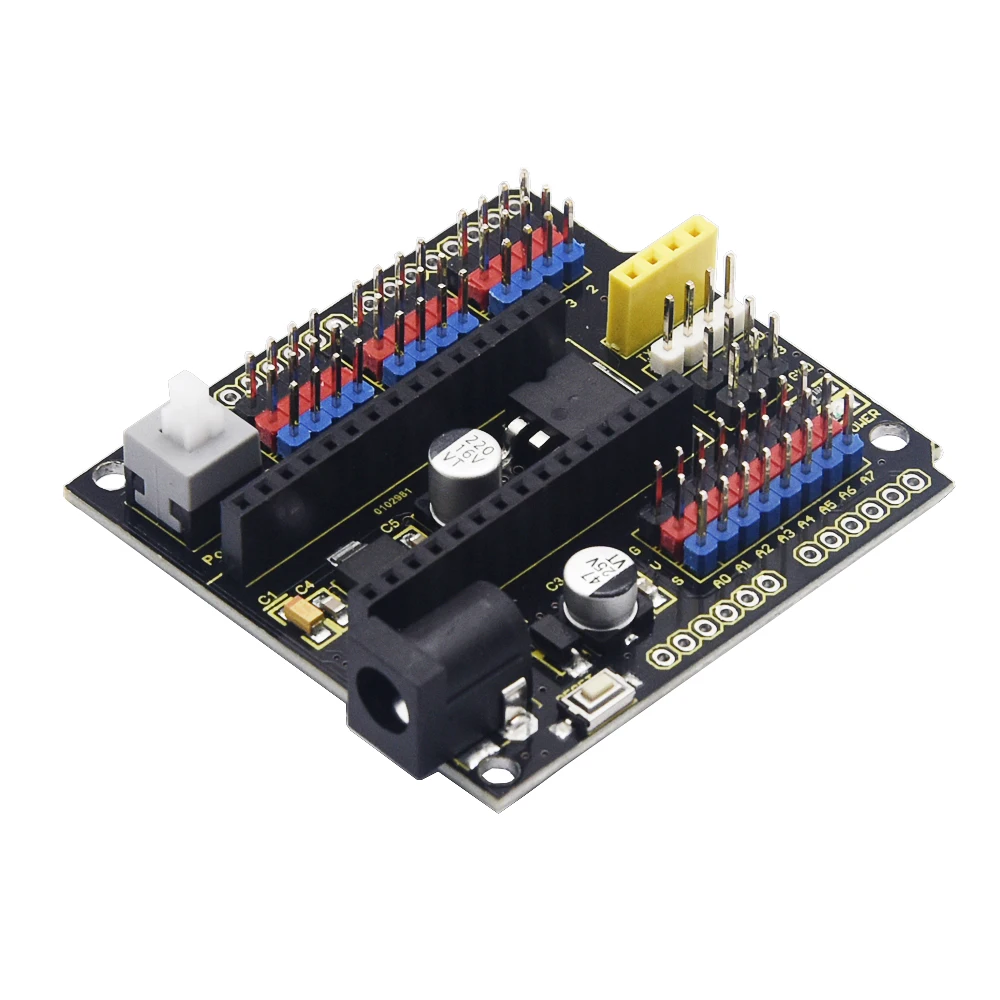

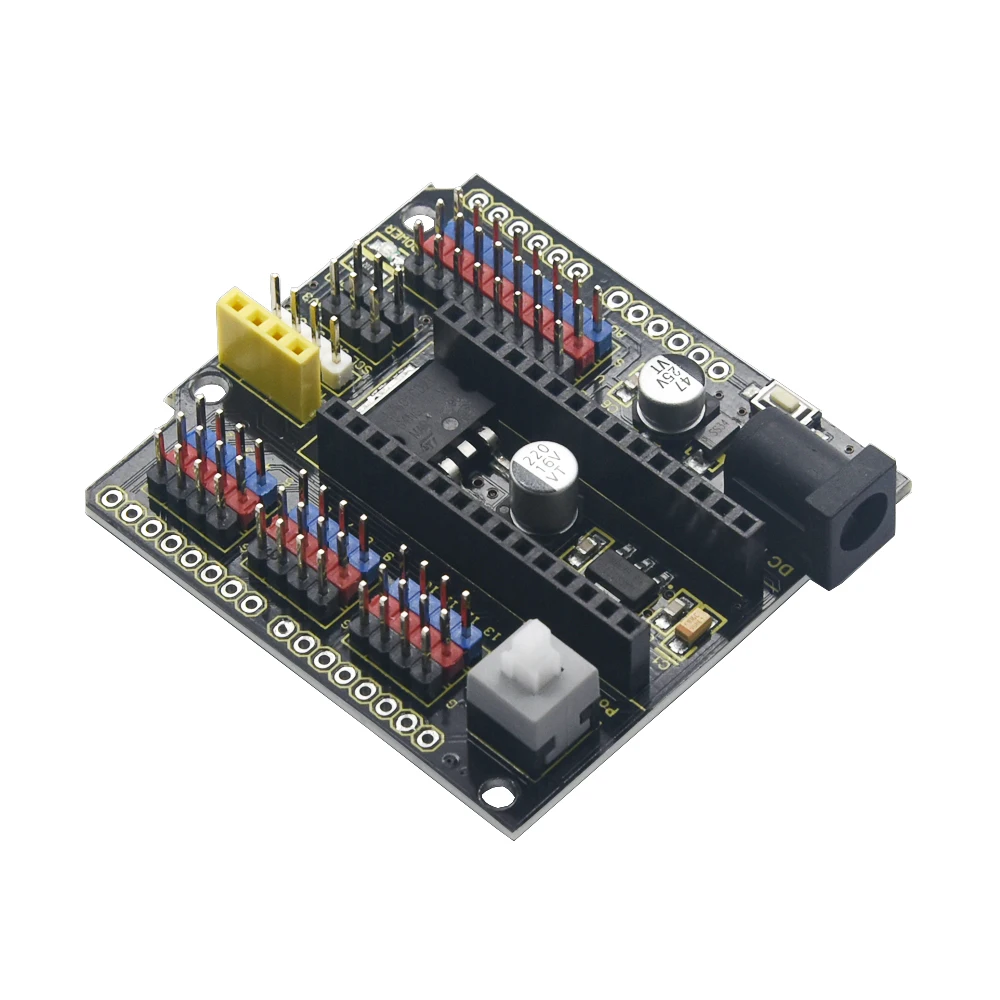

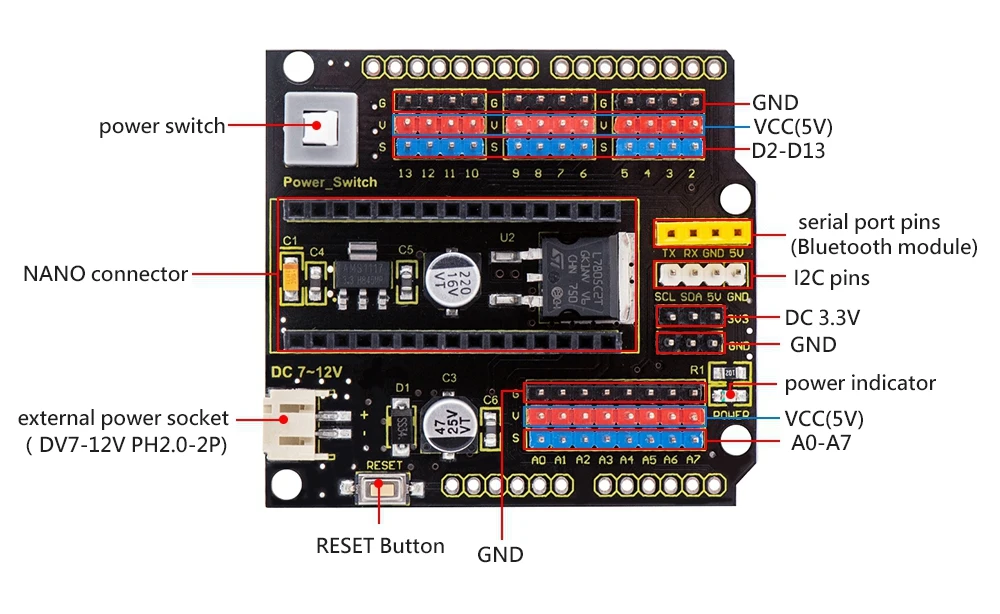

Keyestudio Nano ch340 é uma pequena placa de controle baseada na plataforma Arduino, que é profundamente popular. No entanto, se quiser conectar vários módulos de sensores para keyestúdio Nano ch340, e conectar a energia externa, precisamos usar placa de pão e um monte de fios de jumper, o que é bastante inconveniente. Nós projetamos especialmente este escudo NANO, totalmente compatível com keyestudio Nano ch340. O escudo NANO trouxe pinos digitais e analógicos de keyestudio Nano ch340 em cabeçalhos 3PIN (GND, 5V, Signal) com passo de pino de 2,54mm. O escudo NANO também conduz pinos de comunicação frequentemente usados, como comunicação de porta serial e comunicação I2C. É muito fácil conectar o keyestudio Nano ch340 e outros módulos sensores. Ele vem com um indicador de energia e um botão de reset também. Para alimentação externa, o escudo NANO vem com um conector PH2.0-2P (entrada DC7-12V); um Power_Switch para controle de energia. Para fornecer o poder para outros sensores, o protetor de NANO vem com um encabeçamento do pino da saída de potência 3-way DC3.3V com passo do pino de 2,54 milímetros. Ele vem com 4 furos de fixação com um diâmetro de 3mm, tão fácil de montar em outros dispositivos.
Características 1. Estende 12 pinos digitais no cabeçalho 3pin 2. Estende 8 pinos análogos no encabeçamento 3pin 3. Vem com um cabeçalho pin comunicação serial (para módulo Bluetooth) 4. Vem com um pino comunicação I2C 5. Vem com 3 vias DC 3.3V pino de saída de energia 6. Vem com um indicador do poder e um botão do reset 7. Vem com um conector externo do poder (PH2.0-2P) e um botão do controle
Parâmetros técnicos

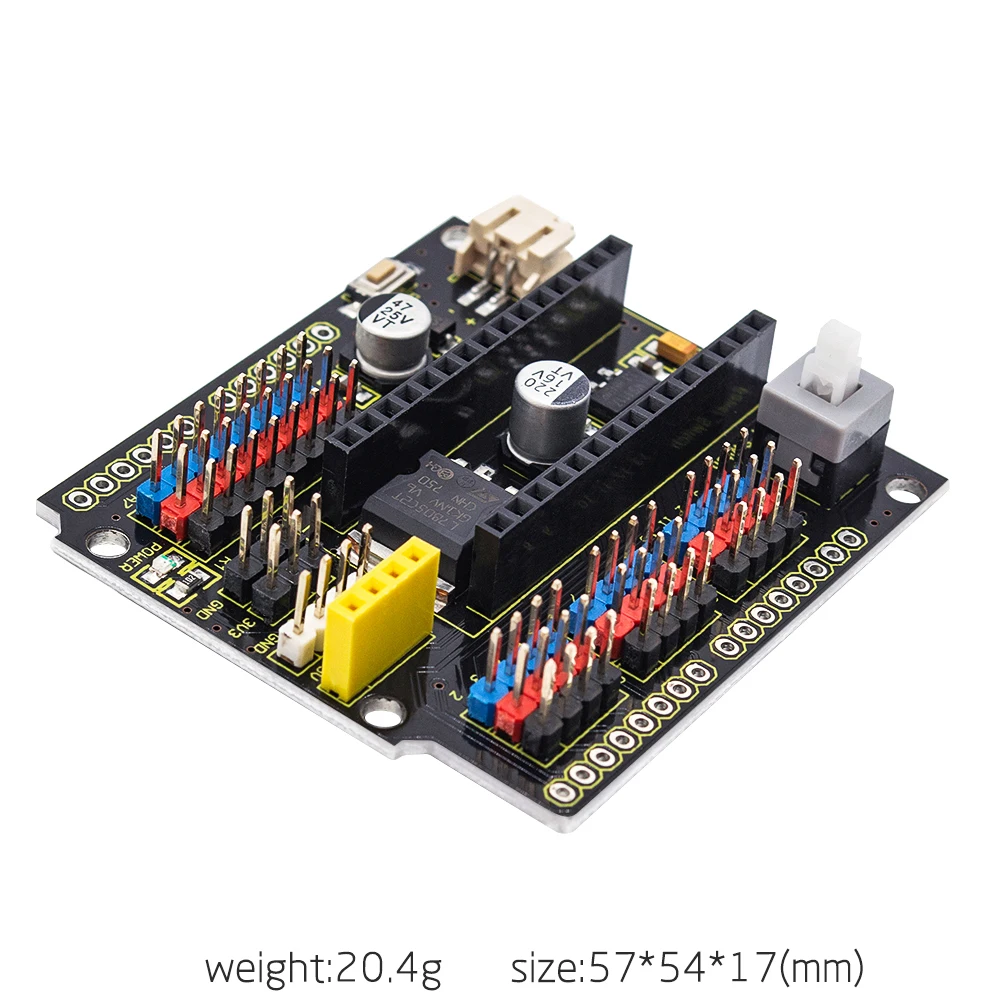

Tensão entrada: DC7-12V Conector do poder: PH2.0-2P Pin/encabeçamento fêmea: 2.54mm Fixação diâmetro do furo: 3mm Dimensões: 57 milímetros * 54 milímetros * 17 milímetros Peso: 20,4g |
