Keyestúdio Sim800c Gprs Gsm Escudo com Antena para Arduino Uno r3 & Mega 2560 Circuitos integrados

Recurso: https://fs.keyestudio.com/KS0254

1. Cheap Circuitos Integrados – Tensão de Alimentação : 6v

2. Circuitos Integrados – Temperatura de Operação : 0-40

3. Keyestúdio Sim800c Gprs Gsm Escudo com Antena – Aplicação : Computador

4. Cheap Circuitos Integrados – Número do Modelo : Sim800c

5. Circuitos Integrados – tipo : Ics Logic

6. Keyestúdio Sim800c Gprs Gsm Escudo com Antena – Condição : Novo

7. Cheap Circuitos Integrados – Origem : cn Origem

8. Circuitos Integrados – Nome da Marca : Keyestudio

9. Keyestúdio Sim800c Gprs Gsm Escudo com Antena – Product Number : Ks0254

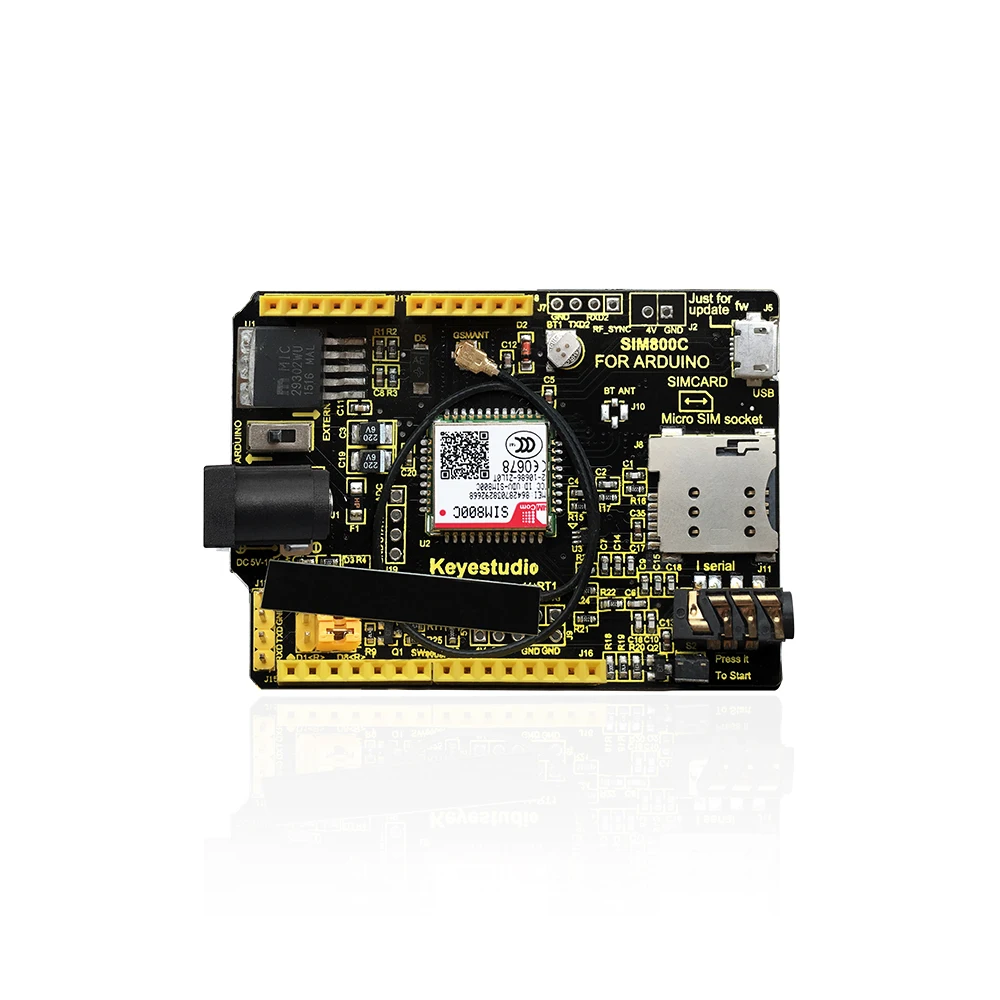

1. introdução

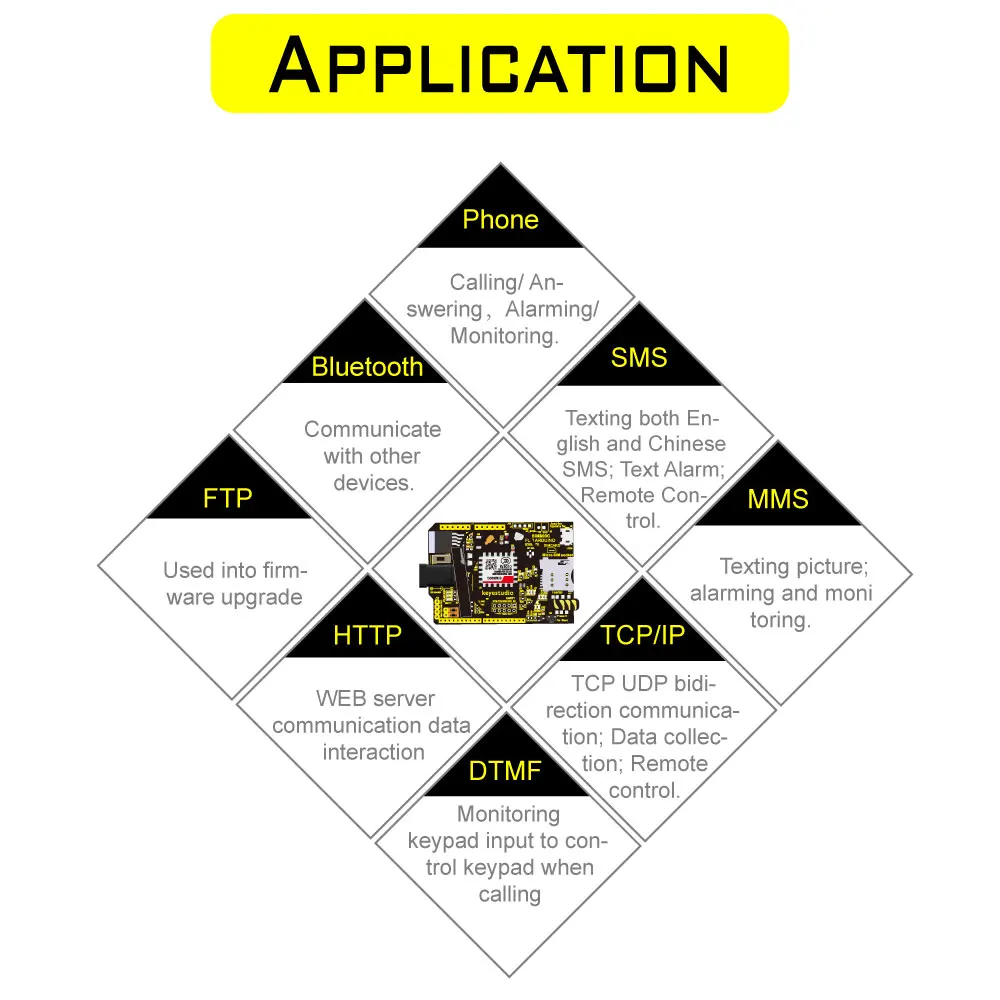

Esta é uma placa de expansão gprs/gsm arduino desenvolvida por keyes. É um módulo do escudo com frequência de egsm 900mhz/dcs 1800mhz e gsm850 mhz/pces 1900mhz, integrado com gprs, dtmf e outras funções. Ele suporta dtmf, quando a função dtmf está habilitada, você pode obter o feedback do personagem a partir da conversão de botão pressionado para baixo durante a chamada, que pode ser usado para controle remoto.

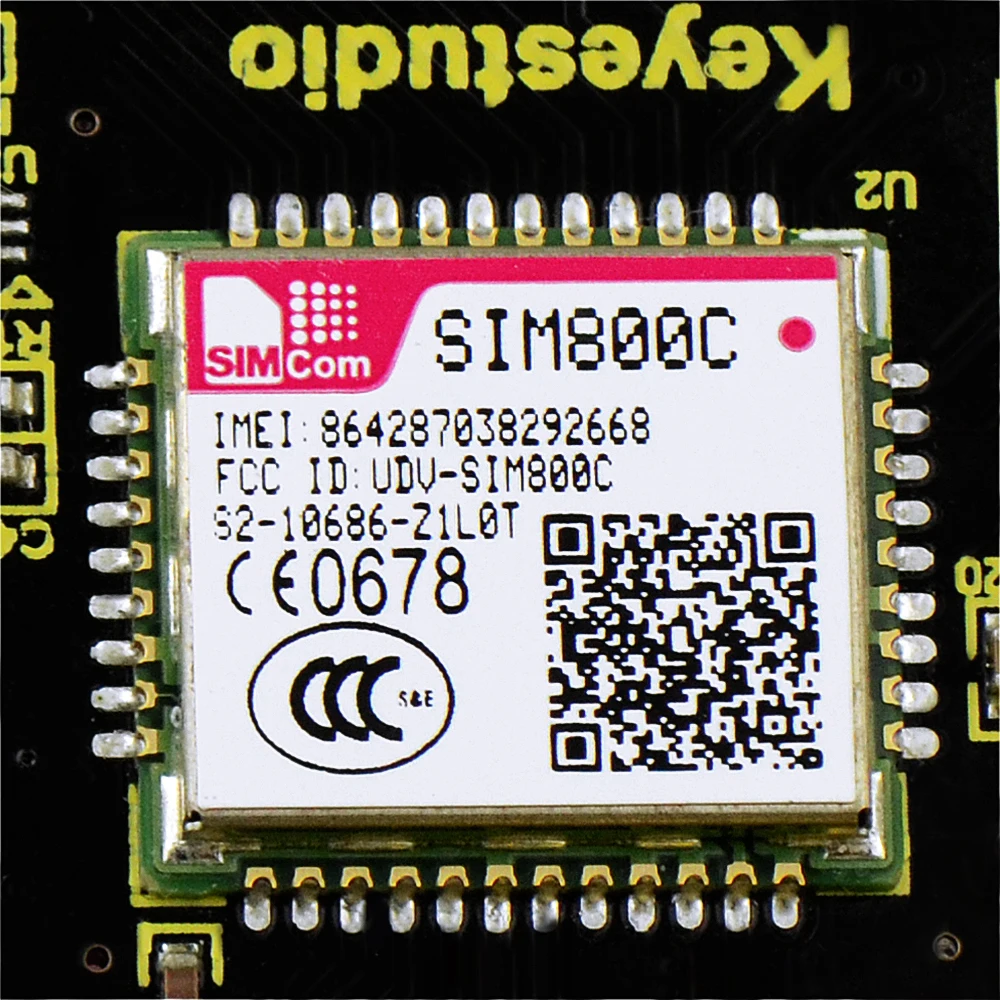

É controlado pelo comando at, você pode iniciar diretamente sua função através da porta serial do computador e da placa-mãe arduino. A placa de escudo sim800c gprs tem um chip sim800h embutido com boa estabilidade.

2.Especificação

• Fonte de alimentação :6-12v

• Modo de consumo de baixa potência: a corrente é 0.7ma no modo de suspensão

• Baixo consumo de bateria (modo 100ma @ 7v-gsm)

• Gsm 850/900/1800/1900mhz

• Gprs multi-slot classe 1 12 12

• Estação móvel gprs classe b

• Fase gsm 2/2 + padrão

• Classe 4 (2 w @ 850/900 mhz)

• Classe 1 (1 w @ 1800 / 1900mhz)

• Controlado através de comandos AT

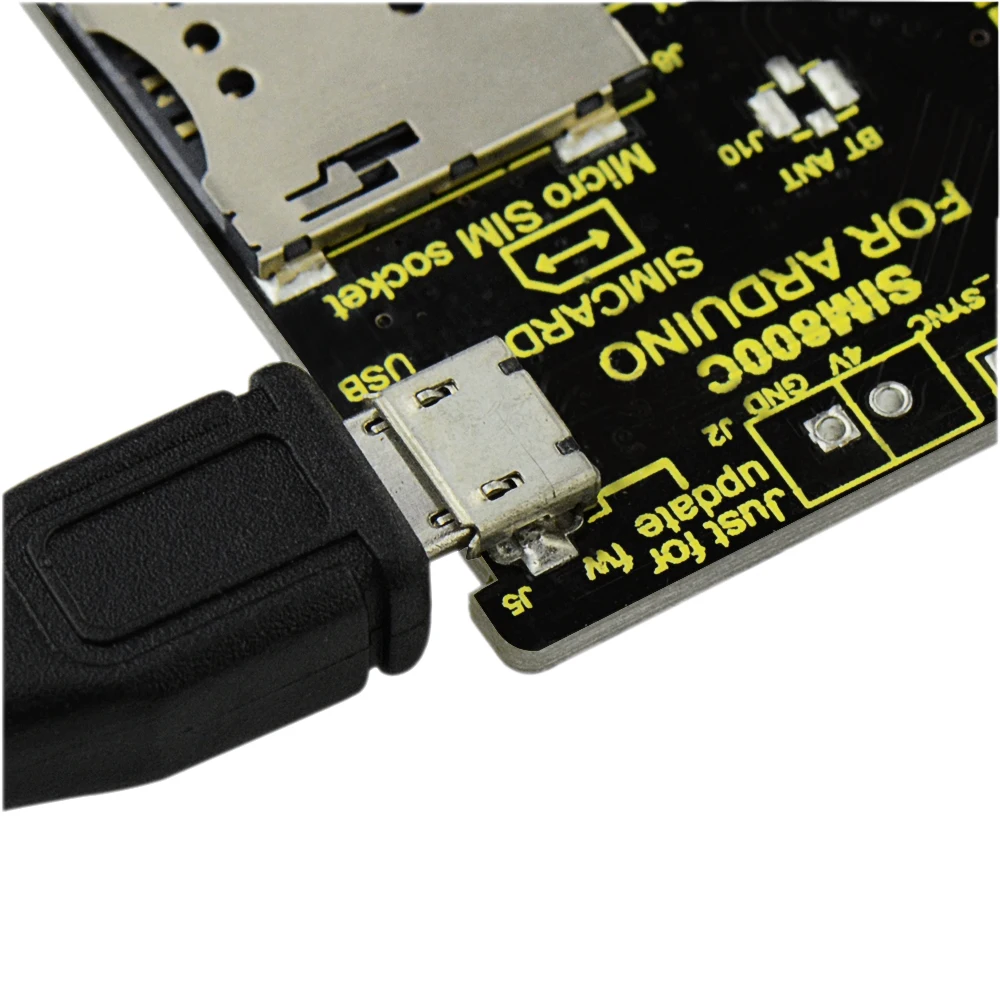

• Interruptor de controle usb/arduino

• Adaptação da taxa de transmissão de série

• Apoio DTMF

• O indicador led pode exibir o status da fonte de alimentação, o status da rede e o modo de funcionamento

3. amostra de Código

# Incluir

//Inicializar a instância biblioteca

//Fundebug é uma função de retorno de chamada do aplicativo, quando alguém está chamando.

Sim800cmd sim800demo(fundebug);

//A rotina de configuração é executada uma vez quando você pressiona reset:

Void setup()

{

//Inicialize o pino digital como uma saída.

Pinmode (13, saída);

//Inicializar sim800h, retorno 1 quando inicializar o sucesso.

Enquanto (sim800demo.sim800init() = 0);

}

//A rotina de loop corre mais e mais uma vez para sempre:

Void loop()

{

// A força do sinal

Char csq não assinado = 0;

//Para obter a força do sinal, retornar 1 quando obter sucesso.

If (sim800demo. callreadcsq (& csq) )

{

// Fazer Chamadas de Voz

Sim800demo. dialtelephonumber (“15912345678;”);//inserir o número de telefone de discagem enquanto (1);

}

Digitalwrite (13, alto);//ligue o diodo emissor de luz fazendo a tensão alta

Atraso (500);

Digitalwrite (13, baixo);//desligue o diodo emissor de luz fazendo a tensão baixa

Atraso (500);

}

// Aplicação função de callback

Void fundebug(void)

{

}

Nota:Quanto a arduino ide 1.0 e versões subsequentes, wprogram. h foi renomeado arduino. h, então este programa requer arduino ide 1.0 ou versão posterior para compilar com sucesso.

No uso de funções de biblioteca, uma vez que os dados de série recebidos são muito grandes, por isso precisa mudar o original arduino serial cache buffer mais maior. Existem dois métodos como abaixo:

1. descompacte o hardware.zip, se o seu compilador arduino está abaixo da versão 1.5.5, corte o hardwareserial. arquivo cpp em arduino \ ferragem \ arduino \ núcleos \ arduino, sobrescrever o arquivo original. se for maior que a versão 1.5.5, corte o hardwareserial. h arquivo em arduino \ ferragem \ arduino \ sam \ núcleos \ arduino, substituir o arquivo original.

2. se o seu compilador arduino está abaixo da versão 1.5.5, abra o hardwareserial. arquivo cpp dentro do arduino \ ferragem \ arduino \ núcleos \ arduino, modificar o # definir serial_buffer_tamanho 64 como # definir serial_buffer_tamanho 140. Se for maior que a versão 1.5.5, abra o arquivo hardwareserial. h, fazendo a mesma modificação.

4. o Resultado do teste

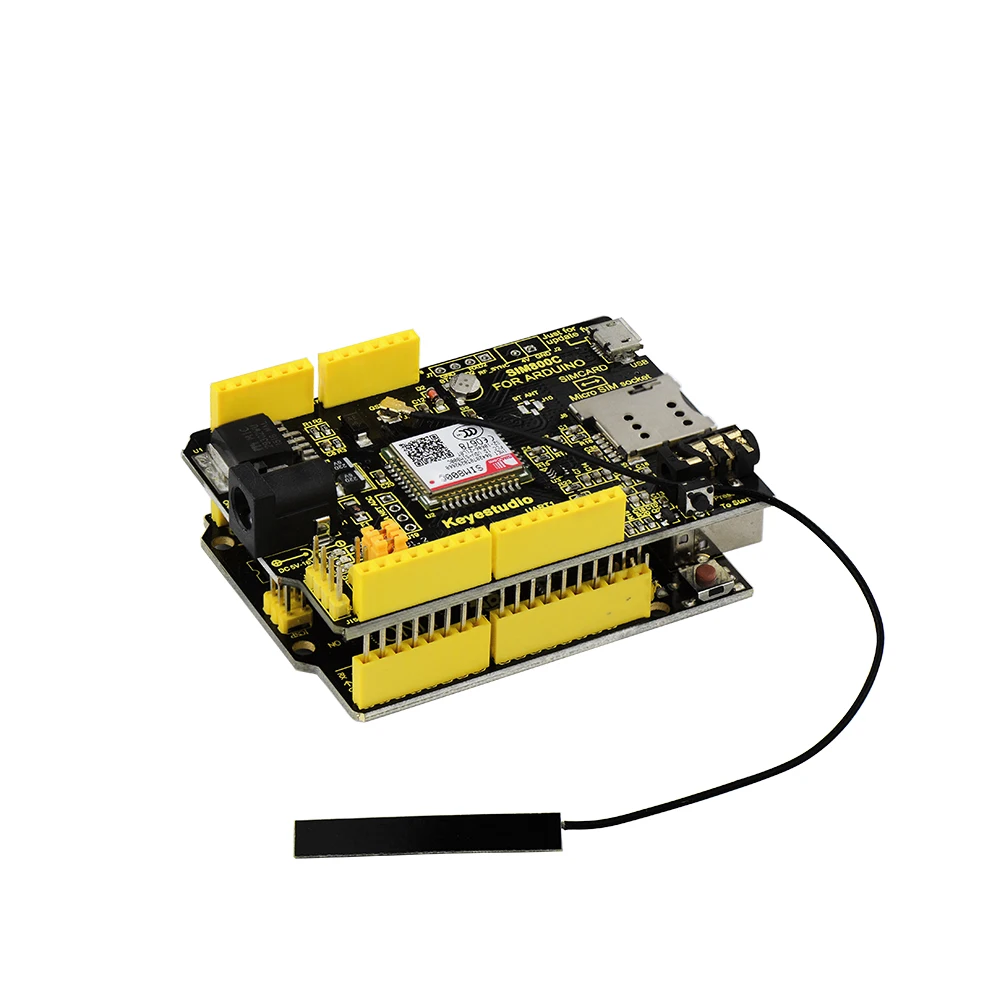

Queimando o código na placa de desenvolvimento keyestudio uno r3, empilhar a placa de expansão na placa de desenvolvimento keyestudio uno r3, em seguida, conectar a placa de telefone (apenas 2g rede) e fone de ouvido para a expansão. Powered-on, ele pode discar número de telefone 15912345678, e você pode fazer uma chamada através do fone de ouvido após o telefone conectado.

5. link de dados relacionados

Obter as bibliotecas de ferragens

Obter as bibliotecas de sim800c
